一種分切機用的除塵裝置的制作方法

2023年10月06日國知局瀏覽量:0

一種分切機用的除塵裝置的制作方法

1.本實用新型涉及分切機技術領域,具體為一種分切機用的除塵裝置。

背景技術:

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶的分切,在分切的過程中會產生大量的碎屑和灰塵,這就需要用到除塵裝置對灰塵進行處理;

3.現有的分切機除塵裝置,在使用時僅僅對灰塵進行清理,無法對灰塵進行處理,排出的氣體中仍然含有灰塵和雜質,對環境造成了一定的污染,為此,我們提出一種分切機用的除塵裝置。

技術實現要素:

4.本實用新型的目的在于提供一種分切機用的除塵裝置,以解決上述背景技術中提出由于分切機除塵裝置,在使用時僅僅對灰塵進行清理,無法對灰塵進行處理,排出的氣體中仍然含有灰塵和雜質,對環境造成了一定的污染。

5.為實現上述目的,本實用新型提供如下技術方案:一種分切機用的除塵裝置,包括:分切機本體,所述分切機本體的左側設置有集塵罩;

6.處理箱,其設置在所述集塵罩的左側,所述處理箱的上方設置有連接管;

7.水泵,其設置在所述連接管的外壁;

8.水箱,其設置在所述連接管的一側;

9.風機,其設置在所述集塵罩的內部;

10.活性炭濾網,其設置在所述處理箱的外壁;

11.灰斗,其設置在所述處理箱的下方;

12.濾袋架,其設置在所述處理箱的內部,所述濾袋架的內側安裝有濾袋;

13.銷釘,其設置在所述分切機本體的外壁,所述銷釘?shù)纳戏皆O(shè)置有連接桿;

14.燈板,其設置在所述連接桿的前端;

15.手搖桿,其設置在所述連接桿的外壁,所述手搖桿的右側設置有連軸;

16.清潔輥,其設置在所述連軸的右側。

17.優選的,所述活性炭濾網與處理箱之間相互嵌合,且活性炭濾網沿處理箱的外壁等距均勻分布。

18.優選的,所述濾袋架與處理箱之間為焊接連接,且濾袋與濾袋架之間構成可拆卸結構。

19.優選的,所述連接桿通過銷釘與分切機本體之間構成轉動結構,且銷釘與分切機本體之間為銷接連接。

20.優選的,所述手搖桿通過連軸與清潔輥之間構成轉動結構,且連軸與清潔輥之間為焊接連接。

21.優選的,所述連接管還設有:

22.集水盤,其設置在所述連接管的另一側,所述集水盤的外壁設置有噴頭。

23.優選的,所述噴頭沿集水盤的外壁等距均勻分布,且噴頭通過集水盤與連接管之間構成連通結構。

24.與現有技術相比,本實用新型提供了一種分切機用的除塵裝置,具備以下有益效果:該分切機用的除塵裝置,在使用的過程中,能夠?qū)κ占降幕覊m進行一定的過濾處理,避免排出的氣體中仍然含有灰塵,對環境造成污染。

25.1、通過設置的活性炭濾網,能夠?qū)ε懦龅臐崈艨諝膺M(jìn)行吸附過濾,從而能夠防止排出的氣體中含有異味,確保氣體的潔凈;通過設置的濾袋,能夠?qū)μ幚硐鋬?nèi)收集到的空氣和灰塵的混合體進行過濾,濾袋能夠?qū)怏w中的灰塵過濾留下,使?jié)崈舻目諝馔ㄟ^活性炭濾網排出,從而能夠防止排出的氣體中含有灰塵和雜質對環境造成污染。

26.2、通過設置的連接桿,能夠在受到外力的作用時,在銷釘?shù)膸?dòng)下在分切機本體的外壁進行轉動,從而能夠便于根據使用需求將清潔輥轉動到合適的角度對分切機本體上不同收集輥的表面進行清理;通過設置的清潔輥,能夠在手搖桿和連軸的共同作用下進行轉動,從而能夠與分切機本體上的收集輥相互接觸,對其表面附著的灰塵進行吸附清理。

27.3、通過設置的噴頭,能夠使水箱內的水通過連接管和集水盤進入到噴頭,從而能夠使水流通過噴頭均勻噴灑在處理箱的內部,使灰塵能夠與水霧進行結合,對灰塵進行沉降處理。

附圖說明

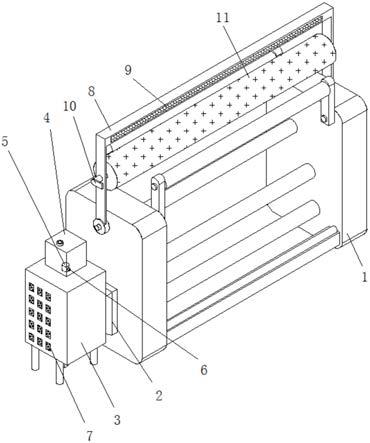

28.圖1為本實用新型結構示意圖;

29.圖2為本實用新型集塵罩結構示意圖;

30.圖3為本實用新型連接桿結構示意圖;

31.圖4為本實用新型處理箱剖視結構示意圖;

32.圖5為本實用新型集水盤結構示意圖。

33.圖中:1、分切機本體;2、集塵罩;3、處理箱;4、水箱;5、連接管;6、水泵;7、活性炭濾網;8、連接桿;9、燈板;10、手搖桿;11、清潔輥;12、灰斗;13、風機;14、銷釘;15、連軸;16、集水盤;17、噴頭;18、濾袋架;19、濾袋。

具體實施方式

34.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

35.請參閱圖1-4,本實用新型提供一種技術方案:一種分切機用的除塵裝置,包括:分切機本體1,分切機本體1的左側設置有集塵罩2;處理箱3,其設置在集塵罩2的左側,處理箱3的上方設置有連接管5;水泵6,其設置在連接管5的外壁;水箱4,其設置在連接管5的一側;風機13,其設置在集塵罩2的內部;活性炭濾網7,其設置在處理箱3的外壁,活性炭濾網7與

處理箱3之間相互嵌合,且活性炭濾網7沿處理箱3的外壁等距均勻分布,通過設置的活性炭濾網7,能夠?qū)ε懦龅臐崈艨諝膺M(jìn)行吸附過濾,從而能夠防止排出的氣體中含有異味,確保氣體的潔凈;灰斗12,其設置在處理箱3的下方;濾袋架18,其設置在處理箱3的內部,濾袋架18的內側安裝有濾袋19,濾袋架18與處理箱3之間為焊接連接,且濾袋19與濾袋架18之間構成可拆卸結構,通過設置的濾袋19,能夠?qū)μ幚硐?內收集到的空氣和灰塵的混合體進行過濾,濾袋19能夠?qū)怏w中的灰塵過濾留下,使?jié)崈舻目諝馔ㄟ^活性炭濾網7排出,從而能夠防止排出的氣體中含有灰塵和雜質對環境造成污染;銷釘14,其設置在分切機本體1的外壁,銷釘14的上方設置有連接桿8,連接桿8通過銷釘14與分切機本體1之間構成轉動結構,且銷釘14與分切機本體1之間為銷接連接,通過設置的連接桿8,能夠在受到外力的作用時,在銷釘14的帶動下在分切機本體1的外壁進行轉動,從而能夠便于根據使用需求將清潔輥11轉動到合適的角度對分切機本體1上不同收集輥的表面進行清理;燈板9,其設置在連接桿8的前端;手搖桿10,其設置在連接桿8的外壁,手搖桿10的右側設置有連軸15;清潔輥11,其設置在連軸15的右側,手搖桿10通過連軸15與清潔輥11之間構成轉動結構,且連軸15與清潔輥11之間為焊接連接,通過設置的清潔輥11,能夠在手搖桿10和連軸15的共同作用下進行轉動,從而能夠與分切機本體1上的收集輥相互接觸,對其表面附著的灰塵進行吸附清理。

36.請參閱圖5,一種分切機用的除塵裝置,包括:集水盤16,其設置在連接管5的另一側,集水盤16的外壁設置有噴頭17,噴頭17沿集水盤16的外壁等距均勻分布,且噴頭17通過集水盤16與連接管5之間構成連通結構,通過設置的噴頭17,能夠使水箱4內的水通過連接管5和集水盤16進入到噴頭17,從而能夠使水流通過噴頭17均勻噴灑在處理箱3的內部,使灰塵能夠與水霧進行結合,對灰塵進行沉降處理。

37.工作原理:在使用該分切機用的除塵裝置時,首先,啟動風機13,能夠能夠?qū)⒎智袡C(jī)本體1表面的灰塵通過集塵罩2吸入到處理箱3內,打開水泵6,使水箱4內的水通過連接管5進入到集水盤16內,如此能夠使水流通過噴頭17均勻地噴灑到處理箱3內;其次,水霧能夠與處理箱3內的灰塵顆粒相互結合,如此能夠?qū)覊m進行沉降處理,使灰塵通過灰斗12排出;再其次,濾袋19能夠?qū)μ幚硐?內收集到的氣體進行過濾,將氣體中的灰塵過濾留下,使?jié)崈舻目諝馔ㄟ^活性炭濾網7排出,這樣能夠防止排出的氣體中含有灰塵和雜質對環境造成污染,濾袋19通過螺栓固定在濾袋架18上,在使用過后可以將濾袋19拆卸下來進行清理或更換;然后,可以轉動手搖桿10,使手搖桿10通過連軸15帶動清潔輥11進行轉動,這樣能夠使清潔輥11與分切機本體1上的收集輥相互接觸,對其表面附著的灰塵進行吸附清理,燈板9能夠起到一定的補光作用;最后,在銷釘14的作用下連接桿8能夠帶動清潔輥11進行轉動,如此能夠根據使用需求將清潔輥11轉動調節到合適的角度,對分切機本體1上不同位置的收集輥進行清理。

38.盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。

技術特征:

1.一種分切機用的除塵裝置,其特征在于,包括:分切機本體(1),所述分切機本體(1)的左側設置有集塵罩(2);處理箱(3),其設置在所述集塵罩(2)的左側,所述處理箱(3)的上方設置有連接管(5);水泵(6),其設置在所述連接管(5)的外壁;水箱(4),其設置在所述連接管(5)的一側;風機(13),其設置在所述集塵罩(2)的內部;活性炭濾網(7),其設置在所述處理箱(3)的外壁;灰斗(12),其設置在所述處理箱(3)的下方;濾袋架(18),其設置在所述處理箱(3)的內部,所述濾袋架(18)的內側安裝有濾袋(19);銷釘(14),其設置在所述分切機本體(1)的外壁,所述銷釘(14)的上方設置有連接桿(8);燈板(9),其設置在所述連接桿(8)的前端;手搖桿(10),其設置在所述連接桿(8)的外壁,所述手搖桿(10)的右側設置有連軸(15);清潔輥(11),其設置在所述連軸(15)的右側。2.根據權利要求1所述的一種分切機用的除塵裝置,其特征在于:所述活性炭濾網(7)與處理箱(3)之間相互嵌合,且活性炭濾網(7)沿處理箱(3)的外壁等距均勻分布。3.根據權利要求1所述的一種分切機用的除塵裝置,其特征在于:所述濾袋架(18)與處理箱(3)之間為焊接連接,且濾袋(19)與濾袋架(18)之間構成可拆卸結構。4.根據權利要求1所述的一種分切機用的除塵裝置,其特征在于:所述連接桿(8)通過銷釘(14)與分切機本體(1)之間構成轉動結構,且銷釘(14)與分切機本體(1)之間為銷接連接。5.根據權利要求1所述的一種分切機用的除塵裝置,其特征在于:所述手搖桿(10)通過連軸(15)與清潔輥(11)之間構成轉動結構,且連軸(15)與清潔輥(11)之間為焊接連接。6.根據權利要求1所述的一種分切機用的除塵裝置,其特征在于,所述連接管(5)還設有:集水盤(16),其設置在所述連接管(5)的另一側,所述集水盤(16)的外壁設置有噴頭(17)。7.根據權利要求6所述的一種分切機用的除塵裝置,其特征在于:所述噴頭(17)沿集水盤(16)的外壁等距均勻分布,且噴頭(17)通過集水盤(16)與連接管(5)之間構成連通結構。

技術總結

本實用新型公開了一種分切機用的除塵裝置,包括分切機本體,所述分切機本體的左側設置有集塵罩;處理箱,其設置在所述集塵罩的左側,所述處理箱的上方設置有連接管;水泵,其設置在所述連接管的外壁;水箱,其設置在所述連接管的一側;風機,其設置在所述集塵罩的內部;活性炭濾網,其設置在所述處理箱的外壁;濾袋架,其設置在所述處理箱的內部,所述濾袋架的內側安裝有濾袋。該分切機用的除塵裝置,與現有的裝置相比,通過設置的濾袋,能夠?qū)μ幚硐鋬?nèi)收集到的空氣和灰塵的混合體進行過濾,濾袋能夠?qū)怏w中的灰塵過濾留下,使?jié)崈舻目諝馔ㄟ^活性炭濾網排出,從而能夠防止排出的氣體中含有灰塵和雜質對環境造成污染。含有灰塵和雜質對環境造成污染。含有灰塵和雜質對環境造成污染。

技術研發人員:常騰騰

受保護的技術使用者:蘇州常飛紡織科技有限公司

技術研發日:2021.07.30

技術公布日:2022/1/7
