本實用新型涉及分切機技術領域，具體為一種分切機的靜電消除裝置。

背景技術：

公知的，分切機是一種高效率，高精度的加工設備。主要應用于多種行業。分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切和窄帶的分切，特別是紙張、薄膜等材料生產過程中需將其有毛刺或不需要的側邊割掉時即需要分切機。

現有技術存在以下缺陷或問題：

1、現有的技術中分切機在對薄膜等材料進行分切時，分切過程中靜電過高，大量靜電耦合在產品的內部，在生產后的使用容易出現粘附，不易分離和結構損傷等問題，以此急需一種分切機用的靜電消除裝置；

2、此外在分切機進行分切過程中，因?yàn)殪o電原因薄膜材料容易吸附灰塵，以至影響了產品的整潔度，后續人工自行清理的過程較為費時費力，因此對分切機的生產效益有著極大的影響。

技術實現要素：

本實用新型的目的在于針對現有技術的不足之處，提供一種分切機的靜電消除裝置，解決背景技術中所提到的問題。

為實現上述目的，本實用新型提供如下技術方案：一種分切機的靜電消除裝置，包括機架，所述機架的內壁上方從右邊至左以此設置有送料輥、切割輥、限位輥，所述限位輥上下端且靠近機架的內壁固定安裝有長距離靜電消除器，所述長距離靜電消除器的一側方且靠近機架的兩側橫梁表壁設置有風箱，所述風箱的內部開設有風槽，所述風槽的內側上端從上至下依次設置有過濾網、離子風機和擋風柵。

作為本實用新型的優選技術方案，所述限位輥的左側設置有收卷輥，所述收卷輥的兩端設置有卡槽，所述卡槽靠近機架的內側設置有限位環。

作為本實用新型的優選技術方案，所述卡槽一端設置設置有第一圓錐齒輪，所述第一圓錐齒輪通過轉軸與收卷輥固定連接，所述第一圓錐齒輪的一側嚙合連接有第二圓錐齒輪，所述第二圓錐齒輪的下端且靠近機架的側表壁固定安裝有驅動電機。

作為本實用新型的優選技術方案，所述機架側表壁開設有通電口，所述通電口通過導線均與長距離靜電消除器和離子風機電性連接。

作為本實用新型的優選技術方案，所述長距離靜電消除器型號為tj－070，所述長距離靜電消除器的數量為兩組，且長距離靜電消除器等距固定在機架的內側壁且位于限位輥的上下兩端。

作為本實用新型的優選技術方案，所述過濾網的數量為兩組，且過濾網對稱分布在機架橫梁兩表壁上，所述離子風機的數量為若干組，所述過濾網的數量與離子風機的數量相同。

作為本實用新型的優選技術方案，所述擋風柵的形狀為矩形，所述擋風柵的數量為若干組，且擋風柵等距分布在風槽的下端內側。

與現有技術相比，本實用新型提供了一種分切機的靜電消除裝置，具備以下有益效果：

1、該一種分切機的靜電消除裝置，通過設置限位輥、長距離靜電消除器和通電口，可向通電口內插電并讓其風箱工作，并通過限位輥對分切進行限位梳理作用，可讓其分切材料輸送均勻，接著通過對稱分布在限位輥上下兩側的長距離靜電消除器，通過其長距離靜電消除器的放電輸出，讓其限位輥的周圍形成放電正電場，方可有效降低限位輥及薄膜材料上的所帶電，以此達到靜電的中和及消除效果，從而避免了薄膜材料分切后大量靜電耦合在產品內而致使產品出現質量問題，方可使得靜電消除更穩定，以至保障分切機加工生產的安全性；

2、該一種分切機的靜電消除裝置，通過設置風箱、風槽、過濾網、離子風機和擋風柵，在薄膜材料分切后并進行收卷過程中，通過對稱設置在機架端梁的上下表壁且位于收卷輥一側的風箱，可通過啟動離子風機工作，因其離子風機也具有出眾的除靜電性能，可利用其電離產生的大量電荷，并吹送至材料的兩表壁，方可進一步達到除靜電效果，此外通過離子風機的吹風設置下，并通過擋風柵的風擋作用下，可保證吹風均勻的覆蓋在材料表面，以此來清除材料表面的灰塵雜質，方可保障材料生產后的整潔度，使得該結構更具有多功能性，進而可提高分切機的生產效益。

附圖說明

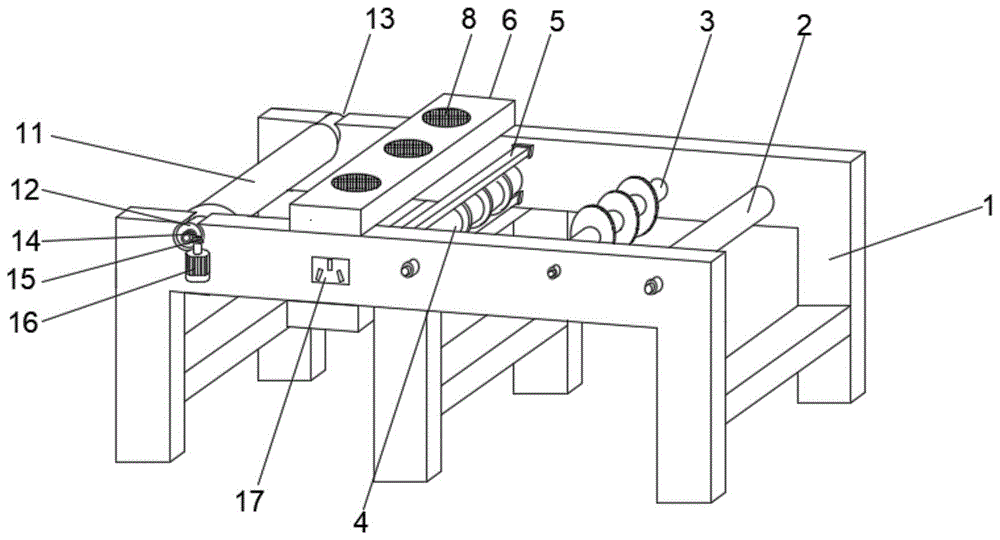

圖1為本實用新型整體外觀立體圖；

圖2為本實用新型整體俯視圖；

圖3為本實用新型整體前視平面圖；

圖4為本實用新型風箱側視剖視圖。

圖中：1、機架；2、送料輥；3、切割輥；4、限位輥；5、長距離靜電消除器；6、風箱；7、風槽；8、過濾網；9、離子風機；10、擋風柵；11、收卷輥；12、卡槽；13、限位環；14、第一圓錐齒輪；15、第二圓錐齒輪；16、驅動電機；17、通電口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1－4，本實施方案中：一種分切機的靜電消除裝置，包括機架1，機架1的內壁上方從右邊至左以此設置有送料輥2、切割輥3、限位輥4，限位輥4上下端且靠近機架1的內壁固定安裝有長距離靜電消除器5，長距離靜電消除器5的一側方且靠近機架1的兩側橫梁表壁設置有風箱6，風箱6的內部開設有風槽7，風槽7的內側上端從上至下依次設置有過濾網8、離子風機9和擋風柵10。

本實施例中，限位輥4的左側設置有收卷輥11，收卷輥11的兩端設置有卡槽12，卡槽12靠近機架1的內側設置有限位環13。限位環13可用于固定收卷輥11所連接的轉軸，并限位環13與卡槽12的配合下，可方便拆裝收卷輥11，進行材料的取舍；卡槽12一端設置設置有第一圓錐齒輪14，第一圓錐齒輪14通過轉軸與收卷輥11固定連接，第一圓錐齒輪14的一側嚙合連接有第二圓錐齒輪15，第二圓錐齒輪15的下端且靠近機架1的側表壁固定安裝有驅動電機16。驅動電機16可帶動第二圓錐齒輪15并嚙合連接第一圓錐齒輪14，以便驅動收卷輥11進行收卷工作；機架1側表壁開設有通電口17，通電口17通過導線均與長距離靜電消除器5和離子風機9電性連接。通電口17可用于連接外部電源，以驅使長距離靜電消除器5和離子風機9供電工作；長距離靜電消除器5型號為tj－070，長距離靜電消除器5的數量為兩組，且長距離靜電消除器5等距固定在機架1的內側壁且位于限位輥4的上下兩端。通過長距離靜電消除器5的放電輸出，讓其限位輥4的周圍形成放電正電場，方可有效降低限位輥4及薄膜材料上的所帶電，以此達到靜電的中和及消除效果；過濾網8的數量為兩組，且過濾網8對稱分布在機架1橫梁兩表壁上，離子風機9的數量為若干組，過濾網8的數量與離子風機9的數量相同。過濾網8可用于離子風機9進風端的灰塵過濾，以保障離子風機9運行的安全性；擋風柵10的形狀為矩形，擋風柵10的數量為若干組，且擋風柵10等距分布在風槽7的下端內側。擋風柵10可保證吹風均勻的覆蓋在材料表面，以此來清除材料表面的灰塵雜質，使得材料更加整潔。

本實用新型的工作原理及使用流程：首先，可通過啟動驅動電機16，讓其驅動電機16通過第二圓錐齒輪15帶動第一圓錐齒輪14嚙合并帶動收卷輥11進行收卷工作，可向通電口17內插電并讓其風箱6工作，并通過限位輥4對分切進行限位梳理作用，可讓其分切材料輸送均勻，接著通過對稱分布在限位輥4上下兩側的長距離靜電消除器5，通過其長距離靜電消除器5的放電輸出，讓其限位輥4的周圍形成放電正電場，方可有效降低限位輥4及薄膜材料上的所帶電，以此達到靜電的中和及消除效果，從而避免了薄膜材料分切后大量靜電耦合在產品內而致使產品出現質量問題，方可使得靜電消除更穩定，以至保障分切機加工生產的安全性；接著在薄膜材料分切后并進行收卷過程中，通過對稱設置在機架1端梁的上下表壁且位于收卷輥11一側的風箱6，可通過啟動離子風機9工作，因其離子風機9也具有出眾的除靜電性能，可利用其電離產生的大量電荷，并吹送至材料的兩表壁，方可進一步達到除靜電效果，此外通過離子風機9的吹風設置，并通過擋風柵10的風擋作用下，可保證吹風均勻的覆蓋在材料表面，以此來清除材料表面的灰塵雜質，方可保障材料生產后的整潔度，使得該結構更具有多功能性，進而可提高分切機的生產效益。

最后應說明的是：以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種分切機的靜電消除裝置，其特征在于：包括機架(1)，所述機架(1)的內壁上方從右邊至左以此設置有送料輥(2)、切割輥(3)、限位輥(4)，所述限位輥(4)上下端且靠近機架(1)的內壁固定安裝有長距離靜電消除器(5)，所述長距離靜電消除器(5)的一側方且靠近機架(1)的兩側橫梁表壁設置有風箱(6)，所述風箱(6)的內部開設有風槽(7)，所述風槽(7)的內側上端從上至下依次設置有過濾網(8)、離子風機(9)和擋風柵(10)。

2.根據權利要求1所述的一種分切機的靜電消除裝置，其特征在于：所述限位輥(4)的左側設置有收卷輥(11)，所述收卷輥(11)的兩端設置有卡槽(12)，所述卡槽(12)靠近機架(1)的內側設置有限位環(13)。

3.根據權利要求2所述的一種分切機的靜電消除裝置，其特征在于：所述卡槽(12)一端設置有第一圓錐齒輪(14)，所述第一圓錐齒輪(14)通過轉軸與收卷輥(11)固定連接，所述第一圓錐齒輪(14)的一側嚙合連接有第二圓錐齒輪(15)，所述第二圓錐齒輪(15)的下端且靠近機架(1)的側表壁固定安裝有驅動電機(16)。

4.根據權利要求1所述的一種分切機的靜電消除裝置，其特征在于：所述機架(1)側表壁開設有通電口(17)，所述通電口(17)通過導線均與長距離靜電消除器(5)和離子風機(9)電性連接。

5.根據權利要求1所述的一種分切機的靜電消除裝置，其特征在于：所述長距離靜電消除器(5)型號為tj－070，所述長距離靜電消除器(5)的數量為兩組，且長距離靜電消除器(5)等距固定在機架(1)的內側壁且位于限位輥(4)的上下兩端。

6.根據權利要求1所述的一種分切機的靜電消除裝置，其特征在于：所述過濾網(8)的數量為兩組，且過濾網(8)對稱分布在機架(1)橫梁兩表壁上，所述離子風機(9)的數量為若干組，所述過濾網(8)的數量與離子風機(9)的數量相同。

7.根據權利要求1所述的一種分切機的靜電消除裝置，其特征在于：所述擋風柵(10)的形狀為矩形，所述擋風柵(10)的數量為若干組，且擋風柵(10)等距分布在風槽(7)的下端內側。

技術總結

本實用新型公開了一種分切機的靜電消除裝置，包括機架，機架的內壁上方從右邊至左以此設置有送料輥、切割輥、限位輥，限位輥上下端且靠近機架的內壁固定安裝有長距離靜電消除器，長距離靜電消除器的一側方且靠近機架的兩側橫梁表壁設置有風箱；該一種分切機的靜電消除裝置通過設置限位輥、長距離靜電消除器和通電口，可達到靜電的中和及消除效果，從而避免了薄膜材料分切后大量靜電耦合在產品內而致使產品出現質量問題，以至保障分切機加工生產的安全性；通過設置風箱、風槽、過濾網、離子風機和擋風柵，可有效地清除材料表面的灰塵雜質，方可保障材料生產后的整潔度，使得該結構更具有多功能性，進而可提高分切機的生產效益。

技術研發人員：王一丁

受保護的技術使用者：蘇州赫銘柏锝機械設備有限公司

技術研發日：2020.12.25

技術公布日：2021.08.27
