1.本實用新型涉及電池加工制造技術領域，具體為一種鋰電池電芯分切機。

背景技術：

2.電芯是指單個含有正、負極的電化學電芯，一般不直接使用，區別于電池含有保護電路和外殼，可以直接使用，鋰離子二次充電電池的組成是這樣的，電芯加保護電路板，充電電池去除保護電路板就是電芯了，他是充電電池中的蓄電部分，電芯的質量直接決定了充電電池的質量，現有的電池電芯分切機在使用時容易差生一些雜質，長時間不清理容易導致機構堵塞，并且電池電芯為化學產品，容易環境以及其他產品產生影響的問題。

技術實現要素：

3.（一）解決的技術問題

4.針對現有技術的不足，本實用新型提供了一種鋰電池電芯分切機，解決了電池電芯分切機在使用時容易差生一些雜質，長時間不清理容易導致機構堵塞，并且電池電芯為化學產品，容易環境以及其他產品產生影響的問題。

5.（二）技術方案

6.為實現上述目的，本實用新型提供如下技術方案：一種鋰電池電芯分切機，包括運輸架，所述運輸架的上端固定安裝有切割箱，所述運輸架的內部活動連接有傳動帶，所述傳動帶的內部設置有位于運輸架內壁兩側的支撐臺，所述運輸架上表面的兩側均固定安裝有限位架，所述限位架的上表面對稱連接有兩個限位推桿，所述限位推桿的一端活動連接有限位推板，所述切割箱內壁的上端對稱安裝有兩個伺服氣缸，兩個所述伺服氣缸的下端均固定安裝有固定座，所述固定座的中間位置活動連接有轉軸，所述轉軸的一端活動連接有位于固定座上表面的動力箱，所述轉軸兩端的外側均固定安裝有支撐側板，所述支撐側板的內壁排列有固定槽，所述轉軸的一端設置有傳動端，所述固定槽的內部固定安裝有切割刀片，所述切割刀片與固定槽通過固定套固定，所述運輸架內壁的一側固定安裝有進料端口，所述運輸架內壁的另一側固定安裝有出風端口，所述進料端口與出風端口的下端固定安裝有真空風機，所述真空風機的一側設置有位于進料端口下端的出料斜斗，所述運輸架兩側活動連接有儲料抽屜。

7.優選的，所述運輸架與切割箱組成運輸結構，所述支撐臺的上表面與傳動帶內壁的上端完全貼合。

8.優選的，所述限位架、限位推桿與限位推板組成限位結構，所述運輸架上表面的兩側均設置有豎槽，所述限位架與運輸架的上表面之間通過豎槽固定，兩個所述限位推板的一側均設置有斜擋板。

9.優選的，所述伺服氣缸與固定座組成支撐結構，所述轉軸與固定座內壁的兩側通過轉動連接。

10.優選的，所述轉軸與動力箱組成轉動結構，所述動力箱的內部固定安裝有伺服電

機，所述轉軸與伺服電機通過齒槽嚙合連接。

11.優選的，所述支撐側板與固定槽組成固定結構，所述固定套的外層設置有卡條，所述固定套與固定槽通過卡槽固定。

12.優選的，所述切割刀片與固定套組成切割結構，所述固定套與切割刀片通過夾持固定。

13.優選的，所述進料端口、出風端口與真空風機組成材料收集結構，所述出料斜斗的上端活動連接有過濾網。

14.（三）有益效果

15.本實用新型提供了一種鋰電池電芯分切機。具備以下有益效果：

16.（1）、該鋰電池電芯分切機，通過伺服氣缸與固定座和轉軸的配合，能夠帶動裝置實現切割操作，并且可調節傳動帶的轉速與轉軸的轉速，即可實現調節裝置的切割速度，使裝置的切割效率更加高效。

17.（2）、該鋰電池電芯分切機，通過進料端口與出風端口和真空風機的配合，切割后的材雜質，通過真空風機運轉，為進料端口提供抽吸操作，同時為出風端口提供吹風操作，使兩者形成配合，有效的將雜質進行收集處理，并且抽吸的壓力只能作用于雜質，不會對電芯造成位置影響。

附圖說明

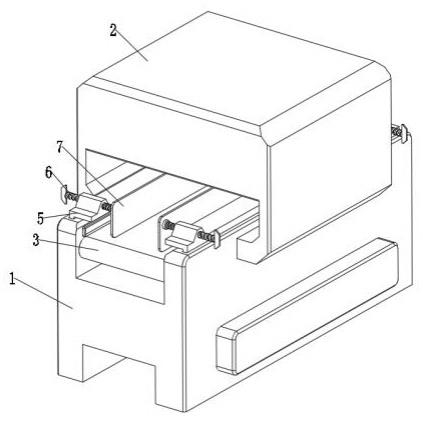

18.圖1為本實用新型整體結構示意圖；

19.圖2為本實用新型切割箱內部結構示意圖；

20.圖3為本實用新型轉軸結構示意圖；

21.圖4為本實用新型運輸架內部結構示意圖。

22.圖中：1、運輸架；2、切割箱；3、傳動帶；4、支撐臺；5、限位架；6、限位推桿；7、限位推板；8、伺服氣缸；9、固定座；10、轉軸；11、動力箱；12、支撐側板；13、固定槽；14、傳動端；15、切割刀片；16、固定套；17、進料端口；18、出風端口；19、真空風機；20、出料斜斗；21、儲料抽屜。

具體實施方式

23.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

24.如圖1-4所示，本實用新型提供一種技術方案：一種鋰電池電芯分切機，包括運輸架1、切割箱2、傳動帶3、支撐臺4、限位架5、限位推桿6、限位推板7、伺服氣缸8、固定座9、轉軸10、動力箱11、支撐側板12、固定槽13、傳動端14、切割刀片15、固定套16、進料端口17、出風端口18、真空風機19、出料斜斗20和儲料抽屜21，運輸架1的上端固定安裝有切割箱2，運輸架1的內部活動連接有傳動帶3，傳動帶3的內部設置有位于運輸架1內壁兩側的支撐臺4，通過傳動帶3與支撐臺4的配合，能夠使裝置在切割時，提供穩定切割的效果，運輸架1上表面的兩側均固定安裝有限位架5，限位架5的上表面對稱連接有兩個限位推桿6，限位推桿6

的一端活動連接有限位推板7，切割箱2內壁的上端對稱安裝有兩個伺服氣缸8，兩個伺服氣缸8的下端均固定安裝有固定座9，固定座9的中間位置活動連接有轉軸10，轉軸10的一端活動連接有位于固定座9上表面的動力箱11，轉軸10兩端的外側均固定安裝有支撐側板12，支撐側板12的內壁排列有固定槽13，轉軸10的一端設置有傳動端14，固定槽13的內部固定安裝有切割刀片15，切割刀片15與固定槽13通過固定套16固定，通過切割刀片15與固定套16的作用，能夠?qū)﹄娦静牧蠈?shí)現滾動切割功能，運輸架1內壁的一側固定安裝有進料端口17，運輸架1內壁的另一側固定安裝有出風端口18，進料端口17與出風端口18的下端固定安裝有真空風機19，真空風機19的一側設置有位于進料端口17下端的出料斜斗20，運輸架1兩側活動連接有儲料抽屜21；

25.運輸架1與切割箱2組成運輸結構，支撐臺4的上表面與傳動帶3內壁的上端完全貼合，通過傳動帶3與支撐臺4的配合，能夠使裝置在切割時，提供穩定切割的效果；

26.限位架5、限位推桿6與限位推板7組成限位結構，運輸架1上表面的兩側均設置有豎槽，限位架5與運輸架1的上表面之間通過豎槽固定，兩個限位推板7的一側均設置有斜擋板，通過此機構，能夠?qū)﹄娦静牧蠈?shí)現限位滑動功能；

27.伺服氣缸8與固定座9組成支撐結構，轉軸10與固定座9內壁的兩側通過轉動連接，通過上述技術方案，能夠?qū)崿F(xiàn)對轉軸10的升降調節功能；

28.轉軸10與動力箱11組成轉動結構，動力箱11的內部固定安裝有伺服電機，轉軸10與伺服電機通過齒槽嚙合連接，通過動力箱11的作用，能夠?yàn)檗D(zhuǎn)軸10提供動力支持；

29.支撐側板12與固定槽13組成固定結構，固定套16的外層設置有卡條，固定套16與固定槽13通過卡槽固定，通過此機構，能夠?qū)η懈畹镀?5實現快速安裝的功能；

30.切割刀片15與固定套16組成切割結構，固定套16與切割刀片15通過夾持固定，通過切割刀片15與固定套16的作用，能夠?qū)﹄娦静牧蠈?shí)現滾動切割功能；

31.進料端口17、出風端口18與真空風機19組成材料收集結構，出料斜斗20的上端活動連接有過濾網，通過此機構，能夠阻擋材料進入真空風機19的內部。

32.工作原理：使用時，將材料放置在傳動帶3的上表面，通過電芯材料的寬度，進行調節兩個限位推板7之間的寬度，并且提前將切割刀片15替換成合適尺寸，切割刀片15數量的多少可直接影響電芯材料的切割大小，可根據使用情況進行調節切割刀片15的數量，通過伺服氣缸8將固定座9向下移動，使切割刀片15的一端與傳動帶3的上表面接觸，同時動力箱11帶動轉軸10進行滾動，并且轉軸10的轉速與傳動帶3的運行速度一致，從而對材料進行快速切割，通過伺服氣缸8與固定座9和轉軸10的配合，能夠帶動裝置實現切割操作，并且可調節傳動帶3的轉速與轉軸10的轉速，即可實現調節裝置的切割速度，使裝置的切割效率更加高效，通過進料端口17與出風端口18和真空風機19的配合，切割后的材雜質，通過真空風機19運轉，為進料端口17提供抽吸操作，同時為出風端口18提供吹風操作，使兩者形成配合，有效的將雜質進行收集處理，并且抽吸的壓力只能作用于雜質，不會對電芯造成位置影響；

33.綜上可得，該鋰電池電芯分切機，通過伺服氣缸8與固定座9和轉軸10的配合，能夠帶動裝置實現切割操作，并且可調節傳動帶3的轉速與轉軸10的轉速，即可實現調節裝置的切割速度，使裝置的切割效率更加高效，通過進料端口17與出風端口18和真空風機19的配合，切割后的材雜質，通過真空風機19運轉，為進料端口17提供抽吸操作，同時為出風端口18提供吹風操作，使兩者形成配合，有效的將雜質進行收集處理，并且抽吸的壓力只能作用

于雜質，不會對電芯造成位置影響。

34.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個

……”

限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

35.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種鋰電池電芯分切機，包括運輸架（1），其特征在于：所述運輸架（1）的上端固定安裝有切割箱（2），所述運輸架（1）的內部活動連接有傳動帶（3），所述傳動帶（3）的內部設置有位于運輸架（1）內壁兩側的支撐臺（4），所述運輸架（1）上表面的兩側均固定安裝有限位架（5），所述限位架（5）的上表面對稱連接有兩個限位推桿（6），所述限位推桿（6）的一端活動連接有限位推板（7），所述切割箱（2）內壁的上端對稱安裝有兩個伺服氣缸（8），兩個所述伺服氣缸（8）的下端均固定安裝有固定座（9），所述固定座（9）的中間位置活動連接有轉軸（10），所述轉軸（10）的一端活動連接有位于固定座（9）上表面的動力箱（11），所述轉軸（10）兩端的外側均固定安裝有支撐側板（12），所述支撐側板（12）的內壁排列有固定槽（13），所述轉軸（10）的一端設置有傳動端（14），所述固定槽（13）的內部固定安裝有切割刀片（15），所述切割刀片（15）與固定槽（13）通過固定套（16）固定，所述運輸架（1）內壁的一側固定安裝有進料端口（17），所述運輸架（1）內壁的另一側固定安裝有出風端口（18），所述進料端口（17）與出風端口（18）的下端固定安裝有真空風機（19），所述真空風機（19）的一側設置有位于進料端口（17）下端的出料斜斗（20），所述運輸架（1）兩側活動連接有儲料抽屜（21）。2.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述運輸架（1）與切割箱（2）組成運輸結構，所述支撐臺（4）的上表面與傳動帶（3）內壁的上端完全貼合。3.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述限位架（5）、限位推桿（6）與限位推板（7）組成限位結構，所述運輸架（1）上表面的兩側均設置有豎槽，所述限位架（5）與運輸架（1）的上表面之間通過豎槽固定，兩個所述限位推板（7）的一側均設置有斜擋板。4.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述伺服氣缸（8）與固定座（9）組成支撐結構，所述轉軸（10）與固定座（9）內壁的兩側通過轉動連接。5.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述轉軸（10）與動力箱（11）組成轉動結構，所述動力箱（11）的內部固定安裝有伺服電機，所述轉軸（10）與伺服電機通過齒槽嚙合連接。6.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述支撐側板（12）與固定槽（13）組成固定結構，所述固定套（16）的外層設置有卡條，所述固定套（16）與固定槽（13）通過卡槽固定。7.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述切割刀片（15）與固定套（16）組成切割結構，所述固定套（16）與切割刀片（15）通過夾持固定。8.根據權利要求1所述的一種鋰電池電芯分切機，其特征在于：所述進料端口（17）、出風端口（18）與真空風機（19）組成材料收集結構，所述出料斜斗（20）的上端活動連接有過濾網。

技術總結

本實用新型公開了一種鋰電池電芯分切機，包括運輸架，運輸架的上端固定安裝有切割箱，運輸架的內部活動連接有傳動帶，傳動帶的內部設置有位于運輸架內壁兩側的支撐臺，運輸架上表面的兩側均固定安裝有限位架，限位架的上表面對稱連接有兩個限位推桿，限位推桿的一端活動連接有限位推板，切割箱內壁的上端對稱安裝有兩個伺服氣缸，兩個伺服氣缸的下端均固定安裝有固定座，固定座的中間位置活動連接有轉軸，轉軸的一端活動連接有位于固定座上表面的動力箱，轉軸兩端的外側均固定安裝有支撐側板，支撐側板的內壁排列有固定槽，轉軸的一端設置有傳動端。該鋰電池電芯分切機，使電芯的切割更加方便，并且加裝了雜質收集結構。并且加裝了雜質收集結構。并且加裝了雜質收集結構。

技術研發人員：熊柱德 周衛珍

受保護的技術使用者：江西華立源鋰能科技股份有限公司

技術研發日：2021.12.31

技術公布日：2022/6/3
