一種鋰電池隔離膜分切機自動式藍膠涂布設備的制作方法

2023年11月08日國知局瀏覽量:0

一種鋰電池隔離膜分切機自動式藍膠涂布設備的制作方法

1.本實用新型涉及藍膠涂布技術領域,尤其是指一種鋰電池隔離膜分切機自動式藍膠涂布設備。

背景技術:

2.鋰電池被廣泛應用在電動工具、電動自行車、小家電等領域中。目前,在鋰電池生產過程中,隔離膜的藍膠涂布采用人工涂布方式,人工操作存在以下問題:1、會出現漏涂的情況;2、涂布效率低;3、產品一致性差;4、產品可靠性低。

技術實現要素:

3.有鑒于此,本實用新型針對現有技術存在之缺失,其主要目的是提供一種鋰電池隔離膜分切機自動式藍膠涂布設備,其能避免漏涂的情況,提高藍膠涂布效率,保證產品涂布一致性,提高產品可靠性。

4.為實現上述目的,本實用新型采用如下之技術方案:

5.一種鋰電池隔離膜分切機自動式藍膠涂布設備,包括機架,機架上設有放料卷、設置在放料卷上方的點膠閥、驅動點膠閥移動的驅動電機、風刀、與風刀配合的烘干風機,風刀的風口朝向薄膜點膠處設置;機架上還設有滑桿和絲桿,滑桿和絲桿與放料卷的軸向平行,滑桿上設有滑塊,絲桿上螺合有活動塊并帶動活動塊移動,活動塊與滑塊通過連接件連接,前述驅動電機與絲桿連接并帶動絲桿轉動,點膠閥與活動塊連接并由活動塊帶動沿放料卷軸向來回移動。

6.作為一種優選方案,所述風刀刀口與水平面的角度為28°~30°。

7.作為一種優選方案,所述風刀刀口與水平面的角度為30°。

8.作為一種優選方案,所述風刀與烘干風機之間通過風管連接,風管上設有對風管內的氣流加熱的發熱包。

9.作為一種優選方案,所述連接件的一端與活動塊通過螺絲連接,連接件的另一端與滑塊通過螺絲連接。

10.作為一種優選方案,所述滑塊具有與滑桿相應的通孔,滑桿的截面為非圓形,對應的,通孔為非圓形。

11.作為一種優選方案,所述滑桿的截面為四邊形,對應的,通孔為四邊形。

12.本實用新型與現有技術相比具有明顯的優點和有益效果,具體而言,由上述技術方案可知,其主要是通過設計有點膠閥、驅動點膠閥移動的驅動電機、風刀、與風刀配合的烘干風機,從而實現自動式藍膠涂布,通過機械取代人工工作的方式,點膠閥可以進行藍膠涂布,烘干風機和風刀配合可以將藍膠吹干,本實用新型能避免漏涂的情況,提高藍膠涂布效率,保證產品涂布一致性,提高產品可靠性。

13.為更清楚地闡述本實用新型的結構特征和功效,下面結合附圖與具體實施例來對本實用新型進行詳細說明。

附圖說明

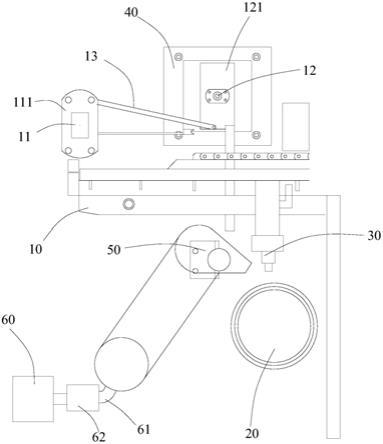

14.圖1是本實用新型之實施例的結構示意圖。

15.附圖標識說明:

16.10、機架;11、滑桿;111、滑塊;12、絲桿;121、活動塊;13、連接件;20、放料卷;30、點膠閥;40、驅動電機;50、風刀;60、烘干風機;61、風管;62、發熱包。

具體實施方式

17.在本實用新型的描述中,需要說明的是,術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述實用新型和簡化描述,而不是指示或暗示所指的位置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

18.在本實用新型的描述中,需要說明的是,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通。對于本領域的普通技術人員而言,可以視具體情況理解上述術語在本實用新型中的具體含義。

19.請參照?qǐng)D1所示,其顯示出了本實用新型之實施例的具體結構,包括機架10,機架10上設有放料卷20、設置在放料卷20上方的點膠閥30、驅動點膠閥30移動的驅動電機40、風刀50、與風刀50配合的烘干風機60,風刀50的風口朝向薄膜點膠處設置;機架10上還設有滑桿11和絲桿12,滑桿11和絲桿12與放料卷20的軸向平行,滑桿11上設有滑塊111,絲桿12上螺合有活動塊121并帶動活動塊121移動,活動塊121與滑塊111通過連接件13連接,該連接件13的一端與活動塊121通過螺絲連接,連接件13的另一端與滑塊111通過螺絲連接,前述驅動電機40與絲桿12連接并帶動絲桿12轉動,點膠閥30與活動塊121連接并由活動塊121帶動沿放料卷20軸向來回移動。

20.在本實施例中,該風刀50刀口與水平面的角度為28°~30°,優選的,風刀50刀口與水平面的角度為30°,該風刀50與烘干風機60之間通過風管61連接,風管61上設有對風管61內的氣流加熱的發熱包62。該滑塊111具有與滑桿11相應的通孔,滑桿11的截面為非圓形,對應的,通孔為非圓形,滑桿11的截面為四邊形,對應的,通孔為四邊形。

21.工作時,驅動電機40驅動絲桿12,絲桿12上的活動塊121開始移動并帶動點膠閥30沿放料卷20軸向移動,這樣點膠閥30就可以對隔膜進行涂布,之后,烘干風機60工作,在發熱包62的作用下,熱風從風刀50吹到隔膜的涂布位置上從而將藍膠吹干。

22.綜上所述,本實用新型通過設計有點膠閥、驅動點膠閥移動的驅動電機、風刀、與風刀配合的烘干風機,從而實現自動式藍膠涂布,通過機械取代人工工作的方式,點膠閥可以進行藍膠涂布,烘干風機和風刀配合可以將藍膠吹干,本實用新型能避免漏涂的情況,提高藍膠涂布效率,保證產品涂布一致性,提高產品可靠性。

23.以上所述,僅是本實用新型的較佳實施例而已,并非對本實用新型的技術范圍作任何限制,故凡是依據本實用新型的技術實質對以上實施例所作的任何細微修改、等同變化與修飾,均仍屬于本實用新型技術方案的范圍內。

技術特征:

1.一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:包括機架,機架上設有放料卷、設置在放料卷上方的點膠閥、驅動點膠閥移動的驅動電機、風刀、與風刀配合的烘干風機,風刀的風口朝向薄膜點膠處設置;機架上還設有滑桿和絲桿,滑桿和絲桿與放料卷的軸向平行,滑桿上設有滑塊,絲桿上螺合有活動塊并帶動活動塊移動,活動塊與滑塊通過連接件連接,前述驅動電機與絲桿連接并帶動絲桿轉動,點膠閥與活動塊連接并由活動塊帶動沿放料卷軸向來回移動。2.根據權利要求1所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述風刀刀口與水平面的角度為28°~30°

3.根據權利要求2所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述風刀刀口與水平面的角度為30°

4.根據權利要求1所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述風刀與烘干風機之間通過風管連接,風管上設有對風管內的氣流加熱的發熱包。5.根據權利要求1所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述連接件的一端與活動塊通過螺絲連接,連接件的另一端與滑塊通過螺絲連接。6.根據權利要求1所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述滑塊具有與滑桿相應的通孔,滑桿的截面為非圓形,對應的,通孔為非圓形。7.根據權利要求1所述的一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:所述滑桿的截面為四邊形,對應的,通孔為四邊形。

技術總結

本實用新型公開一種鋰電池隔離膜分切機自動式藍膠涂布設備,其特征在于:包括機架,機架上設有放料卷、設置在放料卷上方的點膠閥、驅動點膠閥移動的驅動電機、風刀、與風刀配合的烘干風機,風刀的風口朝向薄膜點膠處設置;機架上還設有滑桿和絲桿,滑桿和絲桿與放料卷的軸向平行,滑桿上設有滑塊,絲桿上螺合有活動塊并帶動活動塊移動,活動塊與滑塊通過連接件連接,前述驅動電機與絲桿連接并帶動絲桿轉動,點膠閥與活動塊連接并由活動塊帶動沿放料卷軸向來回移動;通過機械取代人工工作的方式,點膠閥可以進行藍膠涂布,烘干風機和風刀配合可以將藍膠吹干,本實用新型能避免漏涂的情況,提高藍膠涂布效率,保證產品涂布一致性,提高產品可靠性。提高產品可靠性。提高產品可靠性。

技術研發人員:林祿銀 徐遠新 高隆群 吳克松

受保護的技術使用者:寧德卓高新材料科技有限公司

技術研發日:2021.04.30

技術公布日:2021/12/30
