1.本實用新型涉及鋰電池制造技術領域，具體涉及一種鋰電池隔膜分切壓輥裝置。

背景技術：

2.鋰離子電池隔膜是鋰離子電池中的主要組件，其主要作用是使電池的正、負極分隔開來，防止兩極接觸而短路，此外還具有能使電解質離子通過的功能。在現有的鋰離子電池制造過程中，采用的隔膜基本是由供應商購買隔膜廠家母卷，需要將隔膜基材根據需要裁切出所需寬度，再將裁切后的隔膜條卷成隔膜料卷，方便后期制備電芯。

3.目前,公告號為cn212245595u的中國實用新型專利公開了一種隔膜分切機，包括糾偏輥、過輥、分切組件、貼膠帶組件、膠輥組件以及相對設置的兩分切側立板，糾偏輥、過輥及分切組件均設置在兩個分切側立板之間，隔膜經糾偏輥和過輥后進入分切組件內實現分切。

4.但是該專利的不足之處在于：上述方案無法對隔膜進行壓緊，在分切隔膜后，隔膜在卷筒上卷成隔膜料卷，此時隔膜卷在卷繞的時候就會容易產生翹邊、印痕、斜皺等不良影響，破壞隔膜的平整度，降低了分切產品的質量。

技術實現要素：

5.本實用新型的目的在于提供一種鋰電池隔膜分切壓輥裝置，以解決上述背景技術中提出的問題。

6.為實現上述目的，本實用新型提供如下技術方案：

7.一種鋰電池隔膜分切壓輥裝置，包括機體和水平安裝在機體上的支撐輥一和支撐輥二，其中支撐輥二活動安裝在機體上，即支撐輥二可在機體上轉動，且支撐輥一上套設有至少一個連接部，每個連接部上又通過收卷臂可拆卸安裝有隔膜卷，其中隔膜卷也為轉動連接，當隔膜卷轉動的時候，能夠將分切后的隔膜卷繞在隔膜卷上；

8.還包括有至少一組壓輥件，所述壓輥件用于壓合所述隔膜卷，當壓輥件接觸到隔膜卷的時候，可對隔膜卷上的隔膜進行壓合，防止翹邊，但同時不會影響隔膜正常卷繞；所述壓輥件又包括有用來壓合隔膜卷的壓平組件、調節壓平組件位置的調節件和開關磁鐵座；所述開關磁鐵座磁力安裝在連接部上；所述調節件的一端與開關磁鐵座安裝，其中開關磁鐵座選用pdok強力開關磁鐵座，另一端與壓平組件安裝。

9.作為本實用新型進一步的方案：所述支撐輥一包含有兩組，其中兩組支撐輥一對稱式安裝在支撐輥二的兩側；每組所述支撐輥一上均安裝至少一組連接部，且每組連接部上均安裝有至少一組壓輥件；位于不同支撐輥一上的壓輥件交錯設置。

10.作為本實用新型進一步的方案：所述調節件又包含有支撐桿一、支撐桿二和用來調節支撐桿一和支撐桿二之間角度的旋鈕，即使用旋鈕可對支撐桿一和支撐桿二之間的角度進行調解，進而對支撐桿一一端連接的壓平組件位置進行調解，所述支撐桿一一端與磁鐵活動連接，另一端通過旋鈕與所述支撐桿二的一端轉動連接；所述支撐桿二的另一端與開關磁鐵座活動連接。

11.作為本實用新型進一步的方案：所述壓平組件將隔膜卷壓在所述支撐輥二的外弧形面上。

12.作為本實用新型進一步的方案：所述壓平組件包含有壓平輥外框架、壓平輥和磁鐵，所述壓平輥外框架的剖面正投影呈“凹”型狀結構，所述壓平輥通過其兩端水平活動連接在壓平輥外框架的內凹部；所述壓平輥外框架的底部還通過磁鐵與調節件中的支撐桿一活動連接。

13.作為本實用新型進一步的方案：所述壓平輥的長度大于隔膜卷的長度，即壓平輥能夠壓住隔膜卷的表面，因此壓平輥對隔膜卷的兩端進行壓合，便可防止兩端翹邊。

14.與現有技術相比，本實用新型的有益效果是：

15.首先，通過在連接部上安裝壓輥件，壓輥件內的壓平輥能夠在調節件的作用下接觸到隔膜卷的表面，對其進行壓合，且本技術中壓平輥的長度與相應的隔膜卷相適應，使其能夠完全對隔膜卷接觸，大大降低了隔膜分切過程中產生的翹邊、印痕、斜皺等不良現象，提高了隔膜分切合格率；

16.其次，本技術中壓輥件通過其底部的開關磁鐵座磁力安裝在連接部上的，因此可通過控制開關磁鐵座的開關狀態便可直接固定于連接部上，無需使用固定底座進行固定安裝，操作靈活方便；

17.最后，本技術可對于不同長度的隔膜卷，進行更換不同長度的壓平輥與其匹配，操作方便快捷。

附圖說明

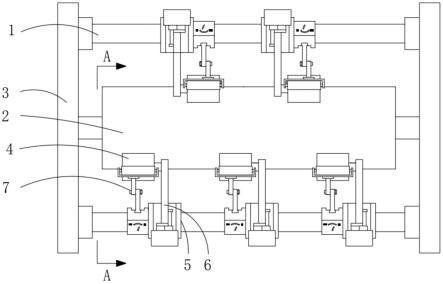

18.圖1為本實用新型一種鋰電池隔膜分切壓輥裝置的結構示意圖；

19.圖2為本實用新型圖1中壓輥件的結構示意圖；

20.圖3為本實用新型圖1中的a-a面剖視圖；

21.附圖標記說明：1、支撐輥一；2、支撐輥二；3、機體；4、隔膜卷；5、連接部；6、收卷臂；7、壓輥件；71、壓平組件；711、壓平輥外框架；712、壓平輥；713、磁鐵；72、調節件；721、支撐桿一；722、旋鈕；723、支撐桿二；73、開關磁鐵座。

具體實施方式

22.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

23.參照圖1，一種鋰電池隔膜分切壓輥裝置，包括機體3和水平安裝在機體3上的支撐輥一1和支撐輥二2，且支撐輥一1上套設有至少一個連接部5，需要注意的是，支撐輥一1包含有兩組，其中兩組支撐輥一1對稱式安裝在支撐輥二2的兩側。參照圖3所示，每個連接部5上又通過收卷臂6可拆卸安裝有隔膜卷4；

24.還包括有至少一組壓輥件7，具體的，每組支撐輥一1上均安裝至少一組連接部5，且每組連接部5上均安裝有至少一組壓輥件7；壓輥件7用于壓合隔膜卷4。

25.進一步的，參照圖2，壓輥件7包括有用來壓合隔膜卷4的壓平組件71、調節壓平組件71位置的調節件72和開關磁鐵座73，需要注意的是，開關磁鐵座73為現有的比較成熟的技術，故對其原理和結構不做過多的贅述，本技術中的開關磁鐵座73的型號選用pdok強力開關磁鐵座；開關磁鐵座73磁力安裝在連接部5上；調節件72的一端與開關磁鐵座73活動安裝，另一端與壓平組件71活動安裝，因此調節件72可對壓平組件71的位置進行調節。

26.在進一步的實施過程中，參照圖2，本技術調節件72又包含有支撐桿一721、支撐桿二723和用來調節支撐桿一721和支撐桿二723之間角度的旋鈕722，旋鈕722與支撐桿一721和支撐桿723之間均為轉動連接，因此用戶可根據需要調節隨意支撐桿一721和支撐桿二723之間的角度，進而間接調節調壓平組件71的位置；為保證支撐桿一721和支撐桿723之間能夠進行角度調節，現將支撐桿一721一端與磁鐵713設成活動連接，支撐桿二723的另一端與開關磁鐵座73也設成活動連接。

27.本技術中，參照圖3，壓平組件71將隔膜卷4壓在支撐輥二2的外弧形面上。進一步的參照圖2，壓平組件71包含有壓平輥外框架711、壓平輥712和磁鐵713，壓平輥外框架711的剖面正投影呈“凹”型狀結構(以圖1和圖2為參考標準)，壓平輥712通過其兩端水平活動連接在壓平輥外框架711的內凹部，即壓平輥712轉動連接在壓平輥外框架711內，因此當隔膜卷4進行轉動卷繞隔膜的時候，此時壓平輥712也會隨之進行轉動；壓平輥外框架711的底部還通過磁鐵713與支撐桿一721活動連接。

28.參照圖1，本技術壓平輥712的長度長于隔膜卷4的長度，此時壓平輥712能夠完成壓住隔膜卷4的表面，隔膜卷4的兩邊也被壓平輥712壓住，此時當隔膜卷繞到隔膜卷4外部的時候，此時便不會出現翹邊、印痕、斜皺的情況。

29.本技術結構新穎，運行穩定，提高了隔膜分切合格率；具體的的操作原理如下：當隔膜基材根據需要裁切出所需寬度，然后將裁切后的隔膜條卷成隔膜料卷，方便后期制備電芯；即卷繞到隔膜卷4上，在此過程中，用戶可通過壓輥件7對隔膜卷4進行緊貼壓合，如圖3所示，將隔膜卷4壓在支撐輥二2上，則此時當隔膜卷4卷繞的時候，壓輥件7隨時對隔膜卷4進行接觸，從而能夠防止隔膜卷4在卷繞的時候出現翹邊、印痕、斜皺的情況。

30.具體的當壓輥件7進行安裝工作的時候，首先根據隔膜卷4的大小選用相應尺寸的壓平輥712，即選用長度長與隔膜卷4長度的壓平輥712，并安裝到壓平輥外框架711內，隨后將開關磁鐵座73安裝在連接部5的一側，然后可通過控制開關磁鐵座73的開關狀態便可直接固定于連接部5上，無需使用固定底座進行固定安裝；隨后用戶通過旋鈕722來調節支撐桿一721和支撐桿二723之間的角度，進而調節壓平輥712的位置，使其能夠將隔膜卷4壓在支撐輥二2上，則當隔膜卷4轉動的時候，支撐輥二2和壓平輥712也會隨之轉動；需要注意的是，用戶在使用的時候，由于位于不同支撐輥一1上的隔膜卷4是對稱分布的(如圖3所示)，因此位于支撐輥二2兩側的不同隔膜卷4的轉動方向和轉動速率是相同的，此時支撐輥二2也隨之進行轉動。

31.雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

32.故以上所述僅為本技術的較佳實施例，并非用來限定本技術的實施范圍；即凡依

本技術的權利要求范圍所做的各種等同變換，均為本技術權利要求的保護范圍。

技術特征：

1.一種鋰電池隔膜分切壓輥裝置，包括機體(3)和水平安裝在機體(3)上的支撐輥一(1)和支撐輥二(2)，且支撐輥一(1)上套設有至少一個連接部(5)，每個連接部(5)上又通過收卷臂(6)可拆卸安裝有隔膜卷(4)，其特征在于：還包括有至少一組壓輥件(7)，所述壓輥件(7)用于壓合所述隔膜卷(4)；所述壓輥件(7)包括有用來壓合隔膜卷(4)的壓平組件(71)、調節壓平組件(71)位置的調節件(72)和開關磁鐵座(73)；所述開關磁鐵座(73)磁力安裝在連接部(5)上；所述調節件(72)的一端與開關磁鐵座(73)安裝、另一端與壓平組件(71)安裝。2.根據權利要求1所述的一種鋰電池隔膜分切壓輥裝置，其特征在于：所述支撐輥一(1)包含有兩組，其中兩組支撐輥一(1)對稱式安裝在支撐輥二(2)的兩側；每組所述支撐輥一(1)上均安裝至少一組連接部(5)，且每組連接部(5)上均安裝有至少一組壓輥件(7)。3.根據權利要求1所述的一種鋰電池隔膜分切壓輥裝置，其特征在于：所述調節件(72)又包含有支撐桿一(721)、支撐桿二(723)和用來調節支撐桿一(721)和支撐桿二(723)之間角度的旋鈕(722)，所述支撐桿一(721)一端與磁鐵(713)活動連接、另一端通過旋鈕(722)與所述支撐桿二(723)的一端轉動連接；所述支撐桿二(723)的另一端與開關磁鐵座(73)活動連接。4.根據權利要求1所述的一種鋰電池隔膜分切壓輥裝置，其特征在于：所述壓平組件(71)將隔膜卷(4)壓在所述支撐輥二(2)的外弧形面上。5.根據權利要求1所述的一種鋰電池隔膜分切壓輥裝置，其特征在于：所述壓平組件(71)包含有壓平輥外框架(711)、壓平輥(712)和磁鐵(713)，所述壓平輥外框架(711)的剖面正投影呈“凹”型狀結構，所述壓平輥(712)通過其兩端水平活動連接在壓平輥外框架(711)的內凹部；所述壓平輥外框架(711)的底部通過磁鐵(713)與調節件(72)活動連接。6.根據權利要求5所述的一種鋰電池隔膜分切壓輥裝置，其特征在于：所述壓平輥(712)的長度大于隔膜卷(4)的長度，即壓平輥(712)能夠壓住隔膜卷(4)的表面。

技術總結

本實用新型公開了一種鋰電池隔膜分切壓輥裝置，包括機體和水平安裝在機體上的支撐輥一和支撐輥二，其中支撐輥二活動安裝在機體上，支撐輥一上套設有至少一個連接部，每個連接部上又通過收卷臂可拆卸安裝有隔膜卷，還包括有至少一組壓輥件，所述壓輥件用于壓合所述隔膜卷，當壓輥件接觸到隔膜卷的時候，可對隔膜卷上的隔膜進行壓合，防止翹邊；本實用新型，通過在連接部上安裝壓輥件，壓輥件內的壓平輥能夠在調節件的作用下接觸到隔膜卷的表面，對其進行壓合，且本申請中壓平輥的長度與相應的隔膜卷相適應，使其能夠完全對隔膜卷接觸，大大降低了隔膜分切過程中產生的翹邊、印痕、斜皺等不良現象，提高了隔膜分切合格率。提高了隔膜分切合格率。提高了隔膜分切合格率。

技術研發人員：王飛 王郗 林敬 胡明明

受保護的技術使用者：合肥星源新能源材料有限公司

技術研發日：2022.06.16

技術公布日：2022/11/24
