一種鋰電池濕法隔膜的在線分切收卷設備的制作方法

2023年11月10日國知局瀏覽量:0

一種鋰電池濕法隔膜的在線分切收卷設備的制作方法

本發明屬于鋰電池濕法隔膜制造領域,具體涉及一種鋰電池濕法隔膜的在線分切收卷設備。

背景技術:

在鋰電池濕法隔膜制造中,收卷通常為最后一個工序,目的在于將切邊處理后的隔膜收卷以便于存放運輸。傳統收卷設備為完整幅寬收卷(2-3m),無法靈活應對生產計劃調整,尤其是對于陶瓷隔膜,大卷無法直接進行涂覆。分切設備體積龐大,設備投入高,且調整能力有限。

技術實現要素:

針對上述問題,本發明的目的是提供一種鋰電池濕法隔膜的在線分切收卷設備,其能夠?qū)⒏裟ぴ诰€分切為小卷,利于靈活應對生產計劃調整。

為達到上述目的,本發明采用的技術方案為:

一種鋰電池濕法隔膜的在線分切收卷設備,包括分切機構及至少兩個收卷機構;所述分切機構包括沿隔膜的穿膜路徑依次設置的輾平輥、第一導輥、第二導輥以及分條輥,所述分條輥配置有切刀;各所述收卷機構分別包括沿分切后的隔膜的穿膜路徑依次設置的從動霧面輥、第一從動鏡面輥、驅動輥、第二從動鏡面輥、浮動輥、導輥以及收卷輥。

優選地,各所述收卷機構分別包括沿分切后的隔膜的穿膜路徑依次設置的從動霧面輥、第一從動鏡面輥、第一驅動輥、第二驅動輥、第二從動鏡面輥、第三驅動輥、第四驅動輥、第三從動鏡面輥、浮動輥、導輥以及收卷輥。

優選地,各所述收卷機構分別包括收卷機架以及可轉動的設置于所述收卷機架上的旋轉支架,所述旋轉支架上設置有多個用于安裝所述收卷輥的安裝位,各所述安裝位上分別可拆卸地設置有一個所述收卷輥,在收卷時,任一個所述安裝位上的所述收卷輥處于對應穿膜路徑的位置。

更優選地,所述第一從動鏡面輥和所述第三從動鏡面輥上設置有壓力傳感器。

更優選地,所述第一驅動輥和所述第二驅動輥由同一電機通過齒輪傳動,且所述第一驅動輥和第二驅動輥的速比一致;所述第三驅動輥和所述第四驅動輥由同一電機通過齒輪傳動,且所述第三驅動輥和第四驅動輥的速比一致。

更優選地,各所述收卷機構分別包括收卷機架,所述浮動輥可移動地設置于所述收卷機架上,所述導輥為從動鏡面導輥。

優選地,所述分切機構包括分切機架,各所述收卷機構分別包括收卷機架,各所述收卷機構的所述從動霧面輥設置于所述分切機架上,所述第一從動鏡面輥設置于對應的所述收卷機架上。

優選地,所述分切機構還包括可移動的切刀架以及用于驅動所述切刀架移動的氣缸或電機,所述切刀設置于所述切刀架上。

優選地,所述輾平輥為弓形輾平輥,所述輾平輥、第一導輥、第二導輥和分條輥分別由電機驅動轉動。

優選地,所述分切機構還包括從動導向輥及輔助收卷輥。

本發明采用上述技術方案,相比現有技術具有如下優點:

在濕法隔膜制造工序中采用該在線分切收卷設備,通過各個輥的協同配合,直接將二次橫拉后制造形成的大幅隔膜進行分切,然后將分切后的隔膜分別收卷為小卷,可實現產線大幅寬生產(3-4m);尤其是可以實現收卷隔膜直接涂覆,省去分切工序,提升生產效率。

附圖說明

為了更清楚地說明本發明實施例中的技術方案,下面將對實施例描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本發明的一些實施例,對于本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其它的附圖,其中:

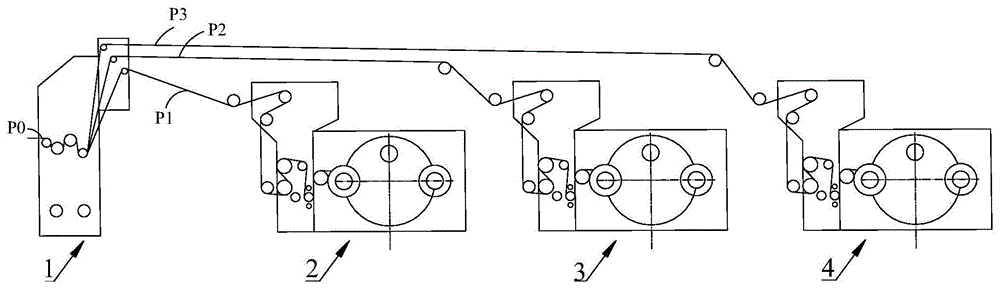

圖1為根據本發明的一種在線分切設備的結構示意圖;

圖2為圖1中分切機構的示意圖;

圖3為圖1中第一個收卷機構的示意圖;

圖4為分條輥和切刀的側視圖;

圖5為分條輥和切刀的俯視圖。

其中,

1、分切機構;2、收卷機構;3、收卷機構;4、收卷機構;

10、分切機架;11、輾平輥;12、第一導輥;13、第二導輥;14、分條輥;141、切刀;142、切刀架;143、導軌;144、氣缸;15、從動導向輥;16、輔助收卷輥;

20、收卷機架;21、從動霧面輥;22、第一從動鏡面輥;23、第一驅動輥;24、第二驅動輥;25、第二從動鏡面輥;26、第三驅動輥;27、第四驅動輥;28、第三從動鏡面輥;29、浮動輥;30、導輥;31、收卷輥;32、旋轉支架;

33、從動霧面輥;

34、從動霧面輥。

具體實施方式

下面結合附圖對本發明的較佳實施例進行詳細闡述,以使本發明的優點和特征能更易于被本領域的技術人員理解。

圖1示出了根據本發明的一種鋰電池濕法隔膜的在線分切收卷設備,其屬于鋰電池濕法隔膜生產線的一部分,對二次橫拉后的隔膜進行分切和收卷。參照圖1所示,該在線分切收卷設備包括分切機構1及至少兩個收卷機構,本實施例中收卷機構的數量具體為三個。三個收卷機構自前至后依次排列并位于分切機構1之后,而分切機構1則位于鋰電池隔膜的二次橫拉設備之后。

參照圖2所示,分切機構1包括沿隔膜的穿膜路徑(如圖1中的p0所示)依次設置的輾平輥11、第一導輥12、第二導輥13以及分條輥14。分切機構1還包括分切機架10,輾平輥11、第一導輥12、第二導輥13及分條輥14設置于分切機架10上并分別由電機驅動轉動。輾平輥11為帶驅動的弓形輾平輥,材料為聚氨酯、丁腈橡膠、丁苯橡膠或順丁橡膠。第一導輥12為帶驅動的金屬導輥,材料為鍍鉻鏡面輥。第二導輥13為帶驅動的橡膠導輥,材料為聚氨酯、丁腈橡膠、丁苯橡膠或順丁橡膠。分條輥14為帶驅動的鍍鉻鏡面輥。

參照圖4和圖5所示,分條輥14配置有切刀141,具體為圓刀。分切機構1還包括可移動的切刀架142,切刀141設置于切刀架142上,切刀架142可滑動地設置于導軌143上。該分切機構1還包括用于驅動切刀架142移動的氣缸或電機,本實施例中具體為氣缸144,氣缸144的活塞桿和切刀架142連接,從而帶動切刀架142沿導軌143移動,以和分條輥14相配合。對應于本實施例中,切刀141的數量為四個,沿分條輥14的中心線方向間隔排列。邊緣兩側的切刀141用于將隔膜的側邊切除,中間的兩個切刀141用于將幅寬為2~3m的隔膜分別為三個幅寬為0.8~1.6m的隔膜。該分切機構1還包括張緊裝置,用于向切除后的隔膜邊施加張力,防止分切過程邊料松弛撕邊。張緊裝置具體包括驅動橡膠輥和從動金屬壓輥和多個導向輥,驅動橡膠輥由電機通過齒輪機構驅動轉動,驅動橡膠輥為聚氨酯、丁腈橡膠、丁苯橡膠或順丁橡膠。

該分切機構1還包括設置于分切機構1下部的從動導向輥15及輔助收卷輥16。從動導向輥15為鍍鉻鏡面輥,輔助收卷輥16為帶驅動的abs輥。輔助收卷輥16具體為夾頭夾取式輥,可在線靈活更換。穿膜過程或處理異常時,通過輔助收卷輥16卷繞隔膜防止產線中斷以減少物料損耗、人力投入、提高產線使用效率。

參照圖2和3所示,圖1中的第一個收卷機構2包括沿分切后的隔膜的穿膜路徑p1依次設置的從動霧面輥21、第一從動鏡面輥22、第一驅動輥23、第二驅動輥24、第二從動鏡面輥25、第三驅動輥26、第四驅動輥27、第三從動鏡面輥28、浮動輥29、導輥30以及收卷輥31。第一個收卷機構2之后的第二個收卷機構3以及第二個收卷機構3之后的第三個收卷機構4基本同圖3所示的收卷機構2,圖1中的p1為第一個分切后的隔膜的穿膜路徑,圖1中的p2為第二個分切后的隔膜的穿膜路徑,圖1中的p3為第三個分切后的隔膜的穿膜路徑。如圖2所示,第一個收卷機構2的從動霧面輥21、第二個收卷機構3的從動霧面輥33及第三個收卷機構4的從動霧面輥34均設置在分切機架10的上部,且自下至上、自后至前依次間隔設置。

下面以如圖3所示的第一個收卷機構2為例,來對收卷機構進行詳細描述。收卷機構2還包括收卷機架20,第一驅動輥23、第二驅動輥24、第二從動鏡面輥25、第三驅動輥26、第四驅動輥27、第三從動鏡面輥28、浮動輥29、導輥30以及收卷輥31則設置在收卷機架20上。

收卷機構2還包括可轉動的設置于收卷機架20上的旋轉支架32,旋轉支架32上設置有多個用于安裝收卷輥31的安裝位,各安裝位上分別可拆卸地設置有一個收卷輥31。在收卷時,任一個安裝位上的收卷輥31處于對應穿膜路徑的位置。本實施例中,每個旋轉支架32上具體設置有兩個安裝位,旋轉支架32上安裝有兩個收卷輥31。收卷輥31為夾頭夾取式輥,可拆卸地安裝在旋轉支架32上。即配置有雙工位收卷功能,能夠?qū)崿F(xiàn)在線換卷、連續生產,提高生產效率。

從動霧面輥21設置在分切機架10上,將分切后的隔膜引出,用于增大隔膜阻力,防止打滑。第一從動鏡面輥22上配置有壓力傳感器,該壓力傳感器檢測的壓力即為放卷張力。第一驅動輥23和第二驅動輥24均為帶驅動的橡膠輥,材料具體為聚氨酯、丁腈橡膠、丁苯橡膠或順丁橡膠;第一驅動輥23和第二驅動輥24由同一電機通過齒輪傳動,第一驅動輥23和第二驅動輥24的速比一致。第三驅動輥26及第四驅動輥27均為帶驅動的橡膠輥,材料具體為聚氨酯、丁腈橡膠、丁苯橡膠或順丁橡膠;第三驅動輥26和第四驅動輥27由同一電機通過齒輪傳動,且第三驅動輥26和第四驅動輥27的速比一致。第三從動鏡面輥28上配置有壓力傳感器,其檢測壓力即為放卷張力。浮動輥29可移動地設置于收卷機架20上,可相對其他輥移動,為收卷段張力波動提供緩沖,并能夠檢測張力松弛情況,使收卷段保持合理的張力。導輥30為從動鏡面輥。

該在線分切收卷設備還包括多段導軌。分切機構1可移動地設置于一導軌上,并由一驅動電機驅動其沿導軌移動;各收卷機構分別可移動地設置于另一導軌上,并分別由一驅動電機驅動其分別沿對應的導軌移動。四臺機構均帶導軌和驅動電機,可實現機臺移位、擺動功能。通過移位功能可實現工位幅寬靈活調整,調整范圍為0.8~1.6m。

該在線分切收卷設備模式新穎,系鋰電池濕法隔膜行業首批該方式設備。采用該在線分切收卷設備,可實現產線大幅寬生產(3-4m);尤其是可以實現收卷隔膜直接涂覆,省去分切工序,提升生產效率??s小單個母卷寬度,實現分切設備小型化、收卷規格靈活化。

上述實施例只為說明本發明的技術構思及特點,是一種優選的實施例,其目的在于讓熟悉此項技術的人士能夠了解本發明的內容并據以實施,并不能以此限制本發明的保護范圍。

技術特征:

技術總結

本發明提供一種鋰電池濕法隔膜的在線分切收卷設備,其能夠?qū)⒏裟ぴ诰€分切為小卷,利于靈活應對生產計劃調整。一種鋰電池濕法隔膜的在線分切收卷設備,包括分切機構及至少兩個收卷機構;所述分切機構包括沿隔膜的穿膜路徑依次設置的輾平輥、第一導輥、第二導輥以及分條輥,所述分條輥配置有切刀;各所述收卷機構分別包括沿分切后的隔膜的穿膜路徑依次設置的從動霧面輥、第一從動鏡面輥、驅動輥、第二從動鏡面輥、浮動輥、導輥以及收卷輥。

技術研發人員:歐睎文;王玉;趙志超

受保護的技術使用者:蘇州捷力新能源材料有限公司

技術研發日:2019.04.18

技術公布日:2019.07.09
