1.本實用新型涉及鋁板加工技術領域,尤其涉及用于鋁板加工的分切機。
背景技術:
2.鋁板因其優良的特性,廣泛用于食品、飲料、香煙、藥品、照相底板、家庭日用品等,通常用作其包裝材料;電解電容器材料;建筑、車輛、船舶、房屋等的絕熱材料;還可以作為裝飾的金銀線、壁紙以及各類文具印刷品和輕工產品的裝潢商標等。在上述各種用途中,能最有效地發揮鋁板性能點的是作為包裝材料。鋁板是柔軟的金屬薄膜,不僅具有防潮、氣密、遮光、耐磨蝕、保香、無毒無味等優點。
3.由于鋁板的應用范圍廣泛,所以鋁板的加工也較為多樣化。而且在對鋁板進行各種加工之前,由于其鋁板尺寸的需求,需要對鋁板進行切割.
4.而現有技術中,對鋁板進行切割需要工作人員手動推動鋁板至切割刀,進行切割,操作較為麻煩并存在一定的安全隱患。
技術實現要素:
5.本實用新型的目的是為了解決現有技術中存在的缺點,而提出的用于鋁板加工的分切機。其優點在于:使得支撐臺實現穩定的來回移動,方便實用,效率較高,且使用安全。
6.為了實現上述目的,本實用新型采用了如下技術方案:
7.用于鋁板加工的分切機,包括底板和電動切割刀,所述底板的頂部兩側固定連接有側板,所述側板的頂部一端固定連接有支撐架,所述電動切割刀固定在支撐架的底部,兩個所述側板的向?qū)γ娴捻敳烤_設有移動槽,兩個所述移動槽之間滑動設置有支撐臺,其中一個所述側板靠近支撐臺的一側設置有驅動機構。
8.優選的,所述驅動機構包括通過轉動設置在側板一側的轉盤,所述側板遠離轉盤的一側固定連接有與轉盤固定連接的伺服電機。
9.優選的,所述轉盤的一側固定有兩個對稱設置的擋桿,所述支撐臺的底部靠近轉盤的一側固定有固定桿,所述固定桿的底部固定有位于轉盤一側的擋塊。
10.優選的,靠近所述轉盤的一側轉動設置有轉桿,所述轉桿的外壁呈v字形固定有連接桿,所述連接桿的頂部開設有槽口,所述固定桿的一側固定有嵌合在槽口內的凸塊。
11.優選的,所述轉桿的一端延伸至轉盤的一側。
12.優選的,所述移動槽的內壁轉動連接有若干緊貼支撐臺的滾輪。
13.優選的,所述支撐臺的一端通過扭簧固定有兩個對稱設置的夾桿,所述夾桿的一端開設有安裝孔,所述安裝孔內設置有卡頭,所述卡頭與安裝孔內壁通過彈簧固定。
14.優選的,所述夾桿的底部固定有若干等距離設置有橡膠壓塊。
15.本實用新型的有益效果為:
16.1、本實用新型,將鋁板放置在支撐臺的頂部,利用伺服電機驅動轉盤轉動,轉盤轉動時,帶動擋桿轉動,擋桿會推動擋塊,使得擋塊帶動固定桿和支撐臺實現移動,轉盤轉動
的同時,擋桿會推動轉桿轉動,轉桿使得連接桿轉動,轉動的連接桿推動固定桿和支撐臺移動,綜上,當擋桿推動擋塊時,支撐臺右移,當擋桿推動轉桿時,支撐臺左移,使得支撐臺實現穩定的來回移動,移動速率通過伺服電機進行調控,方便實用,效率較高,且使用安全。
17.2、本實用新型,移動槽的內壁轉動連接有若干緊貼支撐臺的滾輪,利用滾輪的設置,方便支撐臺的移動,同時對支撐臺起到防護作用。
18.3、本實用新型,支撐臺的一端通過扭簧固定有兩個對稱設置的夾桿,夾桿的一端開設有安裝孔,安裝孔內設置有卡頭,卡頭與安裝孔內壁通過彈簧固定,利用彈簧固定的卡頭能夠卡接在支撐臺的一端,對夾桿對鋁板的固定穩定。
附圖說明

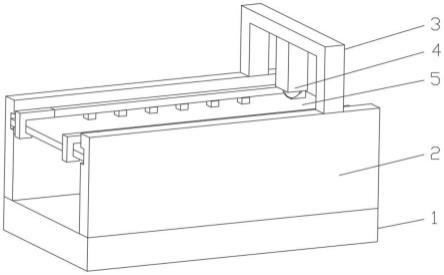

19.圖1為本實用新型提出的用于鋁板加工的分切機的立體結構示意圖;
20.圖2為本實用新型提出的用于鋁板加工的分切機的半剖結構示意圖;
21.圖3為本實用新型提出的用于鋁板加工的分切機的局部結構示意圖;
22.圖4為本實用新型提出的用于鋁板加工的分切機的圖2中a處放大結構示意圖。
23.圖中:1、底板;2、側板;3、支撐架;4、電動切割刀;5、支撐臺;6、移動槽;7、滾輪;8、夾桿;9、卡頭;10、固定桿;11、轉盤;12、擋桿;13、擋塊;14、轉桿;15、連接桿;16、槽口;17、凸塊。
具體實施方式
24.下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。
25.下面詳細描述本專利的實施例,所述實施例的示例在附圖中示出,其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的,僅用于解釋本專利,而不能理解為對本專利的限制。
26.在本專利的描述中,需要理解的是,術語“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本專利和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本專利的限制。
27.在本專利的描述中,需要說明的是,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”、“設置”應做廣義理解,例如,可以是固定相連、設置,也可以是可拆卸連接、設置,或一體地連接、設置。對于本領域的普通技術人員而言,可以根據具體情況理解上述術語在本專利中的具體含義。
28.參照圖1-4,用于鋁板加工的分切機,包括底板1和電動切割刀4,底板1的頂部兩側固定連接有側板2,側板2的頂部一端固定連接有支撐架3,電動切割刀4固定在支撐架3的底部,兩個側板2的向?qū)γ娴捻敳烤_設有移動槽6,兩個移動槽6之間滑動設置有支撐臺5,其中一個側板2靠近支撐臺5的一側設置有驅動機構。
29.參照圖2和圖4,驅動機構包括通過轉動設置在側板2一側的轉盤11,側板2遠離轉盤11的一側固定連接有與轉盤11固定連接的伺服電機,利用伺服電機驅動轉盤11轉動,提高工作效率,節省體力,轉盤11的一側固定有兩個對稱設置的擋桿12,支撐臺5的底部靠近轉盤11的一側固定有固定桿10,固定桿10的底部固定有位于轉盤11一側的擋塊13,轉盤11
轉動時,帶動擋桿12轉動,擋桿12會推動擋塊13,使得擋塊13帶動固定桿10和支撐臺5實現移動,靠近轉盤11的一側轉動設置有轉桿14,轉桿14的外壁呈v字形固定有連接桿15,連接桿15的頂部開設有槽口16,固定桿10的一側固定有嵌合在槽口16內的凸塊17,轉盤11轉動的同時,擋桿12會推動轉桿14轉動,轉桿14使得連接桿15轉動,轉動的連接桿15推動固定桿10和支撐臺5移動,當擋桿12推動擋塊13時,支撐臺5右移,當擋桿12推動轉桿14時,支撐臺5左移,使得支撐臺5實現來回移動,移動速率通過伺服電機進行調控,方便實用,經久耐用,轉桿14的一端延伸至轉盤11的一側,使得擋桿12轉動時,能夠抵觸到轉桿14,使得轉桿14轉動。
30.參照圖1和圖3,移動槽6的內壁轉動連接有若干緊貼支撐臺5的滾輪7,利用滾輪7的設置,方便支撐臺5的移動,同時對支撐臺5起到防護作用,支撐臺5的一端通過扭簧固定有兩個對稱設置的夾桿8,夾桿8的一端開設有安裝孔,安裝孔內設置有卡頭9,卡頭9與安裝孔內壁通過彈簧固定,利用彈簧固定的卡頭9能夠卡接在支撐臺5的一端,對夾桿8對鋁板的固定穩定,夾桿8的底部固定有若干等距離設置有橡膠壓塊,利用橡膠壓塊的設置,能夠?qū)︿X板進行較好的擠壓防護。
31.工作原理:使用時,將鋁板放置在支撐臺5的頂部,利用伺服電機驅動轉盤11轉動,轉盤11轉動時,帶動擋桿12轉動,擋桿12會推動擋塊13,使得擋塊13帶動固定桿10和支撐臺5實現移動,轉盤11轉動的同時,擋桿12會推動轉桿14轉動,轉桿14使得連接桿15轉動,轉動的連接桿15推動固定桿10和支撐臺5移動,當擋桿12推動擋塊13時,支撐臺5右移,當擋桿12推動轉桿14時,支撐臺5左移,使得支撐臺5實現來回移動,移動速率通過伺服電機進行調控,方便實用,效率較高,且使用安全。
32.以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。
技術特征:
1.用于鋁板加工的分切機,包括底板(1)和電動切割刀(4),其特征在于,所述底板(1)的頂部兩側固定連接有側板(2),所述側板(2)的頂部一端固定連接有支撐架(3),所述電動切割刀(4)固定在支撐架(3)的底部,兩個所述側板(2)的向?qū)γ娴捻敳烤_設有移動槽(6),兩個所述移動槽(6)之間滑動設置有支撐臺(5),其中一個所述側板(2)靠近支撐臺(5)的一側設置有驅動機構。2.根據權利要求1所述的用于鋁板加工的分切機,其特征在于,所述驅動機構包括通過轉動設置在側板(2)一側的轉盤(11),所述側板(2)遠離轉盤(11)的一側固定連接有與轉盤(11)固定連接的伺服電機。3.根據權利要求2所述的用于鋁板加工的分切機,其特征在于,所述轉盤(11)的一側固定有兩個對稱設置的擋桿(12),所述支撐臺(5)的底部靠近轉盤(11)的一側固定有固定桿(10),所述固定桿(10)的底部固定有位于轉盤(11)一側的擋塊(13)。4.根據權利要求3所述的用于鋁板加工的分切機,其特征在于,靠近所述轉盤(11)的一側轉動設置有轉桿(14),所述轉桿(14)的外壁呈v字形固定有連接桿(15),所述連接桿(15)的頂部開設有槽口(16),所述固定桿(10)的一側固定有嵌合在槽口(16)內的凸塊(17)。5.根據權利要求4所述的用于鋁板加工的分切機,其特征在于,所述轉桿(14)的一端延伸至轉盤(11)的一側。6.根據權利要求1所述的用于鋁板加工的分切機,其特征在于,所述移動槽(6)的內壁轉動連接有若干緊貼支撐臺(5)的滾輪(7)。7.根據權利要求1所述的用于鋁板加工的分切機,其特征在于,所述支撐臺(5)的一端通過扭簧固定有兩個對稱設置的夾桿(8),所述夾桿(8)的一端開設有安裝孔,所述安裝孔內設置有卡頭(9),所述卡頭(9)與安裝孔內壁通過彈簧固定。8.根據權利要求7所述的用于鋁板加工的分切機,其特征在于,所述夾桿(8)的底部固定有若干等距離設置有橡膠壓塊。
技術總結
本實用新型公開了用于鋁板加工的分切機,涉及鋁板加工技術領域,包括底板和電動切割刀,所述底板的頂部兩側固定連接有側板,所述側板的頂部一端固定連接有支撐架,所述電動切割刀固定在支撐架的底部,兩個所述側板的向?qū)γ娴捻敳烤_設有移動槽,兩個所述移動槽之間滑動設置有支撐臺,其中一個所述側板靠近支撐臺的一側設置有驅動機構,所述驅動機構包括通過轉動設置在側板一側的轉盤,所述側板遠離轉盤的一側固定連接有與轉盤固定連接的伺服電機。本實用新型使得支撐臺實現穩定的來回移動,移動速率通過伺服電機進行調控,方便實用,效率較高,且使用安全。且使用安全。且使用安全。
技術研發人員:朱子敬
受保護的技術使用者:上海連扣建材有限公司
技術研發日:2022.09.20
技術公布日:2023/1/3
