一種銅箔分切機下卷裝置的制作方法

2023年11月21日國知局瀏覽量:0

一種銅箔分切機下卷裝置的制作方法

1.本實用新型涉及一種銅箔分切機,特別涉及一種銅箔分切機下卷裝置。

背景技術:

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布,紙張,絕緣材料、云母帶、薄膜等等)的分切,銅箔也常使用分切機進行分切,常見的銅箔分切機下卷過程通常由人工進行操作,由于銅箔卷的質量較大,人工下料容易使銅箔卷摔落損壞,下卷效率較低。

技術實現要素:

3.本實用新型的目的在于提供一種銅箔分切機下卷裝置,以解決上述背景技術中提出的常見的銅箔分切機下卷效率較低的問題。

4.為實現上述目的,本實用新型提供如下技術方案:一種銅箔分切機下卷裝置,包括第一底座和第二底座,所述第一底座和第二底座的頂端均固定安裝有支撐柱,兩個所述支撐柱的頂端均固定安裝有支撐板,兩個所述支撐板之間的頂部轉動安裝有絲桿,兩個所述支撐板之間的底部固定安裝有兩個導柱,位于第一底座上方的所述支撐板的一側壁固定安裝有伺服電機,所述伺服電機的輸出端貫穿支撐板與絲桿的一端固定連接,所述絲桿上螺紋安裝有螺母,所述導柱上滑動安裝有滑座,所述滑座的頂端與螺母的底端固定連接,所述滑座的底端固定安裝有卷?yè)P(yáng)機,所述卷?yè)P(yáng)機上纏繞安裝有鋼索,所述鋼索的底端固定安裝有固定機構,所述固定機構包括電磁鐵,所述電磁鐵與鋼索的一端固定連接。

5.作為本實用新型的一種優選技術方案,所述固定機構還包括支撐桿和套索,所述支撐桿貫穿電磁鐵的頂部,所述支撐桿的兩端均固定連接有套索。

6.作為本實用新型的一種優選技術方案,所述第一底座和第二底座的底端均固定安裝有萬向輪。

7.作為本實用新型的一種優選技術方案,所述第一底座頂端的一側對稱固定安裝有兩個支撐架。

8.作為本實用新型的一種優選技術方案,所述支撐架的頂端開設有若干個弧形凹槽。

9.作為本實用新型的一種優選技術方案,所述絲桿的兩端通過軸承與兩個支撐板轉動連接。

10.與現有技術相比,本實用新型的有益效果是:本實用新型一種銅箔分切機下卷裝置,通過伺服電機的輸出端帶動絲桿轉動,從而帶動螺母在絲桿上移動,進而帶動滑座移動至銅箔卷的上方,然后控制卷?yè)P(yáng)機使鋼索帶動電磁鐵向下移動,使得電磁鐵將銅箔卷吸附起來,然后通過兩個套索對銅箔卷的兩端進行固定,固定完畢后通過卷?yè)P(yáng)機將銅箔卷上提,然后通過伺服電機將銅箔卷移動至支撐架的上方,并通過卷?yè)P(yáng)機將銅箔卷放置在支撐架

上,相對人工進行下卷較為省力,效率更高。

附圖說明

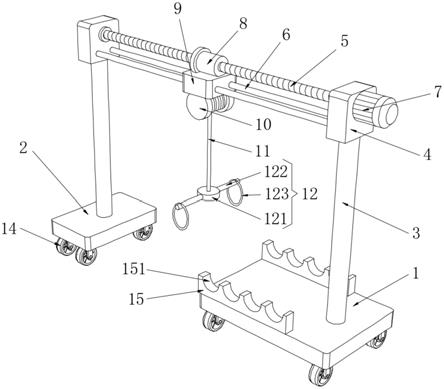

11.圖1為本實用新型的結構示意圖;

12.圖2為本實用新型的剖面結構示意圖;

13.圖3為圖2的a處放大結構示意圖。

14.圖中:1、第一底座;2、第二底座;3、支撐柱;4、支撐板;5、絲桿; 6、導柱;7、伺服電機;8、螺母;9、滑座;10、卷?yè)P(yáng)機;11、鋼索;12、固定機構;121、電磁鐵;122、支撐桿;123、套索;13、軸承;14、萬向輪; 15、支撐架;151、弧形凹槽。

具體實施方式

15.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

16.請參閱圖1

3,本實用新型提供了一種銅箔分切機下卷裝置,包括第一底座1和第二底座2,第一底座1和第二底座2的頂端均固定安裝有支撐柱3,兩個支撐柱3的頂端均固定安裝有支撐板4,兩個支撐板4之間的頂部轉動安裝有絲桿5,兩個支撐板4之間的底部固定安裝有兩個導柱6,位于第一底座 1上方的支撐板4的一側壁固定安裝有伺服電機7,伺服電機7的輸出端貫穿支撐板4與絲桿5的一端固定連接,絲桿5上螺紋安裝有螺母8,伺服電機7 輸出端旋轉時可以帶動絲桿5轉動,從而帶動螺母8在絲桿5上移動,導柱6 上滑動安裝有滑座9,滑座9的頂端與螺母8的底端固定連接,滑座9的底端固定安裝有卷?yè)P(yáng)機10,卷?yè)P(yáng)機10的型號為jm0.5t,卷?yè)P(yáng)機10上纏繞安裝有鋼索11,鋼索11的底端固定安裝有固定機構12,固定機構12包括電磁鐵121,電磁鐵121的型號為mq3

25,電磁鐵121與鋼索11的一端固定連接。

17.優選的,固定機構12還包括支撐桿122和套索123,支撐桿122貫穿電磁鐵121的頂部,支撐桿122的兩端均固定連接有套索123,套索123為環狀的繩索,可以對銅箔卷的兩端進行固定,第一底座1和第二底座2的底端均固定安裝有萬向輪14,第一底座1頂端的一側對稱固定安裝有兩個支撐架15,支撐架15的頂端開設有若干個弧形凹槽151,可以將銅箔卷放置在弧形凹槽 151內,絲桿5的兩端通過軸承13與兩個支撐板4轉動連接,從而減小摩擦力。

18.具體使用時,本實用新型一種銅箔分切機下卷裝置,首先開啟伺服電機7,通過伺服電機7的輸出端帶動絲桿5轉動,從而帶動螺母8在絲桿5上移動,進而帶動滑座9移動至銅箔卷的上方,然后控制卷?yè)P(yáng)機10使鋼索11帶動電磁鐵121向下移動,使得電磁鐵121將銅箔卷吸附起來,然后通過兩個套索 123對銅箔卷的兩端進行固定,固定完畢后通過卷?yè)P(yáng)機10將銅箔卷上提,然后通過伺服電機7將銅箔卷移動至支撐架15的上方,并通過卷?yè)P(yáng)機10將銅箔卷放置在支撐架15上。

19.在本實用新型的描述中,需要理解的是,指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

20.在本實用新型中,除非另有明確的規定和限定,例如,可以是固定連接,也可以是可拆卸連接,或成一體;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通或兩個元件的相互作用關系,除非另有明確的限定,對于本領域的普通技術人員而言,可以根據具體情況理解上述術語在本實用新型中的具體含義。

21.盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。

技術特征:

1.一種銅箔分切機下卷裝置,包括第一底座(1)和第二底座(2),其特征在于,所述第一底座(1)和第二底座(2)的頂端均固定安裝有支撐柱(3),兩個所述支撐柱(3)的頂端均固定安裝有支撐板(4),兩個所述支撐板(4)之間的頂部轉動安裝有絲桿(5),兩個所述支撐板(4)之間的底部固定安裝有兩個導柱(6),位于第一底座(1)上方的所述支撐板(4)的一側壁固定安裝有伺服電機(7),所述伺服電機(7)的輸出端貫穿支撐板(4)與絲桿(5)的一端固定連接,所述絲桿(5)上螺紋安裝有螺母(8),所述導柱(6)上滑動安裝有滑座(9),所述滑座(9)的頂端與螺母(8)的底端固定連接,所述滑座(9)的底端固定安裝有卷?yè)P(yáng)機(10),所述卷?yè)P(yáng)機(10)上纏繞安裝有鋼索(11),所述鋼索(11)的底端固定安裝有固定機構(12),所述固定機構(12)包括電磁鐵(121),所述電磁鐵(121)與鋼索(11)的一端固定連接。2.根據權利要求1所述的一種銅箔分切機下卷裝置,其特征在于:所述固定機構(12)還包括支撐桿(122)和套索(123),所述支撐桿(122)貫穿電磁鐵(121)的頂部,所述支撐桿(122)的兩端均固定連接有套索(123)。3.根據權利要求1所述的一種銅箔分切機下卷裝置,其特征在于:所述第一底座(1)和第二底座(2)的底端均固定安裝有萬向輪(14)。4.根據權利要求1所述的一種銅箔分切機下卷裝置,其特征在于:所述第一底座(1)頂端的一側對稱固定安裝有兩個支撐架(15)。5.根據權利要求4所述的一種銅箔分切機下卷裝置,其特征在于:所述支撐架(15)的頂端開設有若干個弧形凹槽(151)。6.根據權利要求1所述的一種銅箔分切機下卷裝置,其特征在于:所述絲桿(5)的兩端通過軸承(13)與兩個支撐板(4)轉動連接。

技術總結

本實用新型公開了一種銅箔分切機下卷裝置,包括第一底座和第二底座,第一底座和第二底座的頂端均固定安裝有支撐柱,兩個支撐柱的頂端均固定安裝有支撐板,兩個支撐板之間的頂部轉動安裝有絲桿:本實用新型一種銅箔分切機下卷裝置,通過伺服電機的輸出端帶動絲桿轉動,從而帶動螺母在絲桿上移動,進而帶動滑座移動至銅箔卷的上方,然后控制卷?yè)P(yáng)機使鋼索帶動電磁鐵向下移動,使得電磁鐵將銅箔卷吸附起來,然后通過兩個套索對銅箔卷的兩端進行固定,固定完畢后通過卷?yè)P(yáng)機將銅箔卷上提,然后通過伺服電機將銅箔卷移動至支撐架的上方,并通過卷?yè)P(yáng)機將銅箔卷放置在支撐架上,相對人工進行下卷較為省力,效率更高。效率更高。效率更高。

技術研發人員:張歡

受保護的技術使用者:深圳市博眾聯科技有限公司

技術研發日:2020.12.28

技術公布日:2021/10/26
