一種可提升分切質量的薄膜分切機的制作方法

2024年01月08日國知局瀏覽量:0

一種可提升分切質量的薄膜分切機的制作方法

本實用新型涉及薄膜處理設備,尤其是涉及一種可提升分切質量的薄膜分切機。

背景技術:

塑料薄膜現廣泛地應用于食品、醫藥、化工等領域,而在醫療領域方面,塑料薄膜可制成預涂膜將其覆蓋在藥品盒的外表面使得藥品盒具備一定的防水能力,同時塑料薄膜還可用于一次性注射器、手術器械、骨科手術器械等包裝用,而為了讓塑料薄膜可以更好地適應不同的用途,需要將寬幅塑料薄膜分切呈不同寬度的窄幅塑料薄膜,而塑料薄膜分切工作常常通過薄膜分切機進行分切工作。

例如,一種分切機,公開號為cn204819654u,包括機架、薄膜卷滾軸、支架、刀片滾軸、刀滾軸、兩根冷卻滾軸和兩根分卷滾軸,所述支架設置在機架上,所述薄膜卷滾軸水平設置并且兩端分別設置在支架的兩端,所述機架上設置有張緊滾軸,所述張緊滾軸設置在薄膜卷滾軸與刀滾軸之間,所述張緊滾軸上設置有用于夾持薄膜的夾持機構。

上述技術方案的分切停止時,薄膜卷滾軸會在慣性作用下繼續轉動,使得薄膜會不斷被帶出,盡管摩擦輪上的橡膠皮與薄膜接觸并將薄膜夾持在摩擦輪與張緊滾軸之間,使得薄膜不會在慣性的作用下向刀片滾軸方向輸出,但是,在重新開始進行收卷時,還是需要轉動薄膜卷滾軸將薄膜回收,較為不便。

技術實現要素:

本實用新型的目的是提供一種可提升分切質量的薄膜分切機,其具有放卷輥可以在停機時也能將薄膜進行收緊,避免人工進行轉動收緊的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的:一種可提升分切質量的薄膜分切機,包括機架、轉動連接于機架且可對薄膜進行放卷的放卷輥、轉動連接于機架且可對薄膜進行收卷的收卷輥、設于機架且可對薄膜進行分切的分切裝置、設于機架且為薄膜傳動提供動力的傳動裝置,所述傳動裝置包括設于機架的傳動電機、同軸設于傳動電機輸出軸的電機輪、同軸設于放卷輥一端的放卷動輪、同軸設于收卷輥一端的收卷動輪、傳動連接于電機輪、放卷動輪、收卷動輪的傳動皮帶。

通過采用上述技術方案,當傳動電機停止工作時,由于傳動皮帶的關系使得收卷輥和放卷輥會同步進行傳動,確保放卷輥不會放出過多的薄膜,避免再次進行分切工作,時還需要人工進行回卷的工作,同時在薄膜傳動過程中,傳動皮帶可以確保收卷輥和放卷輥的轉速相一致,不會出現偏差,避免由于收卷輥和放卷輥轉速存在偏差而導致薄膜的張緊力出現一個較大的變化,使得薄膜在分切時不能被較好的張緊,出現薄膜部分未被分切,需要在收卷輥取下時被直接拉扯斷開,影響到薄膜的分切質量。

本實用新型進一步設置為:所述放卷輥設置兩根。

通過采用上述技術方案,當待分切的薄膜卷寬度小于放卷輥一半長度時,可在兩根收卷輥上分別錯位放置一卷薄膜,兩卷薄膜同時進行分切作業,提升效率,也可將兩卷薄膜的位置相對齊,實現兩層薄膜同時分切收卷,獲得雙層薄膜。

本實用新型進一步設置為:所述機架轉動連接有平行于放卷輥長度方向的轉軸,轉軸設有兩根連接桿,兩根連接桿之間轉動連接有平行于轉軸長度方向且可抵接于放卷輥的薄膜卷表面的壓平輥。

通過采用上述技術方案,進行分切工作時,轉動轉軸,使得壓平輥在自身重力的作用下抵接于薄膜卷的表面,使得薄膜卷在被放出時會被壓平輥壓平,盡可能減少薄膜表面的褶皺,方便薄膜整齊收卷,也不需要之后再對薄膜進行平整工作,較為便利。

本實用新型進一步設置為:所述連接桿沿轉軸長度方向滑動連接于轉軸,連接桿靠近轉軸一端螺紋連接有抵接于轉軸的固定螺絲。

通過采用上述技術方案,當薄膜的寬度改變時,旋松固定螺絲,移動連接桿,取下壓平輥,將適合薄膜寬度的壓平輥進行安裝,使得壓平輥可以更好地對薄面表面進行壓平,同時安裝更換較為便利。

本實用新型進一步設置為:所述轉軸外表面沿轉軸長度方向開設有定位槽,固定螺絲沿轉軸的徑向插接于定位槽。

通過采用上述技術方案,當更換完新的壓平輥后,將固定螺絲對應于定位槽進行插接,使得兩根連接桿相對齊,不需要人工進行對齊較為便利,同時固定螺絲位于定位槽,使得連接桿不再僅僅依靠固定螺絲的摩擦力進行緊固,進一步確保連接桿不會發生轉動,避免壓平桿不能較好地將薄膜表面進行壓平。

本實用新型進一步設置為:所述轉軸轉動連接于機架一端同軸固定連接有位于機架中的壓緊齒輪,機架滑動連接有嚙合于壓緊齒輪的壓緊齒條,壓緊齒條固定連接有彈簧抵片,機架設有抵接于彈簧抵片且?guī)?dòng)壓緊齒條沿壓緊齒條長度方向進行移動的推動彈簧。

通過采用上述技術方案,推動彈簧推動壓緊齒條進行移動,帶動壓緊齒輪轉動,使得壓平輥可以抵緊于薄膜卷的表面,避免只由壓平輥的重力而不能較好地對薄膜進行壓平。

本實用新型進一步設置為:所述轉軸穿設于機架一端同軸固定連接有轉盤,機架滑動連接有可嚙合于壓緊齒輪的滑動齒輪,滑動齒輪固定連接有滑動連接于機架且?guī)?dòng)滑動齒輪靠近或是遠離壓緊齒輪的齒輪桿,機架設有可使得滑動齒輪趨向抵接于壓緊齒輪的抵接機構。

通過采用上述技術方案,當需要更換新的薄膜卷時,轉動轉盤,使得壓平輥遠離薄膜卷,然后將拉動齒輪桿帶動滑動齒輪嚙合于壓緊齒輪,使得轉軸不會在推動彈簧的作用下繼續抵接于薄膜卷表面,避免需要人工一直施加力給轉盤,較為不便,同時,滑動齒輪和壓緊齒輪的嚙合固定方式,使得壓平輥可以以一個任意位置進行調節,可根據實際情況對壓平輥的位置進行較為便利的調節。

本實用新型進一步設置為:所述抵接機構包括設于機架且抵接于齒輪桿背離壓緊齒輪一側的齒輪推動彈簧。

通過采用上述技術方案,齒輪推動彈簧推動滑動齒輪始終趨向嚙合于壓緊齒輪,使得對于在滑動齒輪和壓緊齒輪相嚙合時的齒輪桿的固定較為便利。

綜上所述,本實用新型至少具有以下有益效果:

當傳動電機停止工作時,由于傳動皮帶的關系使得收卷輥和放卷輥會同步進行傳動,確保放卷輥不會放出過多的薄膜,避免再次進行分切工作,時還需要人工進行回卷的工作,同時在薄膜傳動過程中,傳動皮帶可以確保收卷輥和放卷輥的轉速相一致,不會出現偏差,避免由于收卷輥和放卷輥轉速存在偏差而導致薄膜的張緊力出現一個較大的變化,使得薄膜在分切時不能被較好的張緊,出現薄膜部分未被分切,需要在收卷輥取下時被直接拉扯斷開,影響到薄膜的分切質量;

齒輪推動彈簧推動滑動齒輪始終趨向嚙合于壓緊齒輪,使得對于在滑動齒輪和壓緊齒輪相嚙合時的齒輪桿的固定較為便利。

附圖說明

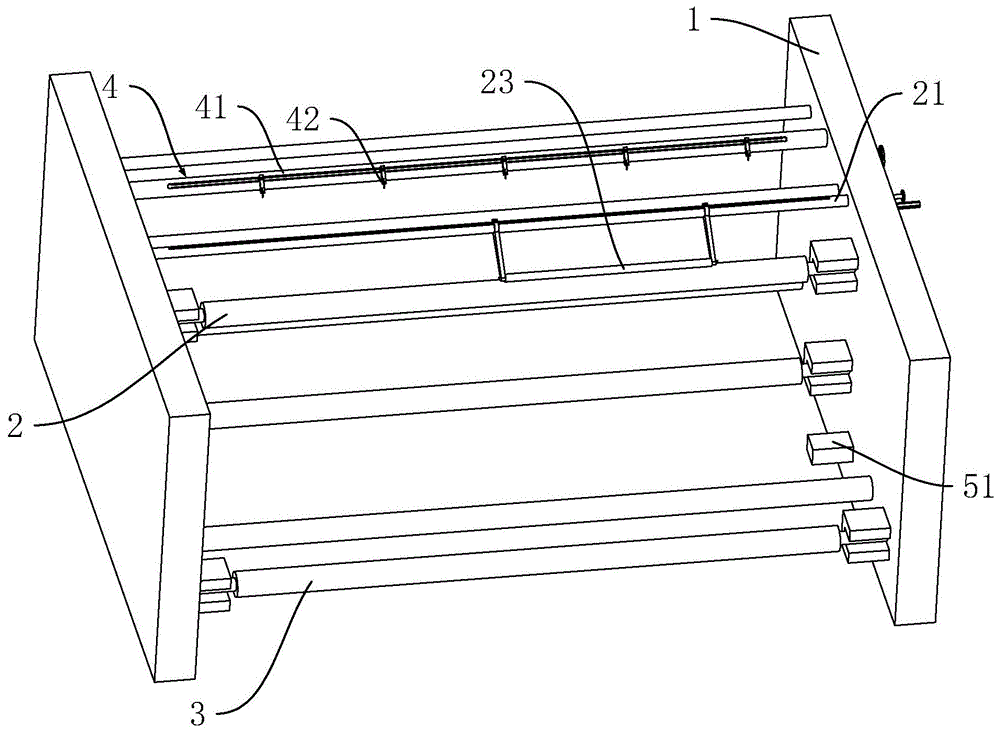

圖1是本實用新型的主體結構圖。

圖2是傳動槽的內部結構示意圖。

圖3是轉軸槽的內部結構示意圖。

圖4是圖2中a處放大圖。

圖中,1、機架;11、轉盤;13、滑動齒輪;14、齒輪桿;15、齒輪推動彈簧;16、傳動槽;17、轉軸槽;18、齒條桿;2、放卷輥;21、轉軸;22、連接桿;23、壓平輥;24、固定螺絲;25、定位槽;26、壓緊齒輪;27、壓緊齒條;28、彈簧抵片;29、推動彈簧;3、收卷輥;31、齒輪桿槽;32、彈簧插桿;4、分切裝置;41、刀片軸;42、分切刀片;5、傳動裝置;51、傳動電機;52、電機輪;53、放卷動輪;54、收卷動輪;55、傳動皮帶。

具體實施方式

以下結合附圖對本實用新型的實施例作進一步詳細說明。

一種可提升分切質量的薄膜分切機,參照?qǐng)D1和圖2,包括機架1,機架1的長度方向平行于薄膜的寬度方向,機架1中部上端處轉動連接有兩根平行于機架1長度方向且存在高度差的放卷輥2,機架1底端遠離自身中部處轉動連接有平行于機架1長度方向的收卷輥3,收卷輥3和放卷輥2均為氣脹軸,機架1遠離收卷輥3的一端處安裝有用于分切薄膜以獲得不同寬度窄幅薄膜的分切裝置4,分切裝置4包括固定連接于機架1的刀片軸41,刀片軸41平行于機架1的長度方向,刀片軸41可拆卸連接有數片可對薄膜進行分切的分切刀片42,機架1安裝有可帶動薄膜進行傳送的傳動裝置5,傳動裝置5可確保放卷輥2在停止分切工作時,不會放出多余的薄膜。

參照?qǐng)D1和圖2,傳動裝置5包括固定連接于機架1內壁的傳動電機51,機架1靠近傳動電機51的側壁內部開設有傳動槽16,傳動電機51輸出軸同軸固定連接有位于傳動槽16中的電機輪52,收卷輥3和放卷輥2端部分別同軸固定連接有位于傳動槽16中的收卷動輪54和放卷動輪53,電機輪52、收卷動輪54、放卷動輪53傳動連接有一條傳動平面平行于機架1側面的傳動皮帶55。

參照?qǐng)D1和圖3,機架1轉動連接有平行于機架1長度方向的轉軸21,機架1側壁開設有轉軸槽17,轉軸21位于轉軸槽17中一端同軸固定連接有壓緊齒輪26,轉軸槽17固定連接有呈豎直的齒條桿18,壓緊齒輪26嚙合有呈豎直且沿豎直方向滑動連接于齒條桿18的壓緊齒條27,壓緊齒條27位于齒條桿18中的部分水平截面呈t形,壓緊齒條27朝向齒條桿18的側面固定連接有穿設于齒條桿18且沿豎直方向滑動連接于齒條桿18的彈簧抵片28,轉軸槽17中放置有兩端分別抵接于彈簧抵片28下表面以及轉軸槽17底面的推動彈簧29,機架1外壁開設有平行于機架1寬度方向的齒輪桿槽31,齒輪桿槽31沿自身長度方向滑動連接有垂直于機架1側面的齒輪桿14,齒輪桿14朝向壓緊齒輪26一端固定連接有可嚙合于壓緊齒輪26背離壓緊齒條27一側的滑動齒輪13,齒輪桿14和轉軸槽17均固定連接有平行于機架1寬度方向的彈簧插桿32,兩根彈簧插桿32插接有平行于機架1寬度方向的齒輪推動彈簧15,當壓緊齒輪26嚙合于滑動齒輪13時,推動彈簧29無法迫使轉軸21進行轉動,轉軸21穿設機架1側壁一端同軸固定連接有轉盤11。

參照?qǐng)D1和圖4,轉軸21沿自身長度方向開設有定位槽25,定位槽25沿自身長度方向滑動連接有兩根同長度且同方向滑動連接于轉軸21的連接桿22,連接桿22靠近轉軸21一端套接于轉軸21,連接桿22靠近轉軸21一端螺紋連接有可插接于定位槽25中的固定螺絲24,兩根連接桿22遠離轉軸21一端插接并轉動連接有平行于機架1長度方向且可抵接于轉軸21表面的壓平輥23。

本實施例的實施原理為:傳動電機51帶動傳動皮帶55進行傳動,使得收卷輥3和兩根放卷輥2同步進行轉動,在薄膜從放卷輥2放出前,壓平輥23會先對薄膜進行壓平,然后由分切刀片42對薄膜進行分切。

本具體實施方式的實施例均為本實用新型的較佳實施例,并非依此限制本實用新型的保護范圍,故:凡依本實用新型的結構、形狀、原理所做的等效變化,均應涵蓋于本實用新型的保護范圍之內。

技術特征:

1.一種可提升分切質量的薄膜分切機,包括機架(1)、轉動連接于機架(1)且可對薄膜進行放卷的放卷輥(2)、轉動連接于機架(1)且可對薄膜進行收卷的收卷輥(3)、設于機架(1)且可對薄膜進行分切的分切裝置(4)、設于機架(1)且為薄膜傳動提供動力的傳動裝置(5),其特征在于:所述傳動裝置(5)包括設于機架(1)的傳動電機(51)、同軸設于傳動電機(51)輸出軸的電機輪(52)、同軸設于放卷輥(2)一端的放卷動輪(53)、同軸設于收卷輥(3)一端的收卷動輪(54)、傳動連接于電機輪(52)、放卷動輪(53)、收卷動輪(54)的傳動皮帶(55)。

2.根據權利要求1所述的一種可提升分切質量的薄膜分切機,其特征在于:所述放卷輥(2)設置兩根。

3.根據權利要求1所述的一種可提升分切質量的薄膜分切機,其特征在于:所述機架(1)轉動連接有平行于放卷輥(2)長度方向的轉軸(21),轉軸(21)設有兩根連接桿(22),兩根連接桿(22)之間轉動連接有平行于轉軸(21)長度方向且可抵接于放卷輥(2)的薄膜卷表面的壓平輥(23)。

4.根據權利要求3所述的一種可提升分切質量的薄膜分切機,其特征在于:所述連接桿(22)沿轉軸(21)長度方向滑動連接于轉軸(21),連接桿(22)靠近轉軸(21)一端螺紋連接有抵接于轉軸(21)的固定螺絲(24)。

5.根據權利要求4所述的一種可提升分切質量的薄膜分切機,其特征在于:所述轉軸(21)外表面沿轉軸(21)長度方向開設有定位槽(25),固定螺絲(24)沿轉軸(21)的徑向插接于定位槽(25)。

6.根據權利要求3所述的一種可提升分切質量的薄膜分切機,其特征在于:所述轉軸(21)轉動連接于機架(1)一端同軸固定連接有位于機架(1)中的壓緊齒輪(26),機架(1)滑動連接有嚙合于壓緊齒輪(26)的壓緊齒條(27),壓緊齒條(27)固定連接有彈簧抵片(28),機架(1)設有抵接于彈簧抵片(28)且?guī)?dòng)壓緊齒條(27)沿壓緊齒條(27)長度方向進行移動的推動彈簧(29)。

7.根據權利要求3所述的一種可提升分切質量的薄膜分切機,其特征在于:所述轉軸(21)穿設于機架(1)一端同軸固定連接有轉盤(11),機架(1)滑動連接有可嚙合于壓緊齒輪(26)的滑動齒輪(13),滑動齒輪(13)固定連接有滑動連接于機架(1)且?guī)?dòng)滑動齒輪(13)靠近或是遠離壓緊齒輪(26)的齒輪桿(14),機架(1)設有可使得滑動齒輪(13)趨向抵接于壓緊齒輪(26)的抵接機構。

8.根據權利要求7所述的一種可提升分切質量的薄膜分切機,其特征在于:所述抵接機構包括設于機架(1)且抵接于齒輪桿(14)背離壓緊齒輪(26)一側的齒輪推動彈簧(15)。

技術總結

本實用新型涉及一種可提升分切質量的薄膜分切機,包括機架、轉動連接于機架且可對薄膜進行放卷的放卷輥、轉動連接于機架且可對薄膜進行收卷的收卷輥、設于機架且可對薄膜進行分切的分切裝置、設于機架且為薄膜傳動提供動力的傳動裝置,本實用新型傳動裝置包括設于機架的傳動電機、同軸設于傳動電機輸出軸的電機輪、同軸設于放卷輥的放卷動輪、同軸設于收卷輥的收卷動輪、傳動連接于電機輪、放卷動輪、收卷動輪的傳動皮帶,擁有當傳動電機停止運作時,收卷輥和放卷輥依舊可以同步進行傳動并且同步停止,確保薄膜不會在慣性作用下放出過多,免去人工回卷的麻煩的效果。

技術研發人員:高蕓

受保護的技術使用者:海寧市和盛彩印有限公司

技術研發日:2020.03.25

技術公布日:2020.11.13
