本實用新型涉及鋰電池隔膜生產設備領域,特別是指一種鋰電池隔膜用分切裝置。
背景技術:
鋰電池的結構中,隔膜是關鍵的內層組件之一。隔膜的性能決定了電池的界面結構、內阻等,直接影響電池的容量、循環以及安全性能等特性,性能優異的隔膜對提高電池的綜合性能具有重要的作用。隔膜的主要作用是使電池的正、負極分隔開來,防止兩極接觸而短路,此外還具有能使電解質離子通過的功能。隔膜材質是不導電的,其物理化學性質對電池的性能有很大的影響。在隔膜的生產中需要將較大寬度的隔膜帶切割成若干較小寬度的隔膜帶,在現有的隔膜切割設備中,刀片都是固定設計在切割裝置上的。本申請人發現在切割裝置存在下列缺陷:1、由于刀片是固定設計,因此刀片在長時間使用后,刀片的同一位置磨損嚴重,因此需要經常維護;2、刀片在更換的過程中,由于每把刀的磨損量不同,因此需要多次對準刀尖位置,增加了刀片的更換時間,提高了隔膜的生產成本。
技術實現要素:
有鑒于此,本實用新型的目的在于提出一種鋰電池隔膜用分切裝置,以致力于解決背景技術中的全部問題或者之一。
基于上述目的本實用新型提供的一種鋰電池隔膜用分切裝置,包括主支架與轉桿,所述主支架的一端安裝有第一軸承,所述主支架的另一端安裝有側支架,所述側支架上安裝有第二軸承,所述轉桿的一端安裝在第一軸承的內壁,所述轉桿的另一端安裝在第二軸承的內壁,所述主支架靠近第一軸承的一側安裝有電機支架,所述電機支架上安裝有驅動電機,所述驅動電機的輸出軸上安裝有聯軸器,所述聯軸器的端部與轉桿相連接,所述轉桿的外壁上通過可拆卸的方式安裝有刀架,所述刀架上均安裝有可拆卸的刀片。
優選的,所述轉桿的外壁上設有用于刀架安裝的安裝槽。
優選的,所述刀架包括上支架與下支架,所述上支架與下支架組合時,形成一個與定位槽相配合的定位環,所述下支架的下部設有延伸部,所述上支架的上端部設有緊固螺栓,所述緊固螺栓通過螺紋連接的方式與轉桿相連接。
優選的,所述延伸部的下端部設有滑動槽,所述刀片安裝在滑動槽內,并可沿滑動槽移動,所述刀片上通過螺紋連接的方式安裝有固定螺栓,所述延伸部上設有導槽83c,所述固定螺栓可在導槽83c內滑動。
優選的,所述延伸部的側部設有定位孔,所述定位孔內插接有用于對刀片刀尖進行定位的定位器。
優選的,所述定位器上設有阻擋在刀片的移動路徑的阻擋部。
優選的,所述定位器上可拆卸地安裝有銷軸。
從上面所述可以看出,本實用新型提供的鋰電池隔膜用分切裝置通過驅動電機帶動刀片的移動,使刀片能夠已不同的角度切割隔膜,保證了隔膜的切割質量,并且設計有可拆卸的定位器,可快速對刀片的刀尖位置進行定位,減少了刀片的更換時間,提高了生產效率,節省了成本。
附圖說明

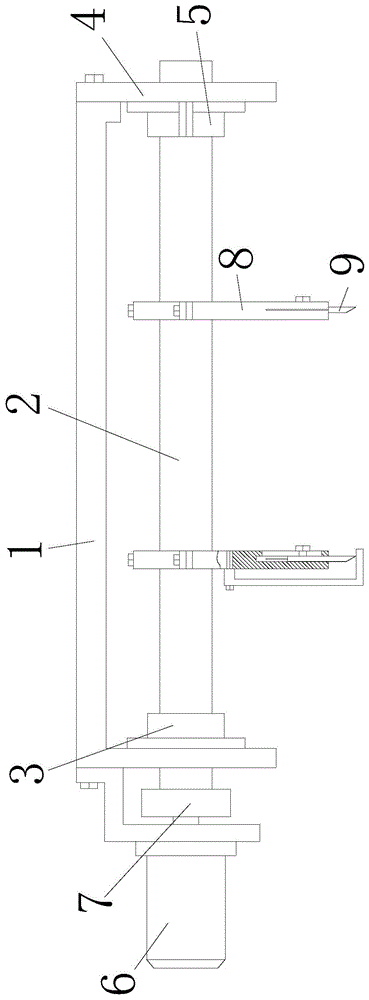

圖1為本實用新型實施例鋰電池隔膜用分切裝置的結構示意圖;
圖2為本實用新型實施例轉桿的結構示意圖;
圖3為本實用新型實施例刀架的結構示意圖;
圖4為本實用新型實施例刀架與刀片的連接關系示意圖。
具體實施方式
為使本實用新型的目的、技術方案和優點更加清楚明白,以下結合具體實施例,并參照附圖,對本實用新型進一步詳細說明。
需要說明的是,本實用新型實施例中所有使用“第一”和“第二”的表述均是為了區分兩個相同名稱非相同的實體或者非相同的參量,可見“第一”“第二”僅為了表述的方便,不應理解為對本實用新型實施例的限定,后續實施例對此不再一一說明。
如圖2所示,作為本實用新型的一個實施例,一種鋰電池隔膜用分切裝置,包括主支架1與轉桿2,所述主支架1的一端通過螺栓連接的方式安裝有第一軸承3,所述主支架1的另一端通過螺栓連接的方式安裝有側支架4,所述側支架4上通過螺栓連接的方式安裝有第二軸承5,所述轉桿2的一端安裝在第一軸承3的內壁,所述轉桿2的另一端安裝在第二軸承5的內壁,所述主支架1靠近第一軸承3的一側安裝有電機支架,所述電機支架上安裝有驅動電機6,所述驅動電機6的輸出軸上安裝有聯軸器7,所述聯軸器7的端部與轉桿2相連接,所述轉桿2的外壁上通過可拆卸的方式安裝有刀架8,所述刀架8上均安裝有可拆卸的刀片9。
為了提高分切裝置的裝配效率,所述轉桿2的外壁上設有用于刀架8安裝的安裝槽2a。所述刀架8包括上支架81與下支架82,所述上支架81與下支架82組合時,形成一個與定位槽相配合的定位環,采用可拆卸設計,安裝方便,當操作人員在裝配時,操作人員可將定位環卡合在安裝槽2a的外壁上,進一步降低了操作難度;所述下支架82的下部設有延伸部83,所述上支架81的上端部設有緊固螺栓84,所述緊固螺栓84通過螺紋連接的方式與轉桿2相連接,進一步將上支架81固定到轉桿2上,結構穩定。
優選的,為了方便刀片9的拆卸,所述延伸部83的下端部設有滑動槽83a,所述刀片9安裝在滑動槽83a內,并可沿滑動槽83a移動,所述刀片9上通過螺紋連接的方式安裝有固定螺栓85,所述延伸部83上設有導槽83c,所述固定螺栓85可在導槽83c內滑動。使用時,操作人員可通過固定螺栓85控制刀片9在滑動槽83a內的相對位置。
為了減少刀片9刀尖的定位時間,所述延伸部83的側部設有定位孔83b,所述定位孔83b內插接有用于對刀片9刀尖進行定位的定位器86。當需要對刀尖進行定位時,操作人員可將定位器86插入對應的刀架8上,在刀尖定位完成后,在將定位器86拆下,定位時間段,操作方便。
優選的,所述定位器86上設有阻擋在刀片9的移動路徑的阻擋部86a。其中,阻擋部86a為橫板,定位器86為l形定位器86。
為了方便定位器86的維護,優選的,所述定位器86上通過螺紋連接的方式安裝有銷軸86b,所述銷軸86b上設有與定位孔83b相配合的菱形部。因?yàn)殇N(xiāo)軸86b在使用的過程中,磨損量要大于定位器86的整體,因此將銷軸86b設計為可拆卸的,方便維護;菱形部有助于銷軸86b方向的固定。
當需要調節刀片9角度時,驅動電機6工作,驅動電機6的輸出軸帶動聯軸器7旋轉,聯軸器7帶動轉桿2旋轉,轉桿2帶動刀架8旋轉,刀架8帶動刀片9旋轉,使刀片9旋轉到合適的工作角度;當需要更換刀片9時,操作人員將固定螺栓85松開,將刀片9取下,接著更換新的刀片9,將新的刀片9插入滑動槽83a,接著將定位器86插入到刀架8上,這時將刀片9的刀尖貼合到阻擋部86a上,當?shù)镀?貼合后,操作人員反向旋轉固定螺栓85,直至將刀片9固定,最后將定位器86取下,對刀片9進行更換。
本實用新型通過驅動電機6帶動刀片9的移動,減少了對刀片9的調節時間,保證了隔膜的切割質量,并且設計有可拆卸的定位器86,可快速對刀片9的刀尖位置進行定位,減少了刀片9的更換時間,提高了生產效率,節省了成本。
所屬領域的普通技術人員應當理解:以上任何實施例的討論僅為示例性的,并非旨在暗示本公開的范圍(包括權利要求)被限于這些例子;在本實用新型的思路下,以上實施例或者不同實施例中的技術特征之間也可以進行組合,步驟可以以任意順序?qū)崿F(xiàn),并存在如上所述的本實用新型的不同方面的許多其它變化,為了簡明它們沒有在細節中提供。
技術特征:
1.一種鋰電池隔膜用分切裝置,其特征在于,包括主支架與轉桿,所述主支架的一端安裝有第一軸承,所述主支架的另一端安裝有側支架,所述側支架上安裝有第二軸承,所述轉桿的一端安裝在第一軸承的內壁,所述轉桿的另一端安裝在第二軸承的內壁,所述主支架靠近第一軸承的一側安裝有電機支架,所述電機支架上安裝有驅動電機,所述驅動電機的輸出軸上安裝有聯軸器,所述聯軸器的端部與轉桿相連接,所述轉桿的外壁上通過可拆卸的方式安裝有刀架,所述刀架上均安裝有可拆卸的刀片。
2.根據權利要求1所述的鋰電池隔膜用分切裝置,其特征在于,所述轉桿的外壁上設有用于刀架安裝的安裝槽。
3.根據權利要求2所述的鋰電池隔膜用分切裝置,其特征在于,所述刀架包括上支架與下支架,所述上支架與下支架組合時,形成一個與定位槽相配合的定位環,所述下支架的下部設有延伸部,所述上支架的上端部設有緊固螺栓,所述緊固螺栓通過螺紋連接的方式與轉桿相連接。
4.根據權利要求3所述的鋰電池隔膜用分切裝置,其特征在于,所述延伸部的下端部設有滑動槽,所述刀片安裝在滑動槽內,并可沿滑動槽移動,所述刀片上通過螺紋連接的方式安裝有固定螺栓,所述延伸部上設有導槽,所述固定螺栓可在導槽內滑動。
5.根據權利要求4所述的鋰電池隔膜用分切裝置,其特征在于,所述延伸部的側部設有定位孔,所述定位孔內插接有用于對刀片刀尖進行定位的定位器。
6.根據權利要求5所述的鋰電池隔膜用分切裝置,其特征在于,所述定位器上設有阻擋在刀片的移動路徑的阻擋部。
7.根據權利要求5所述的鋰電池隔膜用分切裝置,其特征在于,所述定位器上可拆卸地安裝有銷軸。
技術總結
本實用新型公開了一種鋰電池隔膜用分切裝置,包括主支架與轉桿,所述主支架的一端安裝有第一軸承,主支架的另一端安裝有側支架,側支架上安裝有第二軸承,轉桿的一端安裝在第一軸承的內壁,轉桿的另一端安裝在第二軸承的內壁,主支架靠近第一軸承的一側安裝有電機支架,電機支架上安裝有驅動電機,驅動電機的輸出軸上安裝有聯軸器,聯軸器的端部與轉桿相連接,轉桿的外壁上通過可拆卸的方式安裝有刀架,刀架上均安裝有可拆卸的刀片。本實用新型通過驅動電機帶動刀片的移動,使刀片能夠已不同角度切割隔膜,保證了隔膜的切割質量,并且設計有可拆卸的定位器,可快速對刀片的刀尖位置進行定位,減少了刀片的更換時間,提高了生產效率,節省了成本。
技術研發人員:丁祥
受保護的技術使用者:湖南文理學院
技術研發日:2019.04.16
技術公布日:2019.12.03
