本申請涉及復卷機，尤其是涉及一種復卷機。

背景技術：

1、復卷機一般用于：云母帶、紙張、薄膜的復卷分切、起到一切為二的作用，常用于將寬幅的卷材分切、更為后續的再次分切起到了重要的作用、是一種用于紙類、云母帶、薄膜專用設備。

2、現有技術中的復卷機，在進行分切時，需要通過切割刀對卷才的幅寬進行調整，但是切割刀在切割完卷材兩側多余的廢邊后，此時切割下來的廢邊和廢屑容易被一起卷入成品的卷材內，從而對收卷和后期卸卷造成一定影響。

技術實現思路

1、為了方便對切割下的廢邊進行收集，本申請?zhí)峁┮环N復卷機。

2、本申請?zhí)峁┑囊环N復卷機采用如下的技術方案：

3、一種復卷機，包括機架、送料輥、導向輥以及收卷輥，所述送料輥、導向輥以及收卷輥的兩端均轉動連接于機架，機架位于導向輥處的兩側設置有對卷材進行切割的切割刀，機架設置有與切割刀相對應的收集管，收集管呈傾斜設置，收集管的上端位于切割刀處，收集管的下端連通于收集箱。

4、通過采用上述技術方案，設置有收集管，切割刀對卷材進行切割時產生的廢邊以及廢屑會掉落至收集管內，隨后這些廢邊以及廢屑通過收集管進入到收集箱，從而方便進行處理，且不會影響到卷材的收卷。

5、可選的，所述收集管沿機架的寬度方向滑移連接于機架，機架設置有對收集管的位置進行調節的調節機構。

6、通過采用上述技術方案，當需要切割不同寬度的卷材時，需要對切割到的位置進行調節，此時收集管的位置需要相對應的進行調節，可通過調節結構對收集管的位置進行調節。

7、可選的，所述調節機構包括傳動絲桿以及導桿，傳動絲桿的兩端均轉動連接于機架，導桿的兩端均轉動連接于機架，傳動絲桿具有兩端螺紋旋向相反的螺紋段，收集盒設置有螺紋套，兩個螺紋套分別螺紋連接于兩端螺紋段。

8、通過采用上述技術方案，在需要對收集管的位置進行調節時，可通過轉動傳動絲桿從而對驅動收集盒進行滑移，使得收集盒滑移至相對應的位置。

9、可選的，所述傳動絲桿的一端同軸設置有驅動傳動絲桿進行轉動的旋鈕。

10、通過采用上述技術方案，設置有旋鈕，方便工作人員通過旋轉旋鈕以帶動傳動絲桿進行轉動。

11、可選的，所述收集管沿機架寬度方向分布的兩側壁均設置有吹氣管，吹氣管連通于吹風機，吹氣管的出氣口朝向收集管的最下端。

12、通過采用上述技術方案，設置有吹氣管，通過吹氣管對收集管的內部由收集管的上端往收集管的最下端進行吹氣，有利于將廢邊以及廢屑運送至收集箱內。

13、可選的，所述收集管的頂壁沿收集管的長度方向滑移連接有滑移塊，滑移塊設置有位于收集管內的推送板。

14、通過采用上述技術方案，設置有推送板，操作人員可通過滑移滑移塊，滑移塊帶動推送板進行滑移，從而對收集管內的廢邊以及廢屑進行清理，并將其推送至收集箱內。

15、可選的，所述滑移塊位于收集管靠近另一個收集管的一側，推送板設置有轉動穿設于滑移塊的轉動桿，滑移塊設置有對轉動桿的轉動角度進行限位的限位組件。

16、通過采用上述技術方案，通過限位組件可對轉動桿的轉動進行限位，從而減小在工作過程中推送板隨意轉動的可能。

17、可選的，所述限位組件包括第一限位齒環、第二限位齒環以及迫使轉動桿沿軸線方向進行滑移的彈性件，第一限位齒環設置于滑移塊的上表面，轉動桿凸出于滑移塊的上表面，第二限位齒環同軸設置于轉動桿的上端，彈性件迫使轉動桿進行滑移并使得第二限位齒環嚙合于第一限位齒環。

18、通過采用上述技術方案，在調節轉動桿的角度時，需要先對轉動桿施加軸向的作用力，使得第二限位齒環與第一限位齒環脫離嚙合，然后將轉動桿轉動到合適的位置，此時彈性件具有彈性勢能，然后松開作用力，彈性件迫使轉動桿進行滑移并使得第二限位齒環嚙合于第一限位齒環從而對轉動桿的轉動角度進行限位。

19、綜上所述，本實用新型具有以下有益效果：

20、1、設置有收集管，切割刀對卷材進行切割時產生的廢邊以及廢屑會掉落至收集管內，隨后這些廢邊以及廢屑通過收集管進入到收集箱，從而方便進行處理，且不會影響到卷材的收卷；

21、2、在調節轉動桿的角度時，需要先對轉動桿施加軸向的作用力，使得第二限位齒環與第一限位齒環脫離嚙合，然后將轉動桿轉動到合適的位置，此時彈性件具有彈性勢能，然后松開作用力，彈性件迫使轉動桿進行滑移并使得第二限位齒環嚙合于第一限位齒環從而對轉動桿的轉動角度進行限位。

技術特征：

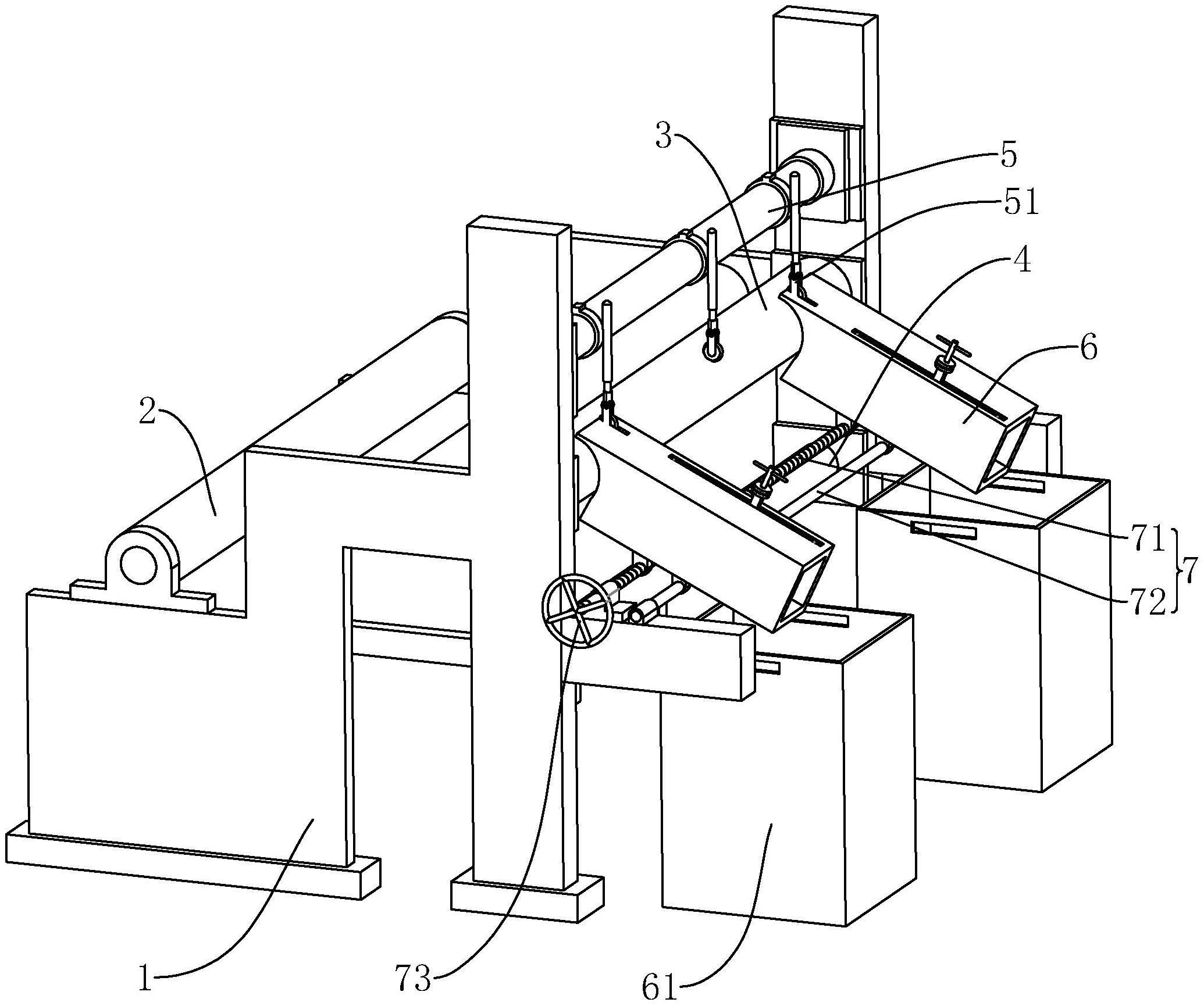

1.一種復卷機，其特征在于：包括機架（1）、送料輥（2）、導向輥（3）以及收卷輥（4），所述送料輥（2）、導向輥（3）以及收卷輥（4）的兩端均轉動連接于機架（1），機架（1）位于導向輥（3）處的兩側設置有對卷材進行切割的切割刀（51），機架（1）設置有與切割刀（51）相對應的收集管（6），收集管（6）呈傾斜設置，收集管（6）的上端位于切割刀（51）處，收集管（6）的下端連通于收集箱（61）。

2.根據權利要求1所述的一種復卷機，其特征在于：所述收集管（6）沿機架（1）的寬度方向滑移連接于機架（1），機架（1）設置有對收集管（6）的位置進行調節的調節機構（7）。

3.根據權利要求2所述的一種復卷機，其特征在于：所述調節機構（7）包括傳動絲桿（71）以及導桿（72），傳動絲桿（71）的兩端均轉動連接于機架（1），導桿（72）的兩端均轉動連接于機架（1），傳動絲桿（71）具有兩端螺紋旋向相反的螺紋段，收集盒設置有螺紋套，兩個螺紋套分別螺紋連接于兩端螺紋段。

4.根據權利要求3所述的一種復卷機，其特征在于：所述傳動絲桿（71）的一端同軸設置有驅動傳動絲桿（71）進行轉動的旋鈕（73）。

5.根據權利要求1所述的一種復卷機，其特征在于：所述收集管（6）沿機架（1）寬度方向分布的兩側壁均設置有吹氣管（62），吹氣管（62）連通于吹風機，吹氣管（62）的出氣口朝向收集管（6）的最下端。

6.根據權利要求1所述的一種復卷機，其特征在于：所述收集管（6）的頂壁沿收集管（6）的長度方向滑移連接有滑移塊（64），滑移塊（64）設置有位于收集管（6）內的推送板（651）。

7.根據權利要求6所述的一種復卷機，其特征在于：所述滑移塊（64）位于收集管（6）靠近另一個收集管（6）的一側，推送板（651）設置有轉動穿設于滑移塊（64）的轉動桿（65），滑移塊（64）設置有對轉動桿（65）的轉動角度進行限位的限位組件（66）。

8.根據權利要求7所述的一種復卷機，其特征在于：所述限位組件（66）包括第一限位齒環（661）、第二限位齒環（662）以及迫使轉動桿（65）沿軸線方向進行滑移的彈性件，第一限位齒環（661）設置于滑移塊（64）的上表面，轉動桿（65）凸出于滑移塊（64）的上表面，第二限位齒環（662）同軸設置于轉動桿（65）的上端，彈性件迫使轉動桿（65）進行滑移并使得第二限位齒環（662）嚙合于第一限位齒環（661）。

技術總結

本申請涉及復卷機技術領域，尤其是涉及一種復卷機，包括機架、送料輥、導向輥以及收卷輥，所述送料輥、導向輥以及收卷輥的兩端均轉動連接于機架，機架位于導向輥處的兩側設置有對卷材進行切割的切割刀，機架設置有與切割刀相對應的收集管，收集管呈傾斜設置，收集管的上端位于切割刀處，收集管的下端連通于收集箱。本申請具有方便對切割下的廢邊進行收集的效果。

技術研發人員：陳紅

受保護的技術使用者：道伯（上海）包裝材料有限公司

技術研發日：20230614

技術公布日：2024/1/15
