復卷機控制系統及復卷機控制系統的控制方法與流程

2024年01月17日國知局瀏覽量:0

復卷機控制系統及復卷機控制系統的控制方法與流程

本申請屬于復卷機,尤其涉及一種復卷機控制系統及復卷機控制系統的控制方法。

背景技術:

1、隔膜生產過程,需要對隔膜信息切分檢測和復卷剔除,在進行復卷時,需要人工尋找復卷開始位置和結束位置,再人工操作復卷機執行復卷操作,人工操作繁瑣、費時,且復卷開始位置和結束位置的準確度低,不僅會對復卷造成影響,嚴重還可能影響剔除缺陷效率。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此,本申請?zhí)岢鲆环N復卷機控制系統及復卷機控制系統的控制方法,可以提高復卷機的復卷效率。

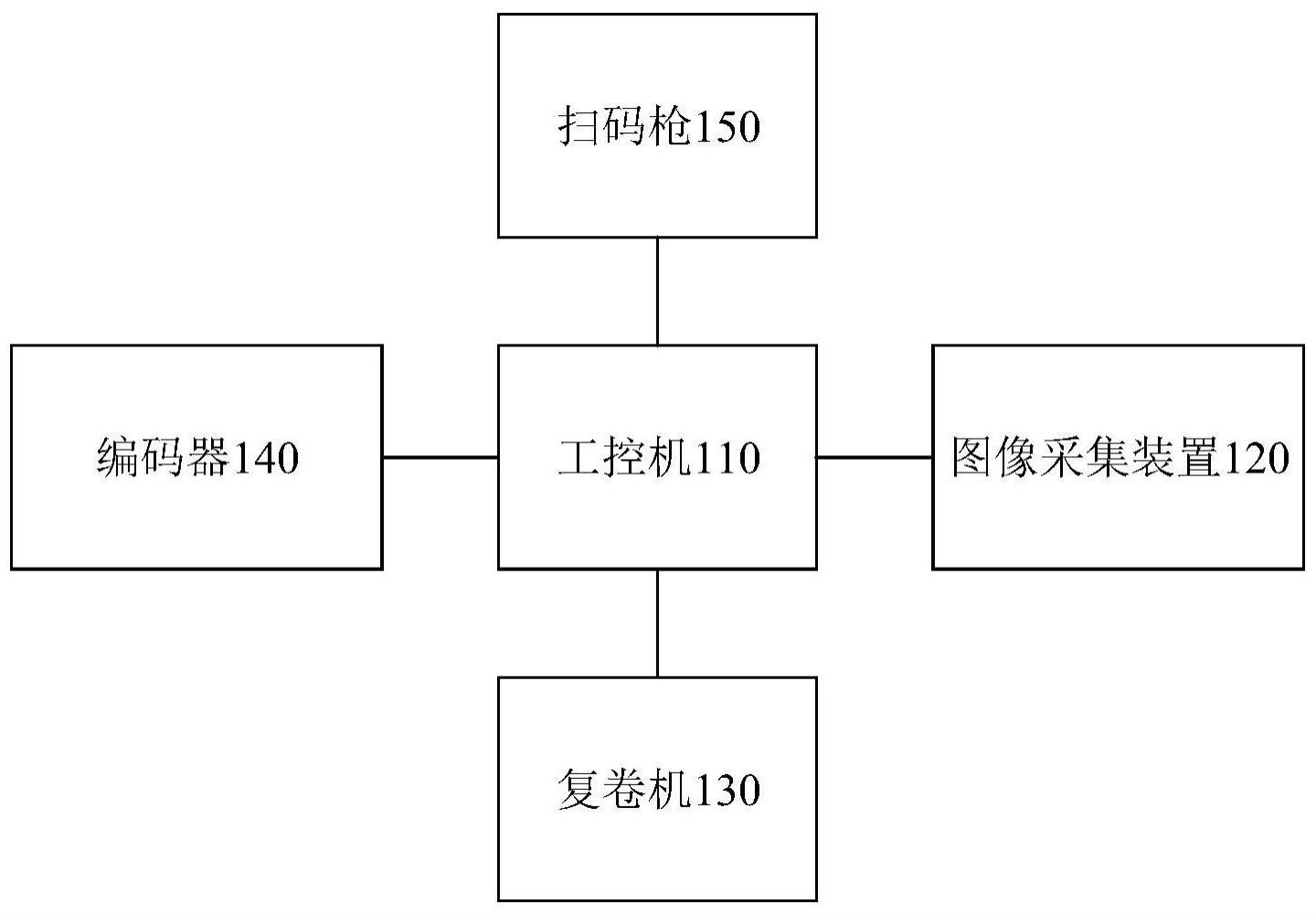

2、第一方面,本申請?zhí)峁┝艘环N復卷機控制系統,該系統包括:

3、復卷機,所述復卷機用于對隔膜執行復卷操作;

4、圖像采集裝置,所述圖像采集裝置設置于所述復卷機,所述圖像采集裝置用于采集所述復卷機中所述隔膜的隔膜圖像;

5、工控機,所述工控機與所述復卷機和所述圖像采集裝置電連接,所述工控機用于基于所述隔膜圖像,確定所述隔膜的復卷起止位置,并基于所述復卷起止位置,控制所述復卷機的復卷操作。

6、根據本申請的復卷機的控制系統,通過工控機使用圖像識別技術,獲取到隔膜的復卷起止位置,降低了隔膜的復卷起止位置的識別時間,提高了隔膜的復卷起止位置的識別準確率和復卷機的復卷效率。

7、根據本申請的一個實施例,還包括:

8、缺陷數據獲取裝置,所述缺陷數據獲取裝置用于獲取所述隔膜的缺陷數據,并將所述缺陷數據輸出至所述工控機;

9、所述工控機與所述缺陷數據獲取裝置電連接,所述工控機用于基于所述缺陷數據,控制所述復卷機對所述隔膜執行缺陷剔除操作。

10、根據本申請的一個實施例,所述缺陷數據獲取裝置為掃碼槍,所述掃碼槍用于掃描所述隔膜的標識碼,以獲取所述隔膜對應的所述缺陷數據。

11、根據本申請的一個實施例,所述隔膜在所述復卷起止位置設有位置標志物,所述隔膜圖像包括所述位置標志物的像素信息,所述工控機用于基于所述位置標志物的像素信息,確定所述復卷起止位置。

12、根據本申請的一個實施例,所述工控機用于將所述隔膜圖像輸入至目標檢測模型中,獲得所述目標檢測模型輸出的所述復卷起止位置;

13、其中,所述目標檢測模型是基于樣本隔膜圖像訓練得到的,所述樣本隔膜圖像包括樣本隔膜的像素信息,所述樣本隔膜設有樣本位置標志物。

14、根據本申請的一個實施例,還包括:

15、編碼器,所述編碼器設置于所述復卷機,所述編碼器用于讀取所述隔膜的復卷長度。

16、第二方面,本申請?zhí)峁┝艘环N復卷機控制系統的控制方法,該方法包括:

17、控制圖像采集裝置獲取隔膜的隔膜圖像;

18、基于所述隔膜圖像,確定所述隔膜的復卷起止位置;

19、基于所述復卷起止位置,控制復卷機的復卷操作。

20、根據本申請的復卷機控制系統的控制方法,通過圖像識別技術,獲取到隔膜的復卷起止位置,降低了隔膜的復卷起止位置的識別時間,提高了隔膜的復卷起止位置的識別準確率和復卷機的復卷效率。

21、根據本申請的一個實施例,所述基于所述隔膜圖像,確定所述隔膜的復卷起止位置,包括:

22、基于所述復卷起止位置和所述隔膜的缺陷數據,控制所述復卷機對所述隔膜執行缺陷剔除操作;

23、其中,所述缺陷數據通過缺陷數據獲取裝置獲取得到。

24、根據本申請的一個實施例,所述隔膜在所述復卷起止位置設有位置標志物,所述隔膜圖像包括所述位置標志物的像素信息,所述基于所述隔膜圖像,確定所述隔膜的復卷起止位置,包括:

25、基于所述位置標志物的像素信息,確定所述復卷起止位置。

26、第三方面,本申請?zhí)峁┝艘环N復卷機控制系統的控制裝置,該裝置包括:

27、獲取模塊,用于控制圖像采集裝置獲取隔膜的隔膜圖像;

28、第一處理模塊,用于基于隔膜圖像,確定隔膜的復卷起止位置;

29、第二處理模塊,用于基于復卷起止位置,控制復卷機的復卷操作。

30、根據本申請的復卷機控制系統的控制裝置,通過圖像識別技術,獲取到隔膜的復卷起止位置,降低了隔膜的復卷起止位置的識別時間,提高了隔膜的復卷起止位置的識別準確率和復卷機的復卷效率。

31、第四方面,本申請?zhí)峁┝艘环N電子設備,包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序,所述處理器執行所述計算機程序時實現如上述第二方面所述的復卷機控制系統的控制方法。

32、第五方面,本申請?zhí)峁┝艘环N非暫態計算機可讀存儲介質,其上存儲有計算機程序,所述計算機程序被處理器執行時實現如上述第二方面所述的復卷機控制系統的控制方法。

33、第六方面,本申請?zhí)峁┝艘环N計算機程序產品,包括計算機程序,所述計算機程序被處理器執行時實現如上述第二方面所述的復卷機控制系統的控制方法。

34、本申請的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本申請的實踐了解到。

技術特征:

1.一種復卷機控制系統,其特征在于,包括:

2.根據權利要求1所述的復卷機控制系統,其特征在于,還包括:

3.根據權利要求2所述的復卷機控制系統,其特征在于,所述缺陷數據獲取裝置為掃碼槍,所述掃碼槍用于掃描所述隔膜的標識碼,以獲取所述隔膜對應的所述缺陷數據。

4.根據權利要求1所述的復卷機控制系統,其特征在于,所述隔膜在所述復卷起止位置設有位置標志物,所述隔膜圖像包括所述位置標志物的像素信息,所述工控機用于基于所述位置標志物的像素信息,確定所述復卷起止位置。

5.根據權利要求4所述的復卷機控制系統,其特征在于,所述工控機用于將所述隔膜圖像輸入至目標檢測模型中,獲得所述目標檢測模型輸出的所述復卷起止位置;

6.根據權利要求1-5任一項所述的復卷機控制系統,其特征在于,還包括:

7.一種基于權利要求1-6任一項所述復卷機控制系統的控制方法,其特征在于,包括:

8.根據權利要求7所述的復卷機控制系統的控制方法,其特征在于,所述基于所述隔膜圖像,確定所述隔膜的復卷起止位置,包括:

9.根據權利要求7所述的復卷機控制系統的控制方法,其特征在于,所述隔膜在所述復卷起止位置設有位置標志物,所述隔膜圖像包括所述位置標志物的像素信息,所述基于所述隔膜圖像,確定所述隔膜的復卷起止位置,包括:

10.一種電子設備,包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序,其特征在于,所述處理器執行所述程序時實現如權利要求7-9所述復卷機控制系統的控制方法。

技術總結

本申請公開了一種復卷機控制系統及復卷機控制系統的控制方法,屬于復卷機技術領域。所述復卷機控制系統包括:復卷機,所述復卷機用于執行對隔膜的復卷操作;圖像采集裝置,所述圖像采集裝置設置于所述復卷機,所述圖像采集裝置用于采集所述復卷機中所述隔膜的隔膜圖像;工控機,所述工控機與所述復卷機和所述圖像采集裝置電連接,所述工控機用于基于所述隔膜圖像,確定所述隔膜的復卷起止位置,并基于所述復卷起止位置,控制所述復卷機的復卷操作。該系統通過工控機使用圖像識別技術,獲取到隔膜的復卷起止位置,降低了隔膜的復卷起止位置的識別時間,提高了隔膜的復卷起止位置的識別準確率和復卷機的復卷效率。

技術研發人員:朱運鵬,牛鵬飛,劉玉周,包振健

受保護的技術使用者:凌云光技術股份有限公司

技術研發日:

技術公布日:2024/1/13
