本實用新型屬于紙張加工技術領域，具體涉及一種復卷機紙管。

背景技術：

復卷機是用于紙類、云母帶、薄膜專用設備，由卷紙機卷得的紙卷比較松軟，內部可能會有破損或斷頭，兩側邊緣不整齊，紙幅寬度等多不能直接使用于紙加工或印刷等機器，大部分紙種必須經過復卷機切邊、分切、接頭、在紙管上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠。

現有的技術存在以下問題：

1、現有的復卷機紙管內部為中空，在使用時，紙管承載能力隨著包覆的卷紙重量逐漸下井，且包覆卷紙的紙管在搬運過程中，可能會出現內凹和彎折，導致包覆的卷紙出現撕裂和形變；

2、復卷機紙管在存放時，由于兩端密封性較差，管芯直接接觸空氣中的潮氣，可能會出現紙管兩端潮濕破損，影響復卷機紙管在復卷機上的安裝使用。

技術實現要素：

為解決上述背景技術中提出的問題。本實用新型提供了一種復卷機紙管，具有承載能力強、抗彎折和兩端防潮的特點。

為實現上述目的，本實用新型提供如下技術方案：一種復卷機紙管，包括紙管，所述紙管的外側壁固定有外管膜，對應的內側壁固定有內管膜，所述外管膜和所述內管膜的夾層內填充有管芯，所述內管膜的內側壁固定有卡扣，所述卡扣的內部嵌入有支撐骨架，所述紙管的兩端可拆卸連接有防潮套管，所述防潮套管靠近所述紙管的一端由外至內依次固定有外管夾環和內管夾環，所述外管夾環和所述內管夾環之間開設有管壁卡槽。

作為本實用新型的優選技術方案，所述防潮套管的外側壁一端固定有撕扣。

作為本實用新型的優選技術方案，所述防潮套管的外側壁另一端對應固定有防滑底座，所述防滑底座的寬度大于所述防潮套管的直徑。

作為本實用新型的優選技術方案，所述防潮套管遠離所述紙管的一端固定有密封盤。

作為本實用新型的優選技術方案，所述管壁卡槽的厚度與所述管芯的厚度相同。

作為本實用新型的優選技術方案，所述支撐骨架為三角結構，且所述支撐骨架的三個頂端分別通過三個相同規格的所述卡扣安裝在所述內管膜的內側壁。

作為本實用新型的優選技術方案，所述內管膜的內側壁安裝有若干個支撐骨架。

作為本實用新型的優選技術方案，所述外管膜的外側壁開設有防滑紋。

與現有技術相比，本實用新型的有益效果是：

1、本實用新型在紙管中空的內部安裝支撐骨架，支撐骨架通過卡扣與紙管的內管膜連接，支撐骨架分散紙管在工作和搬運中受到的外力，有效防止紙管出現內凹和彎折；

2、本實用新型通過可拆卸的防潮套管對紙管兩端的管芯暴露處進行包覆，外管夾環和內管夾環夾持組成的管壁卡槽卡入管芯，防止管芯與空氣中的潮氣接觸出現腐爛破損，對紙管進行防潮存放，提升防潮性能。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

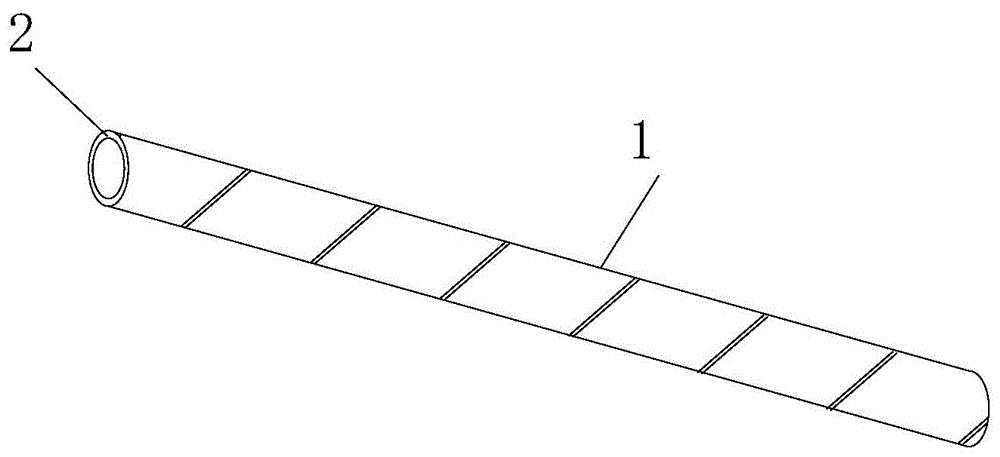

圖1為本實用新型的立體結構示意圖；

圖2為本實用新型的紙管結構示意圖；

圖3為本實用新型的紙管側視結構示意圖；

圖4為本實用新型中圖2的防潮套盤結構示意圖；

圖中：1、紙管；2、管芯；3、外管膜；4、內管膜；5、卡扣；6、支撐骨架；7、防潮套管；8、外管夾環；9、內管夾環；10、管壁卡槽；11、撕扣；12、防滑底座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例

請參閱圖1-4，本實用新型提供以下技術方案：一種復卷機紙管，包括紙管1，紙管1的外側壁粘接有外管膜3，對應的內側壁粘接有內管膜4，外管膜3和內管膜4的夾層內填充有管芯2，管芯2與紙管1一體成型，內管膜4的內側壁粘接有卡扣5，卡扣5的內部嵌入有支撐骨架6，紙管1的兩端可拆卸連接有防潮套管7，防潮套管7靠近紙管1的一端由外至內依次一體成型有外管夾環8和內管夾環9，外管夾環8和內管夾環9之間的間距組成有管壁卡槽10，防潮套管7通過管壁卡槽10夾持環形的管芯2完成固定連接。

借助于上述技術方案，在紙管1的內管膜4上粘接卡扣5，通過卡扣5連接支撐骨架6，對原本中空的紙管1內部加裝支撐骨架6，對紙管1受卷紙重量上升的壓力和搬運的碰撞力進行分散，提升紙管1的卷紙穩定性，通過可拆卸的防潮套管7對紙管1兩端的管芯2進行包覆，外管夾環8和內管夾環9夾持組成的管壁卡槽10卡入管芯2，防止管芯2與空氣中的潮氣接觸出現腐爛破損，方便對紙管1進行防潮存放。

另外，在本實施例中，對于上述防潮套管7來說，防潮套管7的外側壁一端一體成型有撕扣11；采用該方案可以分別握持撕扣11和紙管1，通過拉動撕扣11將防潮套管7拆離紙管1。

另外，在本實施例中，對于上述防潮套管7來說，防潮套管7的外側壁另一端對應一體成型有防滑底座12，防滑底座12的寬度大于防潮套管7的直徑；采用該方案可以通過底面較大的防滑底座12支撐防潮套管7，將防潮套管7包覆的紙管1托離地面，防止紙管1底部受潮。

另外，在本實施例中，對于上述防潮套管7來說，防潮套管7遠離紙管1的一端固定有密封盤；采用該方案可以通過密封盤阻隔空氣中的潮氣對管芯2造成腐爛損壞。

另外，在本實施例中，對于上述管壁卡槽10和管芯2來說，管壁卡槽10的厚度與管芯2的厚度相同；采用該方案可以將防潮套管7穩定的固定在紙管1的兩端。

另外，在本實施例中，對于上述支撐骨架6來說，支撐骨架6為三角結構，且支撐骨架6的三個頂端分別通過三個相同規格的卡扣5安裝在內管膜4的內側壁；采用該方案可以通過三角結構的支撐骨架6對紙管1內部進行支撐，防止外力造成紙管1內凹和彎折。

另外，在本實施例中，對于上述支撐骨架6來說，內管膜4的內側壁粘接有十個支撐骨架6；采用該方案可以通過十個支撐骨架6對紙管1內部進行支撐。

另外，在本實施例中，對于上述外管膜3來說，外管膜3的外側壁一體成型有防滑紋；采用該方案可以增大紙管1卷紙時的摩擦力，使紙張貼附在紙管1上更穩定。

綜上所述，借助于本實用新型的上述技術方案，在存放紙管1時，拿起防潮套管7，將防潮套管7上外管夾環8與內管夾環9夾持的管壁卡槽10插入紙管1兩端的管芯2暴露處，將防潮套管7穩定的固定在紙管1的兩端，通過密封盤阻隔空氣中的潮氣對管芯2造成腐爛損壞，通過底面較大的防滑底座12支撐防潮套管7，將防潮套管7包覆的紙管1托離地面，防止紙管1底部受潮，需要使用紙管1在復卷機上進行復卷作業時，分別握持撕扣11和紙管1，通過拉動撕扣11將防潮套管7拆離紙管1，將紙管1安裝在復卷機上即可使用，紙管1內部內置三角結構的支撐骨架6，十個支撐骨架6共同對紙管1內部進行支撐，防止卷紙或搬運時的外力損壞紙管1。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種復卷機紙管，包括紙管(1)，所述紙管(1)的外側壁固定有外管膜(3)，對應的內側壁固定有內管膜(4)，所述外管膜(3)和所述內管膜(4)的夾層內填充有管芯(2)，其特征在于：所述內管膜(4)的內側壁固定有卡扣(5)，所述卡扣(5)的內部嵌入有支撐骨架(6)，所述紙管(1)的兩端可拆卸連接有防潮套管(7)，所述防潮套管(7)靠近所述紙管(1)的一端由外至內依次固定有外管夾環(8)和內管夾環(9)，所述外管夾環(8)和所述內管夾環(9)之間開設有管壁卡槽(10)。

2.根據權利要求1所述的一種復卷機紙管，其特征在于：所述防潮套管(7)的外側壁一端固定有撕扣(11)。

3.根據權利要求2所述的一種復卷機紙管，其特征在于：所述防潮套管(7)的外側壁另一端對應固定有防滑底座(12)，所述防滑底座(12)的寬度大于所述防潮套管(7)的直徑。

4.根據權利要求1所述的一種復卷機紙管，其特征在于：所述防潮套管(7)遠離所述紙管(1)的一端固定有密封盤。

5.根據權利要求1所述的一種復卷機紙管，其特征在于：所述管壁卡槽(10)的厚度與所述管芯(2)的厚度相同。

6.根據權利要求1所述的一種復卷機紙管，其特征在于：所述支撐骨架(6)為三角結構，且所述支撐骨架(6)的三個頂端分別通過三個相同規格的所述卡扣(5)安裝在所述內管膜(4)的內側壁。

7.根據權利要求1所述的一種復卷機紙管，其特征在于：所述內管膜(4)的內側壁安裝有若干個支撐骨架(6)。

8.根據權利要求1所述的一種復卷機紙管，其特征在于：所述外管膜(3)的外側壁開設有防滑紋。

技術總結

本實用新型公開了一種復卷機紙管，包括紙管，所述紙管的外側壁固定有外管膜，對應的內側壁固定有內管膜，所述外管膜和所述內管膜的夾層內填充有管芯，所述內管膜的內側壁固定有卡扣，所述卡扣的內部嵌入有支撐骨架，所述紙管的兩端可拆卸連接有防潮套管；在紙管中空的內部安裝支撐骨架，支撐骨架通過卡扣與紙管的內管膜連接，支撐骨架分散紙管在工作和搬運中受到的外力，有效防止紙管出現內凹和彎折，通過可拆卸的防潮套管對紙管兩端的管芯暴露處進行包覆，外管夾環和內管夾環夾持組成的管壁卡槽卡入管芯，防止管芯與空氣中的潮氣接觸出現腐爛破損，對紙管進行防潮存放，提升防潮性能。

技術研發人員：盧耀權;張錦坤;陳太軍

受保護的技術使用者：四川金田紙業有限公司

技術研發日：2019.01.11

技術公布日：2019.12.06
