本發明涉及一種復卷設備，尤其是涉及一種單光紙用復卷設備。

背景技術：

單光紙即是表面不起皺的紙，目前隨著市場的發展，在生活用紙中占比越來越大，在日常生活中的用處也越來越多，比如單光紙可以用來做餐巾紙、馬桶坐墊紙以及其他墊紙。但因為該紙種表面光滑，生產工藝過程中沒有皺紋，所以在目前國內生活用紙紙機上抄造是難以實現的。主要是因為生活用紙都為起皺紙，在卷取拉伸過程中有一定彈性，若生產單光紙的話，沒有起皺，即紙張沒有彈性，在卷取時存在斷紙的問題，回抄量大，導致生產成本過高；且端面不齊，影響客戶使用。

技術實現要素：

本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種解決單光紙斷紙問題，減少回抄損失的單光紙用復卷設備。

本發明的目的可以通過以下技術方案來實現：

一種單光紙用復卷設備，包括

張緊輥：原紙通過時，通過設置在張緊輥上的張力調節裝置保證紙張縱向松緊度恒定，從而減少斷紙問題的發生，

設置在張緊輥后的弧形輥：中間為向上凸出結構，中間位置與通過的原紙相平行，保證紙張橫向的松緊度保持一致，

分切刀底刀輥：設置在弧形輥的后方，

復卷機卷紙輥：復卷分切刀分切后的單光紙。

所述的張緊輥的前后兩側均設有導輥。

所述的張緊輥與弧形輥之間設有導輥。

所述的弧形輥至少設有一個。

相鄰的兩個弧形輥之間設有導輥。

所述的弧形輥的弧度即偏芯度為25±2°。

所述的復卷機卷紙輥包括復卷機前卷紙輥及復卷機后卷紙輥。

與現有技術相比，本發明具有以下優點：

1、解決單光紙斷紙問題，減少回抄損失。因為弧形輥的弧度是不變的，但是它的弧度可以繞軸線進行360旋轉。一般的皺紋衛生紙從側面看時就像一條波浪線一樣有一定的彈性，所以生產皺紋衛生紙時弧形輥的弧面直接壓在紙頁上使紙頁向兩邊展開以求達到最佳展平效果，而且皺紋衛生紙有彈性可以局部伸長而不會斷紙。單光紙就像是一條直線，沒有皺紋和彈性，當他有局部受壓的情況會導致局部原紙斷裂引起整幅斷紙。所以生產單光紙時通過調節螺栓將弧形輥的弧面調整到和紙面平行讓整個紙幅橫向受力一致，這樣就不會因為局部壓力大而斷紙了。另外再加上實時張力調節裝置使紙頁縱向運行平穩，進一步解決斷紙問題，保障生產的順利進行，減小損失節約成本。

2、改善卷取端面不齊問題，提高客戶使用效果?；⌒屋佋谏a(chǎn)皺紋衛生紙時，弧面垂直于紙頁造成紙頁中間緊兩邊松，因為皺紋衛生紙有彈性可以局部變形拉長這樣中間部分的紙頁受壓大變長而兩邊的紙頁受壓小沒有變長，這樣整個紙頁受力比較平均不會導致紙邊飄動太大而影響分切效果。單光紙因為沒有彈性，所以紙頁中間受弧形輥的弧面壓力大時，兩邊的紙頁就會飄起來左右擺動，當擺動超過2CM時紙邊就會不齊，影響客戶生產，加大生產成本。當將弧形輥調到和紙頁平行時，由于兩邊受力基本一致，紙邊很少擺動不會影響修邊和生產，降低損失也就是降低成本。

3、提高生產機臺靈活性和產品多樣化，可生產附加值較高產品，創造更多經濟效益。

附圖說明

圖1為本發明的結構示意圖；

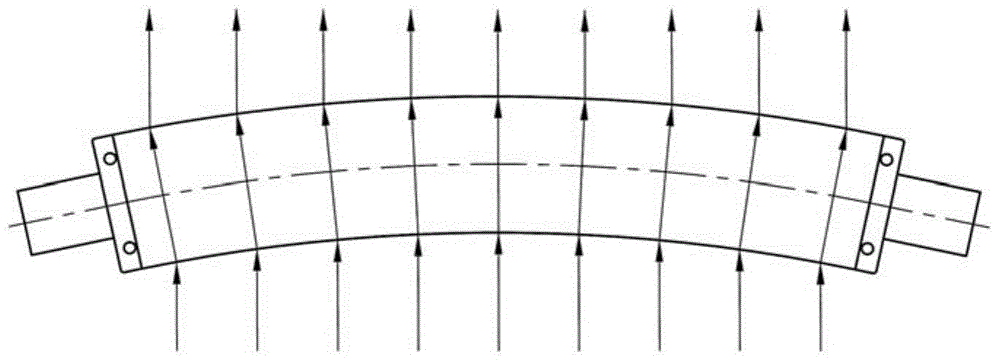

圖2為弧形輥的局部結構示意圖。

圖中，1-原紙、2-第一導輥、3-張緊輥、4-第二導輥、5-第三導輥、6-第一弧形輥、7-第四導輥、8-第二弧形輥、9-分切刀底刀輥、10-復卷機后卷紙輥、11-復卷機前卷紙輥、12-成品紙。

具體實施方式

下面結合附圖和具體實施例對本發明進行詳細說明。

實施例

一種單光紙用復卷設備，其結構如圖1所示，包括張緊輥3、弧形輥、導輥、分切刀底刀輥9、復卷機卷紙輥等組件。

原紙1從張緊輥3通過時，通過設置在張緊輥3上的張力調節裝置保證紙張縱向松緊度恒定，從而減少斷紙問題的發生，在張緊輥3的前后兩側分別設有第一導輥2和第二導輥4，為原紙1的運輸進行導向?；⌒屋佋O(shè)置在張緊輥3，至少設有一個，在本實施例，弧形輥有兩個，并且在第一弧形輥6與張緊輥3之間，以及第一弧形輥6與第二弧形輥8之間分別設有第三導輥5和第四導輥7?；⌒屋伒慕Y(jié)構如圖2所示，弧形輥的弧度為(偏芯度)25±2°，本實施例中弧形輥的弧度為(偏芯度)25°，中間為向上凸出結構，中間位置盡量與通過的原紙相平行，保證紙張橫向的松緊度保持一致。

第二弧形輥8的厚膜設有分切刀底刀輥9，再后面是復卷機前卷紙輥11和復卷機后卷紙輥10，對運送過來的紙卷進行分切并復卷后，得到成品紙12。

技術特征：

1.一種單光紙用復卷設備，其特征在于，該設備包括張緊輥：原紙通過時，通過設置在張緊輥上的張力調節裝置保證紙張縱向松緊度恒定，設置在張緊輥后的弧形輥：中間為向上凸出結構，中間位置與通過的原紙相平行，分切刀底刀輥：設置在弧形輥的后方，復卷機卷紙輥：復卷分切刀分切后的單光紙。

2.根據權利要求1所述的一種單光紙用復卷設備，其特征在于，所述的張緊輥的前后兩側均設有導輥。

3.根據權利要求1所述的一種單光紙用復卷設備，其特征在于，所述的張緊輥與弧形輥之間設有導輥。

4.根據權利要求1所述的一種單光紙用復卷設備，其特征在于，所述的弧形輥至少設有一個。

5.根據權利要求4所述的一種單光紙用復卷設備，其特征在于，相鄰的兩個弧形輥之間設有導輥。

6.根據權利要求1或4或5所述的一種單光紙用復卷設備，其特征在于，所述的弧形輥的弧度為25±2°。

7.根據權利要求1所述的一種單光紙用復卷設備，其特征在于，所述的復卷機卷紙輥包括復卷機前卷紙輥及復卷機后卷紙輥。

技術總結

本發明涉及一種單光紙用復卷設備，包括張緊輥：原紙通過時，通過設置在張緊輥上的張力調節裝置保證紙張縱向松緊度恒定，設置在張緊輥后的弧形輥：中間為向上凸出結構，中間位置與通過的原紙相平行，分切刀底刀輥：設置在弧形輥的后方，復卷機卷紙輥：復卷分切刀分切后的單光紙。與現有技術相比，本發明解決單光紙斷紙問題，減少回抄損失，另外還改善卷取端面不齊問題，提高客戶使用效果。

技術研發人員：呂明元;姬為亮

受保護的技術使用者：上海東冠紙業有限公司

文檔號碼：201510390086

技術研發日：2015.07.03

技術公布日：2017.01.11
