本實用新型涉及一種分條機,主要用于標簽紙的分條。
背景技術:
標簽紙生產完成之后,需要切割分條時,一般采用分條機進行分條。在現有技術中,一般在分切輥上設置多把環形分切到對產品進行分切,但是上述結構存在以下不足:由于分切輥為轉動分切,容易將分切好的條狀產品復卷于分切輥上,不僅影響分條質量,還容易損壞設備。
技術實現要素:
本實用新型目的是提供一種分條機,通過使用該結構,提高了分條效率及分條合格率,同時也提高了收卷質量。
為達到上述目的,本實用新型采用的技術方案是:一種分條機,包括機架及設置于機架上的分切平臺,所述分切平臺上設有分切輥,所述分切輥的外緣面上設有復數片環形分切刀;所述分切輥的兩端分別設有一支撐板,每塊所述支撐板上設有一連接機構,所述分切輥的兩端分別與所述連接機構相連;所述分切輥的左側為進料端,右側為出料端,所述出料端處設有一橫桿,所述橫桿的兩端經支撐塊安裝于所述分切平臺上,且所述橫桿平行于所述分切輥設置;所述橫桿上安裝有復數塊擋片,每塊所述擋片分別插于相鄰所述環形分切刀之間,且所述擋片與所述環形分切刀之間設有間隙;所述橫桿的右側還設有一限位傳動棍,所述限位傳動棍平行于所述橫桿設置,所述限位傳動棍的外緣面上設有復數條環形凹槽,每條所述環形凹槽正對一塊擋片設置,且所述擋片對應插設于一條環形凹槽內。
上述技術方案中,所述分切輥的左側還設有兩根卡位條,所述卡位條垂直于所述分切輥設置,且所述卡位條下方的分切平臺上還設有滑動槽,所述滑動槽平行于所述分切輥設置,所述卡位條經螺栓滑動安裝于所述滑動槽內。
上述技術方案中,所述環形凹槽的寬度大于所述擋片的厚度。
上述技術方案中,所述擋片的底面與所述分切平臺相互平行設置,每塊所述擋片的前端分別插于相鄰所述環形滾刀片之間;所述擋片的前端與所述 分切輥的外緣面之間設有2mm~5mm的間距,所述擋片前端的頂面呈傾斜面。
上述技術方案中,所述機架的右側下部設有收卷輥,所述機架的左側下部設有放卷輥,所述收卷輥及放卷輥平行于所述分切輥設置。
上述技術方案中,所述收卷棍上均布有復數塊環形擋片,相鄰環形擋片之間的距離大于相鄰環形分切刀之間的距離。
上述技術方案中,相鄰所述環形擋片之間的收卷棍上分別設有一卷筒,所述卷筒套設于所述收卷棍上,所述環形擋片套設于所述收卷棍上。
由于上述技術方案運用,本實用新型與現有技術相比具有下列優點:
1.本實用新型中通過在分切棍的出料端處設置橫桿,并在橫桿上安裝擋片,擋片插設到相鄰環形分切到之間,這樣在分切使用時,擋片能夠擋住分切好的產品,這樣能夠防止產品被卷繞到分切棍上,保證分切質量及分切效率,同時在橫桿的旁側設置限位傳動棍,利用限位傳動棍的設置,能夠?qū)Ψ智泻玫漠a(chǎn)品進行壓緊傳動,進一步提高分切質量;
2.本實用新型中在收卷棍上設置多塊環形擋片,這樣在收卷時,能夠?qū)Ξa(chǎn)品進行單獨的收卷,便于產品的收集。
附圖說明

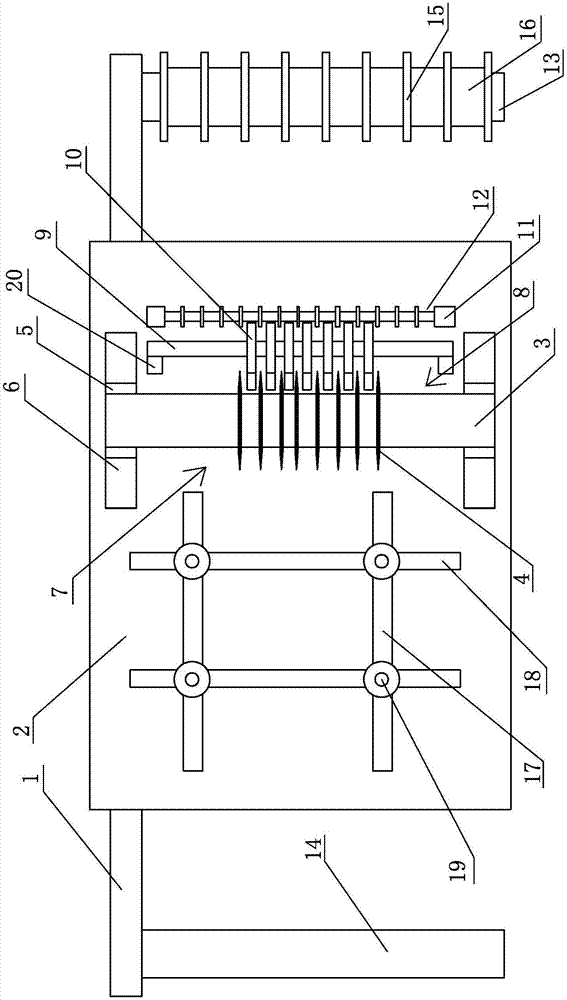

圖1是本實用新型實施例一中的結構示意圖;

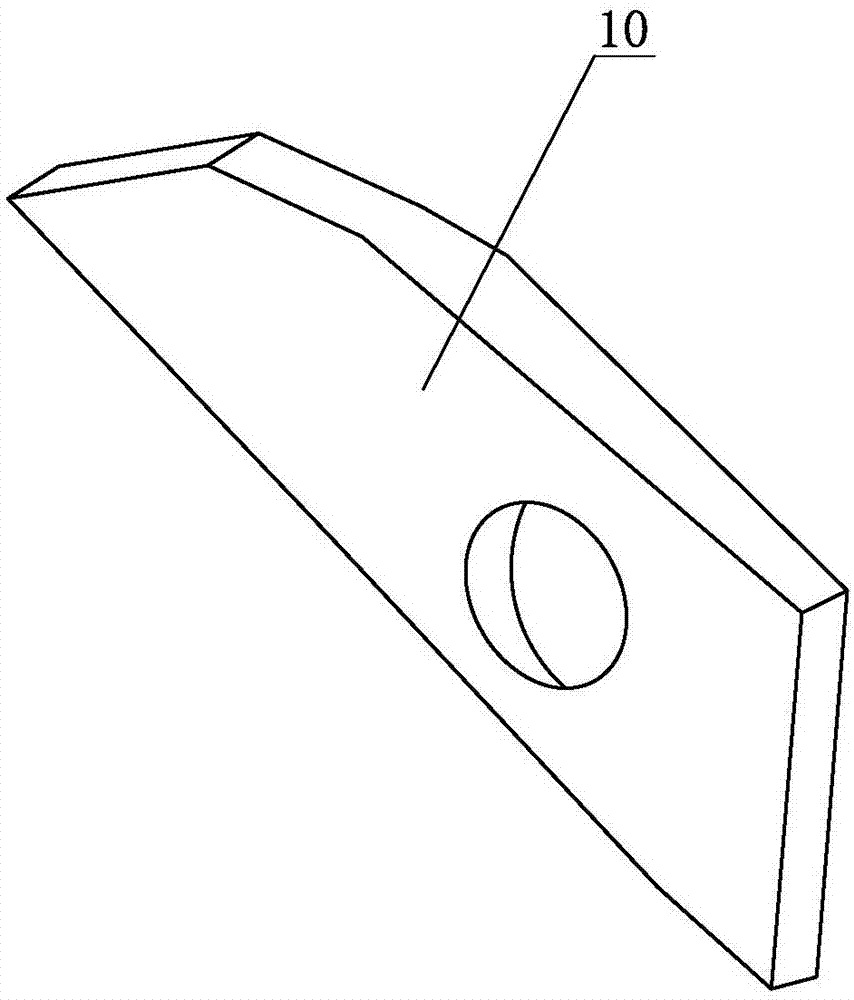

圖2是本實用新型實施例一中擋片的立體結構示意圖。
其中:1、機架;2、分切平臺;3、分切輥;4、環形分切刀;5、支撐板;6、連接機構;7、進料端;8、出料端;9、橫桿;10、擋片;11、限位傳動棍;12、環形凹槽;13、收卷輥;14、放卷輥;15、環形擋片;16、卷筒;17、卡位條;18、滑動槽;19、螺栓;20、支撐塊。
具體實施方式
下面結合附圖及實施例對本實用新型作進一步描述:
實施例一:參見圖1、2所示,一種分條機,包括機架1及設置于機架1上的分切平臺2,所述分切平臺2上設有分切輥3,所述分切輥3的外緣面上設有復數片環形分切刀4;所述分切輥3的兩端分別設有一支撐板5,每塊所述支撐板5上設有一連接機構6,所述分切輥3的兩端分別與所述連接機構6相連;所述分切輥3的左側為進料端7,右側為出料端8,所述出料端8處設有一橫桿9,所述橫桿9的兩端經支撐塊20安裝于所述分切平臺2 上,且所述橫桿9平行于所述分切輥3設置;所述橫桿9上安裝有復數塊擋片10,每塊所述擋片10分別插于相鄰所述環形分切刀4之間,且所述擋片10與所述環形分切刀4之間設有間隙;所述橫桿9的右側還設有一限位傳動棍11,所述限位傳動棍11平行于所述橫桿9設置,所述限位傳動棍11的外緣面上設有復數條環形凹槽12,每條所述環形凹槽正對一塊擋片設置,且所述擋片對應插設于一條環形凹槽內。
參見圖1所示,所述機架1的右側下部設有收卷輥13,所述機架1的左側下部設有放卷輥14,所述收卷輥13及放卷輥14平行于所述分切輥3設置。
在本實施例中,在使用時,將寬度較大的標簽原材料放置到收卷棍上,然后將原材料拉動到分切平臺上,通過分切棍的下方,利用環形分切刀對原材料進行分條,每根分條之后的產品會被擋片擋住,這樣能夠放置產品被復卷到收卷棍上,然后再通過限位傳動棍的環形凹槽對產品壓住傳動,這樣不僅能夠防止產品被復卷到收卷棍上,還能夠?qū)Ξa(chǎn)品進行傳動導向,而且還能夠利用環形凹槽的側壁對產品進行限位,這樣能夠防止產品跑偏,便于后續的收卷。
參見圖1所示,所述收卷棍13上均布有復數塊環形擋片15,相鄰環形擋片之間的距離大于相鄰環形分切刀之間的距離。相鄰所述環形擋片之間的收卷棍上分別設有一卷筒16,所述卷筒套設于所述收卷棍上,所述環形擋片套設于所述收卷棍上。
在本實施例中,在分條好的產品進行收卷時,通過環形擋片的設置,這樣能夠?qū)⒏鹘M分條好的產品區分開,同時通過卷筒的設置,這樣每組產品都能夠被復卷到卷筒上面,這樣便于將復卷好的產品從收卷棍上取下,也便于收納及后續的分切工序。
參見圖1所示,所述分切輥3的左側還設有兩根卡位條17,所述卡位條17垂直于所述分切輥3設置,且所述卡位條17下方的分切平臺2上還設有滑動槽18,所述滑動槽18平行于所述分切輥設置,所述卡位條17經螺栓19滑動安裝于所述滑動槽18內。
在本實施例中,通過卡位條及滑動槽的設置,這樣在使用時,能夠調節兩根卡位條之間的距離,這樣能夠?qū)Σ煌瑢挾鹊漠a(chǎn)品進行限位,保證分條質量,防止不均勻的問題出現。
所述環形凹槽的寬度大于所述擋片的厚度。
所述擋片的底面與所述分切平臺相互平行設置,每塊所述擋片的前端分別插于相鄰所述環形滾刀片之間;所述擋片的前端與所述分切輥的外緣面之間設有2mm~5mm的間距,所述擋片前端的頂面呈傾斜面。
技術特征:
1.一種分條機,其特征在于:包括機架及設置于機架上的分切平臺,所述分切平臺上設有分切輥,所述分切輥的外緣面上設有復數片環形分切刀;所述分切輥的兩端分別設有一支撐板,每塊所述支撐板上設有一連接機構,所述分切輥的兩端分別與所述連接機構相連;所述分切輥的左側為進料端,右側為出料端,所述出料端處設有一橫桿,所述橫桿的兩端經支撐塊安裝于所述分切平臺上,且所述橫桿平行于所述分切輥設置;所述橫桿上安裝有復數塊擋片,每塊所述擋片分別插于相鄰所述環形分切刀之間,且所述擋片與所述環形分切刀之間設有間隙;所述橫桿的右側還設有一限位傳動棍,所述限位傳動棍平行于所述橫桿設置,所述限位傳動棍的外緣面上設有復數條環形凹槽,每條所述環形凹槽正對一塊擋片設置,且所述擋片對應插設于一條環形凹槽內。
2.根據權利要求1所述的分條機,其特征在于:所述分切輥的左側還設有兩根卡位條,所述卡位條垂直于所述分切輥設置,且所述卡位條下方的分切平臺上還設有滑動槽,所述滑動槽平行于所述分切輥設置,所述卡位條經螺栓滑動安裝于所述滑動槽內。
3.根據權利要求1所述的分條機,其特征在于:所述環形凹槽的寬度大于所述擋片的厚度。
4.根據權利要求1所述的分條機,其特征在于:所述擋片的底面與所述分切平臺相互平行設置,每塊所述擋片的前端分別插于相鄰所述環形滾刀片之間;所述擋片的前端與所述分切輥的外緣面之間設有2mm ~5mm 的間距,所述擋片前端的頂面呈傾斜面。
5.根據權利要求1所述的分條機,其特征在于:所述機架的右側下部設有收卷輥,所述機架的左側下部設有放卷輥,所述收卷輥及放卷輥平行于所述分切輥設置。
6.根據權利要求5所述的分條機,其特征在于:所述收卷棍上均布有復數塊環形擋片,相鄰環形擋片之間的距離大于相鄰環形分切刀之間的距離。
7.根據權利要求6所述的分條機,其特征在于:相鄰所述環形擋片之間的收卷棍上分別設有一卷筒,所述卷筒套設于所述收卷棍上,所述環形擋片套設于所述收卷棍上。
技術總結
本實用新型公開了一種分條機,其特征在于:包括機架及設置于機架上的分切平臺,所述分切平臺上設有分切輥,分切輥的外緣面上設有復數片環形分切刀;分切輥的左側為進料端,右側為出料端,所述出料端處設有一橫桿,所述橫桿的兩端經支撐塊安裝于所述分切平臺上,且所述橫桿平行于所述分切輥設置;所述橫桿上安裝有復數塊擋片,每塊所述擋片分別插于相鄰所述環形分切刀之間,且所述擋片與所述環形分切刀之間設有間隙;所述橫桿的右側還設有一限位傳動棍,所述限位傳動棍平行于所述橫桿設置,所述限位傳動棍的外緣面上設有復數條環形凹槽,每條所述環形凹槽正對一塊擋片設置,且所述擋片對應插設于一條環形凹槽內。本實用新型提高了標簽的分條質量。
技術研發人員:竇偉強;朱杰;閔博飛;徐孝平
受保護的技術使用者:開普洛克(蘇州)材料科技有限公司
