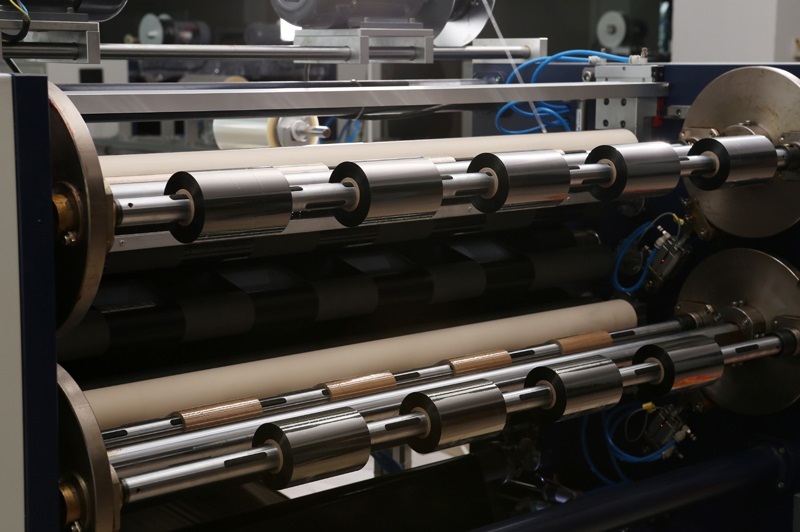

碳帶分條機的制作方法

2024年01月24日國知局瀏覽量:0

碳帶分條機的制作方法

專利名稱:碳帶分條機的制作方法

技術領域:

本明涉及一種分條機,特別涉及一種碳帶分條機,用于超薄型碳帶的分切。

背景技術:

在超薄型碳帶分切過程中,皺折的產生對產品的質量產生重要影響,現有的超薄 型碳帶分條機,它包括原料組機構、引導膜機構、分切刀機構、收巻組機構、傳動消音機構 和廢料收巻機構,原料組機構由原料管、原料架和固定搭扣組成。這種分條機缺少有效控制 碳帶分切時所需張力,碳帶運行中容易產生皺折,同時不能能針對不同材料的厚薄及時調 整原料的位置,使得皺折大量產生。

實用新型內容本實用新型的目的是為了解決上述現有技術的不足,而提供能有效控制碳帶分切 時所需張力,減少碳帶運行中的皺折,靈活操控產品的松緊,同時能針對不同材料的厚薄及 時調整原料的位置,達到減少皺折產生目的的碳帶分條機。 本實用新型的目的是通過如下技術方案來實現的碳帶分條機,它包括原料組 機構、引導膜機構、分切刀機構、收巻組機構、傳動消音機構和廢料收巻機構,原料組機構包 括原料軸、左墻板、右墻板和固定搭扣,其特征在于原料組機構還包括一個固定在墻板上并 與原料軸相連的磁粉離合器裝置,及固定在另一墻板上并與原料軸相連的微調機構。 所述微調機構由一個可前后微調的滑塊裝置及一個可左右微調的螺桿裝置組成。 所述引導膜機構由十六條高平整度鋁輪構成,所有這些滾輪能最大限度的控制皺 折的產生。使產品的表面平整,端面光潔。 所述收巻組機構由頂尖裝置,收盤裝置,兩個磁粉離合器裝置組成,頂尖裝置能有

效控制直徑8mm 直徑25mm巻取軸在收巻時所引起的震動使產品表面平整,端面光潔;收巻盤裝置有微型氣缸定位裝置,能減輕收巻時巻取軸轉動時產生的震動,支撐軸一端裝有電磁定位盤,使收巻盤換軸時,轉動角度非常精準,同時收巻盤上有巻取軸互換裝置。實現了機器在不停機的情況下可以互換巻取軸的目的,兩個磁粉離合器分別控制上、下兩個收

巻盤上的兩組巻取軸,可任意調整巻取軸的轉速,有效控制產品的松緊度和平整度。 所述廢料收巻機構由兩個磁粉離合器組成,分別控制左右兩條廢料收巻軸,使廢料收巻平整,不易斷帶。 本實用新型由于采用了上述結構,磁粉離合器能有效控制碳帶分切時所需張力, 減少碳帶運行中的皺折,靈活操控產品的松緊,微調機構能針對不同材料的厚薄及時調整 原料的位置,達到減少皺折產生的目的。

圖1是本實用新型結構圖示意圖; 圖2是原料組機構結構圖示意圖。[0012] 具體實施案例

以下結合附圖對本實用新型作進一步說明 在圖1和圖2中,碳帶分條機,它包括原料組機構1、引導膜機構2、分切刀機構3、 收巻組機構5、傳動消音機構6和廢料收巻機構7,原料組機構1包括原料軸8、左墻板9、右 墻板10和固定搭扣11,一個固定在左墻板9上并與原料軸相連的磁粉離合器裝置12,及固 定在右墻板上并與原料軸相連的微調機構13,所述微調機構13由一個可前后微調的滑塊 裝置14及一個可左右微調的螺桿裝置組成15,所述引導膜機構由十六條高平整度鋁輪16 構成, 所述收巻組機構由收盤裝置24,兩個磁粉離合器裝置25組成,收巻盤裝置有微型 氣缸定位裝置26。 以上是本實用新型一具體實施例,然而本領域的普通技術人員仍可作出不脫離本 實用新型的方案仍落入本實用新型的保護范圍。

權利要求碳帶分條機,它包括原料組機構、引導膜機構、分切刀機構、收卷組機構、傳動消音機構和廢料收卷機構,原料組機構包括原料軸、左墻板、右墻板和固定搭扣,其特征在于原料組機構還包括一個固定在墻板上并與原料軸相連的磁粉離合器裝置,及固定在另一墻板上并與原料軸相連的微調機構。

2. 如權利要求1所述的碳帶分條機,其特征在于所述微調機構由一個可前后微調的滑 塊裝置及一個可左右微調的螺桿裝置組成。

專利摘要本實用新型供一種碳帶分條機,它包括原料組機構、引導膜機構、分切刀機構、收卷組機構、傳動消音機構和廢料收卷機構,原料組機構包括原料軸、左墻板、右墻板和固定搭扣,其特征在于原料組機構還包括一個固定在墻板上并與原料軸相連的磁粉離合器裝置,及固定在另一墻板上并與原料軸相連的微調機構。本實用新型由于采用了上述結構,磁粉離合器能有效控制碳帶分切時所需張力,減少碳帶運行中的皺折,靈活操控產品的松緊,微調機構能針對不同材料的厚薄及時調整原料的位置,達到減少皺折產生的目的。

文檔編號B26D1/00GK201446546SQ20092006090

公開日2010年5月5日 申請日期2009年7月21日 優先權日2009年7月21日

發明者羅永輝 申請人:羅永輝
