一種紙張分切機的制作方法

2024年01月29日國知局瀏覽量:0

一種紙張分切機的制作方法

本發明涉及紙張分切技術領域,具體為一種紙張分切機。

背景技術:

紙張分切機是一種對紙張進行分切處理的切割裝置,其主要由傳送帶、旋轉刀片、切割刀片、脈沖裝置、凸輪、伸縮桿、驅動器、壓縮桿和擋柱這九個部分組成,隨著科學技術的發展紙張分切機的種類越來越多,對于紙張分切機需求越來越高。

而現在使用的紙張分切機還多多少少的存在一些不足,比如現在使用的紙張分切機的工作原理復雜難以操作,有的沒有設置可以調節紙張切割長度的滑槽,使得一個機器只能夠進行特定需要的紙張的分切,適用范圍太小,有的沒有設置墊板,使得紙張?jiān)谇懈畹臅r(shí)候容易損傷傳送帶,設計不具有人性化,無法滿足使用的需要,所以針對這種情況的存在,現在需要進行相關設備的創新設計。

技術實現要素:

本發明的目的在于提供一種紙張分切機,以解決上述背景技術中提出的現在使用的紙張分切機的工作原理復雜難以操作,有的沒有設置可以調節紙張切割長度的滑槽,使得一個機器只能夠進行特定需要的紙張的分切,適用范圍太小,有的沒有設置墊板,使得紙張?jiān)谇懈畹臅r(shí)候容易損傷傳送帶,設計不具有人性化的問題。

為實現上述目的,本發明提供如下技術方案:一種紙張分切機,包括轉輪、驅動器、旋轉刀片、滑槽、脈沖裝置、第二電動機和支撐柱,所述轉輪與傳送帶相連接,且其與第三電動機相連接,所述傳送帶上設置有墊板和分割縫,所述驅動器通過伸縮桿與保護罩相連接,且保護罩內部設置有第一電動機,所述旋轉刀片與第一電動機相連接,所述滑槽通過滾輪與伸縮桿相連接,且其與連接鋼梁相連接,所述脈沖裝置與壓縮桿相連接,且壓縮桿與切割刀片相連接,所述第二電動機上設置有凸輪,且凸輪與擋柱相連接,所述支撐柱與連接鋼梁相連接。

優選的,所述伸縮桿上下移動距離范圍為0-15cm,且其左右移動距離范圍為0-45cm。

優選的,所述壓縮桿上下移動距離范圍為0-2cm。

優選的,所述切割刀片在傳送帶的中間設置有兩片,且其角度變化范圍為0-15°。

優選的,所述擋柱上下移動的距離范圍為0-5cm,且其在傳送帶的兩側各設置有一個。

與現有技術相比,本發明的有益效果是:該紙張分切機,結合現在使用的分切機進行創新設計,本紙張分切機在傳統的紙張分切機的基礎上添加了可以前后移動來調節紙張長度的滑槽,使得機器的適用范圍更廣,還在傳送帶的分隔縫兩側均添加有墊板,不僅使得紙張?jiān)诜智袝r(shí)刀片不會損傷傳送帶,還使得分切之后的紙張都有支撐點而不會發生傾斜,設計更加具有人性化。

附圖說明

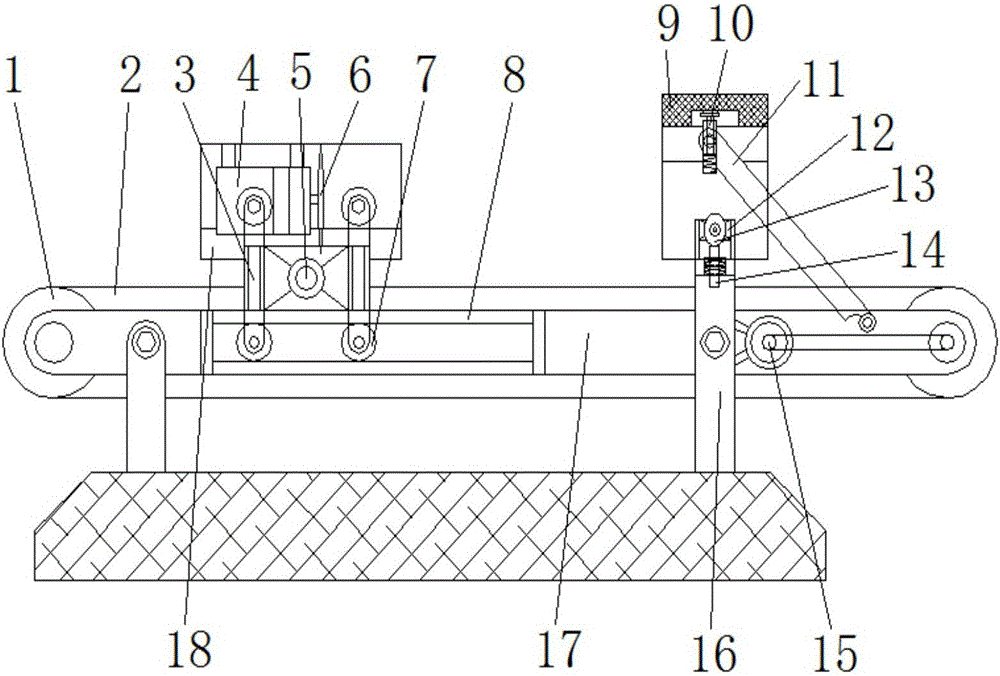

圖1為本發明結構示意圖;

圖2為本發明傳送帶結構示意圖。

圖中:1、轉輪,2、傳送帶,3、伸縮桿,4、第一電動機,5、驅動器,6、旋轉刀片,7、滾輪,8、滑槽,9、脈沖裝置,10、壓縮桿,11、切割刀片,12、第二電動機,13、凸輪,14、擋柱,15、第三電動機,16、支撐柱,17、連接鋼梁,18、保護罩,19、墊板,20、分割縫。

具體實施方式

下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例?;诒景l(fā)明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。

請參閱圖1-2,本發明提供一種技術方案:一種紙張分切機,包括轉輪1、傳送帶2、伸縮桿3、第一電動機4、驅動器5、旋轉刀片6、滾輪7、滑槽8、脈沖裝置9、壓縮桿10、切割刀片11、第二電動機12、凸輪13、擋柱14、第三電動機15、支撐柱16、連接鋼梁17、保護罩18、墊板19和分割縫20,轉輪1與傳送帶2相連接,且其與第三電動機15相連接,傳送帶2上設置有墊板19和分割縫20,驅動器5通過伸縮桿3與保護罩18相連接,且保護罩18內部設置有第一電動機4,伸縮桿3上下移動距離范圍為0-15cm,且其左右移動距離范圍為0-45cm,旋轉刀片6與第一電動機4相連接,滑槽8通過滾輪7與伸縮桿3相連接,且其與連接鋼梁17相連接,脈沖裝置9與壓縮桿10相連接,且壓縮桿10與切割刀片11相連接,切割刀片11在傳送帶2的中間設置有兩片,且其角度變化范圍為0-15°,壓縮桿10上下移動距離范圍為0-2cm,第二電動機12上設置有凸輪13,且凸輪13與擋柱14相連接,擋柱14上下移動的距離范圍為0-5cm,且其在傳送帶2的兩側各設置有一個,支撐柱16與連接鋼梁17相連接。

工作原理:在使用該紙張分切機之前,需要對整個紙張分切機進行簡單的結構了解,首先將分切機放置到合適的位置,然后將輸紙機與分切機相連接,使得分切機的傳送帶上會一直保持有紙張,然后根據需要通過滾輪7在滑槽8上移動保護罩18,當距離達到要求后便將滾輪7固定柱,然后開啟整個分切機,當紙張通過傳送帶2運輸通過保護罩18的下端到達擋柱14處時,通過調試過的擋柱14會正好被第二電動機12帶動凸輪13的壓到最低點,使得紙張不能夠繼續前進,這時伸縮桿3在驅動器5的作用下會向下收縮,使得被第一電動機4帶動而高速旋轉的旋轉刀片6也會跟著下降而將整個紙張切斷,切斷后擋柱14正好上升到最高點,使得整個紙張會繼續向前移動,在脈沖裝置9和壓縮桿10的作用下切割刀片11會上下移動使得紙張被等分成幾份,這就是整個紙張分切機的工作流程。

盡管參照前述實施例對本發明進行了詳細的說明,對于本領域的技術人員來說,其依然可以對前述各實施例所記載的技術方案進行修改,或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本發明的保護范圍之內。

技術特征:

1.一種紙張分切機,包括轉輪(1)、驅動器(5)、旋轉刀片(6)、滑槽(8)、脈沖裝置(9)、第二電動機(12)和支撐柱(16),其特征在于:所述轉輪(1)與傳送帶(2)相連接,且其與第三電動機(15)相連接,所述傳送帶(2)上設置有墊板(19)和分割縫(20),所述驅動器(5)通過伸縮桿(3)與保護罩(18)相連接,且保護罩(18)內部設置有第一電動機(4),所述旋轉刀片(6)與第一電動機(4)相連接,所述滑槽(8)通過滾輪(7)與伸縮桿(3)相連接,且其與連接鋼梁(17)相連接,所述脈沖裝置(9)與壓縮桿(10)相連接,且壓縮桿(10)與切割刀片(11)相連接,所述第二電動機(12)上設置有凸輪(13),且凸輪(13)與擋柱(14)相連接,所述支撐柱(16)與連接鋼梁(17)相連接。

2.根據權利要求1所述的一種紙張分切機,其特征在于:所述伸縮桿(3)上下移動距離范圍為0-15cm,且其左右移動距離范圍為0-45cm。

3.根據權利要求1所述的一種紙張分切機,其特征在于:所述壓縮桿(10)上下移動距離范圍為0-2cm。

4.根據權利要求1所述的一種紙張分切機,其特征在于:所述切割刀片(11)在傳送帶(2)的中間設置有兩片,且其角度變化范圍為0-15°。

5.根據權利要求1所述的一種紙張分切機,其特征在于:所述擋柱(14)上下移動的距離范圍為0-5cm,且其在傳送帶(2)的兩側各設置有一個。

技術總結

本發明公開了一種紙張分切機,包括轉輪、驅動器、旋轉刀片、滑槽、脈沖裝置、第二電動機和支撐柱,所述轉輪與傳送帶相連接,所述傳送帶上設置有墊板和分割縫,所述驅動器通過伸縮桿與保護罩相連接,所述旋轉刀片與第一電動機相連接,所述脈沖裝置與壓縮桿相連接,所述第二電動機上設置有凸輪,所述支撐柱與連接鋼梁相連接。該紙張分切機,結合現在使用的分切機進行創新設計,本紙張分切機在傳統的紙張分切機的基礎上添加了可以前后移動來調節紙張長度的滑槽,使得機器的適用范圍更廣,還在傳送帶的分隔縫兩側均添加有墊板,不僅使得紙張?jiān)诜智袝r(shí)刀片不會損傷傳送帶,還使得分切之后的紙張都有支撐點而不會發生傾斜,設計更加具有人性化。

技術研發人員:袁瑜

受保護的技術使用者:江西宜人家食品有限公司

文檔號碼:201611177905

技術研發日:2016.12.19

技術公布日:2017.05.10
