一種刀頭間距調節方便的膠帶分切機的制作方法

2024年02月03日國知局瀏覽量:0

一種刀頭間距調節方便的膠帶分切機的制作方法

1.本實用新型涉及膠帶分切機領域,更具體地說,涉及一種刀頭間距調節方便的膠帶分切機。

背景技術:

2.膠帶機是用于生產膠帶或者類似膠帶產品并將其分切成多條窄幅材料的機械設備的機器設備。

3.現有的膠帶分切機主要是由多個切割刀片以及操作臺組成,操作臺上安裝有多個分切的刀片,由于無法更改刀頭之間的間距,導致只能生產同一寬度的產品,使用不便。

技術實現要素:

4.1.要解決的技術問題

5.針對現有技術中存在的問題,本實用新型的目的在于提供一種刀頭間距調節方便的膠帶分切機,它可以利用摩擦力將環刀固定,并利用滾動摩擦力使環刀水平移動,便于調節環刀間距,擴大生產范圍。

6.2.技術方案

7.為解決上述問題,本實用新型采用如下的技術方案。

8.一種刀頭間距調節方便的膠帶分切機,包括兩個主體、膠帶、導向機構、第一工作軸、第二工作軸和平移機構;

9.兩個主體左端共同固定設有支撐架,支撐架上側可拆卸連接有母卷轉軸,膠帶固定設于母卷轉軸外端面,導向機構設于兩個主體之間,導向機構用于改變膠帶進料的方向,第一工作軸轉動連接于兩個主體之間,第一工作軸外側套設有刀槽套筒,第二工作軸設于第一工作軸上側且轉動連接于兩個主體之間,主體內設有驅動裝置,驅動裝置用于驅動轉動輥和軸轉動,第二工作軸外端面套設有環刀套筒,環刀套筒與刀槽套筒的數量至少為一組,平移機構設于環刀套筒與刀槽套筒內。

10.優選的,支撐架上側開設有用于支撐母卷轉軸的凹槽,母卷轉軸外端面兩側位于支撐架的凹槽內。

11.優選的,導向機構包括轉動連接于兩個主體之間的第一導向輥,第一導向輥右側設有轉動連接于主體的第二導向輥,第二導向輥能夠縮短第一導向輥與第二工作軸之間的膠帶的進程,進而防止膠帶出現褶皺。

12.優選的,環刀套筒外端面固定設有環刀,刀槽套筒內遠離第一工作軸一側開設有刀槽,環刀與刀槽位于同一平面。

13.優選的,平移機構包括第一平移腔、第二平移腔和滾輪;

14.第一平移腔設于第一工作軸與刀槽套筒之間,第二平移腔設于第二工作軸與環刀套筒之間,環刀套筒與刀槽套筒內分別設有連通于第二平移腔與第一平移腔的滾輪腔,滾輪轉動連接于滾輪腔左右兩壁之間,進而使環刀套筒與刀槽套筒能沿第二工作軸與第一工作軸軸向移動。

15.優選的,刀槽套筒與環刀套筒內均設有貫穿的螺柱,螺柱分別與刀槽套筒與環刀套筒之間螺紋連接,螺柱上端固定設有螺母。

16.3.有益效果

17.相比于現有技術,本實用新型的優點在于:

18.(1)本方案通過螺柱與轉動輥外端相抵緊方式利用摩擦力將環刀固定,當環刀失去摩擦力束縛后,利用滾動摩擦力使環刀水平移動,便于調節環刀間距,擴大生產范圍。

19.(2)本方案通過滾動摩擦移動環刀,防止轉動輥與刀槽套筒以及環刀套筒直接接觸而損壞,影響使用壽命。

附圖說明

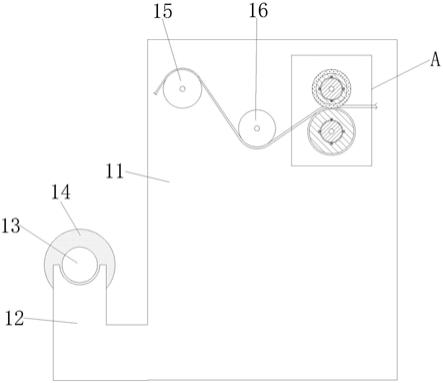

20.圖1為本實用新型的主視結構示意圖;

21.圖2為圖1中a處的結構放大示意圖;

22.圖3為圖2中b-b處的結構示意圖;

23.圖4為圖2中c-c處的結構示意圖。

24.圖中標號說明:

25.11、主體;12、支撐架;13、母卷轉軸;14、膠帶;15、第一導向輥;16、第二導向輥;17、第一工作軸;18、刀槽套筒;19、第一平移腔;20、刀槽;21、第二工作軸;22、環刀套筒;23、第二平移腔;24、滾輪腔;25、滾輪;26、環刀;27、螺柱;28、螺母。

具體實施方式

26.請參閱圖1-4的一種刀頭間距調節方便的膠帶分切機,包括兩個主體11、膠帶14、導向機構、第一工作軸17、第二工作軸21和平移機構。

27.兩個主體11左端共同固定設有支撐架12,支撐架12上側可拆卸連接有母卷轉軸13,膠帶14固定設于母卷轉軸13外端面,導向機構設于兩個主體11之間,導向機構用于改變膠帶14進料的方向,第一工作軸17轉動連接于兩個主體11之間,第一工作軸17外側套設有刀槽套筒18,第二工作軸21設于第一工作軸17上側且轉動連接于兩個主體11之間,主體11內設有驅動裝置,驅動裝置用于驅動導向輥和工作軸轉動,第二工作軸21外端面套設有環刀套筒22,環刀套筒22與刀槽套筒18的數量至少為一組,平移機構設于環刀套筒22與刀槽套筒18內。

28.支撐架12上側開設有用于支撐母卷轉軸13的凹槽,母卷轉軸13外端面兩側位于支撐架12的凹槽內。

29.導向機構包括轉動連接于兩個主體11之間的第一導向輥15,第一導向輥15右側設有轉動連接于主體11的第二導向輥16,第二導向輥16能夠縮短第一導向輥15與第二工作軸21之間的膠帶14的進程,進而防止膠帶14出現褶皺。

30.環刀套筒22外端面固定設有環刀26,刀槽套筒18內遠離第一工作軸17一側開設有刀槽20,環刀26與刀槽20位于同一平面。

31.平移機構包括第一平移腔19、第二平移腔23和滾輪25。

32.第一平移腔19設于第一工作軸17與刀槽套筒18之間,第二平移腔23設于第二工作

軸21與環刀套筒22之間,環刀套筒22與刀槽套筒18內分別設有連通于第二平移腔23與第一平移腔19的滾輪腔24,滾輪25轉動連接于滾輪腔24左右兩壁之間,進而使環刀套筒22與刀槽套筒18能沿第二工作軸21與第一工作軸17軸向移動。

33.刀槽套筒18與環刀套筒22內均設有貫穿的螺柱27,螺柱27分別與刀槽套筒18與環刀套筒22之間螺紋連接,螺柱27上端固定設有螺母28。

34.使用者先通過螺母28手動旋緊螺柱27,此時螺柱27下端與第二工作軸21以及第一工作軸17外端面抵緊,進而將刀槽套筒18與環刀套筒22的固定,再啟動主體11,主體11通過驅動裝置帶動第一導向輥15和第二導向輥16轉動,進而使膠帶14進料,當膠帶14經過刀槽套筒18外端面時,環刀26將膠帶14分為兩部分,進而完成切割,當使用者需要調節環刀26的間距時,停止主體11并手動反方向轉動螺母28,進而將螺柱27旋出,此時,刀槽套筒18和環刀套筒22分別與第一工作軸17和第二工作軸21之間失去螺柱27的摩擦力束縛,使用者手動使刀槽套筒18與環刀套筒22同步水平移動,進而調節環刀26的間距,當使用者將環刀26調節至合適位置后,再手動轉動螺母28并使螺柱27旋緊,重新使刀槽套筒18和環刀套筒22固定。

技術特征:

1.一種刀頭間距調節方便的膠帶分切機,其特征在于:包括兩個主體(11)、膠帶(14)、導向機構、第一工作軸(17)、第二工作軸(21)和平移機構;兩個主體(11)左端共同固定設有支撐架(12),支撐架(12)上側可拆卸連接有母卷轉軸(13),膠帶(14)固定設于母卷轉軸(13)外端面,導向機構設于兩個主體(11)之間,導向機構用于改變膠帶(14)進料的方向,第一工作軸(17)轉動連接于兩個主體(11)之間,第一工作軸(17)外側套設有刀槽套筒(18),第二工作軸(21)設于第一工作軸(17)上側且轉動連接于兩個主體(11)之間,第二工作軸(21)外端面套設有環刀套筒(22),環刀套筒(22)與刀槽套筒(18)的數量至少為一組,平移機構設于環刀套筒(22)與刀槽套筒(18)內。2.根據權利要求1所述的一種刀頭間距調節方便的膠帶分切機,其特征在于:支撐架(12)上側開設有用于支撐母卷轉軸(13)的凹槽,母卷轉軸(13)外端面兩側位于支撐架(12)的凹槽內。3.根據權利要求1所述的一種刀頭間距調節方便的膠帶分切機,其特征在于:導向機構包括轉動連接于兩個主體(11)之間的第一導向輥(15),第一導向輥(15)右側設有轉動連接于主體(11)的第二導向輥(16),第二導向輥(16)能夠縮短第一導向輥(15)與第二工作軸(21)之間的膠帶(14)的進程,進而防止膠帶(14)出現褶皺。4.根據權利要求1所述的一種刀頭間距調節方便的膠帶分切機,其特征在于:環刀套筒(22)外端面固定設有環刀(26),刀槽套筒(18)內遠離第一工作軸(17)一側開設有刀槽(20),環刀(26)與刀槽(20)位于同一平面。5.根據權利要求1所述的一種刀頭間距調節方便的膠帶分切機,其特征在于:平移機構包括第一平移腔(19)、第二平移腔(23)和滾輪(25);第一平移腔(19)設于第一工作軸(17)與刀槽套筒(18)之間,第二平移腔(23)設于第二工作軸(21)與環刀套筒(22)之間,環刀套筒(22)與刀槽套筒(18)內分別設有連通于第二平移腔(23)與第一平移腔(19)的滾輪腔(24),滾輪(25)轉動連接于滾輪腔(24)左右兩壁之間,進而使環刀套筒(22)與刀槽套筒(18)能沿第二工作軸(21)與第一工作軸(17)軸向移動。6.根據權利要求5所述的一種刀頭間距調節方便的膠帶分切機,其特征在于:刀槽套筒(18)與環刀套筒(22)內均設有貫穿的螺柱(27),螺柱(27)分別與刀槽套筒(18)與環刀套筒(22)之間螺紋連接,螺柱(27)上端固定設有螺母(28)。

技術總結

本實用新型公開了一種刀頭間距調節方便的膠帶分切機,屬于膠帶分切機領域。一種刀頭間距調節方便的膠帶分切機,包括兩個主體、膠帶、導向機構、第一工作軸、第二工作軸和平移機構,兩個主體左端共同固定設有支撐架,支撐架上側可拆卸連接有母卷轉軸,膠帶固定設于母卷轉軸外端面,導向機構設于兩個主體之間,導向機構用于改變膠帶進料的方向,第一工作軸轉動連接于兩個主體之間,本方案通過螺柱與轉動輥外端相抵緊方式利用摩擦力將環刀固定,當環刀失去摩擦力束縛后,利用滾動摩擦力使環刀水平移動,便于調節環刀間距,擴大生產范圍。擴大生產范圍。擴大生產范圍。

技術研發人員:傅丹君

受保護的技術使用者:浦江新洲粘膠制品有限公司

技術研發日:2021.08.02

技術公布日:2022/1/14
