銅箔分切機收卷壓輥裝置的制作方法

2024年02月17日國知局瀏覽量:0

銅箔分切機收卷壓輥裝置的制作方法

本實用新型涉及分切機技術領域,尤其涉及銅箔分切機收卷壓輥裝置。

背景技術:

銅箔多卷分切機一般由開卷、導向輥再向切刀軸進行分條再收卷的過程,通過精密張力控制進行控制張力再收卷的過程;操作時根據不同銅箔厚度和寬度設定合理張力參數達到收卷,由于超薄銅箔兩面粗糙度小,故超薄銅箔分切機收卷對收卷精度要求較高,同時因為銅箔超薄,收卷軸收卷時易出現起皺橫紋、表面有波浪條紋等現象、張力加大時出現起皺打折、減小張力時又出現竄卷現象,造成超薄銅箔分切機收卷卷小現象,如:9微米以下銅箔收卷造成米數短小卷下卷現象制約超薄銅箔發展;隨著市場要求對于成本下降,要求超薄銅箔收卷卷重也越來越大,如:8微米厚600mm寬銅箔,從原要求20-60公斤每卷增加到60-150公斤每卷,這樣就給銅箔分切機提出更高要求,單卷重量提高,減少使用時異停更換卷頻率、減少銅箔接卷次數、減少銅箔卷底不良等報廢,以達到提高工作效率、降低生產成本的目的。但這樣就給生產超薄銅箔帶來難度,從分切機收卷結構和超薄銅箔自身性能特殊性,增加收卷長度就增加難度,由于銅箔薄、光毛面粗糙度小,紙芯材料限制等結構影響,收卷長度增加就出現嚴重橫紋、表面有波浪條紋不良和打滑現象。

中國實用新型專利公開號cn204588212u公開了一種銅箔分切機收卷壓輥裝置,包括分切機機架,所述分切機機架固定有壓輥導軌固定架,所述壓輥導軌固定架上固定有壓輥后退導軌,壓輥兩端安裝有軸承,所述壓輥通過該軸承安裝于所述壓輥后退導軌上。該裝置雖然能夠在收卷軸在收卷銅箔的過程中,將收卷軸上的銅箔壓緊,但壓輥后退導軌比較占空間,且壓輥給予收卷輥的壓力不夠。

技術實現要素:

本實用新型要解決的技術問題是現有的銅箔分切機收卷壓輥裝置占用空間大,給予的壓力不夠,為此提供一種銅箔分切機收卷壓輥裝置。

本實用新型的技術方案是:銅箔分切機收卷壓輥裝置,它包括分切機機架和收卷輥,所述分切機機架上還固接有平行且位于收卷輥上方的支撐輥,所述支撐輥的兩端分別轉動連接有向收卷輥方向延伸的支撐臂,所述支撐臂的自由端連接有與收卷輥平行的壓輥。

上述方案的改進是所述支撐臂內部充填有填充物,所述支撐臂上開設有填充口。

上述方案中所述填充物為流動介質。

上述方案的另一改進是所述壓輥內部充填有填充物,所述壓輥的一端開設有填充口。

上述方案中所述填充物為流動介質。

上述方案中所述支撐臂為弧形。

本實用新型的有益效果是在收卷輥上方設置壓輥,利用壓輥的重力壓靠在收卷輥的表面,提供足夠的壓緊力,隨著收卷輥上收卷的銅箔的厚度增加,壓輥在以支撐輥為軸心做擺動,占用空間小,結構更緊湊。

附圖說明

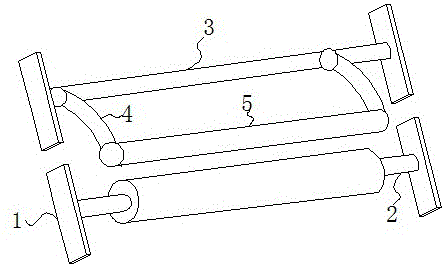

圖1是本實用新型示意圖;

圖中,1、分切機機架,2、收卷輥,3、支撐輥,4、支撐臂,5、壓輥。

具體實施方式

下面結合附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述。顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所有其他實施例,都屬于本實用新型的保護范圍。

如圖1所示,本實用新型包括分切機機架1和收卷輥2,所述分切機機架上還固接有平行且位于收卷輥上方的支撐輥3,所述支撐輥的兩端分別轉動連接有向收卷輥方向延伸的支撐臂4,所述支撐臂的自由端連接有與收卷輥平行的壓輥5。

實施例1:銅箔分切機收卷壓輥裝置,它包括分切機機架1和收卷輥2,所述分切機機架上還固接有平行且位于收卷輥上方的支撐輥3,所述支撐輥的兩端分別轉動連接有向收卷輥方向延伸的支撐臂4,該支撐臂為弧形,所述支撐臂的自由端連接有與收卷輥平行的壓輥5。其中支撐臂可轉動的連接在支撐輥兩端,支撐臂的長度恰好滿足壓輥搭靠在收卷輥正上方,隨著收卷輥收卷的銅箔增多,壓輥以支撐輥為圓心向上擺動。

實施例2:與實施例1的區別在于支撐臂的長度恰好滿足壓輥搭靠在收卷輥斜上方,即壓輥與收卷輥穩定接觸時壓輥與收卷輥的軸心不共線,這樣壓輥與收卷輥的接觸面積小,壓強大,對銅箔的整平效果更顯著。

實施例3:為了能夠根據需要調整壓輥給予收卷輥的壓力,可以在支撐臂內部充填有填充物,所述支撐臂上開設有填充口。這樣支撐臂的重量可以根據需要調整,而支撐臂的重量會通過壓輥傳遞給收卷輥,進而調節銅箔所受壓力大小。填充物優選是可流動介質,如水,細砂等等,方便充填也方便取出。

實施例4:為了能夠根據需要調整壓輥給予收卷輥的壓力,還可以在壓輥內部充填有填充物,所述壓輥的一端開設有填充口。填充物優選是可流動介質,如水,細砂等等。

上述實施例可以根據需要任意結合,只要得到的方案不沖突都屬于本實用新型的保護范圍內。

本實用新型的使用方法如下:將支撐輥安裝在位于收卷輥上方的機架上,當收卷輥進行收卷時旋轉支撐臂使得壓輥壓在收卷輥上表面,隨著收卷的不斷進行,銅箔厚度的不斷增大,壓輥也隨之圍繞支撐輥旋轉,始終給予收卷輥恒定的壓力,根據需要調節支撐臂的重量和壓輥的重量,確保銅箔能夠合格收卷。

技術特征:

1.銅箔分切機收卷壓輥裝置,它包括分切機機架(1)和收卷輥(2),其特征是:所述分切機機架上還固接有平行且位于收卷輥上方的支撐輥(3),所述支撐輥的兩端分別轉動連接有向收卷輥方向延伸的支撐臂(4),所述支撐臂的自由端連接有與收卷輥平行的壓輥(5)。

2.如權利要求1所述的銅箔分切機收卷壓輥裝置,其特征是:所述支撐臂內部充填有填充物,所述支撐臂上開設有填充口。

3.如權利要求1所述的銅箔分切機收卷壓輥裝置,其特征是:所述壓輥內部充填有填充物,所述壓輥的一端開設有填充口。

4.如權利要求2所述的銅箔分切機收卷壓輥裝置,其特征是:所述填充物為流動介質。

5.如權利要求3所述的銅箔分切機收卷壓輥裝置,其特征是:所述填充物為流動介質。

6.如權利要求1所述的銅箔分切機收卷壓輥裝置,其特征是:所述支撐臂為弧形。

技術總結

本實用新型公開了銅箔分切機收卷壓輥裝置,它包括分切機機架(1)和收卷輥(2),所述分切機機架上還固接有平行且位于收卷輥上方的支撐輥(3),所述支撐輥的兩端分別轉動連接有向收卷輥方向延伸的支撐臂(4),所述支撐臂的自由端連接有與收卷輥平行的壓輥(5)。本實用新型的有益效果是在收卷輥上方設置壓輥,利用壓輥的重力壓靠在收卷輥的表面,提供足夠的壓緊力,隨著收卷輥上收卷的銅箔的厚度增加,壓輥在以支撐輥為軸心做擺動,占用空間小,結構更緊湊。

技術研發人員:何桂青;高鋒

受保護的技術使用者:銅陵市華創新材料有限公司

技術研發日:2019.07.10

技術公布日:2020.04.21
