云母帶的分切裝置的制作方法

2024年02月29日國知局瀏覽量:0

云母帶的分切裝置的制作方法

1.本實用新型屬于云母帶加工設備技術領域,尤其是涉及云母帶的分切裝置。

背景技術:

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布,紙張,絕緣材料、云母帶、薄膜等等)的分切。但是傳統的分切機一般都是單輥單切,切割效率較低,不能滿足生產需求。

技術實現要素:

3.為解決現有技術的缺陷和不足問題;本實用新型的目的在于一種結構簡單,設計合理、使用方便的云母帶的分切裝置,它改進傳統的分切結構配合雙重進料、雙重復卷組件,實現單分切能夠同時分切雙股云母帶,使分切效率相比傳統的分切機提高一倍。

4.為實現上述目的,本實用新型采用的技術方案是:它包含分切機基座、云母帶送料輥架、導引架、雙效分切箱、錯位復卷架;所述的分切機基座的中間鑲嵌固定有雙效分切箱,雙效分切箱的右側設置有導引架,導引架的右側設置有云母帶送料輥架;所述的雙效分切箱的左側設置有錯位復卷架;其中,所述的雙效分切箱的內側上下兩端通過固定墩座與旋接螺桿的配合分別連接有上支撐板和下支撐板,且雙效分切箱的中間連接有分切輥軸,分切輥軸的上下兩端分別與上支撐板和下支撐板內側保持貼合;所述的上支撐板和下支撐板的內表面兩側分別連接有一對按壓輥,兩股云母帶分別通過按壓輥配合穿插在上支撐板和下支撐板與分切輥軸之間實現單輥雙路分切作業。

5.作為優選,所述的旋接螺桿旋接在固定墩座中間,旋接螺桿的底部活動連接在上支撐板和下支撐板上,且上支撐板和下支撐板與固定墩座之間設置有緩沖彈簧一。

6.作為優選,所述的按壓輥的兩端通過連接螺桿配合緩沖彈簧二旋接在上支撐板和下支撐板內壁,實現按壓輥到上支撐板和下支撐板之間的間距調節。

7.作為優選,所述的云母帶送料輥架、雙效分切箱以及錯位復卷架的一側均連接有勻速驅動電機,為云母帶放料輥、分切輥軸以及復卷軸提供動力。

8.作為優選,所述的雙效分切箱的底部設置有卡接柱,與分切機基座中間的限位配合卡接固定,實現雙效分切箱的快速拆卸與組裝。

9.采用上述結構后,本實用新型有益效果為:它改進傳統的分切結構配合雙重進料、雙重復卷組件,實現單分切能夠同時分切雙股云母帶,使分切效率相比傳統的分切機提高一倍。

附圖說明

10.為了更清楚地說明本實用新型實施例或現有技術中的技術方案,本實用新型由下述的具體實施及附圖作以詳細描述。

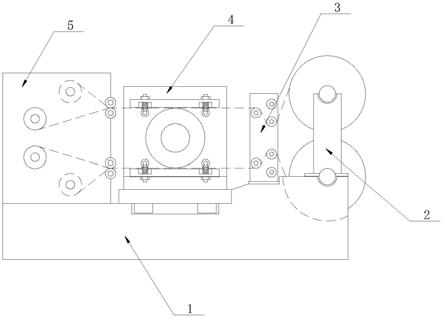

11.圖1為本實用新型的結構示意圖;

12.圖2為本實用新型的雙效分切箱4結構示意圖;

13.圖3為本實用新型的圖2橫向截面圖;

14.圖4為本實用新型的圖2縱向截面圖;

15.附圖標記說明:分切機基座1、云母帶送料輥架2、導引架3、雙效分切箱4、錯位復卷架5、固定墩座6、旋接螺桿7、上支撐板8、下支撐板9、分切輥軸10、按壓輥11、緩沖彈簧一12、緩沖彈簧二13、連接螺桿14。

具體實施方式

16.為使本實用新型的目的、技術方案和優點更加清楚明了,下面通過附圖中示出的具體實施例來描述本實用新型。但是應該理解,這些描述只是示例性的,而并非要限制本實用新型的范圍。此外,在以下說明中,省略了對公知結構和技術的描述,以避免不必要地混淆本實用新型的概念。

17.在此,還需要說明的是,為了避免因不必要的細節而模糊了本實用新型,在附圖中僅僅示出了與根據本實用新型的方案密切相關的結構和/或處理步驟,而省略了與本實用新型關系不大的其他細節。

18.參看如圖1?圖4所示,本具體實施方式采用以下技術方案:它包含分切機基座1、云母帶送料輥架2、導引架3、雙效分切箱4、錯位復卷架5;所述的分切機基座1的中間鑲嵌固定有雙效分切箱4,雙效分切箱4的右側設置有導引架3,導引架3的右側設置有云母帶送料輥架2;所述的雙效分切箱4的左側設置有錯位復卷架5;其中,所述的雙效分切箱4的內側上下兩端通過固定墩座6與旋接螺桿7的配合分別連接有上支撐板8和下支撐板9,且雙效分切箱4的中間連接有分切輥軸10,分切輥軸10的上下兩端分別與上支撐板8和下支撐板9內側保持貼合;所述的上支撐板8和下支撐板9的內表面兩側分別連接有一對按壓輥11,兩股云母帶分別通過按壓輥11配合穿插在上支撐板8和下支撐板9與分切輥軸10之間實現單輥雙路分切作業。

19.進一步,所述的旋接螺桿7旋接在固定墩座6中間,旋接螺桿7的底部活動連接在上支撐板8和下支撐板9上,且上支撐板8和下支撐板9與固定墩座6之間設置有緩沖彈簧一12;固定墩座6焊接在雙效分切箱4內側四角,為上支撐板8和下支撐板9固定提供保障,且固定墩座6內側的緩沖彈簧一12能夠緩沖分切輥軸10切割沖擊,有效的保護分切輥軸10表面的刀片。

20.進一步,所述的按壓輥11的兩端通過連接螺桿14配合緩沖彈簧二13旋接在上支撐板8和下支撐板9內壁,實現按壓輥11到上支撐板8和下支撐板9之間的間距調節,通過旋擰連接螺桿14可進行按壓輥11水平調節以及按壓輥11與上支撐板8和下支撐板9表面間距,使云母帶的很好的按壓,避免分切過程中錯位偏移。

21.其中,所述的云母帶送料輥架2、雙效分切箱4以及錯位復卷架5的一側均連接有勻速驅動電機,為云母帶放料輥、分切輥軸10以及復卷軸提供動力。且各勻速驅動電機保持同一轉速,并在齒輪組的配合下為導輪滾軸提供動力。

22.另外所述的雙效分切箱4的底部設置有卡接柱,與分切機基座1中間的限位配合卡接固定,實現雙效分切箱4的快速拆卸與組裝。這種快速拆裝結構實現雙效分切箱4的模塊

化,能夠根據不同切割材料或者切割方式進行模塊化箱的變換,功能多樣。

23.本具體實施方式的工作原理為:將兩組云母帶架設在云母帶送料輥架2上,云母帶通過導引架3牽引到雙效分切箱4的內部,通過按壓輥11進行按壓,通過分切輥軸10與上支撐板8和下支撐板9之間配合將云母帶分切開,最后通過錯位復卷架5進行發錯位復卷作業;其中,雙效分切箱4在作業時需要進行調整,首先根據云母帶的厚度調節上支撐板8和下支撐板9的位置,使上支撐板8和下支撐板9保持水平,與此同時,調節按壓輥11的高度使其與云母帶的厚度保持一致,保證按壓輥11固定的穩定性。

24.采用上述結構后,本實用新型有益效果為:它改進傳統的分切結構配合雙重進料、雙重復卷組件,實現單分切能夠同時分切雙股云母帶,使分切效率相比傳統的分切機提高一倍。

25.對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。

26.此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。

技術特征:

1.云母帶的分切裝置,其特征在于:它包含分切機基座(1)、云母帶送料輥架(2)、導引架(3)、雙效分切箱(4)、錯位復卷架(5);所述的分切機基座(1)的中間鑲嵌固定有雙效分切箱(4),雙效分切箱(4)的右側設置有導引架(3),導引架(3)的右側設置有云母帶送料輥架(2);所述的雙效分切箱(4)的左側設置有錯位復卷架(5);其中,所述的雙效分切箱(4)的內側上下兩端通過固定墩座(6)與旋接螺桿(7)的配合分別連接有上支撐板(8)和下支撐板(9),且雙效分切箱(4)的中間連接有分切輥軸(10),分切輥軸(10)的上下兩端分別與上支撐板(8)和下支撐板(9)內側保持貼合;所述的上支撐板(8)和下支撐板(9)的內表面兩側分別連接有一對按壓輥(11),兩股云母帶分別通過按壓輥(11)配合穿插在上支撐板(8)、下支撐板(9)與分切輥軸(10)之間實現單輥雙路分切作業。2.根據權利要求1所述的云母帶的分切裝置,其特征在于:所述的旋接螺桿(7)旋接在固定墩座(6)中間,旋接螺桿(7)的底部活動連接在上支撐板(8)和下支撐板(9)上,且上支撐板(8)和下支撐板(9)與固定墩座(6)之間設置有緩沖彈簧一(12)。3.根據權利要求1所述的云母帶的分切裝置,其特征在于:所述的按壓輥(11)的兩端通過連接螺桿(14)配合緩沖彈簧二(13)旋接在上支撐板(8)和下支撐板(9)內壁,實現按壓輥(11)到上支撐板(8)和下支撐板(9)之間的間距調節。4.根據權利要求1所述的云母帶的分切裝置,其特征在于:所述的云母帶送料輥架(2)、雙效分切箱(4)以及錯位復卷架(5)的一側均連接有勻速驅動電機,為云母帶放料輥、分切輥軸(10)以及復卷軸提供動力。5.根據權利要求1所述的云母帶的分切裝置,其特征在于:所述的雙效分切箱(4)的底部設置有卡接柱,與分切機基座(1)中間的限位配合卡接固定,實現雙效分切箱(4)的快速拆卸與組裝。

技術總結

本實用新型屬于云母帶加工設備技術領域,尤其是涉及云母帶的分切裝置。所述的雙效分切箱的內側上下兩端通過固定墩座與旋接螺桿的配合連接有上支撐板和下支撐板,且雙效分切箱的中間連接有分切輥軸,分切輥軸的上下兩端與上支撐板和下支撐板內側保持貼合;所述的上支撐板和下支撐板的內表面兩側分別連接有一對按壓輥,兩股云母帶分別通過按壓輥配合穿插在上支撐板和下支撐板與分切輥軸之間實現單輥雙路分切作業。它改進傳統的分切結構配合雙重進料、雙重復卷組件,實現單分切能夠同時分切雙股云母帶,使分切效率相比傳統的分切機提高一倍。一倍。一倍。

技術研發人員:丁興甫 丁大鵬 何輝

受保護的技術使用者:湖北長峰電工材料有限公司

技術研發日:2021.07.21

技術公布日:2021/12/28
