本實用新型涉及分切機領域，具體涉及一種單張分切機。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于，無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

但是其在實際使用時，傳統的分切機無法精切的對分割刀具切分的深度進行有限調節來保障分切厚度的精度，導致對產品切割厚度切割效果差，同時在分切時，需要根據不同厚度的產品進行夾固推動，需要工人進行手動調節，費時費力。

因此，發明一種單張分切機來解決上述問題很有必要。

技術實現要素：

本實用新型的目的是提供一種單張分切機，通過設置上滾輪、下滾輪、主調節桿與副調節桿，便于根據所需不同的切割厚度尺寸進行切割，提升切割效果，便于根據不同厚度的產品帶進行有效的固定與推送，通過設置卡塊，便于對切刀片進行有效的固定，省時省力，避免在切刀片損壞時將整體更換的情況，節約生產成本，以解決技術中的上述不足之處。

為了實現上述目的，本實用新型提供如下技術方案：一種單張分切機，包括機架，所述機架的一側安裝有推桿，所述機架一側位于推桿的底端安裝有步進電機，所述機架的頂端安裝有主電機，所述機架頂端位于主電機的一側安裝有固定塊，所述推桿的底端連接有上滾輪，所述步進電機的輸出端連接有下滾輪，所述下滾輪的頂端放置有產品帶，所述主電機的輸出端連接有主轉輪，所述主轉輪的外壁連接有傳動帶，所述傳動帶的一端內側連接有副轉輪，所述固定塊的內壁安裝有主移動塊，所述固定塊的頂端連接有主調節桿，所述主移動塊的頂端連接有副調節桿，所述副調節桿的底端連接有副移動塊，所述副移動塊的一側連接有安裝桿，所述安裝桿的外壁連接有切刀片，所述安裝桿的一側連接有第一彈簧，所述安裝桿的兩側均安裝有卡塊，所述卡塊的內側連接有第二彈簧。

優選的，所述主電機通過螺栓固定在機架的頂端，所述固定塊焊接在機架的頂端。

優選的，所述主電機的輸出端通過轉軸與主轉輪轉動連接，所述推桿通過螺栓固定在機架的一側。

優選的，所述步進電機通過螺栓固定在機架的一側，所述步進電機的輸出端通過轉軸與下滾輪轉動連接。

優選的，所述主移動塊在與主調節桿相接觸的位置設置有與主調節桿外壁相匹配的螺紋結構，所述副移動塊在與副調節桿相接觸的位置設置有與副調節桿相匹配的螺紋結構。

優選的，所述安裝桿焊接在副移動塊一側，所述第二彈簧通過螺栓固定在卡塊的一端。

在上述技術方案中，本實用新型提供的技術效果和優點：

1、通過設置上滾輪、下滾輪、主調節桿與副調節桿，在使用該裝置時，根據所需產品帶的切割厚度先轉動主調節桿推動主移動塊移動至大致位置，再轉動副調節桿推動副移動塊移動至所需切割的厚度位置，控制推桿推動上滾輪至與產品帶厚度相同的位置，此時控制步進電機帶動下滾輪進行轉動，推動產品帶向前運動進行，同時控制主電機進行轉動，通過主轉輪與傳動帶帶動副轉輪進行轉動，從而帶動產品帶進行運動，從而對產品帶進行精確的切割，便于根據所需不同的切割厚度尺寸進行切割，提升切割效果，便于根據不同厚度的產品帶進行有效的固定與推送；

2、通過設置卡塊，在使用該裝置時，在長時間使用后，切刀片會出現磨損需要更換時，通過用手推動卡塊一端，使卡塊進入安裝桿內部，切刀片在第一彈簧彈力的作用下彈出，再將新的切刀片用力按在的一端，第一彈簧在彈力的作用下對切刀片進行固定，便于對切刀片進行有效的固定，省時省力，避免在切刀片損壞時將整體更換的情況，節約生產成本。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

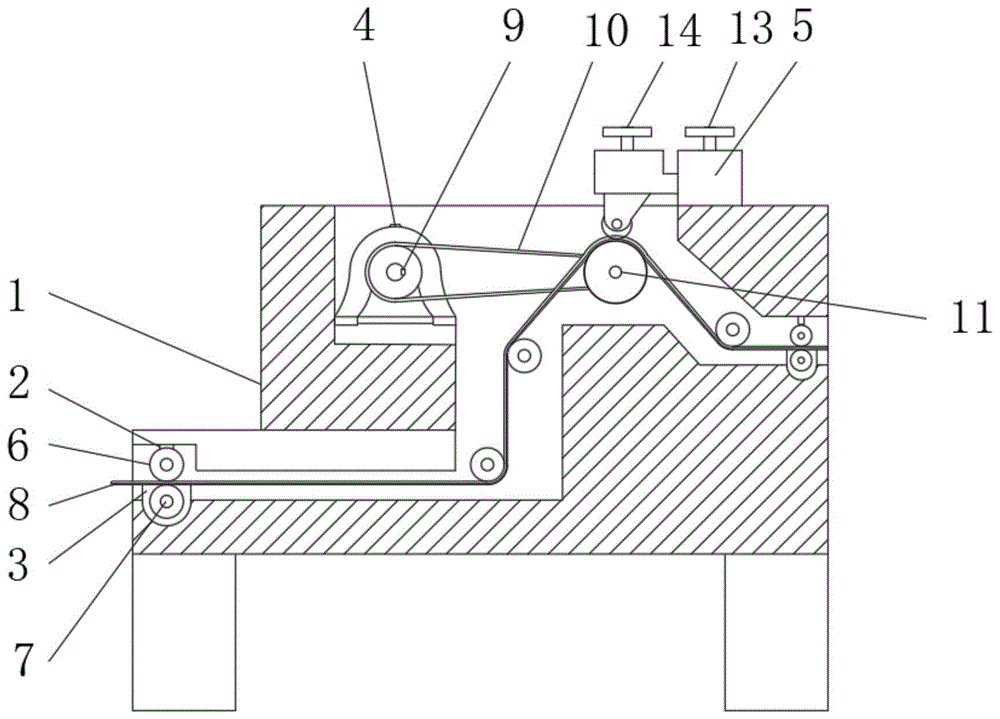

圖1為本實用新型的結構示意圖；

圖2為本實用新型的俯視圖；

圖3為本實用新型的固定塊的結構示意圖；

圖4為本實用新型的推桿結構示意圖；

圖5為本實用新型的安裝桿結構示意圖。

附圖標記說明：

1機架、2推桿、3步進電機、4主電機、5固定塊、6上滾輪、7下滾輪、8產品帶、9主轉輪、10傳動帶、11副轉輪、12主移動塊、13主調節桿、14副調節桿、15副移動塊、16安裝桿、17切刀片、18第一彈簧、19卡塊、20第二彈簧。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖對本實用新型作進一步的詳細介紹。

本實用新型提供了如圖1-5所示的一種單張分切機，包括機架1，所述機架1的一側安裝有推桿2，所述機架1一側位于推桿2的底端安裝有步進電機3，所述機架1的頂端安裝有主電機4，所述機架1頂端位于主電機4的一側安裝有固定塊5，所述推桿2的底端連接有上滾輪6，所述步進電機3的輸出端連接有下滾輪7，所述下滾輪7的頂端放置有產品帶8，所述主電機4的輸出端連接有主轉輪9，所述主轉輪9的外壁連接有傳動帶10，所述傳動帶10的一端內側連接有副轉輪11，所述固定塊5的內壁安裝有主移動塊12，所述固定塊5的頂端連接有主調節桿13，所述主移動塊12的頂端連接有副調節桿14，所述副調節桿14的底端連接有副移動塊15，所述副移動塊15的一側連接有安裝桿16，所述安裝桿16的外壁連接有切刀片17，所述安裝桿16的一側連接有第一彈簧18，所述安裝桿16的兩側均安裝有卡塊19，所述卡塊19的內側連接有第二彈簧20。

進一步的，在上述技術方案中，所述主電機4通過螺栓固定在機架1的頂端，便于主電機4的安裝與固定，所述固定塊5焊接在機架1的頂端，便于增強固定塊5與機架1之間的穩固性。

進一步的，在上述技術方案中，所述主電機4的輸出端通過轉軸與主轉輪9轉動連接，便于主電機4對主轉輪9的動力傳輸，所述推桿2通過螺栓固定在機架1的一側，便于推桿2的安裝與固定。

實施方式具體為：在使用該裝置時，根據所需產品帶8的切割厚度先轉動主調節桿13推動主移動塊12移動至大致位置，再轉動副調節桿14推動副移動塊15移動至所需切割的厚度位置，控制推桿2推動上滾輪6至與產品帶厚度相同的位置，此時控制步進電機3帶動下滾輪7進行轉動，推動產品帶8向前運動進行，同時控制主電機4進行轉動，通過主轉輪9與傳動帶10帶動副轉輪11進行轉動，從而帶動產品帶8進行運動，從而對產品帶進行精確的切割，便于根據所需不同的切割厚度尺寸進行切割，提升切割效果，便于根據不同厚度的產品帶進行有效的固定與推送，該實施方式具體解決了現有技術中存在的傳統的分切機無法精切的對分割刀具切分的深度進行有限調節來保障分切厚度的精度，導致對產品切割厚度切割效果差問題。

如圖1-5所示：所述步進電機3通過螺栓固定在機架1的一側，便于步進電機3的安裝與固定，所述步進電機3的輸出端通過轉軸與下滾輪7轉動連接，便于步進電機3對下滾輪7的動力傳動。

進一步的，在上述技術方案中，所述主移動塊12在與主調節桿13相接觸的位置設置有與主調節桿13外壁相匹配的螺紋結構，便于主調節桿13對主移動塊12的動力傳動，所述副移動塊15在與副調節桿14相接觸的位置設置有與副調節桿14相匹配的螺紋結構，便于副調節桿14對副移動塊15的動力傳動。

進一步的，在上述技術方案中，所述安裝桿16焊接在副移動塊15一側，便于增強安裝桿16與移動塊15之間的穩固性，所述第二彈簧20通過螺栓固定在卡塊19的一端，便于第二彈簧20位置的固定。

實施方式具體為：在使用該裝置時，在長時間使用后，切刀片17會出現磨損需要更換時，通過用手推動卡塊19一端，使卡塊19進入安裝桿16內部，切刀片17在第一彈簧18彈力的作用下彈出，再將新的切刀片17用力按在16的一端，第一彈簧18在彈力的作用下對切刀片17進行固定，便于對切刀片17進行有效的固定，省時省力，避免在切刀片17損壞時將整體更換的情況，節約生產成本，該實施方式具體解決了現有技術中存在的切刀片17不便于安裝與拆卸的問題。

本實用工作原理：

參照說明書附圖1-5，在使用該裝置時，根據所需產品帶8的切割厚度先轉動主調節桿13推動主移動塊12移動至大致位置，再轉動副調節桿14推動副移動塊15移動至所需切割的厚度位置，控制推桿2推動上滾輪6至與產品帶厚度相同的位置，此時控制步進電機3帶動下滾輪7進行轉動，推動產品帶8向前運動進行，同時控制主電機4進行轉動，通過主轉輪9與傳動帶10帶動副轉輪11進行轉動，從而帶動產品帶8進行運動，從而對產品帶進行精確的切割；

參照說明書附圖1-5，在使用該裝置時，在長時間使用后，切刀片17會出現磨損需要更換時，通過用手推動卡塊19一端，使卡塊19進入安裝桿16內部，切刀片17在第一彈簧18彈力的作用下彈出，再將新的切刀片17用力按在16的一端，第一彈簧18在彈力的作用下對切刀片17進行固定。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。

技術特征：

1.一種單張分切機，包括機架(1)，其特征在于：所述機架(1)的一側安裝有推桿(2)，所述機架(1)一側位于推桿(2)的底端安裝有步進電機(3)，所述機架(1)的頂端安裝有主電機(4)，所述機架(1)頂端位于主電機(4)的一側安裝有固定塊(5)，所述推桿(2)的底端連接有上滾輪(6)，所述步進電機(3)的輸出端連接有下滾輪(7)，所述下滾輪(7)的頂端放置有產品帶(8)，所述主電機(4)的輸出端連接有主轉輪(9)，所述主轉輪(9)的外壁連接有傳動帶(10)，所述傳動帶(10)的一端內側連接有副轉輪(11)，所述固定塊(5)的內壁安裝有主移動塊(12)，所述固定塊(5)的頂端連接有主調節桿(13)，所述主移動塊(12)的頂端連接有副調節桿(14)，所述副調節桿(14)的底端連接有副移動塊(15)，所述副移動塊(15)的一側連接有安裝桿(16)，所述安裝桿(16)的外壁連接有切刀片(17)，所述安裝桿(16)的一側連接有第一彈簧(18)，所述安裝桿(16)的兩側均安裝有卡塊(19)，所述卡塊(19)的內側連接有第二彈簧(20)。

2.根據權利要求1所述的一種單張分切機，其特征在于：所述主電機(4)通過螺栓固定在機架(1)的頂端，所述固定塊(5)焊接在機架(1)的頂端。

3.根據權利要求1所述的一種單張分切機，其特征在于：所述主電機(4)的輸出端通過轉軸與主轉輪(9)轉動連接，所述推桿(2)通過螺栓固定在機架(1)的一側。

4.根據權利要求1所述的一種單張分切機，其特征在于：所述步進電機(3)通過螺栓固定在機架(1)的一側，所述步進電機(3)的輸出端通過轉軸與下滾輪(7)轉動連接。

5.根據權利要求1所述的一種單張分切機，其特征在于：所述主移動塊(12)在與主調節桿(13)相接觸的位置設置有與主調節桿(13)外壁相匹配的螺紋結構，所述副移動塊(15)在與副調節桿(14)相接觸的位置設置有與副調節桿(14)相匹配的螺紋結構。

6.根據權利要求1所述的一種單張分切機，其特征在于：所述安裝桿(16)焊接在副移動塊(15)一側，所述第二彈簧(20)通過螺栓固定在卡塊(19)的一端。

技術總結

本實用新型公開了一種單張分切機，包括機架，所述機架的一側安裝有推桿，所述機架一側位于推桿的底端安裝有步進電機，所述機架的頂端安裝有主電機，所述機架頂端位于主電機的一側安裝有固定塊，所述推桿的底端連接有上滾輪，所述步進電機的輸出端連接有下滾輪。本實用新型通過設置上滾輪、下滾輪、主調節桿與副調節桿，在使用該裝置時，根據所需產品帶的切割厚度先轉動主調節桿推動主移動塊移動至大致位置，再轉動副調節桿推動副移動塊移動至所需切割的厚度位置，控制推桿推動上滾輪至與產品帶厚度相同的位置，此時控制步進電機帶動下滾輪進行轉動，推動產品帶向前運動進行，同時控制主電機進行轉動。

技術研發人員：林彰海;馮道春;羅春生;吳漢洲;賀化才

受保護的技術使用者：江華九恒數碼科技有限公司

技術研發日：2020.06.23

技術公布日：2021.04.30
