一種不干膠紙分切或復卷機的自動上軸下料機構的制作方法

2024年03月05日國知局瀏覽量:0

一種不干膠紙分切或復卷機的自動上軸下料機構的制作方法

本實用新型設計一種自動上軸下料機構,特別涉及一種不干膠紙分切或復卷機的自動上軸芯機構,屬于不干膠紙生產加工設備技術領域。

背景技術:

傳統的不干膠紙分切或復卷機的自動上軸下料機構結構過于簡單,機械化程度低,需要工人時刻觀察定時手工上下料,定操作難度較大。

技術實現要素:

本實用新型要解決的技術問題是克服現有技術的缺陷,提供一種不干膠紙分切或復卷機的自動上軸下料機構,以解決上述背景技術中提到的問題。

為了解決上述技術問題,本實用新型提供了如下的技術方案:

本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構,包括工作臺,所述工作臺上端固定安裝有軸芯接板,所述軸芯接板上端轉動連接有料倉移動板,所述料倉移動板上端分別固定裝配有第一料倉和第二料倉,所述第一料倉和第二料倉下端輸出口一側固定安裝有頂料氣缸,所述頂料氣缸輸出端固定連接有頂料板,所述頂料氣缸一側固定安裝有左右滑軌,所述左右滑軌一側固定安裝有報警器,所述頂料氣缸另一側固定安裝有上下滑軌,所述工作臺上端固定安裝有轉軸,所述轉軸上端安裝有軸芯夾爪,所述工作臺上端固定安裝有推料倉機構,所述推料倉機構輸出端與料倉移動板固定連接,所述工作臺上端面邊角處轉動安裝有旋轉氣缸,所述旋轉氣缸輸出端固定安裝有伸縮氣缸,所述伸縮氣缸輸出端固定連接有夾爪氣缸,所述夾爪氣缸輸出端連接有夾爪。

作為本實用新型的一種優選技術方案,所述工作臺靠近一側邊處設有料口,所述料口與軸芯相適配設計。

作為本實用新型的一種優選技術方案,所述工作臺下端面固定安裝有出口,所述出口安裝在與料口下端面對應的位置。

作為本實用新型的一種優選技術方案,所述報警器輸入端口伸入至第一料倉和第二料倉內部底板處。

作為本實用新型的一種優選技術方案,所述軸芯夾爪12一側固定安裝有軸芯感應器18。

本實用新型的有益效果是:本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構,具有上料效率高,機械化程度高,操作簡單的特點,在具體的使用過程中,與傳統的不干膠紙分切或復卷機的上軸芯機構相比較而言,本不干膠紙分切或復卷機的自動上軸芯機構,增設多處的感應器,通過各感應器的感應,對各個單元的驅動結構進行程序化的調節,提高機構整體的工作效率。

附圖說明

附圖用來提供對本實用新型的進一步理解,并且構成說明書的一部分,與本實用新型的實施例一起用于解釋本實用新型,并不構成對本實用新型的限制。在附圖中:

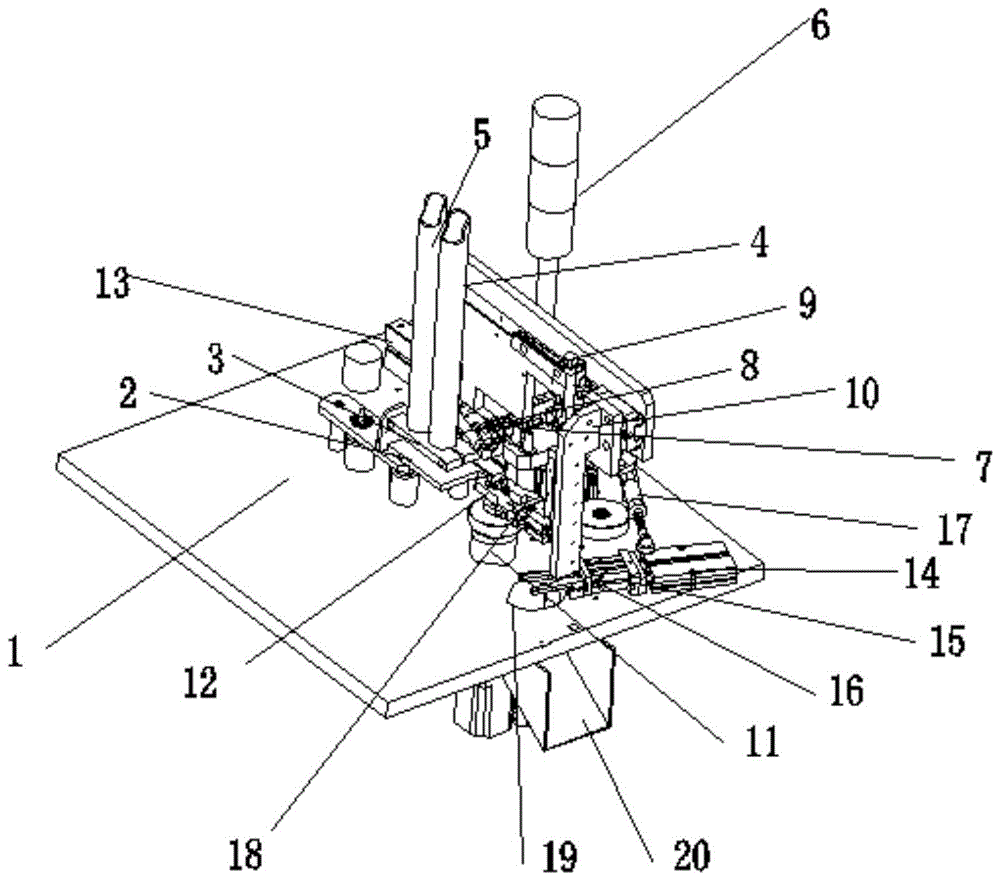

圖1是本實用新型的第一視角立體結構示意圖;

圖2是本實用新型的第二視角立體結構示意圖。

圖中:1、工作臺;2、軸芯接板;3、料倉移動板;4、第一料倉;5、第二料倉;6、報警器;7、頂料氣缸;8、頂料板;9、左右滑軌;10、上下滑軌;11、轉軸;12、軸芯夾爪;13、推料倉機構;14、伸縮氣缸;15、夾爪氣缸;16、夾爪;17、旋轉氣缸;18、軸芯感應器;19、出料口;20、出口。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明,應當理解,此處所描述的優選實施例僅用于說明和解釋本實用新型,并不用于限定本實用新型。

實施例

如圖1-2所示,本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構,包括工作臺1,所述工作臺1上端固定安裝有軸芯接板2,所述軸芯接板2上端轉動連接有料倉移動板3,所述料倉移動板3上端分別固定裝配有第一料倉4和第二料倉5,所述第一料倉4和第二料倉5下端輸出口一側固定安裝有頂料氣缸7,所述頂料氣缸7輸出端固定連接有頂料板8,所述頂料氣缸7一側固定安裝有左右滑軌9,所述左右滑軌9一側固定安裝有報警器6,所述頂料氣缸7另一側固定安裝有上下滑軌10,所述工作臺1上端固定安裝有轉軸11,所述轉軸11上端安裝有軸芯夾爪12,所述工作臺1上端固定安裝有推料倉機構13,所述推料倉機構13輸出端與左右滑軌9固定連接,所述工作臺1上端面邊角處轉動安裝有旋轉氣缸17,所述旋轉氣缸17輸出端固定安裝有伸縮氣缸14,所述伸縮氣缸14輸出端固定連接有夾爪氣缸15,所述夾爪氣缸15輸出端連接有夾爪16。

所述工作臺1靠近一側邊處設有料口19,所述料口19與紙卷相適配設計,所述工作臺1下端面固定安裝有出口20,所述出口20安裝在與料口19下端面對應的位置,所述報警器6輸入端口伸入至第一料倉4和第二料倉5內部底板處,所述軸芯夾爪12一側固定安裝有軸芯感應器18。

具體的,本實用新型使用時,人工將第一料倉4和第二料倉5放滿軸芯,軸芯夾爪12通過氣缸在滑軌9上移動到料倉移動板3下方,頂料氣缸7退回頂料板8,掉落一個到軸芯接板2上后,并會在軸芯夾爪12內,同時頂料氣缸7推動頂料板8固定料倉內的軸芯,使不再下落,軸芯夾爪12夾住軸芯,退回,通過滑軌7下降軸芯夾爪12放到轉軸11上,同時轉軸11微轉動,確保軸芯固定在轉軸11上,軸芯夾爪12上升復位,待軸芯繞滿紙帶,轉軸11下降到工作臺1下方,夾爪16抓取繞完的紙卷,通過伸縮氣缸14和旋轉氣缸17推動,到達料口19位置松開,紙卷掉落到出口20,另外軸芯夾爪12上帶有軸芯感應器18,軸芯感應器18未感應到軸芯時,推料倉機構13推動料倉移動板3,抓取料倉5的料,待第一料倉4和第二料倉5全部沒有料時,料倉復位,報警器6報警,人工上料??衫^續往復上軸和下紙卷料,完成自動上下料過程。

最后應說明的是:以上所述僅為本實用新型的優選實施例而已,并不用于限制本實用新型,盡管參照前述實施例對本實用新型進行了詳細的說明,對于本領域的技術人員來說,其依然可以對前述各實施例所記載的技術方案進行修改,或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。

技術特征:

1.一種不干膠紙分切或復卷機的自動上軸下料機構,包括工作臺(1),其特征在于,所述工作臺(1)上端固定安裝有軸芯接板(2),所述軸芯接板(2)上端轉動連接有料倉移動板(3),所述料倉移動板(3)上端分別固定裝配有第一料倉(4)和第二料倉(5),所述第一料倉(4)和第二料倉(5)下端輸出口一側固定安裝有頂料氣缸(7),所述頂料氣缸(7)輸出端固定連接有頂料板(8),所述頂料氣缸(7)一側固定安裝有左右滑軌(9),所述左右滑軌(9)一側固定安裝有報警器(6),所述頂料氣缸(7)另一側固定安裝有上下滑軌(10),所述工作臺(1)上端固定安裝有轉軸(11),所述轉軸(11)上端安裝有軸芯夾爪(12),所述工作臺(1)上端固定安裝有推料倉機構(13),所述推料倉機構(13)輸出端與料倉移動板(3)固定連接,所述工作臺(1)上端面邊角處轉動安裝有旋轉氣缸(17),所述旋轉氣缸(17)輸出端固定安裝有伸縮氣缸(14),所述伸縮氣缸(14)輸出端固定連接有夾爪氣缸(15),所述夾爪氣缸(15)輸出端連接有夾爪(16)。

2.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構,其特征在于,所述工作臺(1)靠近一側邊處設有料口(19),所述料口(19)與紙卷相適配設計。

3.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構,其特征在于,所述工作臺(1)下端面固定安裝有出口(20),所述出口(20)安裝在與料口(19)下端面對應的位置。

4.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構,其特征在于,所述報警器(6)輸入端口伸入至第一料倉(4)和第二料倉(5)內部底板處。

5.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構,其特征在于,所述軸芯夾爪(12)一側固定安裝有軸芯感應器(18)。

技術總結

本實用新型公開了一種不干膠紙分切或復卷機的自動上軸下料機構,包括工作臺,工作臺上端固定安裝有軸芯接板,軸芯接板上端轉動連接有料倉移動板,料倉移動板上端分別固定裝配有第一料倉和第二料倉,第一料倉和第二料倉下端輸出口一側固定安裝有頂料氣缸,頂料氣缸輸出端固定連接有頂料板,頂料氣缸一側固定安裝有左右滑軌,左右滑軌一側固定安裝有報警器,頂料氣缸另一側固定安裝有上下滑軌,工作臺上端固定安裝有轉軸,本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構,本不干膠紙分切或復卷機的自動上軸芯機構,增設多處的感應器,通過各感應器的感應,對各個單元的驅動結構進行程序化的調節,提高機構整體的工作效率。

技術研發人員:張斌

受保護的技術使用者:昆山卓浪智控技術有限公司

技術研發日:2018.07.27

技術公布日:2019.05.21
