1.本實用新型涉及鋰電池隔膜分切技術領域,尤其涉及鋰電池隔膜分切機。
背景技術:
2.鋰電池的結構中,隔膜是關鍵的內層組件之一。隔膜的性能決定了電池的界面結構、內阻等,直接影響電池的容量、循環以及安全性能等特性,性能優異的隔膜對提高電池的綜合性能具有重要的作用。隔膜的主要作用是使電池的正、負極分隔開來,防止兩極接觸而短路,此外還具有能使電解質離子通過的功能。隔膜材質是不導電的,其物理化學性質對電池的性能有很大的影響。電池的種類不同,采用的隔膜也不同。對于鋰電池系列,由于電解液為有機溶劑體系,因而需要有耐有機溶劑的隔膜材料,一般采用高強度薄膜化的聚烯烴多孔膜。
3.目前現有的一些鋰電池隔膜分切裝置在對鋰電池隔膜進行切割時,由于鋰電池隔膜較為松弛,導致在切割時很容易使鋰電池隔膜發生損壞,以及發生起皺的現象。
技術實現要素:
4.本實用新型的目的是為了解決現有技術中存在的缺點,而提出的鋰電池隔膜分切機。
5.為了實現上述目的,本實用新型采用了如下技術方案:鋰電池隔膜分切機,包括架板,所述架板的前表面固定連接有電機一、電機二,所述電機一的輸出端固定連接有輸送輥,所述電機二的輸出端固定連接有收卷輥,所述架板的后內側面轉動連接有轉軸,所述轉軸的側表面固定連接有隔板,所述隔板的上表面固定連接有安裝板一,所述安裝板一的內頂部固定連接有移動件,所述移動件的下表面設置有切割片,所述架板的內底部設置有滑槽,所述滑槽的內部活動連接有滑塊一,所述滑塊一的上表面固定連接有電動推桿一,所述隔板的下表面固定連接有固定板;
6.所述隔板的內部活動連接有滾筒一,所述隔板的內部且位于滾筒一的外側活動連接有滾筒二,所述隔板的上表面且位于安裝板一的兩側均固定連接有安裝板二,所述安裝板二的內頂部固定連接有電動推桿二,所述電動推桿二的輸出端固定連接有壓板。
7.作為上述技術方案的進一步描述:
8.所述電機一的位置位于電機二的左側,所述輸送輥、收卷輥的位置位于架板的內部。
9.作為上述技術方案的進一步描述:
10.所述電動推桿一的輸出端與固定板通過活動柱相連接。
11.作為上述技術方案的進一步描述:
12.所述隔板的右側面開設有凹槽一,所述滾筒一的位置位于凹槽一的內部。
13.作為上述技術方案的進一步描述:
14.所述隔板的左側面開設有凹槽二,所述滾筒二的位置位于凹槽二的內部。
15.作為上述技術方案的進一步描述:
16.所述滾筒一、滾筒二的數量均為兩個,且對稱布置。
17.作為上述技術方案的進一步描述:
18.所述壓板的下表面固定連接有防護墊,所述防護墊所使用的材料為橡膠。
19.作為上述技術方案的進一步描述:
20.所述架板的前表面設置有控制面板,所述控制面板的前表面設置有控制按鈕。
21.本實用新型具有如下有益效果:
22.1、與現有技術相比,該鋰電池隔膜分切機,通過設置轉軸、固定板,能夠?qū)︿囯姵馗裟さ乃删o程度進行調整,保證在對鋰電池隔膜進行切割時不會產生起皺以及切割不完整的現象。
23.2、與現有技術相比,該鋰電池隔膜分切機,通過設置滾筒一、滾筒二,能夠保證鋰電池隔膜在進行松緊程度調整時,不會使隔板對鋰電池隔膜造成損傷。
24.3、與現有技術相比,該鋰電池隔膜分切機,通過在切割片的兩側設置壓板,可以使鋰電池隔膜在隔板上的貼合度增強,保證切割片在切割時可以更加的順利,提高該裝置的實用性。
附圖說明

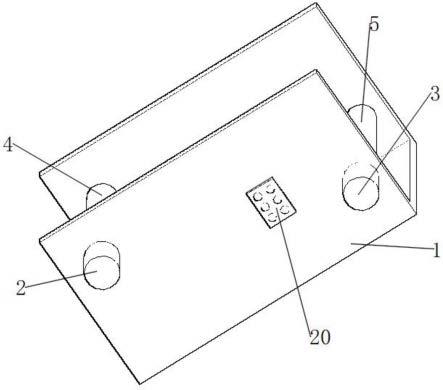

25.圖1為本實用新型提出的鋰電池隔膜分切機的整體結構示意圖;
26.圖2為本實用新型提出的鋰電池隔膜分切機的內部結構示意圖;
27.圖3為本實用新型提出的鋰電池隔膜分切機的正視圖;
28.圖4為圖2中a處放大圖。
29.圖例說明:
30.1、架板;2、電機一;3、電機二;4、輸送輥;5、收卷輥;6、轉軸;7、隔板;8、滾筒一;9、滾筒二;10、滑槽;11、滑塊一;12、電動推桿一; 13、固定板;14、安裝板一;15、移動件;16、切割片;17、安裝板二;18、電動推桿二;19、壓板;20、控制面板。
具體實施方式
31.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
32.在本實用新型的描述中,需要說明的是,術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制;術語“第一”、“第二”、“第三”僅用于描述目的,而不能理解為指示或暗示相對重要性,此外,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通。對于本領域的普通技術人員而言,可以
具體情況理解上述術語在本實用新型中的具體含義。
33.參照圖1-4,本實用新型提供的鋰電池隔膜分切機:包括架板1,架板1 的前表面設置有控制面板20,控制面板20的前表面設置有控制按鈕,架板1 的前表面固定連接有電機一2、電機二3,電機一2的位置位于電機二3的左側,輸送輥4、收卷輥5的位置位于架板1的內部,電機一2的輸出端固定連接有輸送輥4,便于對鋰電池隔膜輸送,電機二3的輸出端固定連接有收卷輥 5,便于對分切完畢的鋰電池隔膜收卷,架板1的后內側面轉動連接有轉軸6,轉軸6的側表面固定連接有隔板7,隔板7的左側面開設有凹槽二,便于滾筒二9安裝,隔板7的右側面開設有凹槽一,便于滾筒一8安裝,隔板7的上表面固定連接有安裝板一14,電動推桿一12的輸出端與固定板13通過活動柱相連接,安裝板一14的內頂部固定連接有移動件15,便于帶動切割片16 移動,移動件15的下表面設置有切割片16,架板1的內底部設置有滑槽10,滑槽10的內部活動連接有滑塊一11,滑塊一11的上表面固定連接有電動推桿一12,隔板7的下表面固定連接有固定板13,便于和電動推桿一12連接。
34.通過設置此結構,通過轉軸6、固定板13,能夠?qū)︿囯姵馗裟さ乃删o程度進行調整,保證在對鋰電池隔膜進行切割時不會產生起皺以及切割不完整的現象。
35.隔板7的內部活動連接有滾筒一8,滾筒一8、滾筒二9的數量均為兩個,且對稱布置,滾筒一8的位置位于凹槽一的內部,隔板7的內部且位于滾筒一8的外側活動連接有滾筒二9,滾筒二9的位置位于凹槽二的內部,隔板7 的上表面且位于安裝板一14的兩側均固定連接有安裝板二17,安裝板二17 的內頂部固定連接有電動推桿二18,電動推桿二18的輸出端固定連接有壓板 19,壓板19的下表面固定連接有防護墊,防護墊所使用的材料為橡膠。
36.通過設置此結構,通過滾筒一8、滾筒二9,能夠保證鋰電池隔膜在進行松緊程度調整時,不會使隔板7對鋰電池隔膜造成損傷,通過在切割片16的兩側設置壓板19,可以使鋰電池隔膜在隔板7上的貼合度增強,保證切割片 16在切割時可以更加的順利,提高該裝置的實用性。
37.工作原理:在使用時,通過輸送輥4將鋰電池隔膜通過滾筒一8的下方穿過兩個滾筒一8再經過兩個滾筒二9之間,最后纏繞在收卷輥5上,關閉電機一2、電機二3,啟動電動推桿一12通過轉軸6與固定板13可以將隔板 7以轉軸6為中心進行轉動角度,以此來對鋰電池隔膜的松緊程度進行調整,再啟動電動推桿二18帶動壓板19向下移動,以此來固定切片片兩側的鋰電池隔膜,最后通過移動件15帶動切割片16來對鋰電池隔膜進行切割。
38.最后應說明的是:以上所述僅為本實用新型的優選實施例而已,并不用于限制本實用新型,盡管參照前述實施例對本實用新型進行了詳細的說明,對于本領域的技術人員來說,其依然可以對前述各實施例所記載的技術方案進行修改,或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。
技術特征:
1.鋰電池隔膜分切機,包括架板(1),其特征在于:所述架板(1)的前表面固定連接有電機一(2)、電機二(3),所述電機一(2)的輸出端固定連接有輸送輥(4),所述電機二(3)的輸出端固定連接有收卷輥(5),所述架板(1)的后內側面轉動連接有轉軸(6),所述轉軸(6)的側表面固定連接有隔板(7),所述隔板(7)的上表面固定連接有安裝板一(14),所述安裝板一(14)的內頂部固定連接有移動件(15),所述移動件(15)的下表面設置有切割片(16),所述架板(1)的內底部設置有滑槽(10),所述滑槽(10)的內部活動連接有滑塊一(11),所述滑塊一(11)的上表面固定連接有電動推桿一(12),所述隔板(7)的下表面固定連接有固定板(13);所述隔板(7)的內部活動連接有滾筒一(8),所述隔板(7)的內部且位于滾筒一(8)的外側活動連接有滾筒二(9),所述隔板(7)的上表面且位于安裝板一(14)的兩側均固定連接有安裝板二(17),所述安裝板二(17)的內頂部固定連接有電動推桿二(18),所述電動推桿二(18)的輸出端固定連接有壓板(19)。2.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述電機一(2)的位置位于電機二(3)的左側,所述輸送輥(4)、收卷輥(5)的位置位于架板(1)的內部。3.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述電動推桿一(12)的輸出端與固定板(13)通過活動柱相連接。4.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述隔板(7)的右側面開設有凹槽一,所述滾筒一(8)的位置位于凹槽一的內部。5.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述隔板(7) 的左側面開設有凹槽二,所述滾筒二(9)的位置位于凹槽二的內部。6.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述滾筒一(8)、滾筒二(9)的數量均為兩個,且對稱布置。7.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述壓板(19)的下表面固定連接有防護墊,所述防護墊所使用的材料為橡膠。8.根據權利要求1所述的鋰電池隔膜分切機,其特征在于:所述架板(1)的前表面設置有控制面板(20),所述控制面板(20)的前表面設置有控制按鈕。
技術總結
本實用新型公開了鋰電池隔膜分切機,包括架板,所述架板的前表面固定連接有電機一、電機二,所述電機一的輸出端固定連接有輸送輥,所述電機二的輸出端固定連接有收卷輥,所述架板的后內側面轉動連接有轉軸,所述轉軸的側表面固定連接有隔板,所述隔板的上表面固定連接有安裝板一,所述安裝板一的內頂部固定連接有移動件,所述移動件的下表面設置有切割片。本實用新型,通過設置轉軸、固定板,能夠?qū)︿囯姵馗裟さ乃删o程度進行調整,保證在對鋰電池隔膜進行切割時不會產生起皺以及切割不完整的現象,通過在切割片的兩側設置壓板,可以使鋰電池隔膜在隔板上的貼合度增強,保證切割片在切割時可以更加的順利,提高該裝置的實用性。提高該裝置的實用性。提高該裝置的實用性。
