1.本實用新型涉及分切機技術領域,尤其涉及一種食品包裝袋薄膜分切機。
背景技術:
2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。
3.目前,現有的分切機在對食品包裝紙袋薄膜進行分切時,由于薄膜質地較軟,在運輸過程中,薄膜與工作臺表面不能緊密貼合,會導致薄膜分切不完全。
技術實現要素:
4.本實用新型的目的是為了解決現有薄膜與工作臺表面不貼合,會導致薄膜分切不完全的缺點,而提出的一種食品包裝袋薄膜分切機。
5.為了實現上述目的,本實用新型采用了如下技術方案:
6.一種食品包裝袋薄膜分切機,包括底座,所述底座的上表面固定連接有多個呈均勻分布的支撐柱,位于同一側的兩個所述支撐柱頂部固定連接有固定桿,所述固定桿的一端轉動連接有第一轉動軸,另一端轉動連接有第二轉動軸,所述第一轉動軸上固定連接有第一轉輪,所述第一轉輪通過左皮帶連接有第二轉輪,所述第二轉輪上固定連接有轉動桿,所述轉動桿上設置有壓緊機構,所述轉動桿上固定連接有第一主輪,所述第一主輪上設置有切割機構,所述底座的上表面設置有工作臺。
7.優選地,所述第一轉動軸所述壓緊機構包括固定連接在轉動桿上的第一壓緊輪,所述轉動桿上固定連接有第二主輪,所述第二主輪通過右皮帶連接有第二從輪,所述第二從輪與第二轉動軸固定連接。
8.優選地,所述第二轉動軸上固定連接有第二壓緊輪,所述轉動桿與固定桿轉動連接,所述第一壓緊輪和第二壓緊輪均與工作臺的上表面相抵。
9.優選地,所述切割機構包括上皮帶,所述第一主輪通過上皮帶連接有第一從輪,所述第一從輪上固定連接有連接軸,所述連接軸的一端轉動連接有連接桿,另一端固定連接有轉盤,所述轉盤外壁邊緣處固定連接有油繩。
10.優選地,所述油繩的底部固定連接有滑桿,所述滑桿的底部固定連接有刀片,所述滑桿滑動連接有連接柱,所述連接柱的一側固定連接有呈“l(fā)”型的連接板,所述連接板的底部與固定桿固定連接。
11.優選地,所述第一轉動軸上固定連接有上件輪,所述工作臺的上表面開設有位于刀片正下方的切割槽。
12.相比現有技術,本實用新型的有益效果為:
13.1、本設備在使用時,通過第一壓緊輪和第二壓緊輪,可以將食品包裝袋薄膜緊緊的壓在工作臺上表面,讓薄膜可以分切的更加完整,同時還能利用第一壓緊輪和第二壓緊輪的轉動將薄膜從左往右進行輸送,從而可以持續的對薄膜進行分切。
14.2、本設備在使用時,轉盤的轉動可以通過油繩帶動滑桿沿著連接柱的內部進行上下往返運動,此時,滑桿底部的刀片就可以將工作臺表面的薄膜進行間歇性的分切。
附圖說明

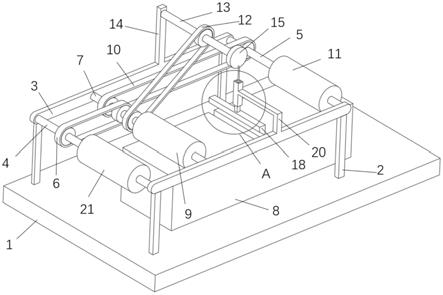

15.圖1為本實用新型提出的一種食品包裝袋薄膜分切機的立體結構示意圖;
16.圖2為本實用新型提出的一種食品包裝袋薄膜分切機的俯視結構示意圖;
17.圖3為本實用新型提出的一種食品包裝袋薄膜分切機的側視結構示意圖;
18.圖4為圖1中a處的放大結構示意圖。
19.圖中:1底座、2支撐柱、3固定桿、4第一轉動軸、5第二轉動軸、6左皮帶、7轉動桿、8工作臺、9第一壓緊輪、10右皮帶、11 第二壓緊輪、12上皮帶、13連接軸、14連接桿、15轉盤、16油繩、 17滑桿、18刀片、19連接柱、20連接板、21上件輪、22切割槽。
具體實施方式
20.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例,基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
21.參照?qǐng)D1-4,一種食品包裝袋薄膜分切機,包括底座1,底座1 的上表面固定連接有多個呈均勻分布的支撐柱2,位于同一側的兩個支撐柱2頂部固定連接有固定桿3,固定桿3的一端轉動連接有第一轉動軸4,另一端轉動連接有第二轉動軸5,第一轉動軸4上固定連接有第一轉輪,第一轉輪通過左皮帶6連接有第二轉輪,第二轉輪上固定連接有轉動桿7,轉動桿7上設置有壓緊機構,轉動桿7上固定連接有第一主輪,第一主輪上設置有切割機構,底座1的上表面設置有工作臺8,其中工作臺8的上表面采用不銹鋼材質,足夠光滑,這樣可以保證第一壓緊輪9和第二壓緊輪11轉動時,可以帶動薄膜在工作臺8的表面可以從左往右進行移動;
22.進一步地,第一轉動軸4壓緊機構包括固定連接在轉動桿7上的第一壓緊輪9,轉動桿7上固定連接有第二主輪,第二主輪通過右皮帶10連接有第二從輪,第二從輪與第二轉動軸5固定連接;第二轉動軸5上固定連接有第二壓緊輪11,其中第一壓緊輪9和第二壓緊輪11均采用橡膠材質,保證擠壓薄膜時,不會對薄膜造成損壞,轉動桿7與固定桿3轉動連接,第一壓緊輪9和第二壓緊輪11均與工作臺8的上表面相抵,其中這樣設置是為了保證第一壓緊輪9和第二壓緊輪11可以將薄膜壓緊,讓刀片18能夠?qū)Ρ∧みM(jìn)行切割,并且在第一壓緊輪9和第二壓緊輪11順時針轉動時,可以帶動薄膜從左往右進行移動,可以對薄膜進行持續的切割;
23.進一步地,切割機構包括上皮帶12,第一主輪通過上皮帶12連接有第一從輪,第一從輪上固定連接有連接軸13,連接軸13的一端轉動連接有連接桿14,另一端固定連接有轉盤15,轉盤15外壁邊緣處固定連接有油繩16;油繩16的底部固定連接有滑桿17,滑桿17 的底部固定連接有刀片18,滑桿17滑動連接有連接柱19,連接柱19 的一側固定連接有呈“l(fā)”型的連接板20,連接板20的底部與固定桿3固定連接,其中這樣設置是利用轉盤15的轉動帶動油繩16做圓周運動,油繩16轉動過程中可以通過滑桿17帶動刀片18做上下往復運動,從而可以實現對薄膜的分切;
24.進一步地,第一轉動軸4上固定連接有上件輪21,工作臺8的上表面開設有位于刀片18正下方的切割槽22,其中這樣設置是為了讓刀片18落下時可以落到切割槽22中,從而可以對薄膜進行分切,切割槽的表面設置有橡膠層,可以用來保護切割槽22,保證切割槽 22可以長期使用。
25.本實用新型在使用時,先將準備好的薄膜安裝在上件輪21上,然后將薄膜抽出,依次穿過第一壓緊輪9和第二壓緊輪11,此時可以添加驅動電機來帶動第一轉動軸4的順時針轉動,第一轉動軸4會帶動上件輪21的轉動,第一轉動軸4還會帶動第一轉輪的轉動,第一轉輪通過左皮帶6帶動第二轉輪的轉動,第二轉輪會帶動轉動桿7 的轉動,轉動桿7會帶動第一壓緊輪9的轉動,轉動桿7還會帶動第一主輪和第二主輪的轉動,第二主輪會通過右皮帶10帶動第二從輪的轉動,第二從輪會帶動第二轉動軸5的轉動,第二轉動軸5會帶動第二壓緊輪11的轉動,第一壓緊輪9和第二壓緊輪11可以對工作臺 8上表面的薄膜進行壓緊,并可以對薄膜進行從往右的輸送;
26.第一主輪會通過上皮帶12帶動第一從輪的轉動,第一從輪會帶動連接軸13的轉動,連接軸13會帶動轉盤15的轉動,轉盤15上的油繩16會帶動滑桿17沿著連接柱19的內部進行上下往返運動,滑17桿底部的刀片18會間歇性的落到工作臺8表面的切割槽22內,這樣就可以將工作臺8表面的薄膜進行間歇性的分切,最終完成對薄膜的分切。
27.以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。
技術特征:
1.一種食品包裝袋薄膜分切機,包括底座(1),其特征在于,所述底座(1)的上表面固定連接有多個呈均勻分布的支撐柱(2),位于同一側的兩個所述支撐柱(2)頂部固定連接有固定桿(3),所述固定桿(3)的一端轉動連接有第一轉動軸(4),另一端轉動連接有第二轉動軸(5),所述第一轉動軸(4)上固定連接有第一轉輪,所述第一轉輪通過左皮帶(6)連接有第二轉輪,所述第二轉輪上固定連接有轉動桿(7),所述轉動桿(7)上設置有壓緊機構,所述轉動桿(7)上固定連接有第一主輪,所述第一主輪上設置有切割機構,所述底座(1)的上表面設置有工作臺(8)。2.根據權利要求1所述的一種食品包裝袋薄膜分切機,其特征在于,所述第一轉動軸(4)所述壓緊機構包括固定連接在轉動桿(7)上的第一壓緊輪(9),所述轉動桿(7)上固定連接有第二主輪,所述第二主輪通過右皮帶(10)連接有第二從輪,所述第二從輪與第二轉動軸(5)固定連接。3.根據權利要求2所述的一種食品包裝袋薄膜分切機,其特征在于,所述第二轉動軸(5)上固定連接有第二壓緊輪(11),所述轉動桿(7)與固定桿(3)轉動連接,所述第一壓緊輪(9)和第二壓緊輪(11)均與工作臺(8)的上表面相抵。4.根據權利要求1所述的一種食品包裝袋薄膜分切機,其特征在于,所述切割機構包括上皮帶(12),所述第一主輪通過上皮帶(12)連接有第一從輪,所述第一從輪上固定連接有連接軸(13),所述連接軸(13)的一端轉動連接有連接桿(14),另一端固定連接有轉盤(15),所述轉盤(15)外壁邊緣處固定連接有油繩(16)。5.根據權利要求4所述的一種食品包裝袋薄膜分切機,其特征在于,所述油繩(16)的底部固定連接有滑桿(17),所述滑桿(17)的底部固定連接有刀片(18),所述滑桿(17)滑動連接有連接柱(19),所述連接柱(19)的一側固定連接有呈“l(fā)”型的連接板(20),所述連接板(20)的底部與固定桿(3)固定連接。6.根據權利要求1所述的一種食品包裝袋薄膜分切機,其特征在于,所述第一轉動軸(4)上固定連接有上件輪(21),所述工作臺(8)的上表面開設有位于刀片(18)正下方的切割槽(22)。
技術總結
本實用新型公開了一種食品包裝袋薄膜分切機,包括底座,底座的上表面固定連接有多個呈均勻分布的支撐柱,位于同一側的兩個支撐柱頂部固定連接有固定桿,固定桿的一端轉動連接有第一轉動軸,另一端轉動連接有第二轉動軸,第一轉動軸上固定連接有第一轉輪;本實用新型在使用時,通過第一壓緊輪和第二壓緊輪,可以將食品包裝袋薄膜緊緊的壓在工作臺上表面,讓薄膜可以分切的更加完整,同時還能利用第一壓緊輪和第二壓緊輪的轉動將薄膜從左往右進行輸送,從而可以持續的對薄膜進行分切;轉盤的轉動可以通過油繩帶動滑桿沿著連接柱的內部進行上下往返運動,此時,滑桿底部的刀片就可以將工作臺表面的薄膜進行間歇性的分切。以將工作臺表面的薄膜進行間歇性的分切。以將工作臺表面的薄膜進行間歇性的分切。
技術研發人員:謝新來 陳均 柯立軍 朱新宏 王金 沈安凱
受保護的技術使用者:安慶博美塑業有限公司
技術研發日:2021.11.09
技術公布日:2022/4/29
