本實用新型涉及一種分切機母卷上料裝置。
背景技術:
目前薄膜生產線在薄膜輸送過程中需要將薄膜從母卷上放置在分切機上,然后進行分切操作。傳統的母卷需要人工搬運到分切機上,這樣分切效率下降,而且人工搬運十分辛苦。
技術實現要素:
本實用新型的目的在于提供一種提高分切效率,省時省力的分切機母卷上料裝置。
為了達到上述目的,本實用新型的技術方案是:一種分切機母卷上料裝置,包括分切機機頭和分切機支座,分切機支座位于分切機機頭下方,還包括安裝架、橫向移動氣缸、升降氣缸、滑座、滑軌和母卷放置架,所述安裝架安裝在母卷放置架和橫切機支座上,橫向移動氣缸安裝在安裝架的上部,并與滑座連接,滑座與滑軌滑移連接,升降氣缸安裝在滑座上,所述升降氣缸位于母卷放置架上方,母卷放置架上設有傾斜的母卷導軌,母卷的軸與母卷導軌滑移連接。
所述安裝架上設有氣缸止擋塊。
所述升降氣缸的輸出桿上安裝有橫桿,橫桿上設有吊環。
所述母卷放置架的靠近分切機支座處設有母卷止擋塊。
采用上述結構后,本實用新型的多根母卷放置在母卷放置架上,并且傾斜的滾動到相對位置處,橫向移動氣缸帶動滑座移動,升降氣缸向下運行,將母卷吊裝,直接輸送至分切機支座上,進行分切作業。這樣省時省力,提高了分切效率。
附圖說明
圖1是本實用新型的結構示意圖;

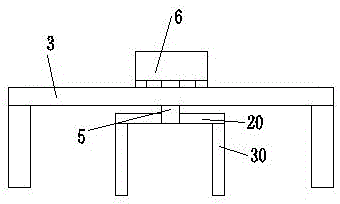

圖2是圖1中安裝架左視圖。
具體實施方式
以下結合附圖給出的實施例對本實用新型作進一步詳細的說明。
參見圖1、2所示,一種分切機母卷上料裝置,包括分切機機頭1和分切機支座2,分切機支座2位于分切機機頭1下方,還包括安裝架3、橫向移動氣缸 4、升降氣缸5、滑座6、滑軌7和母卷放置架9,所述安裝架3安裝在母卷放置架9和橫切機支座2上,橫向移動氣缸4安裝在安裝架3的上部,并與滑座6 連接,滑座6與滑軌7滑移連接,升降氣缸5安裝在滑座6上,所述升降氣缸5 位于母卷放置架9上方,母卷放置架9上設有傾斜的母卷導軌91,母卷10的軸與母卷導軌91滑移連接。
參見圖1所示,為了能在使用過程中滑座6移動至準確的位置,所述安裝架3上設有氣缸止擋塊31。
參見圖2所示,為了能平穩的吊起母卷10,所述升降氣缸5的輸出桿上安裝有橫桿20,橫桿20上設有吊環30。
參見圖1所示,為了能使母卷10自動滾動至準確位置,所述母卷放置架9 的靠近分切機支座2處設有母卷止擋塊92。
參見圖1、2所示,本實用新型使用時,多根母卷10放置在母卷放置架9 上,并且傾斜的滾動到相對位置處,被母卷止擋塊92擋住。橫向移動氣缸4帶動滑座6移動,升降氣缸5向下運行,將母卷10吊裝,直接輸送至分切機支座2上,進行分切作業。這樣省時省力,提高了分切效率。
以上所述的僅是本實用新型的優選實施方式,應當指出,對于本領域的普通技術人員來說,在不脫離本實用新型創造構思的前提下,還可以做出若干變形和改進,這些都屬于本實用新型的保護范圍。
技術特征:
1.一種分切機母卷上料裝置,包括分切機機頭(1)和分切機支座(2),分切機支座(2)位于分切機機頭(1)下方,其特征在于:還包括安裝架(3)、橫向移動氣缸(4)、升降氣缸(5)、滑座(6)、滑軌(7)和母卷放置架(9),所述安裝架(3)安裝在母卷放置架(9)和橫切機支座(2)上,橫向移動氣缸(4)安裝在安裝架(3)的上部,并與滑座(6)連接,滑座(6)與滑軌(7)滑移連接,升降氣缸(5)安裝在滑座(6)上,所述升降氣缸(5)位于母卷放置架(9)上方,母卷放置架(9)上設有傾斜的母卷導軌(91),母卷(10)的軸與母卷導軌(91)滑移連接。
2.根據權利要求1所述的分切機母卷上料裝置,其特征在于:所述安裝架(3)上設有氣缸止擋塊(31)。
3.根據權利要求1所述的分切機母卷上料裝置,其特征在于:所述升降氣缸(5)的輸出桿上安裝有橫桿(20),橫桿(20)上設有吊環(30)。
4.根據權利要求1所述的分切機母卷上料裝置,其特征在于:所述母卷放置架(9)的靠近分切機支座(2)處設有母卷止擋塊(92)。
技術總結
本實用新型涉及一種分切機母卷上料裝置,包括分切機機頭和分切機支座,分切機支座位于分切機機頭下方,還包括安裝架、橫向移動氣缸、升降氣缸、滑座、滑軌、吊臂和母卷放置架,所述安裝架安裝在母卷放置架和橫切機支座上,橫向移動氣缸安裝在安裝架的上部,并與滑座連接,滑座與滑軌滑移連接,升降氣缸安裝在滑座上,所述升降氣缸位于母卷放置架上方,母卷放置架上設有傾斜的母卷導軌,母卷的軸與母卷導軌滑移連接。本實用新型提高分切效率,省時省力。
技術研發人員:茹正偉;張?jiān)琅d;熊唯誠
受保護的技術使用者:常州百佳薄膜科技有限公司
文檔號碼:201720188870
技術研發日:2017.03.01
技術公布日:2017.12.05
