1.本實用新型屬于材料分切技術領域，具體涉及一種連續分條機切刀架。

背景技術：

2.分條機是用于把片材裁切成一定寬度的條裝的機器，主要用于電池材料和其它金屬或非金屬材料的裁切，該機器主要部件是切刀架。

3.目前的分切機切刀架為一個整體，與分切機連為一體，拆卸不方便，并且每片刀具單獨固定在刀軸上，安裝使用要單獨調整，裝拆不方便。

技術實現要素：

4.本實用新型的目的在于提供一種連續分條機切刀架，以解決現有技術中存在的刀具裝拆不方便的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種連續分條機切刀架，包括底座，所述底座上端安裝有第一支撐座和第二支撐座，所述第一支撐座和第二支撐座上端安裝有頂板，所述第一支撐座和第二支撐座之間轉動安裝有上刀軸和下刀軸，所述上刀軸和下刀軸的兩端均分別安裝有定位座和壓緊座，所述上刀軸和下刀軸上分別套裝有第一刀具機構和第二刀具機構，所述第一刀具機構和第二刀具機構上分別安裝有上刀具和下刀具。

6.優選的，所述底座兩端均設有安裝槽和定位孔，所述底座一端設有防呆槽。

7.優選的，所述上刀軸包括方形軸段，所述方形軸段兩端分別設置有定位軸段和螺紋軸段，所述定位軸段一端設置有第一支撐軸段，所述螺紋軸段一端設置有第二支撐軸段，所述第二支撐軸段一端設置有連接軸段，所述連接軸段上設有鍵槽。

8.優選的，所述定位軸段上設有第一定位通孔和第一固定通孔，所述定位座一端設有第二定位通孔和第二固定通孔，所述第一定位通孔與第二定位通孔內插設有定位銷，所述第一固定通孔和第二固定通孔內插設有固定螺栓，所述固定螺栓一端安裝有固定螺母。

9.優選的，所述壓緊座一端設有螺紋孔，所述壓緊座螺紋安裝在螺紋軸段上。

10.優選的，所述第一刀具機構包括刀架，所述刀架中間設有穿孔，所述刀架套裝在方形軸段上，所述刀架上通過螺栓和螺母依次安裝有調距環、上刀具和墊圈，所述刀架一側設置有間距套管，所述間距套管中間設有方孔，所述間距套管套裝在方形軸段上。

11.與現有技術相比，本實用新型的有益效果是：通過設置直接套裝在方形軸段上的刀軸和刀具機構，并通過壓緊座將刀具機構進行夾緊固定對刀具進行軸向限位，同時通過方形軸段和刀具機構配合進行周向限位，無需單獨對每個刀具進行固定，方便刀具裝拆，而且通過在相鄰刀具之間設置尺寸相同的間距套管，可確保等距裁切。

附圖說明

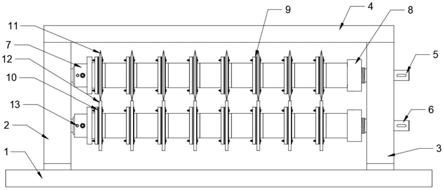

12.圖1為本實用新型的主視示意圖；

13.圖2為本實用新型的俯視示意圖；

14.圖3為本實用新型的上刀軸的結構示意圖；

15.圖4為本實用新型的壓緊座的結構示意圖；

16.圖5為本實用新型的刀架的右視示意圖；

17.圖6為本實用新型的第一刀具機構的結構示意圖。

18.圖中：1.底座、2.第一支撐座、3.第二支撐座、4.頂板、5.上刀軸、6.下刀軸、7.定位座、8.壓緊座、9.第一刀具機構、10.第二刀具機構、11.上刀具、12.下刀具、13.定位銷、101.安裝槽、102.定位孔、103.防呆槽、501.方形軸段、502.定位軸段、5021.第一定位通孔、5022.第一固定通孔、503.螺紋軸段、504.第一支撐軸段、505.第二支撐軸段、506.連接軸段、507.鍵槽、801.螺紋孔、901.刀架、9011.穿孔、902.調距環、903.墊圈、904.間距套管。

具體實施方式

19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

20.請參閱圖1，本實用新型實施例提供一種連續分條機切刀架901，包括底座1，底座1上端的左右兩側分別通過螺栓安裝有第一支撐座2和第二支撐座3，第一支撐座2和第二支撐座3上端通過螺栓安裝有頂板4，第一支撐座2和第二支撐座3之間通過軸承轉動安裝有上刀軸5和下刀軸6，上刀軸5和下刀軸6的左右兩端均分別安裝有定位座7和壓緊座8，上刀軸5和下刀軸6上分別套裝有第一刀具機構9和第二刀具機構10，第一刀具機構9和第二刀具機構10上分別通過螺栓和螺母安裝有上刀具11和下刀具12，用于對材料進行分切。

21.請參閱圖1至圖6，底座1左右兩端均設有安裝槽101和定位孔102，方便將裝置安裝在分切機上，底座1左端設有防呆槽103，防止安裝時方向裝反。上刀軸5包括方形軸段501，方形軸段501左右兩端分別車制有定位軸段502和螺紋軸段503，定位軸段502左端車制有第一支撐軸段504，螺紋軸段503右端車制有第二支撐軸段505，第二支撐軸段505右端車制有連接軸段506，連接軸段506上設有鍵槽507用于與外部的驅動機構傳動連接。定位軸段502上設有第一定位通孔5021和第一固定通孔5022，定位座7左端設有第二定位通孔和第二固定通孔，第一定位通孔5021與第二定位通孔內插設有定位銷13，第一固定通孔5022和第二固定通孔內插設有固定螺栓，固定螺栓后端安裝有固定螺母，方便將定位座7準確的安裝在定位軸段502上的指定位置，以此方便將定位座7的右端面作為定位基準。壓緊座8右端設有螺紋孔801，壓緊座8螺紋安裝在螺紋軸段503上，用于壓緊間距套管904。第一刀具機構9包括刀架901，刀架901中間設有穿孔9011，刀架901套裝在方形軸段501上，刀架901上通過螺栓和螺母依次安裝有調距環902、上刀具11和墊圈903，刀架901右側設置有間距套管904，間距套管904中間設有方孔，間距套管904套裝在方形軸段501上，通過改變調距環902的數量可對刀具的軸向位置進行定量微調，以此滿足不同的分切要求。

22.本實施例的工作原理如下：在使用時通過安裝槽101、定位孔102和防呆槽103將裝置安裝在分條機上，將上刀軸5和下刀軸6的連接軸段506通過鍵連接與外部的驅動機構連接，然后與分條機一起進行分切工作，需要更換刀具或間距套管904，以及需要調整調距環902的數量時，先將上刀軸5和下刀軸6與外部驅動機構分離，然后進行更換或調整工作，以上刀軸5為例，將上刀軸5從第一支撐座2和第二支撐座3上取下后，先擰下壓緊座8，然后直接將第一刀具機構9沿著上刀軸5取下，在更換需更換的部件后再重新套裝到上刀軸5上，然

后再將壓緊座8安裝在螺紋軸段503上，并使壓緊座8左端將上刀軸5上所有的第一刀具機構9壓緊，以此同時對上刀軸5上所有的第一刀具機構9進行軸向固定，由于穿孔9011和方孔與方形軸段501相配合，使得刀架901和間距套管904不會相對上刀軸5轉動，以此對上刀具11進行周向固定，因此無需單獨對每個刀具進行固定，使得刀具裝拆更加方便。

23.以上所述，僅為本實用新型的較佳實施例而已，并非用于限定本實用新型的保護范圍。

技術特征：

1.一種連續分條機切刀架，其特征在于：包括底座(1)，所述底座(1)上端安裝有第一支撐座(2)和第二支撐座(3)，所述第一支撐座(2)和第二支撐座(3)上端安裝有頂板(4)，所述第一支撐座(2)和第二支撐座(3)之間轉動安裝有上刀軸(5)和下刀軸(6)，所述上刀軸(5)和下刀軸(6)的兩端均分別安裝有定位座(7)和壓緊座(8)，所述上刀軸(5)和下刀軸(6)上分別套裝有第一刀具機構(9)和第二刀具機構(10)，所述第一刀具機構(9)和第二刀具機構(10)上分別安裝有上刀具(11)和下刀具(12)。2.根據權利要求1所述的一種連續分條機切刀架，其特征在于：所述底座(1)兩端均設有安裝槽(101)和定位孔(102)，所述底座(1)一端設有防呆槽(103)。3.根據權利要求2所述的一種連續分條機切刀架，其特征在于：所述上刀軸(5)包括方形軸段(501)，所述方形軸段(501)兩端分別設置有定位軸段(502)和螺紋軸段(503)，所述定位軸段(502)一端設置有第一支撐軸段(504)，所述螺紋軸段(503)一端設置有第二支撐軸段(505)，所述第二支撐軸段(505)一端設置有連接軸段(506)，所述連接軸段(506)上設有鍵槽(507)。4.根據權利要求3所述的一種連續分條機切刀架，其特征在于：所述定位軸段(502)上設有第一定位通孔(5021)和第一固定通孔(5022)，所述定位座(7)一端設有第二定位通孔和第二固定通孔，所述第一定位通孔(5021)與第二定位通孔內插設有定位銷(13)，所述第一固定通孔(5022)和第二固定通孔內插設有固定螺栓，所述固定螺栓一端安裝有固定螺母。5.根據權利要求3所述的一種連續分條機切刀架，其特征在于：所述壓緊座(8)一端設有螺紋孔(801)，所述壓緊座(8)螺紋安裝在螺紋軸段(503)上。6.根據權利要求3所述的一種連續分條機切刀架，其特征在于：所述第一刀具機構(9)包括刀架(901)，所述刀架(901)中間設有穿孔(9011)，所述刀架(901)套裝在方形軸段(501)上，所述刀架(901)上通過螺栓和螺母依次安裝有調距環(902)、上刀具(11)和墊圈(903)，所述刀架(901)一側設置有間距套管(904)，所述間距套管(904)中間設有方孔，所述間距套管(904)套裝在方形軸段(501)上。

技術總結

本實用新型公開了一種連續分條機切刀架，包括底座，底座上端安裝有第一支撐座和第二支撐座，第一支撐座和第二支撐座之間轉動安裝有上刀軸和下刀軸，上刀軸和下刀軸的兩端均分別安裝有定位座和壓緊座，上刀軸和下刀軸上分別套裝有第一刀具機構和第二刀具機構，第一刀具機構和第二刀具機構上分別安裝有上刀具和下刀具，通過設置直接套裝在方形軸段上的刀軸和刀具機構，并通過壓緊座將刀具機構進行夾緊固定對刀具進行軸向限位，同時通過方形軸段和刀具機構配合進行周向限位，無需單獨對每個刀具進行固定，方便刀具裝拆，而且通過在相鄰刀具之間設置尺寸相同的間距套管，可確保等距裁切。切。切。
