本實用新型涉及一種復卷機，具體為一種多功能小型復卷機，屬于造紙機械技術領域。

背景技術：

復卷機，是一種造紙專用設備，其用途是將造紙機生產出來的紙卷（稱為原紙卷）進行依次復卷，紙張經過復卷后做成成品紙出廠。目前，復卷機用交流傳動代替直流傳動在造紙機械行業中已成為發展趨勢。由卷紙機卷得的紙卷比較松軟，內部可能會有破損或斷頭，兩側邊緣不整齊，紙幅寬度等多不能直接使用于紙加工或印刷等機器，大部分紙種（如新聞紙、凸版印刷紙、包裝紙等）必須經過復卷機切邊、分切、接頭、在紙卷芯上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠。

在對紙卷進行分卷時，根據紙卷大小的不同，往往需要用到小型復卷機，然而，傳統的小型復卷機只有復卷的功能，功能過于單一，并不能在進行復卷時進行切除原紙毛邊和控制成品紙卷的卷徑，導致小型復卷機的實用性較低，不能滿足廠家提高生產效率的要求。

技術實現要素：

本實用新型提供一種多功能小型復卷機，可以有效解決實際應用中小型復卷機不能對紙卷切邊和不能控制紙卷的卷徑等問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種多功能小型復卷機，包括底座和支撐架，所述底座的頂端與所述支撐架相連，所述支撐架的內部設有電機，所述支撐架的一側設有收紙轉軸，所述收紙轉軸由第一收紙轉軸和第二收紙轉軸組成，所述第一收紙轉軸和所述第二收紙轉軸內側均設有螺紋槽，所述螺紋槽與錐形螺栓相連，所述收紙轉軸的一側設有第一中轉軸，所述第一中轉軸的一側設有修剪轉軸，所述修剪轉軸與齒條滑動連接，所述修剪轉軸的兩端分別設有第一刀片和第二刀片，所述第一刀片的一側設有第一調節螺栓，所述修剪轉軸的下部設有第二中轉軸，所述第二中轉軸的兩端分別設有第一擋板和第二擋板，所述第一擋板的一側設有第二調節螺栓，所述修剪轉軸的一側設有放紙轉軸。

作為本實用新型的一種優選技術方案，所述底座的一側設有控制面板，所述修剪轉軸和所述第二中轉軸的一端均設有刻度尺。

作為本實用新型的一種優選技術方案，所述第一收紙轉軸與所述第二收紙轉軸通過彈簧相連，所述第一刀片到所述第二刀片之間的長度小于所述第一擋板到所述第二擋板之間的長度。

作為本實用新型的一種優選技術方案，所述控制面板電性連接所述電機，所述控制面板和所述電機均電性連接電源。

本實用新型所達到的有益效果是：該種多功能小型復卷機，將原紙穿過第二中轉軸，通過調節修剪轉軸的高度和調節第一調節螺栓來改變兩個刀片之間的距離，能夠?qū)υ堖M(jìn)行切除毛邊，并且也能夠改變?cè)埛鶎挘瑥亩屝⌒蛷?fù)卷機具有切除毛邊和改變幅寬的功能；通過旋轉錐形螺栓，能夠改變第一收紙轉軸與第二收紙轉軸之間的距離，從而讓小型復卷機具有改變成品紙卷卷徑的功能；因此，該種多功能小型復卷機具有切邊、分切和改變卷徑的功能，顯著地提高了小型復卷機的實用性，并且顯著地提高小型復卷機的工作效率。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型一種多功能多功能小型復卷機的結構示意圖；

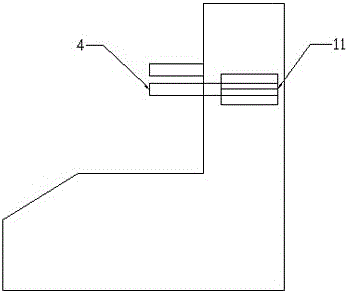

圖2是本實用新型一種多功能多功能小型復卷機的截面圖；

圖3是本實用新型一種多功能多功能小型復卷機修剪轉軸的結構示意圖；

圖4是本實用新型一種多功能多功能小型復卷機收紙轉軸的結構示意圖；

圖5是本實用新型一種多功能多功能小型復卷機錐形螺栓的結構示意圖；

圖中：1、齒條；2、第一中轉軸；3、支撐架；4、收紙轉軸；5、錐形螺栓；6、底座；7、控制面板；8、第二中轉軸；9、修剪轉軸；10、放紙轉軸；11、電機；12、刻度尺；13、第一調節螺栓；14、第一刀片；15、第二刀片；16、第二擋板；17、第一擋板；18、第二調節螺栓；19、螺紋槽；20、彈簧；21、第一收紙轉軸；22、第二收紙轉軸。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：如圖1-5所示，本實用新型一種多功能小型復卷機，包括底座6和支撐架3，底座6的頂端與支撐架3相連，支撐架3的內部設有電機11，支撐架3的一側設有收紙轉軸4，收紙轉軸4由第一收紙轉軸21和第二收紙轉軸22組成，第一收紙轉軸21和第二收紙轉軸22內側均設有螺紋槽19，螺紋槽19與錐形螺栓5相連，能夠調節第一收紙轉軸21和第二收紙轉軸22之間的距離，收紙轉軸4的一側設有第一中轉軸2，第一中轉軸2的一側設有修剪轉軸9，修剪轉軸9與齒條1滑動連接，能夠調節修剪轉軸9的高度，修剪轉軸9的兩端分別設有第一刀片14和第二刀片15，第一刀片14的一側設有第一調節螺栓13，用于調節第一刀片14和第二刀片15之間的距離，修剪轉軸9的下部設有第二中轉軸8，第二中轉軸8的兩端分別設有第一擋板17和第二擋板16，第一擋板16的一側設有第二調節螺栓18，修剪轉軸9的一側設有放紙轉軸10。

底座6的一側設有控制面板7，修剪轉軸9和第二中轉軸8的一端均設有刻度尺12，方便了解第一刀片14和第二刀片15之間的距離，方便了解第一擋板17和第二擋板16之間的距離，第一收紙轉軸21與第二收紙轉軸22通過彈簧20相連，用于拉緊第一收紙轉軸21與第二收紙轉軸22，第一刀片14到第二刀片15之間的長度小于第一擋板17到第二擋板16之間的長度，方便對原紙進行切邊和分切，控制面板7電性連接電機11，控制面板7和電機11均電性連接電源。

具體的，將原紙卷套在放紙轉軸10上，調節第一調節螺栓13，控制第一刀片14和第二刀片15的距離，調節第二調節螺栓18，讓第一擋板17和第二擋板16的距離比原紙的寬度大，讓原紙穿過第二中轉軸2，通過齒條1將第一刀片14和第二刀片15壓緊在原紙上，將原紙卷在收紙轉軸4上，通過旋轉錐形螺栓5，改變第一收紙轉軸21與第二收紙轉軸22之間的距離，從而改變成品紙卷卷徑，通過控制面板7控制電機11的開啟，從而完成原紙卷的復卷。

該種多功能小型復卷機，將原紙穿過第二中轉軸2，通過調節修剪轉軸9的高度和調節第一調節螺栓13來改變兩個刀片之間的距離，能夠?qū)υ堖M(jìn)行切除毛邊，并且也能夠改變?cè)埛鶎?，從而讓小型?fù)卷機具有切除毛邊和改變幅寬的功能；通過旋轉錐形螺栓5，能夠改變第一收紙轉軸21與第二收紙轉軸22之間的距離，從而讓小型復卷機具有改變成品紙卷卷徑的功能；因此，該種多功能小型復卷機具有切邊、分切和改變卷徑的功能，顯著地提高了小型復卷機的實用性，并且顯著地提高小型復卷機的工作效率。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種多功能小型復卷機，包括底座（6）和支撐架（3），其特征在于，所述底座（6）的頂端與所述支撐架（3）相連，所述支撐架（3）的內部設有電機（11），所述支撐架（3）的一側設有收紙轉軸（4），所述收紙轉軸（4）由第一收紙轉軸（21）和第二收紙轉軸（22）組成，所述第一收紙轉軸（21）和所述第二收紙轉軸（22）內側均設有螺紋槽（19），所述螺紋槽（19）與錐形螺栓（5）相連，所述收紙轉軸（4）的一側設有第一中轉軸（2），所述第一中轉軸（2）的一側設有修剪轉軸（9），所述修剪轉軸（9）與齒條（1）滑動連接，所述修剪轉軸（9）的兩端分別設有第一刀片（14）和第二刀片（15），所述第一刀片（14）的一側設有第一調節螺栓（13），所述修剪轉軸（9）的下部設有第二中轉軸（8），所述第二中轉軸（8）的兩端分別設有第一擋板（17）和第二擋板（16），所述第一擋板（16）的一側設有第二調節螺栓（18），所述修剪轉軸（9）的一側設有放紙轉軸（10）。

2.根據權利要求1所述的一種多功能小型復卷機，其特征在于，所述底座（6）的一側設有控制面板（7），所述修剪轉軸（9）和所述第二中轉軸（8）的一端均設有刻度尺（12）。

3.根據權利要求1所述的一種多功能小型復卷機，其特征在于，所述第一收紙轉軸（21）與所述第二收紙轉軸（22）通過彈簧（20）相連，所述第一刀片（14）到所述第二刀片（15）之間的長度小于所述第一擋板（17）到所述第二擋板（16）之間的長度。

4.根據權利要求2所述的一種多功能小型復卷機，其特征在于，所述控制面板（7）電性連接所述電機（11），所述控制面板（7）和所述電機（11）均電性連接電源。

技術總結

本實用新型公開了一種多功能小型復卷機，包括底座和支撐架，底座的頂端與支撐架相連，支撐架的內部設有電機，支撐架的一側設有收紙轉軸，收紙轉軸由第一收紙轉軸和第二收紙轉軸組成，收紙轉軸的一側設有第一中轉軸，第一中轉軸的一側設有修剪轉軸，修剪轉軸與齒條滑動連接，第一刀片的一側設有第一調節螺栓，修剪轉軸的下部設有第二中轉軸，第二中轉軸的兩端分別設有第一擋板和第二擋板，該種多功能小型復卷機，將能夠?qū)υ堖M(jìn)行切除毛邊，并且也能夠改變?cè)埛鶎?，從而讓小型?fù)卷機具有切除毛邊和改變幅寬的功能；能夠改變第一收紙轉軸與第二收紙轉軸之間的距離，從而讓小型復卷機具有改變成品紙卷卷徑的功能。

技術研發人員：林燕珠

受保護的技術使用者：林燕珠

文檔號碼：201620464608

技術研發日：2016.05.22

技術公布日：2016.12.07
