本實用新型屬于印刷技術領域，具體涉及一種分切機收卷裝置。

背景技術：

現有的分切機在將紙膜分切好之后，需要人工將一卷卷分切好的紙膜從分切機的收卷輥中取下，再搬運走，普通技術下，在切完紙膜卸膜卷時，需要先將膜卷從收卷輥滑動至卸卷架上，待換上新的芯筒后，再將膜卷搬運，雖能節省時間，但占用空間大，而且切完膜卸空鋼輥時，掉落現象時有發生，雖然未對人員造成傷害，但其操作過程中給安全帶來了一定的安全隱患，而且普通的收卷輥沒有張緊功能，容易引起膜卷過渡卷緊導致膜卷從收卷輥中難以取下，或容易引起收卷不到位不夠卷緊等問題。

技術實現要素：

本實用新型的目的是為了克服上述現有技術存在的不足之處，而提供一種分切機收卷裝置，解決了現有收卷裝置占用空間大、卸料不便的技術問題，同時解決了膜卷收卷質量差，難以從收卷輥中取下的技術問題。

為了解決背景技術所存在的問題，本實用新型采用如下技術方案：一種分切機收卷裝置，包括底座，底座上設置有左支撐板和右支撐板，左支撐板和右支撐板之間設有收卷輥，左支撐板上設置一U形的鉸接座，鉸接座的兩耳板內通過銷軸鉸接一連接頭，連接頭的一端設有與收卷輥連接的軸向孔，軸向孔內設有與收卷輥的端頭配合連接的軸承，右支撐板上設置驅動電機，驅動電機通過傳動機構與轉動設置在右支撐板上的驅動軸傳動連接，所述驅動軸與收卷輥的外徑相同并與收卷輥的軸線位于同一水平面，收卷輥對應驅動軸的一端和驅動軸上均設有花鍵槽，驅動軸與收卷輥之間設置一連接套，連接套的內周面設置有與所述花鍵槽相配合的花鍵齒，所述右支撐板上還設有一離合氣缸，離合氣缸的活動端與連接套的外周面固定連接，連接套的下端設一與右支撐板連接的托板。

所述收卷輥包括轉軸和支撐套，支撐套套設在轉軸的外表面，支撐套上設置若干T形槽，T形槽中配合設置T形的張緊塊，轉軸的外表面對應所述T形槽處設有向一側外傾的斜槽，斜槽中設置鋼珠，T形槽的一側具有與斜槽配合并卡住鋼珠的限位面，所述鋼珠與張緊塊的大徑端接觸配合。

沿支撐套的長度方向設置若干組T形槽，每組T形槽沿支撐套的外圓面周向布置，T形槽內配合設置張緊塊。

本實用新型的收卷輥在離合氣缸的作用下，可以與驅動軸分離，便于人工將收卷輥單邊擺出；不用卸軸，即可直接把膜卷卸下，操作方便，無需增設卸料架，減少了占用空間；收卷輥上的膜卷采用鋼珠推送張緊塊來固定張緊，更平穩，收卷輥旋轉時，張緊塊的小徑端被擠出支撐套的外表面以固定膜卷，收卷輥轉軸反向旋轉時，張緊塊回移至T形槽內，便于膜卷的卸載，方便張緊操作，省時省力，解決了膜卷收卷質量差，難以從收卷輥中取下的技術問題。

附圖說明：

圖1是本實用新型的結構示意圖；

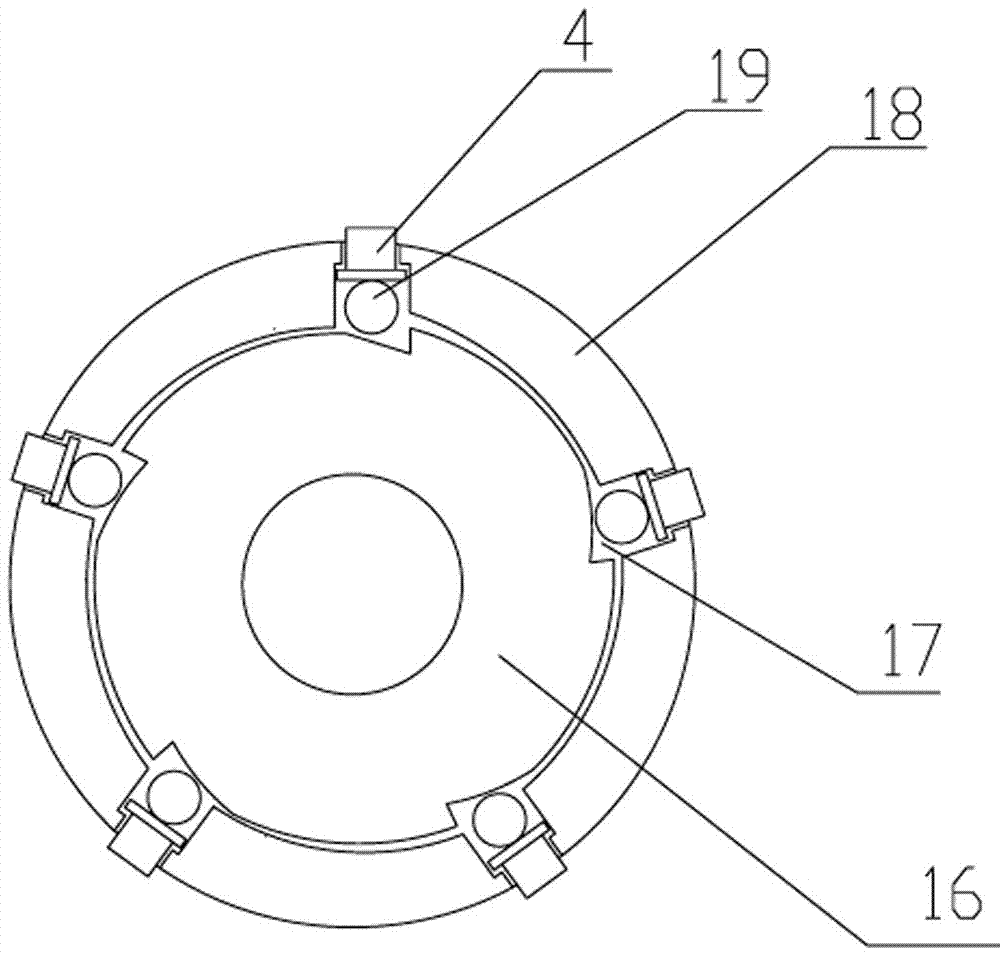

圖2是收卷輥的左視結構示意圖。

圖中：1.左支撐板，2.軸承，3.收卷輥，4.張緊塊，5.離合氣缸，6.右支撐板，7.驅動軸，8.傳動機構，9.驅動電機，10.鉸接座，11.連接頭，12.花鍵槽，13.底座，14.連接套，15.托板，16.轉軸，17.斜槽，18.支撐套，19.鋼珠。

具體實施方式：

參照圖1-2，一種分切機收卷裝置，包括底座13，底座13上設置有左支撐板1和右支撐板，左支撐板1和右支撐板之間設有收卷輥3，左支撐板1上設置一U形的鉸接座10，鉸接座10的兩耳板內通過銷軸鉸接一連接頭11，連接頭11的一端設有與收卷輥3連接的軸向孔，軸向孔內設有與收卷輥3的端頭配合連接的軸承2，右支撐板6上設置驅動電機9，驅動電機9通過傳動機構8與轉動設置在右支撐板6上的驅動軸7傳動連接，所述驅動軸7與收卷輥3的外徑相同并與收卷輥3的軸線位于同一水平面，收卷輥3對應驅動軸7的一端和驅動軸上均設有花鍵槽12，驅動軸7與收卷輥3之間設置一連接套14，連接套14的內周面設置有與所述花鍵槽相配合的花鍵齒，所述右支撐板上還設有一離合氣缸5，離合氣缸的活動端與連接套14的外周面固定連接，連接套14的下端設一與右支撐板連接的托板15，工作時，離合氣缸5驅動連接套14將收卷輥3與驅動軸7分離，人工將收卷輥3單邊擺出，不用卸軸，直接把膜卷卸下，無需增設卸料架，減少了占用空間，待收卷輥3上換上新的芯筒后，將收卷輥擺動到與驅動軸7相接觸的原位置，然后通過離合氣缸5將驅動軸7與收卷輥3結合在一起。

所述收卷輥3包括轉軸16和支撐套18，支撐套18套設在轉軸16的外表面，支撐套18上設置若干T形槽，T形槽中配合設置T形的張緊塊4，轉軸16的外表面對應所述T形槽處設有向一側外傾的斜槽17，斜槽17中設置鋼珠19，T形槽的一側具有與斜槽17配合并卡住鋼珠19的限位面，所述鋼珠19與張緊塊4的大徑端接觸配合；沿支撐套18的長度方向設置若干組T形槽，每組T形槽沿支撐套18的外圓面周向布置，T形槽內配合設置張緊塊4；工作時，驅動電機9帶動轉軸16旋轉，斜槽內的鋼珠19將T形槽內的張緊塊的小徑端擠出支撐套18的外表面，張緊固定采用鋼珠推送張緊塊4來張緊固定芯筒，張緊牢固，更平穩，轉軸16反向旋轉時，鋼珠19隨著轉軸16的旋轉偏離T形槽，張緊塊4回移至T形槽內，便于膜卷的卸載。

本實用新型的收卷輥3在離合氣缸5的作用下，可以與驅動軸7分離，便于人工將收卷輥3單邊擺出；不用卸軸，即可直接把膜卷卸下，操作方便，無需增設卸料架，減少了占用空間；收卷輥3上的膜卷采用鋼珠19推送張緊塊4來固定張緊，更平穩，收卷輥3旋轉時，張緊塊4的小徑端被擠出支撐套18的外表面以固定膜卷，收卷輥3轉軸反向旋轉時，張緊塊4回移至T形槽內，便于膜卷的卸載，方便張緊操作，省時省力，解決了膜卷收卷質量差，難以從收卷輥3中取下的技術問題。

技術特征：

1.一種分切機收卷裝置，包括底座（13），底座（13）上設置有左支撐板（1）和右支撐板（6），左支撐板（1）和右支撐板之間設有收卷輥（3），其特征在于：左支撐板（1）上設置一U形的鉸接座（10），鉸接座（10）的兩耳板內通過銷軸鉸接一連接頭（11），連接頭（11）的一端設有與收卷輥（3）連接的軸向孔，軸向孔內設有與收卷輥（3）的端頭配合連接的軸承（2），右支撐板（6）上設置驅動電機（9），驅動電機（9）通過傳動機構（8）與轉動設置在右支撐板（6）上的驅動軸（7）傳動連接，所述驅動軸（7）與收卷輥（3）的外徑相同并與收卷輥（3）的軸線位于同一水平面，收卷輥（3）對應驅動軸（7）的一端和驅動軸上均設有花鍵槽（12），驅動軸（7）與收卷輥（3）之間設置一連接套（14），連接套（14）的內周面設置有與所述花鍵槽相配合的花鍵齒，所述右支撐板上還設有一離合氣缸（5），離合氣缸的活動端與連接套（14）的外周面固定連接，連接套（14）的下端設一與右支撐板連接的托板（15）。

2.根據權利要求1所述的分切機收卷裝置，其特征在于：所述收卷輥（3）包括轉軸（16）和支撐套（18），支撐套（18）套設在轉軸（16）的外表面，支撐套（18）上設置若干T形槽，T形槽中配合設置T形的張緊塊（4），轉軸（16）的外表面對應所述T形槽處設有向一側外傾的斜槽（17），斜槽（17）中設置鋼珠（19），T形槽的一側具有與斜槽（17）配合并卡住鋼珠（19）的限位面，所述鋼珠（19）與張緊塊（4）的大徑端接觸配合。

3.根據權利要求2所述的分切機收卷裝置，其特征在于：沿支撐套（18）的長度方向設置若干組T形槽，每組T形槽沿支撐套（18）的外圓面周向布置，T形槽內配合設置張緊塊（4）。

技術總結

一種分切機收卷裝置，包括底座，底座上設置有左支撐板和右支撐板，左支撐板和右支撐板之間設有收卷輥，所述收卷輥包括轉軸和支撐套，支撐套套設在轉軸的外表面，支撐套上設置若干T形槽，T形槽中配合設置T形的張緊塊，轉軸的外表面對應所述T形槽處設有向一側外傾的斜槽，斜槽中設置鋼珠，T形槽的一側具有與斜槽配合并卡住鋼珠的限位面，所述鋼珠與張緊塊的大徑端接觸配合，本實用新型的收卷輥在離合氣缸的作用下，可以與驅動軸分離，便于人工將收卷輥單邊擺出；可直接把膜卷卸下，操作方便，收卷輥上的膜卷采用鋼珠推送張緊塊來固定張緊，更平穩，解決了膜卷收卷質量差，難以從收卷輥中取下的技術問題。

技術研發人員：高勇

受保護的技術使用者：泗水勇嘉包裝印刷有限公司

文檔號碼：201621471383

技術研發日：2016.12.30

技術公布日：2017.08.11
