本實用新型涉及分切機械設備領域，尤其涉及一種分切機收卷裝置。

背景技術：

目前，綜合車間傳統的卡紙分切機收卷裝置由收卷轉軸、收卷臂、軸承座、收卷氣脹軸等組成。收卷氣脹軸兩端安裝有軸承，工作時放入軸承座中固定后高速旋轉，對產品進行收卷。傳統結構中收卷臂與軸承座是一體成型結構，收卷臂一端與收卷氣脹軸通過軸承配合，另一端安裝在收卷轉軸上。由于工作時需反復加速、減速、停機，收卷臂所受的沖擊力比較大，因此軸承座容易磨損，導致設備運行精度急劇降低。但是由于收卷臂固定在收卷轉軸上，而收卷轉軸與設備支撐墻板相連，因此更換收卷臂時需對設備進行整體拆卸才能實現，導致工作量大。此外，設備整體拆卸后再重新組裝，需重新調校精度，進一步增加工作量。

軸承與軸承座之間雖然也會設置軸承套，但由于軸承套厚度薄，力學性能差，且沒有與軸承座固定連接，兩者之間仍存在滑動現象。此外，整體式收卷臂及軸承座的材料為q235，耐磨性較差，從而導致在使用時軸承座仍然有較大磨損。

技術實現要素：

本實用新型的目的是提供一種分切機收卷裝置，軸承座在磨損后能快速拆卸更換，大幅縮短停機時間，提高維修效率。

為實現上述目的，本實用新型提供一種分切機收卷裝置，包括支架、第一收料臂、第二收料臂和收卷氣脹軸，所述支架上轉動連接有轉軸，所述第一收料臂和第二收料臂相對布置且兩者一端與所述轉軸連接，第一收料臂和第二收料臂的另一端分別可拆式固定連接有第一軸承座和第二軸承座，所述第一軸承座和第二軸承座均通過第一軸承分別與收卷氣脹軸的兩端連接。

作為本實用新型的進一步改進，所述第一收料臂的一端設有第一插接槽，所述第一軸承座上設有第一插接座，所述第一插接座與第一插接槽插接配合；所述第二收料臂的一端設有第二插接槽，所述第二軸承座上設有第二插接座，所述第二插接座與第二插接槽插接配合。

作為本實用新型的更進一步改進，所述第一軸承座上設有與第一插接座連接的第一法蘭，所述第一法蘭通過第一螺釘與第一收料臂連接；所述第二軸承座上設有與第二插接座連接的第二法蘭，所述第二法蘭通過第二螺釘與第二收料臂連接。

作為本實用新型的更進一步改進，還包括第一驅動裝置和第二驅動裝置；所述收卷氣脹軸通過傳動機構與所述第一驅動裝置聯動；所述第二驅動裝置與轉軸動力連接。

作為本實用新型的更進一步改進，所述傳動機構包括皮帶輪傳動機構和傳動軸；所述傳動軸伸入至第二軸承座的內腔中且兩者之間套接有第二軸承；傳動軸的一端設有卡接部，所述卡接部與所述收卷氣脹軸的一端可拆式連接；傳動軸的另一端為插接端；所述皮帶輪傳動機構的主動輪與第一驅動裝置的輸出端連接，皮帶輪傳動機構的從動輪與所述傳動軸的插接端同軸固定連接。

作為本實用新型的更進一步改進，所述第二軸承座和傳動軸之間通過可拆式的鎖定結構連接。

作為本實用新型的更進一步改進，所述鎖定結構為插銷，所述第二軸承座的側壁上設有第一插孔，所述傳動軸的側壁上設有第二插孔；所述插銷同時穿過第一插孔和第二插孔。

有益效果

與現有技術相比，本實用新型的分切機收卷裝置的優點為：

1、由于第一、第二軸承座均為可拆卸結構，在出現一定程度的磨損后，可快速拆卸下來并進行更換，該過程中無需對整體設備的其他部件例如收卷臂進行拆卸，也就無需重新調校設備精度，從而大幅縮短停機時間，提高維修效率。

2、收料臂與軸承座之間均通過插接座與插接槽插接配合，不僅裝配簡單，而且對中性較佳，更換第一、第二軸承座后無需重新調整精度。

3、軸承座通過法蘭與螺釘與收料臂固定連接，在設備工作產生震動時，可以有效防止收料臂插接槽與軸承座的插接座之間出現磨損的情況，確保收料臂在長時間工作后其插接槽尺寸精度不會明顯下降，減少收料臂的更換次數。

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

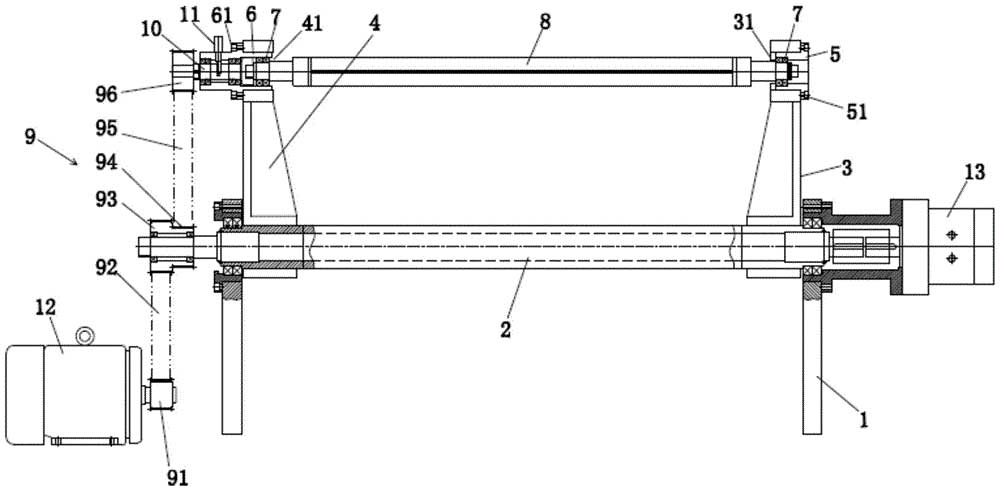

圖1為本實用新型的分切機收卷裝置結構示意圖；

圖2為第一軸承座的放大剖視圖；

圖3為第二軸承座的放大剖視圖；

圖4為傳動軸的放大示意圖。

具體實施方式

現在參考附圖描述本實用新型的實施例。

實施例

本實用新型的具體實施方式如圖1至圖4所示，一種分切機收卷裝置，包括支架1、第一收料臂3、第二收料臂4和收卷氣脹軸8。支架1上轉動連接有轉軸2。第一收料臂3和第二收料臂4相對布置且兩者一端與轉軸2連接，第一收料臂3和第二收料臂4的另一端分別可拆式固定連接有第一軸承座5和第二軸承座6。第一軸承座5和第二軸承座6均通過第一軸承7分別與收卷氣脹軸8的兩端連接。第一軸承座5和第二軸承座6均設有內腔，第一軸承7套設在軸承座的內腔側壁與收卷氣脹軸8的端部之間。支架1上安裝有用于驅動轉軸2的第二驅動裝置13。第二驅動裝置13為旋轉油缸，其與轉軸2的一端動力連接。

第一收料臂3的一端設有第一插接槽31，第一軸承座5上設有第一插接座52，第一插接座52與第一插接槽31插接配合。第二收料臂4的一端設有第二插接槽41，第二軸承座6上設有第二插接座63，第二插接座63與第二插接槽41插接配合。插接槽和插接座均呈圓柱狀或呈設有錐面的圓臺狀。

第一軸承座5上設有與第一插接座52一端連接的第一法蘭，第一法蘭通過第一螺釘51與第一收料臂3連接。第一螺釘51為多個且繞第一插接座52的中線均布。第二軸承座6上設有與第二插接座63一端連接的第二法蘭，第二法蘭通過第二螺釘61與第二收料臂4連接。第二螺釘61為多個且繞第二插接座63的中線均布。

該分切機收卷裝置還包括第一驅動裝置12，第一驅動裝置12為電機。收卷氣脹軸8通過傳動機構與第一驅動裝置12聯動。本實施例中，傳動機構包括皮帶輪傳動機構9和傳動軸10。傳動軸10伸入至第二軸承座6的內腔中且兩者之間套接有第二軸承。傳動軸10的一端設有卡接部103，卡接部103與收卷氣脹軸8的一端可拆式連接。本實施例中，卡接部103為條狀卡接槽，而收卷氣脹軸8的一端設有條狀卡接凸起，條狀卡接凸起與條狀卡接槽卡接配合，從而實現兩者同步轉動。傳動軸10的另一端為插接端101。

皮帶輪傳動機構9包括主動輪91、第一皮帶92、變速輪、第二皮帶95和從動輪96。其中，變速輪轉動連接在轉軸2上遠離第二驅動裝置13的一端，變速輪可相對轉軸2轉動。變速輪包括同軸固定連接的第一中間輪93和第二中間輪94。主動輪91通過第一皮帶92與第一中間輪93聯動，第二中間輪94通過第二皮帶95與從動輪96聯動。第一中間輪93的直徑大于第二中間輪94。

皮帶輪傳動機構9的主動輪91與第一驅動裝置12的輸出端連接，皮帶輪傳動機構9的從動輪96與傳動軸10的插接端101同軸固定連接。此外，皮帶輪傳動機構9也可以由鏈輪傳動機構或齒輪組傳動機構代替。

第二軸承座6和傳動軸10之間通過可拆式的鎖定結構11連接。本實施例中，鎖定結構11為插銷，第二軸承座6的側壁上設有第一插孔62，傳動軸10的側壁上設有第二插孔102。插銷同時穿過第一插孔62和第二插孔102。工作時，人員將插銷拆下，傳動軸10可相對第二軸承座6旋轉，則收卷氣脹軸8可正常工作。停機時，將插銷同時穿過第一插孔62和第二插孔102，可起到固定收卷氣脹軸8的作用，方便在收卷氣脹軸8上操作。

第一軸承座5和第二軸承座6均采用45#鋼調質處理，硬度為230-250hbs；表面高頻淬火，硬度hrc40-45。相比于傳統采用q235的整體式收卷臂及軸承座，本方案中的第一軸承座5和第二軸承座6耐磨性更好，使用壽命更長。

以上結合最佳實施例對本實用新型進行了描述，但本實用新型并不局限于以上揭示的實施例，而應當涵蓋各種根據本實用新型的本質進行的修改、等效組合。

技術特征：

1.一種分切機收卷裝置，包括支架(1)、第一收料臂(3)、第二收料臂(4)和收卷氣脹軸(8)，所述支架(1)上轉動連接有轉軸(2)，其特征在于，所述第一收料臂(3)和第二收料臂(4)相對布置且兩者一端與所述轉軸(2)連接，第一收料臂(3)和第二收料臂(4)的另一端分別可拆式固定連接有第一軸承座(5)和第二軸承座(6)，所述第一軸承座(5)和第二軸承座(6)均通過第一軸承(7)分別與收卷氣脹軸(8)的兩端連接。

2.根據權利要求1所述的一種分切機收卷裝置，其特征在于，所述第一收料臂(3)的一端設有第一插接槽(31)，所述第一軸承座(5)上設有第一插接座(52)，所述第一插接座(52)與第一插接槽(31)插接配合；所述第二收料臂(4)的一端設有第二插接槽(41)，所述第二軸承座(6)上設有第二插接座(63)，所述第二插接座(63)與第二插接槽(41)插接配合。

3.根據權利要求2所述的一種分切機收卷裝置，其特征在于，所述第一軸承座(5)上設有與第一插接座(52)連接的第一法蘭，所述第一法蘭通過第一螺釘(51)與第一收料臂(3)連接；所述第二軸承座(6)上設有與第二插接座(63)連接的第二法蘭，所述第二法蘭通過第二螺釘(61)與第二收料臂(4)連接。

4.根據權利要求1或2或3所述的一種分切機收卷裝置，其特征在于，還包括第一驅動裝置(12)和第二驅動裝置(13)；所述收卷氣脹軸(8)通過傳動機構與所述第一驅動裝置(12)聯動；所述第二驅動裝置(13)與轉軸(2)動力連接。

5.根據權利要求4所述的一種分切機收卷裝置，其特征在于，所述傳動機構包括皮帶輪傳動機構(9)和傳動軸(10)；所述傳動軸(10)伸入至第二軸承座(6)的內腔中且兩者之間套接有第二軸承；傳動軸(10)的一端設有卡接部(103)，所述卡接部(103)與所述收卷氣脹軸(8)的一端可拆式連接；傳動軸(10)的另一端為插接端(101)；所述皮帶輪傳動機構(9)的主動輪與第一驅動裝置(12)的輸出端連接，皮帶輪傳動機構(9)的從動輪與所述傳動軸(10)的插接端(101)同軸固定連接。

6.根據權利要求5所述的一種分切機收卷裝置，其特征在于，所述第二軸承座(6)和傳動軸(10)之間通過可拆式的鎖定結構(11)連接。

7.根據權利要求6所述的一種分切機收卷裝置，其特征在于，所述鎖定結構(11)為插銷，所述第二軸承座(6)的側壁上設有第一插孔(62)，所述傳動軸(10)的側壁上設有第二插孔(102)；所述插銷同時穿過第一插孔(62)和第二插孔(102)。

技術總結

本實用新型公開了一種分切機收卷裝置，包括支架、第一收料臂、第二收料臂和收卷氣脹軸，所述支架上轉動連接有轉軸，所述第一收料臂和第二收料臂相對布置且兩者一端與所述轉軸連接，第一收料臂和第二收料臂的另一端分別可拆式固定連接有第一軸承座和第二軸承座，所述第一軸承座和第二軸承座均通過第一軸承分別與收卷氣脹軸的兩端連接。本實用新型提供的分切機收卷裝置，軸承座在磨損后能快速拆卸更換，大幅縮短停機時間，提高維修效率。
