1.本發明涉及電池技術領域，更具體的說是涉及一種長條形電池及其制備方法。

背景技術：

2.隨著穿戴類產品需求的爆發，用戶對產品的能量密度訴求提高，傳統的軟包電池已無法再突破空間的限制進行能量密度的提高，另外軟包電池難以避免會存在腐蝕漏液等密封性問題。而傳統的硬殼電池雖然在密封性上高于軟包電池，但是無法大幅度的提升電池能量密度，為此亟需一種可以充分利用腔體空間，可大幅度提升電池能量密度，另外長條形電池寬度窄，傳統電池工藝無法加工成型；本發明一種長條形電池，采用兩頭出極耳的方式，便于外殼內部裝配，極片采用分條后裁斷成型的方式，相較于傳統的極片模切成型效率高，減少毛刺和粉塵，解決了電池自放電大的問題。

技術實現要素：

3.本發明提供了一種長條形電池及其制備方法，以達到高效率制造電池的目的。

4.為了實現上述目的，本發明采用如下技術方案：

5.一種長條形電池，包括：

6.包括外殼、極耳、極組、電極端子、電解液；

7.所述外殼包括殼體、面蓋；

8.所述外殼腔內設有極組，第一極耳，第二極耳；

9.所述極組設有正極片、負極片；

10.所述電極端子貫穿所述外殼；

11.所述第一極耳與極組中的一極固定連接，第一極耳與所述電極端子固定連接，

12.所述第二極耳與極組中的另一極固定連接，第二極耳與所述外殼固定連接；

13.腔內填充有電解液。

14.所述正極片設有正極片空箔區和正極片涂料區，所述正極片空箔區用于連接極耳；

15.所述正極片涂料區設有隔膜，所述隔膜包覆所述正極片涂料區，所述正極片空箔區用于連接極耳。

16.所述負極片設有負極片空箔區和負極片涂料區，所述負極片空箔區用于連接極耳，所述負極片涂料區適配所述正極片涂料區。

17.所述極組由負極片和正極片依此逐層堆疊組成。

18.所述電極端子與殼體絕緣連接。

19.所述面蓋與所述殼體固定連接，形成空腔結構。

20.所述正極片組成材料為活性物質和集流體，所述活性物質為含鋰材料，集流體為鋁箔；

21.所述負極片組成材料為活性物質和集流體，活性物質為硅基材料，集流體為銅箔。

22.所述外殼寬度尺寸≥6mm，且長度與寬度的比值≥2。

23.一種長條形電池的制備方法，包括以下步驟：

24.s1：制備長條形電池的極組，所述極組具有正負兩極；

25.s2：將第一極耳焊到極組中的一極，第二極耳焊到極組中的另一極；

26.s3：將所述極組裝入殼體，將第一極耳與外殼內壁的電極端子固定連接，第二極耳與所述外殼的內壁固定連接；

27.s4：將面蓋與所述殼體固定連接，密封外殼；

28.s5：通過所述外殼上設置的注液口向所述密封外殼內部注射電解質/電解液，再密封注液口。

29.所述s1中極組制備方法為：

30.s1：將箔片制成具有箔片復合區的預制箔片，所述預制箔片依次循環設置箔片復合區、箔片空箔區，所述箔片復合區為第一金屬箔-第二金屬箔-第一金屬箔復合結構；

31.s2：將所述預制箔片分條為預制箔片條；

32.s3：將所述預制箔片條裁斷成型為正極片或負極片；

33.s4：將正極片復合區涂料制為正極片涂料區；將負極片復合區涂料制為負極片涂料區；

34.s5：用隔膜包覆正極片涂料區；

35.s6：將負極片涂料區和覆膜后的正極片涂料區依次逐層堆疊，正極片空箔區和負極片空箔區相對堆疊部分對立設置。

36.經由上述的技術方案可知，與現有技術相比，本發明具有以下有益效果：

37.可大幅度提升電池能量密度，長條形電池寬度窄，采用兩頭出極耳的方式，便于外殼內部裝配，極片采用分條后裁斷成型的方式，相較于傳統的極片模切成型效率高，減少毛刺和粉塵，解決電池自放電大的問題。

附圖說明

38.為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

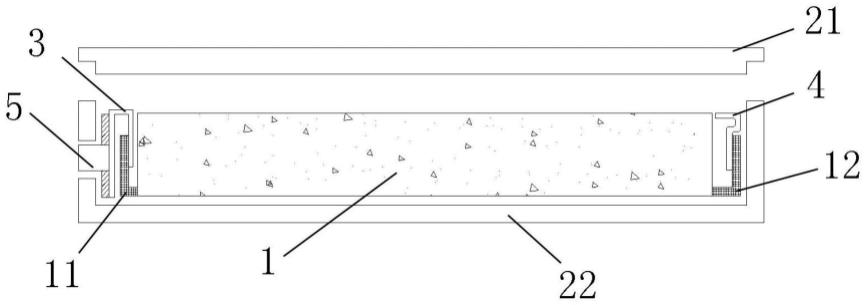

39.圖1附圖為本發明的結構爆炸圖。

40.圖2附圖為本發明的仰視透視結構示意圖。

41.圖3附圖為本發明的負極片結構示意圖。

42.圖4附圖為本發明的正極片結構示意圖。

43.圖5附圖為本發明的正極片制備方式示意圖。

44.圖6附圖為本發明的負極片制備方式示意圖。

45.圖7附圖為本發明的堆疊方式示意圖。

46.圖8附圖為本發明的極組結構示意圖。

47.圖中：1-極組，11-正極片，111-正極片空箔區，112-正極片復合區，12-負極片，121-負極片空箔區，122-負極片復合區，2-外殼，21-面蓋，22-殼體，3-第一極耳，4-第二極耳，5-電極端子，6-隔膜。

具體實施方式

48.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

49.實施例1：如圖1、圖2、圖3、圖4、圖8，一種長條形電池，包括：

50.包括外殼2、極耳、極組1、電極端子5、電解液；

51.外殼2包括殼體22、面蓋21；

52.外殼2腔內設有極組1，第一極耳3，第二極耳4；

53.極組1設有正極片11、負極片12；

54.電極端子5貫穿外殼2；

55.第一極耳3與極組中的一極固定連接，第一極耳3與電極端子5固定連接，

56.第二極耳4與極組中的另一極固定連接，第二極耳4與外殼2固定連接；

57.腔內填充有電解液。

58.正極片11設有正極片空箔區111和正極片涂料區，正極片空箔區111用于連接極耳；

59.正極片涂料區設有隔膜6，隔膜6包覆正極片涂料區，正極片空箔區111用于連接極耳。

60.負極片12設有負極片空箔區12和負極片涂料區，負極片空箔區12用于連接極耳，負極片涂料區適配正極片涂料區。

61.極組1由負極片12和正極片11依此逐層堆疊組成。

62.電極端子5與殼體22絕緣連接。

63.面蓋21與殼體22固定連接，形成空腔結構；

64.正極片11組成材料為活性物質和集流體，活性物質為含鋰材料，集流體為鋁箔；

65.負極片12組成材料為活性物質和集流體，活性物質為硅基材料，集流體為銅箔。外殼2寬度尺寸≥6mm，且長度與寬度的比值≥2。

66.在第一極耳3和第二極耳4間依次逐層堆疊負極片121和覆膜的正極片111。

67.實施例2：如圖1、圖2、圖3、圖4、圖8，長條形電池的制備方法，

68.s1：制備長條形電池的極組，極組具有正負兩極；

69.s2：將第一極耳3焊到極組中的一極，第二極耳4焊到極組中的另一極，并貼膠絕緣；

70.s3：將極組1裝入殼體22，將第一極耳3與外殼2內壁的電極端子5固定連接，第二極耳4與外殼2的內壁固定連接；

71.s4：將面蓋21與殼體22固定連接，密封外殼2；

72.s5：通過外殼2上設置的注液口向密封外殼2內部注射電解質/電解液，再密封注液口。

73.實施例3：如圖5、圖6、圖7，長條形電池的制備方法的極組1制備方法，

74.s1：將箔片制成具有箔片復合區的預制箔片，預制箔片依次循環設置箔片復合區、箔片空箔區，箔片復合區為第一金屬箔-第二金屬箔-第一金屬箔復合結構；

75.s2：將預制箔片分條為預制箔片條；

76.s3：將預制箔片條裁斷成型為正極片11或負極片12；

77.s4：將正極片復合區112涂料制為正極片涂料區；將負極片復合區122涂料制為負極片涂料區；

78.s5：用隔膜6包覆正極片涂料區；

79.s6：將負極片涂料區和覆膜后的正極片涂料區依次逐層堆疊，正極片空箔區111和負極片空箔區121相對堆疊部分對立設置。

80.正極制袋可采用制袋機，兩層隔膜6將正極片111包覆，四周熱封留極耳位置開口，然后熱切，有效封區寬度0.3～1.0mm。

81.使用分切機進行分條和制片，或者使用激光切割機進行切割。

82.實施例4：正極片材料組成為活性物質和集流體，活性物質為鈷酸鋰、鎳鈷錳酸鋰、鎳鈷鋁酸鋰、富鋰材料或其它含鋰材料，集流體為鋁箔或其它復合集流體。

83.負極片材料組成為活性物質和集流體，活性物質為鈦酸鋰，石墨、硅基材料，或其它受體材料，集流體為銅箔、鋰金屬或其它復合集流體。

84.實施例5：長條形電池不限于硬殼電池結構，也可使用電池軟包鋁塑膜封裝結構。

85.本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。對于實施例公開的裝置而言，由于其與實施例公開的方法相對應，所以描述的比較簡單，相關之處參見方法部分說明即可。

86.對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。

技術特征：

1.一種長條形電池，其特征在于，包括：包括外殼、極耳、極組、電極端子、電解液；所述外殼包括殼體、面蓋；所述外殼腔內設有極組，第一極耳，第二極耳；所述極組設有正極片、負極片；所述電極端子貫穿所述外殼；所述第一極耳與極組中的一極固定連接，第一極耳與所述電極端子固定連接，所述第二極耳與極組中的另一極固定連接，第二極耳與所述外殼固定連接；腔內填充有電解液。2.根據權利要求1所述一種長條形電池，其特征在于，所述正極片設有正極片空箔區和正極片涂料區，所述正極片空箔區用于連接極耳；所述正極片涂料區設有隔膜，所述隔膜包覆所述正極片涂料區，所述正極片空箔區用于連接極耳。3.根據權利要求2所述一種長條形電池，其特征在于，所述負極片設有負極片空箔區和負極片涂料區，所述負極片空箔區用于連接極耳，所述負極片涂料區適配所述正極片涂料區。4.根據權利要求1所述一種長條形電池，其特征在于，所述極組由負極片和正極片依此逐層堆疊組成。5.根據權利要求1所述一種長條形電池，其特征在于，所述電極端子與殼體絕緣連接。6.根據權利要求1所述一種長條形電池，其特征在于，所述面蓋與所述殼體固定連接，形成空腔結構。7.根據權利要求1所述一種長條形電池，其特征在于，所述正極片組成材料為活性物質和集流體，所述活性物質為含鋰材料，集流體為鋁箔；所述負極片組成材料為活性物質和集流體，活性物質為硅基材料，集流體為銅箔。8.根據權利要求1所述一種長條形電池，其特征在于，所述外殼寬度尺寸≥6mm，且長度與寬度的比值≥2。9.一種長條形電池的制備方法，其特征在于，包括以下步驟：s1：制備長條形電池的極組，所述極組具有正負兩極；s2：將第一極耳焊到極組中的一極，第二極耳焊到極組中的另一極；s3：將所述極組裝入殼體，將第一極耳與外殼內壁的電極端子固定連接，第二極耳與所述外殼的內壁固定連接；s4：將面蓋與所述殼體固定連接，密封外殼；s5：通過所述外殼上設置的注液口向所述密封外殼內部注射電解質/電解液，再密封注液口。10.根據權利要求9所述一種長條形電池的制備方法，其特征在于，所述s1中極組制備方法為：s1：將箔片制成具有箔片復合區的預制箔片，所述預制箔片依次循環設置箔片復合區、箔片空箔區，所述箔片復合區為第一金屬箔-第二金屬箔-第一金屬箔復合結構；

s2：將所述預制箔片分條為預制箔片條；s3：將所述預制箔片條裁斷成型為正極片或負極片；s4：將正極片復合區涂料制為正極片涂料區；將負極片復合區涂料制為負極片涂料區；s5：用隔膜包覆正極片涂料區；s6：將負極片涂料區和覆膜后的正極片涂料區依次逐層堆疊，正極片空箔區和負極片空箔區相對堆疊部分對立設置。

技術總結

本發明公開了一種長條形電池及其制備方法，本發明涉及電池技術領域。包括外殼、極耳、極組、電極端子、電解液；外殼包括殼體、面蓋；外殼腔內設有極組，第一極耳，第二極耳；極組設有正極極片、負極極片；電極端子貫穿外殼；第一極耳與極組中的一極固定連接，第一極耳與電極端子固定連接，第二極耳與極組中的另一極固定連接，第二極耳與外殼固定連接；腔內填充有電解液。本發明一種長條形電池可以充分利用腔體空間，可大幅度提升電池能量密度，長條形電池寬度窄，采用兩頭出極耳的方式，便于外殼內部裝配，極片采用分條后裁斷成型的方式，相較于傳統的極片模切成型效率高，減少毛刺和粉塵，解決電池自放電大的問題。決電池自放電大的問題。決電池自放電大的問題。

技術研發人員：戈志敏 肖海燕 王永偉 余小旦 劉建剛 晉亞周 章琳

受保護的技術使用者：新余贛鋒電子有限公司

技術研發日：2022.03.17

技術公布日：2022/6/4
