本實用新型涉及一種膠帶紙管分切機,屬于膠帶加工技術領域。
背景技術:
膠帶母卷是一種膠帶產品,不同于我們?nèi)粘I钪兴姷降哪z帶,膠帶母卷主要是用于膠帶分切廠,按照需求分切成日常生活中使用的不同規格的封箱膠帶成品;目前膠帶母卷大多采用切割機進行分切,很難對膠帶的尺寸進行嚴格把控。為解決上述問題,特提供一種新的技術方案。
技術實現要素:
本實用新型的目的在于提供一種膠帶紙管分切機,以解決上述背景技術中提出的問題。
為實現上述目的本實用新型采用以下技術方案:一種膠帶紙管分切機,包括機體和傳動架,所述機體上設置有電機、軸承座、刻度尺、上吊耳與下吊耳,所述電機通過螺栓安裝固定于機體左端上方,電機主軸上銷軸連接有裝夾輥,所述軸承座通過螺栓安裝固定于機體右端頂部,所述刻度尺通過螺絲安裝固定于機體頂部前端,所述上吊耳對稱焊接于機體前端上方,上吊耳內側焊接有上光軸,所述下吊耳對稱焊接于機體前端下方,下吊耳內側焊接有下光軸,所述傳動架放置于機體前端。
優選的,所述傳動架通過連接桿對稱焊接在一起,傳動架上設置有上軸孔、中軸孔、下軸孔與標桿,所述上軸孔開設于傳動架頂部,所述中軸孔開設于傳動架中部,且中軸孔套裝于上光軸上,所述下軸孔開設于傳動架底部,且下軸孔套裝于下光軸上,所述標桿焊接于傳動架后端左側上方。
優選的,所述上軸孔內側轉軸連接有刀架,所述刀架上設置有分切刀與把手,所述分切刀通過螺栓安裝固定于刀架底部后端,所述把手焊接于刀架前端中間。
優選的,所述標桿位于刻度尺頂部設置。
優選的,所述軸承座內部通過軸承過盈連接有轉盤,所述轉盤左端中間焊接有軸套,所述軸套套裝于裝夾輥右端。
與現有技術相比,本實用新型的有益效果是:本實用新型電機主軸上銷軸連接有裝夾輥,可通過電機輕松帶動裝夾輥進行旋轉;轉盤左端中間焊接有軸套,且軸套套裝于裝夾輥右端,可輕松將轉盤與裝夾輥進行對接,有效提高了裝夾輥旋轉的平穩性;標桿位于刻度尺頂部設置,可輕松掌控傳動架的移動距離;中軸孔套裝于上光軸上,同時下軸孔套裝于下光軸上,可使傳動架輕松順著光軸進行直線往復滑動;分切刀通過螺栓安裝固定于刀架底部后端,可輕松對裝夾輥上的膠帶母卷進行分切。
附圖說明

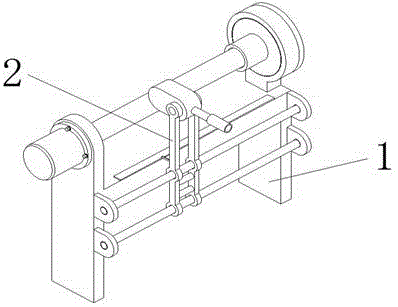

圖1為本實用新型結構示意圖;
圖2為本實用新型機體結構示意圖;
圖3為本實用新型傳動架結構示意圖;
圖中:1-機體;2-傳動架;3-電機;4-軸承座;5-刻度尺;6-上吊耳;7-下吊耳;8-轉盤;9-軸套;10-上光軸;11-下光軸;12-連接桿;13-上軸孔;14-中軸孔;15-下軸孔;16-標桿;17-刀架;18-把手;19-裝夾輥。
具體實施方式
下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整的闡述。
如圖1-3所示,一種膠帶紙管分切機,包括機體1和傳動架2,機體1上設置有電機3、軸承座4、刻度尺5、上吊耳6與下吊耳7,電機3通過螺栓安裝固定于機體1左端上方,電機3主軸上銷軸連接有裝夾輥19,軸承座4通過螺栓安裝固定于機體1右端頂部,刻度尺5通過螺絲安裝固定于機體1頂部前端,上吊耳6對稱焊接于機體1前端上方,上吊耳6內側焊接有上光軸10,下吊耳7對稱焊接于機體1前端下方,下吊耳7內側焊接有下光軸11,傳動架2放置于機體1前端。
具體使用方式:將膠帶母卷穿過軸承座4套裝于裝夾輥19上,隨后將轉盤8嵌套于軸承座4上,使軸套9套裝于裝夾輥19右端;最后啟動電機3帶動裝夾輥19上的膠帶母卷進行旋轉,同時通過把手18帶動刀架17上的分切刀圍繞上軸孔13進行翻轉,分切刀翻轉對膠帶母卷進行切割;切割完畢后,可通過標桿16對照刻度尺5精確操控傳動架2進行位移,以方便對膠帶母卷進行分切。
以上所述為本實用新型較佳實施例,對于本領域的普通技術人員而言,根據本實用新型的教導,在不脫離本實用新型的原理與精神的情況下,對實施方式所進行的改變、修改、替換和變型仍落入本實用新型的保護范圍之內。
技術特征:
1.一種膠帶紙管分切機,包括機體(1)和傳動架(2),其特征在于:所述機體(1)上設置有電機(3)、軸承座(4)、刻度尺(5)、上吊耳(6)與下吊耳(7),所述電機(3)通過螺栓安裝固定于機體(1)左端上方,電機(3)主軸上銷軸連接有裝夾輥(19),所述軸承座(4)通過螺栓安裝固定于機體(1)右端頂部,所述刻度尺(5)通過螺絲安裝固定于機體(1)頂部前端,所述上吊耳(6)對稱焊接于機體(1)前端上方,上吊耳(6)內側焊接有上光軸(10),所述下吊耳(7)對稱焊接于機體(1)前端下方,下吊耳(7)內側焊接有下光軸(11),所述傳動架(2)放置于機體(1)前端。
2.根據權利要求1所述的一種膠帶紙管分切機,其特征在于:所述傳動架(2)通過連接桿(12)對稱焊接在一起,傳動架(2)上設置有上軸孔(13)、中軸孔(14)、下軸孔(15)與標桿(16),所述上軸孔(13)開設于傳動架(2)頂部,所述中軸孔(14)開設于傳動架(2)中部,且中軸孔(14)套裝于上光軸(10)上,所述下軸孔(15)開設于傳動架(2)底部,且下軸孔(15)套裝于下光軸(11)上,所述標桿(16)焊接于傳動架(2)后端左側上方。
3.根據權利要求2所述的一種膠帶紙管分切機,其特征在于:所述上軸孔(13)內側轉軸連接有刀架(17),所述刀架(17)上設置有分切刀與把手(18),所述分切刀通過螺栓安裝固定于刀架(17)底部后端,所述把手(18)焊接于刀架(17)前端中間。
4.根據權利要求2所述的一種膠帶紙管分切機,其特征在于:所述標桿(16)位于刻度尺(5)頂部設置。
5.根據權利要求1所述的一種膠帶紙管分切機,其特征在于:所述軸承座(4)內部通過軸承過盈連接有轉盤(8),所述轉盤(8)左端中間焊接有軸套(9),所述軸套(9)套裝于裝夾輥(19)右端。
技術總結
本實用新型公開了一種膠帶紙管分切機,包括機體和傳動架,所述機體上設置有電機、軸承座、刻度尺、上吊耳與下吊耳,所述電機通過螺栓安裝固定于機體左端上方,電機主軸上銷軸連接有裝夾輥,所述軸承座通過螺栓安裝固定于機體右端頂部,所述刻度尺通過螺絲安裝固定于機體頂部前端,所述上吊耳對稱焊接于機體前端上方,上吊耳內側焊接有上光軸,所述下吊耳對稱焊接于機體前端下方,下吊耳內側焊接有下光軸,所述傳動架放置于機體前端。本實用新型可輕松對成品后的膠帶管進行分切處理。
技術研發人員:黃紹華
受保護的技術使用者:棗莊佳宏包裝材料有限公司
技術研發日:2019.11.12
