一種收卷軸的制作方法

2024年06月19日國知局瀏覽量:0

一種收卷軸的制作方法

本實用新型屬于機械技術領域,涉及膠帶行業生產中作為一種收卷軸。

背景技術:

在膠帶行業中,絕大部分的膠帶產品中心都有一個由紙質或塑料制成的內圈,主要是讓膠帶在生產中作為收卷時的內襯,也定型便于使用,不同功能的膠帶產品,其生產工藝各有不同,對于內圈的處理工藝也就方法多樣。

對于膠帶內圈在生產中的裝卸處理工藝要求而言,主要是取決于成品工藝要求,目前膠帶成品工藝的方法大致可分為兩種:一種是先將膠帶按一定長度分別卷到作為內圈的紙管或塑料管上,裝到分切機上按所需寬度切斷,內圈和成品同時形成,后來經過改進能一次性切兩支而提高了效率,但對于要求切斷厚度(即大卷徑)大的,切刀就無法切斷了。第二種是先把作為內襯的紙管或塑料管定值寬度切斷成為內圈,裝配到收卷軸(收卷的軸)上,涂布的膠帶按對應內圈寬度分切后,收卷軸任意長度收卷而形成為成品。這種方法雖然讓卷徑大小不受限制,但將內圈裝配到收卷軸上一一定位,然后開始收卷,收卷完成后卸料,即卸掉內圈,重新補裝內圈定位,再收卷,周而復始。就涉及到收卷軸,現階段沒有擋片的收卷軸,便于內圈裝卸,可需要一個一個對位定位,而有擋片的收卷軸,易于內圈定位,卻不便于內圈裝卸,地卸掉后一個擋片才能裝卸作業前一個內圈,都不可避免地耗費時間裝卸內圈,影響生產效率。

技術實現要素:

一、解決的技術問題

針對現有技術的不足,本實用新型提供了一種收卷軸,解決了膠帶設備生產中任意長度收卷、且能快捷裝卸內圈的問題。

二、技術方案

1.為實現以上目的,本實用新型通過以下技術方案予以實現:一種收卷軸,包括卷座、擋片、頂帽、導階、卡槽、套管、導軌、保持架、錐管、孔、斜角、鎖盤、主軸、安裝座,所述的主軸上由多個卷座重疊組合,其特征在于,所述的卷座上設置有擋片,圓周布置有彈性頂帽、導階和卡槽,所述的套管設置有導軌,導軌經導階沿著卡槽由外至里推進,套管依次壓下頂帽和擋片,將多個卷座串聯由鎖盤固定,裝卸作業通過套管外壁進行,作業完畢套管退出。

在上述收卷軸中,所述的卷座上設置相對具有可動的擋片。

采用上述的設計,有效增強內圈內徑與擋片高度的匹配,使擋片既能有效限位,又能便于內圈裝卸,大大提高了工作性能。

在上述收卷軸中,所述的卷座圓周上設置導階為“人”型在端面形成尖角,且另一端分別連接卡槽。

采用上述的設計,促使導軌頂端在圓周上任意點接觸卷座,都可以被導階引導至卡槽內,避免導軌頂住卷座頂死的缺陷,提高了工作有效性。

在上述收卷軸中,所述的卷座圓周上設置橫向卡槽。

采用上述的設計,有效增強套管移動的導向性,提高工作穩定性。

在上述收卷軸中,所述的套管罩在卷座外面。

采用上述的設計,有效促使內圈與卷座通過套管分離,裝卸作業由外壁進行,提高工作效率。

在上述收卷軸中,所述的套管尾部設置呈錐管,且有孔。

采用上述的設計,既能有效使內圈精準裝入套管,也能使套管利用孔通過保持架加裝外部手柄或支臂操作套管。

在上述收卷軸中,所述的導軌前段設置斜角,且在套管管口前面。

采用上述的設計,既能有效減小擋片阻力,也能促進擋片復位,增強工作穩定性。

在上述收卷軸中,所述的保持架可調節導軌。

采用上述的設計,既有效使套管和導軌聯接一體,又能調節導軌伸縮鎖盤距離,增強工作實用性。

三、有益效果

1.本收卷軸通過套管外壁進行裝卸內圈,有效避免頻繁對位定位和拆裝擋片的煩瑣問題,使內圈裝卸更便捷高效,提高了生產效益。

2.本收卷軸的裝卸時間大大降低,同時也降低了人工開支成本。

3.本收卷軸可以收卷任意長度產品,提高了機構的綜合實用性。

4.本收卷軸利用保持架可以有效聯接外部機械支臂,為實現裝卸內圈自動化、智能化制造邁出堅實的一步。

附圖說明

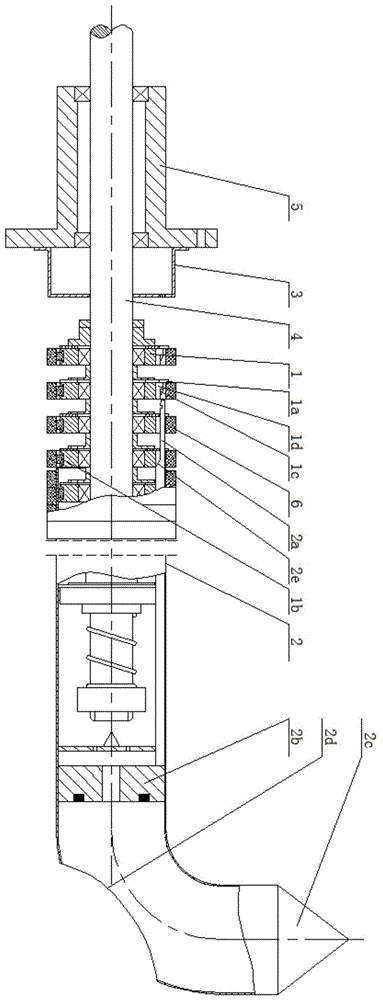

圖1是本收卷軸的結構示意圖;

圖2是圖1所示卷座的主視圖;

圖3是圖2中a處卡槽放大圖;

圖4是圖3中b向?qū)щA放大圖;

圖5是裝卸內圈示意圖;

圖中,1.卷座、1a.擋片、1b.頂帽、1c.導階、1d.卡槽、2.套管、2a.導軌、2b.保持架、2c.錐管、2d.孔、2e.斜角、3.鎖盤、4.主軸、5.安裝座、6.內圈。

具體實施方式

以下是本實用新型的具體實施例并結合附圖,對本實用新型的技術方案作進一步的描述,但本實用新型并不限于這些實施例。

1.請參閱圖1–4,本實用新型提供一種技術方案:一種收卷軸,包括卷座1擋片1

a頂帽1b導階1c卡槽1d套管2導軌2a保持架2b錐管2c孔2d斜角2e鎖盤3主軸4安裝座5所述的主軸4上由多個卷座1重疊組合,其特征在于,所述的卷座1上設置有擋片1a圓周布置有彈性頂帽1b導階1c和卡槽1d,所述的套管2設置有導軌2a,導軌2a經導階1c沿著卡槽1d由外至里推進,套管2依次壓下頂帽1b和擋片1a,將多個卷座1串聯由鎖盤3固定,裝卸作業通過套管2外壁進行,作業完畢套管2退出。

如圖1所示,本收卷軸與封緘膠帶涂布機配合實用,套管2尾端彎曲,向上方便內圈6套入,旋轉也便于卸料,利用安裝座5裝配至便于收卷的部位,配合主機或獨立驅動主軸4轉動,帶動裝有內圈6的卷座1一起轉動收卷,收卷任務完成后,把套管2管口對準卷座1,導軌2a頂端經導階1c引導進入卡槽1d,沿著卡槽1d由外至里推進,套管2管口和斜角2e分別快速壓下頂帽1b和擋片1a,直至導軌2a進入鎖盤3鎖住,此時,套管2已經將收卷軸上全部?jī)?nèi)圈6從各卷座1的頂帽1b上分離出來,從最里側內圈6往外推,全部?jī)?nèi)圈沿著套管2外壁卸出。

如圖5所示,裝進一批內圈6,沿著套管2外壁推至擋片1a處,鎖盤3松開導軌2a頂端,用手頂住最后一個內圈6,套管2向后退一個內圈6寬度的距離,然后其余內圈6和套管2同時向后退,退至下一個被壓下的擋片1a復位,前一個卷座1上的內圈6即裝配好了,后一個復位的擋片1a限位頂內圈時的位移,方便快捷的頂住內圈6尾端,拉動套管2退后,重復著上一動作,直至全部?jī)?nèi)圈6裝配完成,套管2即已退出主軸4,至此,裝配內圈6作業完成,可以開始收卷,周而復始,工作結束后推進套管2還可以防塵,保護本收卷軸。

技術特征:

1.一種收卷軸,包括卷座(1)擋片(1a)頂帽(1b)導階(1c)卡槽(1d)套管(2)導軌(2a)保持架(2b)錐管(2c)孔(2d)斜角(2e)鎖盤(3)主軸(4)安裝座(5)所述的主軸(4)上由多個卷座(1)重疊組合,其特征在于,所述的卷座(1)上設置有擋片(1a)圓周布置有彈性頂帽(1b)導階(1c)和卡槽(1d),所述的套管(2)設置有導軌(2a),導軌(2a)經導階(1c)沿著卡槽(1d)由外至里推進,套管(2)依次壓下頂帽(1b)和擋片(1a),將多個卷座(1)串聯由鎖盤(3)固定,裝卸作業通過套管(2)外壁進行,作業完畢套管(2)退出。

2.根據權利要求1所述的收卷軸,其特征在于,所述的卷座(1)上設置相對具有可動的擋片(1a)。

3.根據權利要求1所述的收卷軸,其特征在于,所述的卷座(1)圓周上設置導階(1c)為“人”型在端面形成尖角,且另一端分別連接卡槽(1d)。

4.根據權利要求1所述的收卷軸,其特征在于,所述的卷座(1)圓周上設置橫向卡槽(1d)。

5.根據權利要求1所述的收卷軸,其特征在于,所述的套管(2)罩在卷座(1)外面。

6.根據權利要求1或5所述的收卷軸,其特征在于,所述的套管(2)尾部設置呈錐管(2c),且有孔(2d)。

7.根據權利要求1或5所述的收卷軸,其特征在于,所述的導軌前段設置斜角(2e),且在套管(2)管口前面。

8.根據權利要求1或5所述的收卷軸,其特征在于,所述的保持架(2b)可調節導軌(2a)。

技術總結

本實用新型提供了一種收卷軸,屬于機械技術領域。它解決了現有膠帶設備生產中裝卸內圈煩瑣的問題。本收卷軸,包括卷座、擋片、頂帽、導階、卡槽、套管、導軌、保持架、錐管、孔、斜角、鎖盤、主軸、安裝座,主軸上由多個卷座重疊組合,卷座上設置有擋片,圓周布置有彈性頂帽、導階和卡槽,套管設置有導軌,導軌經導階沿著卡槽由外至里推進,套管依次壓下頂帽和擋片,將多個卷座串聯由鎖盤固定,裝卸作業通過套管外壁進行,作業完畢套管退出。本收卷軸具有任意長度收卷、快捷裝卸內圈的優點。

技術研發人員:王雨琦

受保護的技術使用者:王雨琦

技術研發日:2019.10.23

技術公布日:2020.09.22
