本發明涉及cof分切技術領域,具體為一種新型cof分切機張力控制裝置。
背景技術:
cof分切是通過設計在cof多條品兩側直徑為1.42mm、1.981mm的方形鏈輪齒孔進行搬送定位,158mmcof被對應條數的刀組分切成35mm、48mm、70mm的單條品,把158mmcof寬幅產品放到卷出軸,產品穿過重力輪,設備更換對應單條品寬幅的上下刀組和滾輪,方形鏈輪齒孔套入分切機的鏈輪和下刀組鏈輪,通過棱柱狀的鏈輪齒對產品進行定位和搬送,調整參數后開始作業。
傳統的分切機張力控制,產品從張力輪下方經過,張力輪連有一定重量的砝碼,當張力輪上升到傳感器或下降到傳感器的位置,其中一個傳感器撲捉到信號后反饋給驅動控制單元調節卷出端、分切單元速度調節張力,但是該裝置存在著以下缺陷:
1.上述的張力裝置,產品和滾輪接觸面積相對較大,由于產品分割前為158mm寬幅,接觸面積過大容易造成劃傷、打痕等。
2.由于158mm寬幅的cof產品有35mm、48mm、70mm三種單條品規格,其留銅率、內搬送孔4條數、寬幅不一樣,導致不同寬幅的單條品承受張力不相同;上述的張力裝置砝碼密封在設備內部,更改張力時比較繁瑣。適合單臺分切機分切固定條數的cof產品,無法同時對應35mm、48mm、70mm三種產品。
3.上述的張力裝置為上下浮動式,兩個傳感器感應為了接收反射信號和避免外界干擾往往需要長方體的保護裝置,相對尺寸較大,操作也相對繁瑣。
技術實現要素:
(一)解決的技術問題
針對現有技術的不足,本發明提供了一種新型cof分切機張力控制裝置,解決了現有技術中存在的缺陷與不足。
(二)技術方案
為實現以上目的,本發明通過以下技術方案予以實現:一種新型cof分切機張力控制裝置,包括第一導向輪與第二導向輪,所述第一導向輪與第二導向輪的中間設置有張力輪,所述張力輪的外側壁固定安裝有支撐桿,所述支撐桿的外表面設置有支點,所述支撐桿的端部且位于支點的上方設置有砝碼,所述支撐桿的上下端均設置有傳感器與限位緩沖器,所述第一導向輪的左側設置有卷出盤,所述第二導向輪的右側設置有第一鏈輪齒與第二鏈輪齒,所述第二鏈輪齒的上方設置有上刀,所述第二鏈輪齒的表面設置有下刀,所述第二鏈輪齒的右側設置有第一卷取盤與第二卷取盤。
優選的,所述第一鏈輪齒位于第二導向輪與第二鏈輪齒的中間位置。
優選的,所述砝碼的重量為1-10kg,優選為5kg,高度為7.5cm,且所述砝碼為圓柱體。
優選的,所述張力輪的重量為100-500g,優選為300g,寬幅為158mm,且所述張力輪到支點的距離為5-50cm,優選為30cm。
工作原理:在卷出盤放上牽引帶,牽引帶經過第一導向輪、張力輪、第二導向輪,打開上刀組放入牽引帶,調整刀組位置,開始分切,待分切一定長度后,把分切后的牽引帶使用膠帶粘附到卷取盤上,在卷出端裁切掉牽引帶,取下卷出端牽引帶,然后把待分切產品放入卷出端,是用膠帶連接待分切產品,即可開始分切,后續待分切產品上機分切只需要連接到上一卷產品的尾端即可。
(三)有益效果
本發明提供了一種新型cof分切機張力控制裝置。具備以下有益效果:
1、通過使用新型的張力裝置,可以有效避免張力過大,造成的cof產品翹曲、尺寸變化等;cof產品與張力滾輪的接觸面積變小,減少了加工過程中造成的劃傷、打痕等不良。
2、通過使用新型的張力裝置相對與傳統的張力裝置,無保護外殼,操作相對方便。
3、通過使用新型的張力裝置,只需要把砝碼位置調整到對應寬幅的單條品刻度線,就可以做到一臺分切機不需要更改其他配置去分切35mm、48mm、70mm的cof產品。
4、通過使用新型的張力裝置加入卷徑計算方式,對速度的控制更加敏感,張力控制精度變高,分切的精度變高。
附圖說明

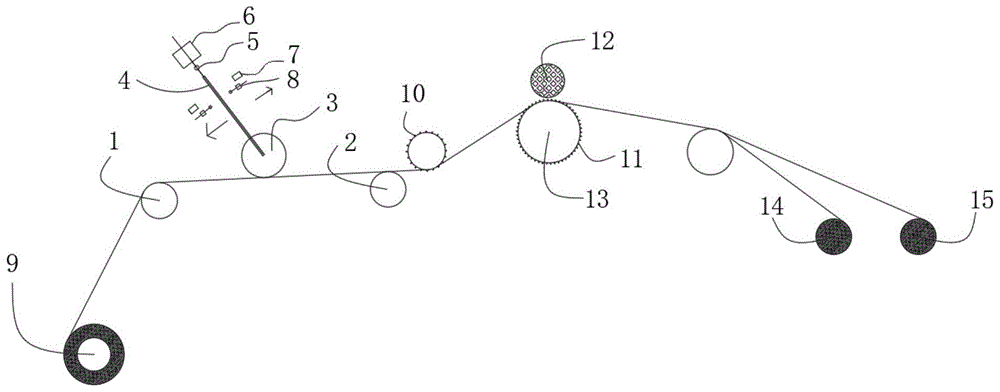

圖1為本發明結構示意圖。
其中,1、第一導向輪;2、第二導向輪;3、張力輪;4、支撐桿;5、支點;6、砝碼;7、傳感器;8、限位緩沖器;9、卷出盤;10、第一鏈輪齒;11、第二鏈輪齒;12、上刀;13、下刀;14、第一卷取盤;15、第二卷取盤。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例?;诒景l(fā)明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。
實施例:
如圖1所示,本發明實施例提供一種新型cof分切機張力控制裝置,包括第一導向輪1與第二導向輪2,第一導向輪1與第二導向輪2的中間設置有張力輪3,張力輪3的外側壁固定安裝有支撐桿4,支撐桿4的外表面設置有支點5,支撐桿4的端部且位于支點5的上方設置有砝碼6,支撐桿4的上下端均設置有傳感器7與限位緩沖器8,第一導向輪1的左側設置有卷出盤9,第二導向輪2的右側設置有第一鏈輪齒10與第二鏈輪齒11,第一鏈輪齒10位于第二導向輪2與第二鏈輪齒11的中間位置,第二鏈輪齒11的上方設置有上刀12,第二鏈輪齒11的表面設置有下刀13,第二鏈輪齒11的右側設置有第一卷取盤14與第二卷取盤15。
在本發明中,運用杠桿原理,在支點外端施加一定重量的砝碼6,通過調節砝碼6到支點5的力臂來調節張力輪3施加給產品張力大小,通過支撐桿4角度的變化吸收升降速時的張力波動。
通過在支撐桿4上下端裝上傳感器7,當張力輪3上升或下降到上限或下限時,傳感器7收到信號后反饋給分切機分切部驅動控制單元,分切部驅動控制單元以此增加或減少設備搬送速度,使卷出單元和分切部驅動單元產生速度差,達到調節張力的目的,在傳感器7旁邊裝上帶彈性的限位緩沖器8,限位緩沖的作用避免張力裝置碰到傳感器7,本發明中的傳感器7為測距傳感器,推薦使用激光測距傳感器,單色性好、方向性強、測距精度高等優點。
本發明中可以通過調節砝碼6到支點5的距離調節施加給cof產品的張力大小,砝碼6的重量為1-10kg,優選為5kg,高度為7.5cm,且砝碼6為圓柱體,i為砝碼6一側邊緣到支點5的距離,k為砝碼6另一側邊緣到支點5的距離,砝碼6到支點5的距離可以根據cof產品條目數更改,兩側傳感器7位置固定,張力輪3的重量為100-500g,優選為300g,寬幅為158mm,且張力輪3到支點5的距離h為5-50cm,優選為30cm。
具體參數如下表1所示:
表1
在本發明中,為了提高張力控制,保證分切精度,在卷出端、卷取端加入卷徑計算方式,檢測卷軸的轉速,因?yàn)榫磔S每轉一圈,卷徑會發生2倍于原料厚度的變化根據驅動時間和速度來計算直徑,通過所設定的卷軸直徑初始值和材料厚度,累積計算求得卷軸當前的直徑,相應卷徑的變化即反映實際張力值的變化,隨著卷徑的變大,張力值逐漸變小,長度為100m的cof產品一般卷出端張力由10n降至6n,卷取端張力由3n降至2n。
在卷出盤9放上牽引帶,牽引帶經過第一導向輪1、張力輪3、第二導向輪2,打開上刀組放入牽引帶,調整刀組位置,開始分切,待分切一定長度后,把分切后的牽引帶使用膠帶粘附到卷取端卷盤上,在卷出端裁切掉牽引帶,取下卷出端牽引帶,然后把待分切產品放入卷出端,是用膠帶連接待分切產品,即可開始分切,后續待分切產品上機分切只需要連接到上一卷產品的尾端即可。
盡管已經示出和描述了本發明的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本發明的范圍由所附權利要求及其等同物限定。
技術特征:
1.一種新型cof分切機張力控制裝置,包括第一導向輪(1)與第二導向輪(2),其特征在于:所述第一導向輪(1)與第二導向輪(2)的中間設置有張力輪(3),所述張力輪(3)的外側壁固定安裝有支撐桿(4),所述支撐桿(4)的外表面設置有支點(5),所述支撐桿(4)的端部且位于支點(5)的上方設置有砝碼(6),所述支撐桿(4)的上下端均設置有傳感器(7)與限位緩沖器(8),所述第一導向輪(1)的左側設置有卷出盤(9),所述第二導向輪(2)的右側設置有第一鏈輪齒(10)與第二鏈輪齒(11),所述第二鏈輪齒(11)的上方設置有上刀(12),所述第二鏈輪齒(11)的表面設置有下刀(13),所述第二鏈輪齒(11)的右側設置有第一卷取盤(14)與第二卷取盤(15)。
2.根據權利要求1所述的一種新型cof分切機張力控制裝置,其特征在于:所述第一鏈輪齒(10)位于第二導向輪(2)與第二鏈輪齒(11)的中間位置。
3.根據權利要求1所述的一種新型cof分切機張力控制裝置,其特征在于:所述砝碼(6)的重量為1-10kg,優選為5kg,高度為7.5cm,且所述砝碼(6)為圓柱體。
4.根據權利要求1所述的一種新型cof分切機張力控制裝置,其特征在于:所述張力輪(3)的重量為100-500g,優選為300g,寬幅為158mm,且所述張力輪(3)到支點(5)的距離為5-50cm,優選為30cm。
技術總結
本發明提供一種新型COF分切機張力控制裝置,涉及COF分切技術領域。該新型COF分切機張力控制裝置,包括第一導向輪與第二導向輪,所述第一導向輪與第二導向輪的中間設置有張力輪,所述張力輪的外側壁固定安裝有支撐桿,所述支撐桿的外表面設置有支點,所述支撐桿的端部且位于支點的上方設置有砝碼,所述支撐桿的上下端均設置有傳感器與限位緩沖器,所述第一導向輪的左側設置有卷出盤,所述第二導向輪的右側設置有第一鏈輪齒與第二鏈輪齒。本發明,通過使用新型的張力裝置,可以有效避免張力過大,造成的COF產品翹曲、尺寸變化等;COF產品與張力滾輪的接觸面積變小,減少了加工過程中造成的劃傷、打痕等不良。
