薄膜分切機切刀裝置的制作方法

2023年10月26日國知局瀏覽量:0

薄膜分切機切刀裝置的制作方法

薄膜分切機切刀裝置的制作方法

本實用新型屬于塑料薄膜加工機械技術領域,特別是涉及一種薄膜分切機切刀裝置。

背景技術:

薄膜在包裝及覆膜層領域應用廣泛,給生產、生活帶來諸多便利。在薄膜的生產過程中需要收、放卷軸對薄膜進行收放處理,當薄膜成卷后,再按照產品所需寬度對薄膜進行分切。由于薄膜含有碳酸鈣等成分,對分切刀片的韌度和強度有一定的要求,為此薄膜分切使用均為造價昂貴、且具有一定韌度和強度的分切刀片。此外,使用過程中,每一個分切刀片只用一個刀角部實施薄膜分切,而每個切刀刀片僅限于利用其上的4個刀角,這樣不僅造成切刀刀片其它部位的浪費,使用率較低,加大薄膜的生產成本;而且切刀刀片的刀角極易磨鈍,進而造成薄膜斷膜,損失較大,影響薄膜產品的合格率。

技術實現要素:

本實用新型為解決公知技術中存在的技術問題而提供一種提高分切刀片使用率及薄膜產品合格率且可降低薄膜生產成本的薄膜分切機切刀裝置。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是:

薄膜分切機切刀裝置,包括刀片驅動機構、刀片安裝機構和刀片,其特征在于:所述刀片安裝機構包括L形安裝板、壓板和基座,所述L形安裝板的水平板與刀片驅動機構固接,所述L形安裝板的豎直板與連接板固接,所述連接板與基座連接。所述基座一端上制有用于裝卡刀片的卡槽,在卡槽上裝有刀片,所述刀片通過壓板、刀片緊定螺栓和刀片緊定螺母與基座壓緊。所述基座另一端的圓周方向制有多個定位銷孔,所述連接板上裝有刀片旋轉角度調整定位銷,所述刀片旋轉角度調整定位銷插入基座圓周方向上的定位銷孔。

本實用新型還可以采用如下技術方案:

所述基座與連接板的中心處制有刀片安裝機構調整緊定螺栓的插孔,所述L形安裝板通過連接板和刀片安裝機構調整緊定螺栓與基座連接,在刀片安裝機構調整緊定螺栓上套裝有壓簧。

本實用新型具有的優點和積極效果是:由于本實用新型采用上述技術方案,薄膜分切機對薄膜進行分切時,分切刀片經長時間磨損,需要更換刀片時,松動刀片緊定螺栓和刀片緊定螺母,使壓板松開,刀片與基座分離,取出刀片,換裝新的鋒利刀片。然后緊定好刀片緊定螺栓和刀片緊定螺母。當需要調整刀片的角度時,可推動刀片安裝機構調整緊定螺栓,并帶動基座向上抬起,使基座與連接板脫離,根據操作需要旋轉基座,然后再通過刀片旋轉角度調整定位銷將基座與連接板定位,通過壓簧使刀片安裝機構調整緊定螺栓復位,進而完成刀片的角度調整。采用本薄膜分切機切刀裝置可將一片刀片分裁成8-10小塊刀片,這樣可使刀片得到充分利用,使一個刀片發揮了幾倍的使用效率。進而降低了薄膜的生產成本。

附圖說明

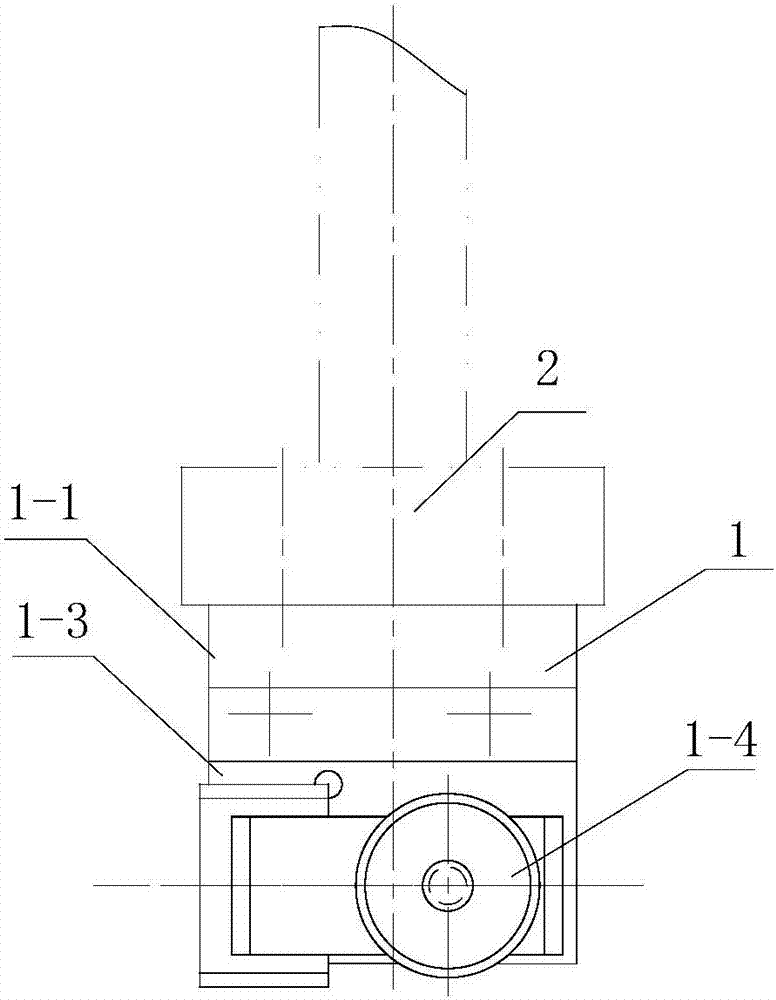

圖1是本實用新型的主視圖;

圖2是圖1的右視圖;

圖3是圖2的仰視圖。

圖中:1、刀片安裝機構;1-1、L形安裝板;1-2、壓板;1-3、基座;1-4、刀片緊定螺栓;1-5、刀片緊定螺母;1-6、連接板;2、刀片驅動機構;3、刀片旋轉角度調整定位銷;4、壓簧;5、刀片安裝機構調整緊定螺栓;6、刀片。

具體實施方式

為能進一步了解本實用新型的發明內容、特點及功效,茲例舉以下實施例,并配合附圖詳細說明如下:

請參閱圖1-圖3,薄膜分切機切刀裝置,包括刀片驅動機構2、刀片安裝機構1和刀片6,所述刀片安裝機構包括L形安裝板1-1、壓板1-2和基座1-3,所述L形安裝板的水平板與刀片驅動機構固接,所述L形安裝板的豎直板與連接板1-6固接,所述連接板與基座連接。所述基座一端上制有用于裝卡刀片的卡槽,在卡槽上裝有刀片6,所述刀片通過壓板1-2、刀片緊定螺栓1-4和刀片緊定螺母1-5與基座1-3壓緊。所述基座另一端的圓周方向制有多個定位銷孔,所述連接板1-6上裝有多個刀片旋轉角度調整定位銷3,所述刀片旋轉角度調整定位銷插入基座圓周方向上的定位銷孔。

本實施例中,所述基座與連接板的中心處制有刀片安裝機構調整緊定螺栓5的插孔,所述L形安裝板通過連接板和刀片安裝機構調整緊定螺栓與基座連接,在刀片安裝機構調整緊定螺栓上套裝有壓簧4。

本實用新型的工作原理為:

薄膜分切機對薄膜進行分切時,分切刀片經長時間磨損,需要更換刀片時,松動刀片緊定螺栓和刀片緊定螺母,使壓板松開,刀片與基座分離,取出刀片,換裝新的鋒利刀片。然后緊定好刀片緊定螺栓和刀片緊定螺母。當需要調整刀片的角度時,可推動刀片安裝機構調整緊定螺栓,并帶動基座向上抬起,使基座與連接板脫離,根據操作需要旋轉基座,然后再通過刀片旋轉角度調整定位銷將基座與連接板定位,通過壓簧使刀片安裝機構調整緊定螺栓復位,進而完成刀片角度的調整。采用本薄膜分切機切刀裝置可將一片刀片分裁成8-10小塊刀片,這樣可使刀片得到充分利用,使一個刀片發揮了幾倍的使用效率。進而降低了薄膜的生產成本。

本實用新型附圖中描述的實施例是示例性的,僅用于解釋本實用新型,而不能理解為對本實用新型的限制。

技術特征:

1.一種薄膜分切機切刀裝置,包括刀片驅動機構、刀片安裝機構和刀片,其特征在于:所述刀片安裝機構包括L形安裝板、壓板和基座,所述L形安裝板的水平板與刀片驅動機構固接,所述L形安裝板的豎直板與連接板固接,所述連接板與基座連接;所述基座一端上制有用于裝卡刀片的卡槽,在卡槽上裝有刀片,所述刀片通過壓板、刀片緊定螺栓和刀片緊定螺母與基座壓緊,所述基座另一端的圓周方向制有多個定位銷孔,所述連接板上裝有刀片旋轉角度調整定位銷,所述刀片旋轉角度調整定位銷插入基座圓周方向上的定位銷孔。

2.根據權利要求1所述的薄膜分切機切刀裝置,其特征在于:所述基座與連接板的中心處制有刀片安裝機構調整緊定螺栓的插孔,所述L形安裝板通過連接板和刀片安裝機構調整緊定螺栓與基座連接,在刀片安裝機構調整緊定螺栓上套裝有壓簧。

技術總結

本實用新型涉及一種薄膜分切機切刀裝置,包括刀片驅動機構、刀片安裝機構和刀片,特征在于:刀片安裝機構包括L形安裝板、壓板和基座,L形安裝板的水平板與刀片驅動機構固接,L形安裝板的豎直板與連接板固接,連接板與基座連接,基座一端上制有用于裝卡刀片的卡槽,在卡槽上裝有刀片,刀片通過壓板、刀片緊定螺栓和刀片緊定螺母與基座壓緊,基座另一端的圓周方向制有多個定位銷孔,連接板上裝有刀片旋轉角度調整定位銷,刀片旋轉角度調整定位銷插入基座圓周方向上的定位銷孔。優點是:采用本薄膜分切機切刀裝置可將一片刀片分裁成8?10小塊刀片,這樣可使刀片得到充分利用,使一個刀片發揮了幾倍的使用效率,進而降低了薄膜的生產成本。

技術研發人員:劉文忠;遲富軼;楊永新;王大偉;郝文強

受保護的技術使用者:天津市天塑科技集團有限公司包裝材料分公司

文檔號碼:201720710658

技術研發日:2017.06.16
