1.本實用新型提供一種新型塑料薄膜圓盤刀分切裝置,屬于圓盤刀分切裝置技術領域。
背景技術:
2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布,紙張,絕緣材料、云母帶、薄膜等等)的分切。圓盤刀是一種圓形的刀片工具,因?yàn)榕c傳統刀片只能用一面切的不同,圓盤刀片能夠在旋轉的同時對一般的材料進行切割,避免了一直只能切一面刀片的耐久度不是很好,一段時間就需要更換或者保養,使用起來的成本更加高,而且傳統刀片和圓盤刀片在用料和用料的多少上沒有區別,所以在大部分情況下可以將傳統刀片用圓盤刀片代替掉,用于分切機上的話就可以更加能凸顯他的作用,而且一般的分切機現在不能單獨調整相互之間的距離,導致使用起來的時候不是很方便,要么更換設備工作,要么更換整個刀片組,對此造成的不便可以采取改進措施。
技術實現要素:
3.本實用新型為了解決上述問題,提供的一種新型塑料薄膜圓盤刀分切裝置。為了解決上述問題提供的技術方案為:一種新型塑料薄膜圓盤刀分切裝置,包括裝置底座,所述裝置底座上側面設有帶式輸送機,所述裝置底座上側面位于帶式輸送機兩側對稱設有支撐板,所述支撐板上設有豎直方向的條形通孔,所述條形通孔內滑動設有支撐桿,所述支撐桿上下側面均設有彈簧一,所述彈簧一與條形通孔內壁固定連接,所述支撐桿側壁上方設有滑槽一,所述滑槽一底面設有限位齒,所述支撐桿上套接設有若干軸承,所述軸承對應滑槽一位置向下設有凸起,所述凸起內設有開口朝下的凹槽,所述凹槽內設有彈簧二,所述凹槽內滑動設有限位插銷,所述彈簧二與限位插銷固定連接,所述限位插銷與限位齒相互接觸,所述軸承外設有圓盤刀,所述裝置底座靠近支撐板的一側設有運輸裝置。
4.本實用新型的優點在于:
5.本實用新型結構精巧,使用方便,原理簡單,通過對各個獨立圓盤刀片的分組控制,使其能夠形成兩兩工作的效果,極大的提高了切割塑料薄膜的效率,同時也滿足了對不同尺寸要求的靈活變化,并且本實用新型成本不高,便于大規模推廣。
6.進一步地,所述運輸裝置包括材料運輸車,所述材料運輸車靠近裝置底座的一側設有定位孔,所述裝置底座對應定位孔設有定位棒,便于材料運輸車和裝置底座的相互銜接不出現空隙使得切割好的成品掉落。
7.進一步地,所述支撐桿上設有刻度線,方便對單獨圓盤刀進行調整,給調整提供了依據。
8.進一步地,所述帶式輸送機長度大于裝置底座,方便一端的上貨和另一端的成品能夠落入材料運輸車內。
9.進一步地,所述條形通孔相對的兩側對稱設有滑槽二,所述滑槽二上滑動設有滑塊,所述滑塊與支撐桿固定連接,給支撐桿提供相對穩定的運動軌跡,不會離開支撐板。
10.進一步地,所述支撐板上對應支撐桿螺紋連接設有螺栓,所述螺栓另一端位于條形通孔內,在需要大力切割時能夠提供支撐點,給支撐桿一個力讓其不動。
11.進一步地,所述限位插銷下端設有滾珠,所述滾珠與限位齒相互接觸。
附圖說明

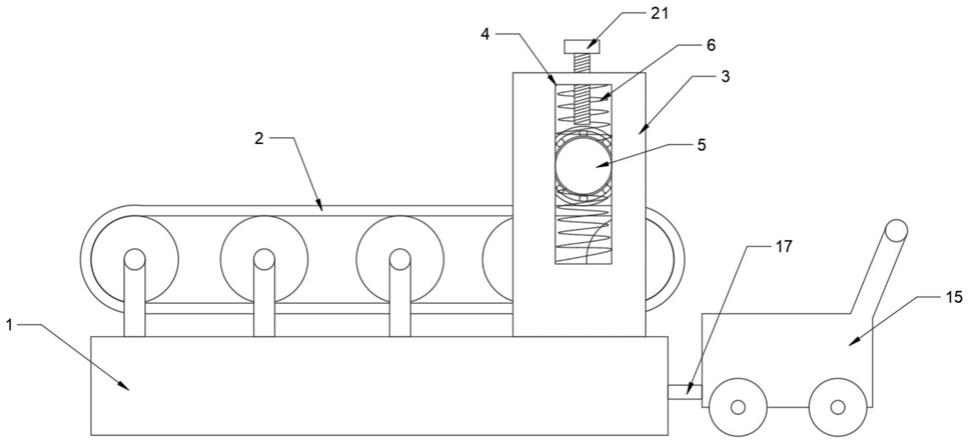

12.圖1是本實用新型一種新型塑料薄膜圓盤刀分切裝置的正視圖。
13.圖2是本實用新型一種新型塑料薄膜圓盤刀分切裝置的右視圖。
14.圖3是本實用新型一種新型塑料薄膜圓盤刀分切裝置的支撐桿與軸承的剖面圖。
15.圖4是本實用新型一種新型塑料薄膜圓盤刀分切裝置的支撐桿與軸承的右視剖面圖。
16.圖5是本實用新型一種新型塑料薄膜圓盤刀分切裝置的a區域的示意圖。
17.圖6是本實用新型一種新型塑料薄膜圓盤刀分切裝置的材料運輸車的左視圖。
18.圖7是本實用新型一種新型塑料薄膜圓盤刀分切裝置的支撐板的俯視圖。
19.如圖所示:
20.1、裝置底座,2、帶式輸送機,3、支撐板,4、條形通孔,5、支撐桿,6、彈簧一,7、滑槽一,8、限位齒,9、軸承,10、凸起,11、凹槽,12、彈簧二,13、限位插銷,14、圓盤刀,15、材料運輸車,16、定位孔,17、定位棒,18、刻度線,19、滑槽二,20、滑塊,21、螺栓,22、滾珠。
具體實施方式
21.下面結合附圖對本實用新型作進一步說明。
22.根據所有附圖所示:
23.一種新型塑料薄膜圓盤刀分切裝置,包括裝置底座1,所述裝置底座1上側面設有帶式輸送機2,所述裝置底座1上側面位于帶式輸送機2兩側對稱設有支撐板3,所述支撐板3上設有豎直方向的條形通孔4,所述條形通孔4內滑動設有支撐桿5,所述支撐桿5上下側面均設有彈簧一6,所述彈簧一6與條形通孔4內壁固定連接,所述支撐桿5側壁上方設有滑槽一7,所述滑槽一7底面設有限位齒8,所述支撐桿5上套接設有若干軸承9,所述軸承9對應滑槽一7位置向下設有凸起10,所述凸起10內設有開口朝下的凹槽11,所述凹槽11內設有彈簧二12,所述凹槽11內滑動設有限位插銷13,所述彈簧二12與限位插銷13固定連接,所述限位插銷13與限位齒8相互接觸,所述軸承9外設有圓盤刀14,所述裝置底座1靠近支撐板3的一側設有運輸裝置。
24.進一步地,所述運輸裝置包括材料運輸車15,所述材料運輸車15靠近裝置底座1的一側設有定位孔16,所述裝置底座1對應定位孔16設有定位棒17,便于材料運輸車15和裝置底座1的相互銜接不出現空隙使得切割好的成品掉落。
25.進一步地,所述支撐桿5上設有刻度線18,方便對單獨圓盤刀14進行調整,給調整提供了依據。
26.進一步地,所述帶式輸送機2長度大于裝置底座1,方便一端的上貨和另一端的成
品能夠落入材料運輸車15內。
27.進一步地,所述條形通孔4相對的兩側對稱設有滑槽二19,所述滑槽二19上滑動設有滑塊20,所述滑塊20與支撐桿5固定連接,給支撐桿5提供相對穩定的運動軌跡,不會離開支撐板3。
28.進一步地,所述支撐板3上對應支撐桿5螺紋連接設有螺栓21,所述螺栓21另一端位于條形通孔4內,在需要大力切割時能夠提供支撐點,給支撐桿5一個力讓其不動。
29.進一步地,所述限位插銷13下端設有滾珠22,所述滾珠22與限位齒8相互接觸。
30.本實用新型在具體實施時:
31.接通電源,帶式輸送機2開始運轉工作,將需要剪裁的塑料薄膜放到帶式輸送機2上,帶式輸送機2運輸塑料薄膜接近圓盤刀14,圓盤刀14開始切割塑料薄膜,彈簧一6可以調整圓盤刀14的上下位置,能更加貼合帶式輸送機2切割的同時又可以不傷害帶式輸送機2表面,支撐桿5在條形通孔4內上下滑動,滑槽二19和滑塊20能保證支撐桿5不會滑出支撐板3,經過圓盤刀14切割后,切好的材料沿著帶式輸送機2進入材料運輸車15上,當需要同時切割不同尺寸的塑料薄膜時,先關閉電源,沿著支撐桿5的刻度線18滑動圓盤刀14,圓盤刀14帶動軸承9滑動,軸承9帶動位于凸臺10內的限位插銷13滑動,限位插銷13在彈簧二12和限位齒8的相互配合下可以移動且能相對固定,調整好位置后,再接通電源,繼續剛剛的工作,當需要較大的力量去切割塑料薄膜時,可以旋轉螺栓21,讓螺栓21的一端壓在支撐桿5上,這樣就可以固定支撐桿5的位置不讓其再自由上下滑動。
32.以上對本實用新型及其實施方式進行了描述,這種描述沒有限制性,附圖中所示的也只是本實用新型的實施方式之一,實際的結構并不局限于此。總而言之如果本領域的普通技術人員受其啟示,在不脫離本實用新型創造宗旨的情況下,不經創造性的設計出與該技術方案相似的結構方式及實施例,均應屬于本實用新型的保護范圍。
技術特征:
1.一種新型塑料薄膜圓盤刀分切裝置,其特征在于:包括裝置底座,所述裝置底座上側面設有帶式輸送機,所述裝置底座上側面位于帶式輸送機兩側對稱設有支撐板,所述支撐板上設有豎直方向的條形通孔,所述條形通孔內滑動設有支撐桿,所述支撐桿上下側面均設有彈簧一,所述彈簧一與條形通孔內壁固定連接,所述支撐桿側壁上方設有滑槽一,所述滑槽一底面設有限位齒,所述支撐桿上套接設有若干軸承,所述軸承對應滑槽一位置向下設有凸起,所述凸起內設有開口朝下的凹槽,所述凹槽內設有彈簧二,所述凹槽內滑動設有限位插銷,所述彈簧二與限位插銷固定連接,所述限位插銷與限位齒相互接觸,所述軸承外設有圓盤刀,所述裝置底座靠近支撐板的一側設有運輸裝置。2.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述運輸裝置包括材料運輸車,所述材料運輸車靠近裝置底座的一側設有定位孔,所述裝置底座對應定位孔設有定位棒。3.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述支撐桿上設有刻度線。4.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述帶式輸送機長度大于裝置底座。5.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述條形通孔相對的兩側對稱設有滑槽二,所述滑槽二上滑動設有滑塊,所述滑塊與支撐桿固定連接。6.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述支撐板上對應支撐桿螺紋連接設有螺栓,所述螺栓另一端位于條形通孔內。7.根據權利要求書1所述的一種新型塑料薄膜圓盤刀分切裝置,其特征在于:所述限位插銷下端設有滾珠,所述滾珠與限位齒相互接觸。
技術總結
本實用新型提供一種新型塑料薄膜圓盤刀分切,屬于圓盤刀分切技術領域。包括底座,底座上設有帶式輸送機,底座上位于帶式輸送機兩側對稱設有支撐板,支撐板上設有條形通孔,條形通孔內滑動設有支撐桿,支撐桿上下側面均設有彈簧一,支撐桿側壁上方設有滑槽一,滑槽一底面設有限位齒,支撐桿上套接設有若干軸承,軸承對應滑槽一位置向下設有凸起,凸起內設有開口朝下的凹槽,凹槽內設有彈簧二,凹槽內滑動設有限位插銷,軸承外設有圓盤刀,底座靠近支撐板的一側設有運輸裝置。本實用新型極大的提高了切割塑料薄膜的效率,同時也滿足了對不同尺寸要求的靈活變化。尺寸要求的靈活變化。尺寸要求的靈活變化。
技術研發人員:彭廣亞
受保護的技術使用者:佛山市科鷹機械有限公司
技術研發日:2021.06.11
技術公布日:2022/1/18
