本實用新型涉及一種刀片固定裝置，具體涉及一種鋰電池分切刀片固定用可調式螺紋刀座。

背景技術：

分切刀是一種非常精密的刀具，可減少工作中運行和高性能剪切的停機時間，分切刀又分為上刀和下刀，裝在分切機的刀軸上，利用滾剪原理來分切成卷的各種電容器紙、鋁箔、金屬化薄膜等。

目前，鋰電池行業普遍采用傳統固定式刀座來固定分切刀片，該類裝置的弊端是刀片的貼合力度不可調節，對貼合量進行調節的靈活性較差，將對分條效果產生直接影響，且傳統刀座的安裝拆卸過程較為復雜，裝配與調試拆卸時難以實現自由退刀，容易破刀。

技術實現要素：

為了解決上述問題，本實用新型提供一種鋰電池分切刀片固定用可調式螺紋刀座，結構簡單，裝配和拆卸過程便捷，可實現自由退刀，上刀和下刀的貼合量可自由調節，可獲得優質的分切效果。

為實現上述技術目的，達到上述技術效果，本實用新型是通過以下技術方案實現的：一種鋰電池分切刀片固定用可調式螺紋刀座，該刀座整體呈中空圓筒形結構，具體包括外套、內套、刀片、擋圈和外卡簧，外套由連接基部和延伸部兩部分組成，連接基部與延伸部相接處形成裝刀擋階，刀片設在裝刀擋階處且與連接基部相對的一側和連接基部相貼，在刀片的外側邊緣設有刀刃部，外卡簧連接在延伸部的外側端，內套螺紋連接在外套內，擋圈設在刀片與外卡簧之間，刀片與擋圈之間設有拉簧。

進一步地，在延伸部的外側端設有內嵌式的卡簧連接槽，外卡簧固定在卡簧連接槽內。

進一步地，在連接基部內環面上設有內螺紋，在內套的一端的外環面上設有與內螺紋適配的外螺紋，內套與連接基部螺紋連接固定。

進一步地，在連接基部外環面上環周等距離設有四個盲孔。

進一步地，在連接基部上與盲孔錯開的位置環周等距離設有四個貫通連接基部內外環面的通孔。

進一步地，在擋圈外側邊緣設有向刀片方向傾斜的內傾部。

進一步地，所述內傾部的夾角大小為45°。

本實用新型的有益效果是：

本新型公開的鋰電池分切刀片固定用可調式螺紋刀座的結構簡單，操作便捷，內套和外套通過匹配的內外螺紋結構進行連接，靈活性強，裝配拆卸過程簡單，可實現自由退刀，不會造成破刀和打刀的現象；裝配時內套首先固定在軸上，外套以旋擰的方式進行安裝，旋進深度可調，可實現上刀與下刀的貼合力度的自由調節，進而獲得優質的分切效果，分切精度有進一步地提升。

附圖說明

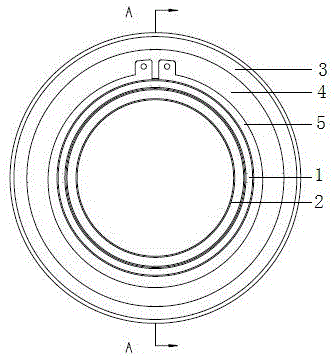

圖1為本實用新型公開的鋰電池分切刀片固定用可調式螺紋刀座的俯視示意圖；

圖2為圖1沿a-a方向的剖切示意圖；

圖3為本實用新型公開的外套的主視示意圖；

圖4為圖3沿a-a方向的剖切示意圖；

圖5為圖3沿b-b方向的剖切示意圖；

圖6為本實用新型公開的內套的俯視示意圖；

圖7為圖6沿a-a方向的剖切示意圖；

圖8為本實用新型公開的擋圈的俯視示意圖；

圖9為圖8沿a-a方向的剖切示意圖；

圖10為圖9中b部分的放大圖；

其中，1-外套，2-內套，3-刀片，4-擋圈，5-外卡簧，6-連接基部，7-延伸部，8-裝刀擋階，9-卡簧連接槽，10-內傾部，11-盲孔，12-通孔。

具體實施方式

下面結合附圖1-10對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

為了提高刀座裝配的靈活性，實現上刀和下刀貼合力度的自由調節，本新型公開一種鋰電池分切刀片固定用可調式螺紋刀座，整體呈中空圓筒形結構，具體包括外套1、內套2、刀片3、擋圈4和外卡簧5，外套1由連接基部6和延伸部7兩部分組成，連接基部6與延伸部7相接處形成裝刀擋階8，刀片3設在裝刀擋階8處且與連接基部6相對的一側和連接基部6相貼，在刀片3的外側邊緣設有刀刃部，在延伸部7的外側端設有內嵌式的卡簧連接槽9，外卡簧5固定在卡簧連接槽9內。

在連接基部6的內環面上設有內螺紋，在內套2的一端的外環面上設有與內螺紋適配的外螺紋，內套2與連接基部6螺紋連接固定使內套2固定在外套1內側。

在連接基部6外環面上環周等距離設有四個盲孔11用于插入調節桿以調節刀座在周向上的位置。

在連接基部6上與盲孔11錯開的位置還環周等距離均布四個貫通連接基部6內外環面的通孔12，在通孔12內裝頂絲可完成裝置在軸向位置的鎖緊。

擋圈4設在刀片3與外卡簧5之間，在擋圈4的外側邊緣設有向刀片3方向傾斜的內傾部10，內傾部10的夾角為45°，刀片3與擋圈4之間設有拉簧，內傾部10與拉簧結合以使刀片3具有頂推力。

安裝時，首先將內套固定在軸上，利用外螺紋和內螺紋配合形成的螺接結構將外套旋擰在內套外側，之后在外套的延伸部外側依次安裝刀片、拉簧、擋圈和卡簧，最后，將調節桿插入盲孔調節好刀座在周向上的位置后利用通孔內安裝的頂絲完成刀座在軸向上的鎖緊；由于外套與內套以螺紋旋擰的方式連接，因此，旋進深度可自由調節，較傳統固定式刀座而言，該結構可實現上刀與下刀的貼合力度的隨時改變，最終獲得優質的分切效果，且本實施例中公開的螺紋式刀座利用簡單的螺接連接的形式簡化了裝配和調試拆卸的難度，可實現自由退刀，不會造成破刀等現象，可用于分條刀架上分切鋰電極片，銅箔，鋁箔，隔膜等鋰電行業材料，應用前景廣泛。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。

技術特征：

1.一種鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，包括外套（1）、內套（2）、刀片（3）、擋圈（4）和外卡簧（5），外套（1）由連接基部（6）和延伸部（7）兩部分組成，連接基部（6）與延伸部（7）相接處形成裝刀擋階（8），刀片（3）設在裝刀擋階（8）處且與連接基部（6）相對的一側和連接基部（6）相貼，在刀片（3）的外側邊緣設有刀刃部，外卡簧（5）連接在延伸部（7）的外側端，內套（2）螺紋連接在外套（1）內側，擋圈（4）設在刀片（3）與外卡簧（5）之間，刀片（3）與擋圈（4）之間設有拉簧。

2.如權利要求1所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，在延伸部（7）的外側端設有內嵌式的卡簧連接槽（9），外卡簧（5）固定在卡簧連接槽（9）內。

3.如權利要求2所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，在連接基部（6）的內環面上設有內螺紋，在內套（2）的一端的外環面上設有與內螺紋適配的外螺紋，內套（2）與連接基部（6）螺紋連接固定。

4.如權利要求3所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，在連接基部（6）外環面上環周等距離設有四個盲孔（11）。

5.如權利要求4所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，在連接基部（6）上與盲孔（11）錯開的位置環周等距離均布四個貫通連接基部（6）內外環面的通孔（12）。

6.如權利要求5所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，在擋圈（4）的外側邊緣設有向刀片（3）方向傾斜的內傾部（10）。

7.如權利要求6所述的鋰電池分切刀片固定用可調式螺紋刀座，其特征在于，所述內傾部（10）的夾角大小為45°。

技術總結

本實用新型公開一種鋰電池分切刀片固定用可調式螺紋刀座，包括外套、內套、刀片、擋圈和外卡簧，外套由連接基部和延伸部兩部分組成，連接基部與延伸部相接處形成裝刀擋階，刀片設在裝刀擋階處且與連接基部相對的一側和連接基部相貼，外卡簧連接在延伸部的外側端，內套螺紋連接在外套內側，擋圈設在刀片與外卡簧之間，刀片與擋圈之間設有拉簧。所述可調式螺紋刀座的內套和外套通過螺紋旋擰的方式連接固定，靈活性強，裝配拆卸過程簡單，可實現自由退刀，不會造成破刀和打刀的現象；裝配時內套首先固定在軸上，外套以旋擰的方式進行安裝，旋進深度可調，可實現上刀與下刀的貼合力度的自由調節，進而獲得優質的分切效果，分切精度有進一步地提升。

技術研發人員：遲德林

受保護的技術使用者：馬鞍山市歐林機械設備有限公司

技術研發日：2019.08.28

技術公布日：2020.05.05
