本實用新型涉及分切機技術領域,具體是一種分切刀清洗裝置。
背景技術:
鋰電池具有工作電壓高、比能量大、體積小、質量輕、循環壽命長、自放電率低、無記憶效應、無污染等性能,因此受到很多動力設備廠商的使用。在鋰電池制造過程中,寬度很大的電池極片卷材在使用前需要進行分切加工,縱向裁切成指定寬度。
目前,電池極片分切工藝均采用專用切刀,該專用切刀包括相互配合的分切上刀和分切下刀,其中,分切上刀和分切下刀分別固接在第一刀軸和第二刀軸上。然而,采用分切刀在對電池極片卷材進行分切時,細小的粉塵和切屑會粘附在分切刀刃部兩側,該部分粉塵和切屑會加速分切刀刃部的磨損,進而縮短分切刀使用壽命,同時還會影響產品切口的質量。
經檢索,中國專利,授權公告號:cn209036669u,授權公告日:2019.06.28,公開了一種分切刀除塵裝置及分切機,分切刀除塵裝置包括:吸塵罩體,吸塵罩體包括包覆在切刀刀體外側的容納腔、與容納腔相通的進塵口和出塵口,出塵口連接有吸塵裝置;進塵口與刀軸的外周面相適配;還包括安裝支架,安裝支架包括固定桿和穿設于固定桿的橫桿,橫桿固定設置在機架上;固定桿與第一吸塵罩體的數量相等,且位置一一對應,第一吸塵罩體連接在與其對應的一個固定桿上。該實用新型中雖然增設了除塵裝置將粉塵吸走,但是粘附在刀面上的粉塵沒辦法清理干凈,無法解決分切刀刃部迅速被磨損的問題。
技術實現要素:
實用新型要解決的技術問題
針對現有的分切機分切刀刃部兩側粘附的粉塵和切屑無法清除的問題,本實用新型提供了一種分切刀清洗裝置,能夠在分切刀工作過程中有效除去分切刀刃部兩側的粉塵和切屑,延緩對分切刀刃部的磨損,延長分切刀的使用壽命。
技術方案
為解決上述問題,本實用新型提供的技術方案為:
一種分切刀清洗裝置,包括:基臺,其具有第一連接端、第二連接端和容納腔,所述容納腔設置在所述基臺的下側面上;以及導液管,其從所述基臺上側通入所述容納腔內;以及柔性液浸件,其容納于所述容納腔內,用于吸納由所述導液管導入的清洗液。
進一步地,所述第一連接端的下側面上設置有磁性件;所述第二連接端的端面上具有側卡槽,所述基臺上側設置有貫穿至所述側卡槽內的緊固螺栓ⅱ。
進一步地,所述磁性件為永磁合金塊。
進一步地,所述第一連接端的下側面上具有下卡槽,且該端端面上設置有貫穿至所述卡槽內的緊固螺栓ⅰ;所述第二連接端與所述第一連接端的結構互為對稱。
進一步地,所述容納腔左右側壁上具有弧形缺口。
進一步地,所述基臺為透明材質制成。
進一步地,所述柔性液浸件為羊毛氈。
進一步地,所述清洗液為酒精。
有益效果
采用本實用新型提供的技術方案,與現有技術相比,具有如下有益效果:
(1)本實用新型提供的一種分切刀清洗裝置,分切刀旋轉工作過程中,持續通過導液管向柔性液浸件供應清洗液,利用分切刀轉動產生的與柔性液浸件的相對運動對分切刀刃部擦拭,從而有效除去分切刀刃部兩側的粉塵和切屑,延緩對分切刀刃部的磨損,延長分切刀的使用壽命;
(2)本實用新型提供的一種分切刀清洗裝置,第一連接端采用磁性件吸固,第二連接端采用側卡槽和緊固螺栓ⅱ配合固定,安裝、移動和拆卸操作簡單、方便;
(3)本實用新型提供的一種分切刀清洗裝置,第一連接端和第二連接端均采用下卡槽和緊固螺栓ⅰ配合固定,在方便安裝、移動和拆卸等操作的同時,固定牢固性更高;
(4)本實用新型提供的一種分切刀清洗裝置,容納腔左右側壁上具有弧形缺口,該弧形缺口的設置一方面能夠避讓分切刀兩側的隔套,另一方面使得裝入容納腔內的柔性液浸件更容易取出更換;
(5)本實用新型提供的一種分切刀清洗裝置,基臺為透明材質制成,方便工作人員觀察容納腔的狀態;
(6)本實用新型提供的一種分切刀清洗裝置,柔性液浸件優選為羊毛氈,羊毛氈質地柔軟,不會對分切刀造成磨損,且具有較高的韌性,十分耐用;另外,羊毛氈的浸液均勻性好,能夠有效避免對分切刀干擦的情況出現;
(7)本實用新型提供的一種分切刀清洗裝置,清洗液優選為酒精,擦拭到分切刀上后容易揮發,在清潔分切刀的同時還能為分切刀降溫,從而延長分切刀的使用壽命。
附圖說明

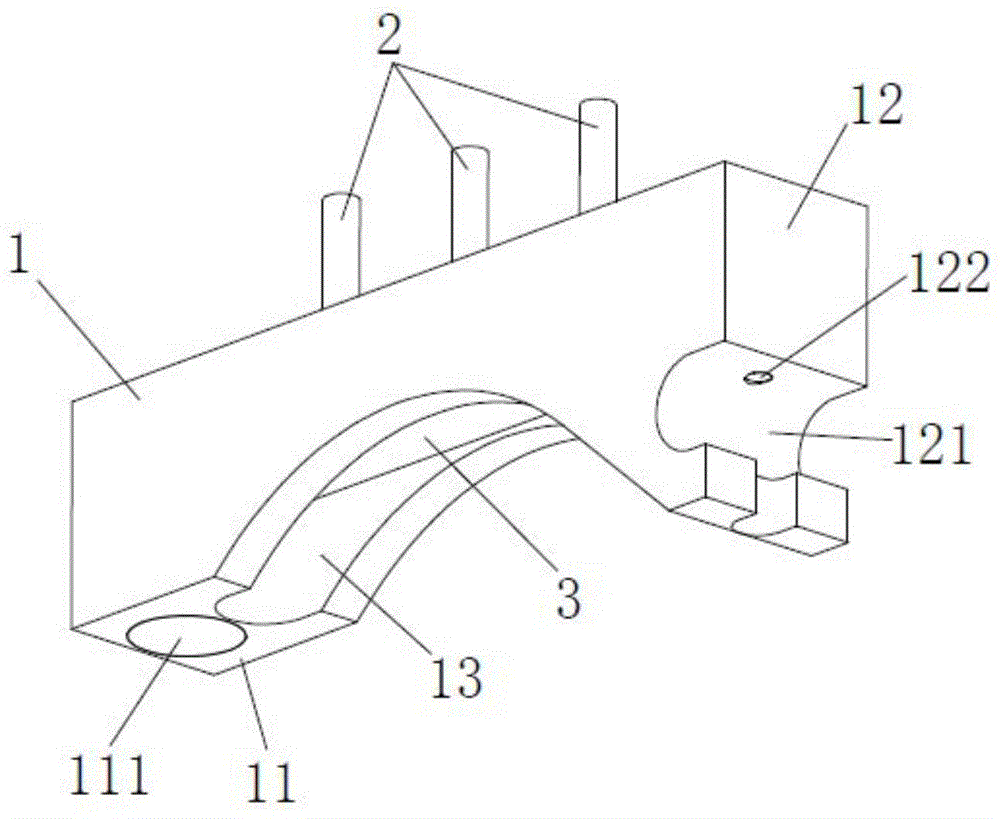

圖1為本實用新型的分切刀清洗裝置的結構示意圖;
圖2為基臺的結構示意圖;
圖3為基臺的結構示意圖;
圖4為本實用新型的分切刀清洗裝置安裝狀態示意圖;
附圖中:1、基臺;10、下卡槽;101、緊固螺栓ⅰ;11、第一連接端;111、磁性件;12、第二連接端;121、側卡槽;122、緊固螺栓ⅱ;13、容納腔;14、弧形缺口;2、導液管;3、柔性液浸件;4、第一橫桿;5、第二橫桿。
具體實施方式
下面對照附圖,通過對實施例的描述,對本實用新型的具體實施方式作進一步詳細的說明,目的是幫助本領域的技術人員對本實用新型的構思、技術方案有更完整、準確和深入的理解,并有助于其實施。
實施例1
如圖1、圖2和圖4中所示,本實施例中的一種分切刀清洗裝置,包括基臺1,其具有第一連接端11、第二連接端12和容納腔13,所述容納腔13設置在所述基臺1的下側面上;所述第一連接端11和第二連接端12分別用于與分切機刀架上的第一橫桿4和第二橫桿5連接,以實現基臺1的安裝固定,所述容納腔13用于容納分切刀;本實施例中,所述第一連接端11的下側面上設置有磁性件111,所述磁性件111嵌入到所述基臺1下側面內;所述磁性件111優選為永磁合金塊,磁性強且不易損壞;所述第二連接端12的端面上具有側卡槽121,所述基臺1上側設置有貫穿至所述側卡槽121內的緊固螺栓ⅱ122。本實施例中,所述基臺1為透明材質制成,方便工作人員觀察容納腔13的狀態,優選為亞克力材質,透明度好,且機械強度高、易加工。
還包括導液管2,所述導液管2從所述基臺1上側通入所述容納腔13內,以向所述容納腔13內通入用于清洗分切刀刃部的清洗液。本實施例中,所述清洗液優選為酒精,擦拭到分切刀上后容易揮發,在清潔分切刀的同時還能為分切刀降溫,從而延長分切刀的使用壽命。
還包括柔性液浸件3,所述柔性液浸件3容納于所述容納腔13內,所述柔性液浸件3用于吸納由所述導液管2導入的清洗液,以讓清洗液均勻浸透其自身,進而利用所述柔性液浸件3擦拭旋轉中的分切刀刃部,將粘附在分切刀刃部兩側的粉塵和切屑擦掉。本實施例中,所述柔性液浸件3優選為羊毛氈,羊毛氈質地柔軟,不會對分切刀造成磨損,且具有較高的韌性,十分耐用;另外,羊毛氈的浸液均勻性好,能夠有效避免對分切刀干擦的情況出現。
本實施例中的分切刀清洗裝置,如圖4中所示,安裝時,將第二連接端12的側卡槽121卡裝在第二橫桿5上,將第一連接端11平放在第一橫桿4上,利用磁性件111吸住第一橫桿4,待調整好基臺1位置使容納腔13罩在分切刀上后,利用緊固螺栓ⅱ122將第二連接端12鎖緊在第二橫桿5,安裝、移動和拆卸均十分方便;此時分切刀刃部接觸柔性液浸件3。分切刀旋轉工作過程中,持續通過導液管2向柔性液浸件3供應清洗液,利用分切刀轉動產生的與柔性液浸件3的相對運動對分切刀刃部擦拭,從而有效除去分切刀刃部兩側的粉塵和切屑,延緩對分切刀刃部的磨損,延長分切刀的使用壽命。
另外,所述容納腔13左右側壁上具有弧形缺口14,該弧形缺口14的設置一方面能夠避讓分切刀兩側的隔套,另一方面使得裝入容納腔13內的柔性液浸件3更容易取出更換。
實施例2
本實施例中的一種分切刀清洗裝置,基本結構同實施例1中,不同和改進之處在于,如圖3中所示,所述第一連接端11的下側面上具有下卡槽10,且該端端面上設置有貫穿至所述卡槽10內的緊固螺栓ⅰ101;所述第二連接端12與所述第一連接端11的結構互為對稱。
安裝時,使容納腔13罩在分切刀上,并將兩端的下卡槽10分別卡裝在相應的分切機刀架上的橫桿上,然后旋緊兩端的緊固螺栓ⅰ101即可。本實施例中的分切刀清洗裝置,安裝牢固性更高,更加安全。
以上示意性的對本實用新型及其實施方式進行了描述,該描述沒有限制性,附圖中所示的也只是本實用新型的實施方式之一,實際的結構并不局限于此。所以,如果本領域的普通技術人員受其啟示,在不脫離本實用新型創造宗旨的情況下,不經創造性的設計出與該技術方案相似的結構方式及實施例,均應屬于本實用新型的保護范圍。
技術特征:
1.一種分切刀清洗裝置,其特征在于,包括:
基臺(1),其具有第一連接端(11)、第二連接端(12)和容納腔(13),所述容納腔(13)設置在所述基臺(1)的下側面上;以及
導液管(2),其從所述基臺(1)上側通入所述容納腔(13)內;以及
柔性液浸件(3),其容納于所述容納腔(13)內,用于吸納由所述導液管(2)導入的清洗液。
2.根據權利要求1所述的分切刀清洗裝置,其特征在于:
所述第一連接端(11)的下側面上設置有磁性件(111);
所述第二連接端(12)的端面上具有側卡槽(121),所述基臺(1)上側設置有貫穿至所述側卡槽(121)內的緊固螺栓ⅱ(122)。
3.根據權利要求2所述的分切刀清洗裝置,其特征在于:所述磁性件(111)為永磁合金塊。
4.根據權利要求1所述的分切刀清洗裝置,其特征在于:
所述第一連接端(11)的下側面上具有下卡槽(10),且該端端面上設置有貫穿至所述下卡槽(10)內的緊固螺栓ⅰ(101);
所述第二連接端(12)與所述第一連接端(11)的結構互為對稱。
5.根據權利要求1至4任一所述的分切刀清洗裝置,其特征在于:所述容納腔(13)左右側壁上具有弧形缺口(14)。
6.根據權利要求1至4任一所述的分切刀清洗裝置,其特征在于:所述基臺(1)為透明材質制成。
7.根據權利要求1至4任一所述的分切刀清洗裝置,其特征在于:所述柔性液浸件(3)為羊毛氈。
8.根據權利要求1至4任一所述的分切刀清洗裝置,其特征在于:所述清洗液為酒精。
技術總結
本實用新型公開了一種分切刀清洗裝置,涉及分切機技術領域。包括基臺,其具有第一連接端、第二連接端和容納腔,容納腔設置在基臺的下側面上;以及導液管,其從基臺上側通入容納腔內;以及柔性液浸件,其容納于容納腔內,用于吸納由導液管導入的清洗液。第一連接端的下側面上設置有磁性件,第二連接端的端面上具有側卡槽,基臺上側設置有貫穿至側卡槽內的緊固螺栓Ⅱ;或者,第一連接端的下側面上具有下卡槽,且該端端面上設置有貫穿至卡槽內的緊固螺栓Ⅰ,第二連接端與第一連接端的結構互為對稱。容納腔左右側壁上具有弧形缺口。本實用新型能夠在分切刀工作過程中有效除去分切刀刃部兩側的粉塵和切屑,延緩對分切刀刃部的磨損。
技術研發人員:袁雨;柳開平
受保護的技術使用者:南京百澤機械有限公司
技術研發日:2020.03.31
技術公布日:2020.11.13
