本實用新型涉及鋰電池隔膜的生產設備領域，具體涉及一種鋰電池隔膜表面清潔裝置及具有該裝置的鋰電池隔膜生產設備。

背景技術：

鋰離子電池是現代高性能電池的代表，由正極材料、負極材料、隔膜、電解液四個主要部分組成。其中，鋰電池隔膜是一種具有微孔結構的薄膜，是鋰離子電池產業鏈中最具技術壁壘的關鍵內層組件。而在隔膜生產中，由于隔膜設備運作時，各部件之間摩擦產生金屬粉末，這些金屬粉末被吸附到膜面上，如果在制作過程中沒有將膜面的金屬粉末清理干凈，鋰電池在使用過程中就很可能發生電池短路，從而導致產品不安全。而目前在隔膜行業中對膜面的金屬粉末消除一直沒有很好的解決辦法。

技術實現要素：

本實用新型的主要目的在于提供一種鋰電池隔膜表面清潔裝置及具有該裝置的鋰電池隔膜生產設備，旨在解決現有鋰電池隔膜表面金屬粉末無法有效消除的問題。

本實用新型提供一種鋰電池隔膜表面清潔裝置，其特征在于，包括安裝架以及設于所述安裝架的至少一個吸附模組，所述吸附模組包括：

磁性吸附組件，用以磁性吸附隔膜表面的金屬粉末；以及，

負壓吸附組件，包括吸風口，所述吸風口用以吸入隔膜表面的粉末。

優選，所述吸附模組間隔設有兩組，所述兩組吸附模組之間形成通道，以供所述隔膜穿設。

優選，所述磁性吸附組件包括磁條座和橫向延伸的磁條，所述磁條座具有一沿橫向延伸的安裝槽，所述安裝槽具有位于橫向上的兩端壁，所述安裝槽的兩端壁和所述磁條的兩端上分設有卡接部和卡接配合部，通過所述卡接部和所述卡接配合部的配合，使得所述磁條可拆卸地安裝于所述磁條座。

優選，所述磁條為永磁體或電磁鐵。

優選，所述負壓吸附組件還包括吸風管和負壓產生裝置，所述吸風管具有連通所述負壓產生裝置的負壓腔體，所述吸風口連通所述負壓腔體，所述負壓產生裝置為真空泵或真空發生器。

優選，所述吸風管橫向延伸，所述吸風口呈條形，沿所述吸風管管長方向延伸；或者，

所述吸風口設有多個，所述多個吸風口沿所述吸風管管長分布布置。

優選，所述安裝架包括固定板、調節結構和安裝座，所述固定板供所述吸附模組固定安裝，并通過所述調節結構可轉動調節地連接所述安裝座，所述安裝座用于固定安裝于隔膜生產設備的機座上；

所述調節結構包括分設于所述固定板和所述安裝座的調節軸和軸套，所述軸套可轉動調節地套接于所述調節軸一端，并在轉動行程中通過定位配合機構定位在各轉動位置處。

優選，所述定位配合機構包括分設于所述調節軸和所述軸套的定位部和定位配合部，所述定位部為定位銷，所述定位配合部為沿所述調節軸或軸套周向分布的定位槽，所述定位銷在所述軸套的轉動行程中分別與不同位置的定位槽定位配合。

本實用新型提供一種鋰電池隔膜生產設備，包括鋰電池隔膜表面清潔裝置，該裝置包括安裝架以及設于所述安裝架的至少一個吸附模組，所述吸附模組包括：

磁性吸附組件，用以磁性吸附隔膜表面的金屬粉末；以及，

負壓吸附組件，包括吸風口，所述吸風口用以吸入隔膜表面的粉末。

優選，所述隔膜生產設備為隔膜拉伸機、隔膜收卷機或隔膜分切機。

本實用新型提供一種鋰電池隔膜表面清潔裝置及具有該裝置的鋰電池隔膜生產設備。在鋰電池隔膜的生產過程中，通過磁性吸附組件和負壓吸附組件采用兩種方式共同吸附隔膜表面的粉末，能夠達到很好的粉末消除效果，從而避免帶有金屬粉末的隔膜導致電池短路，提高產品的安全性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖示出的結構獲得其他的附圖。

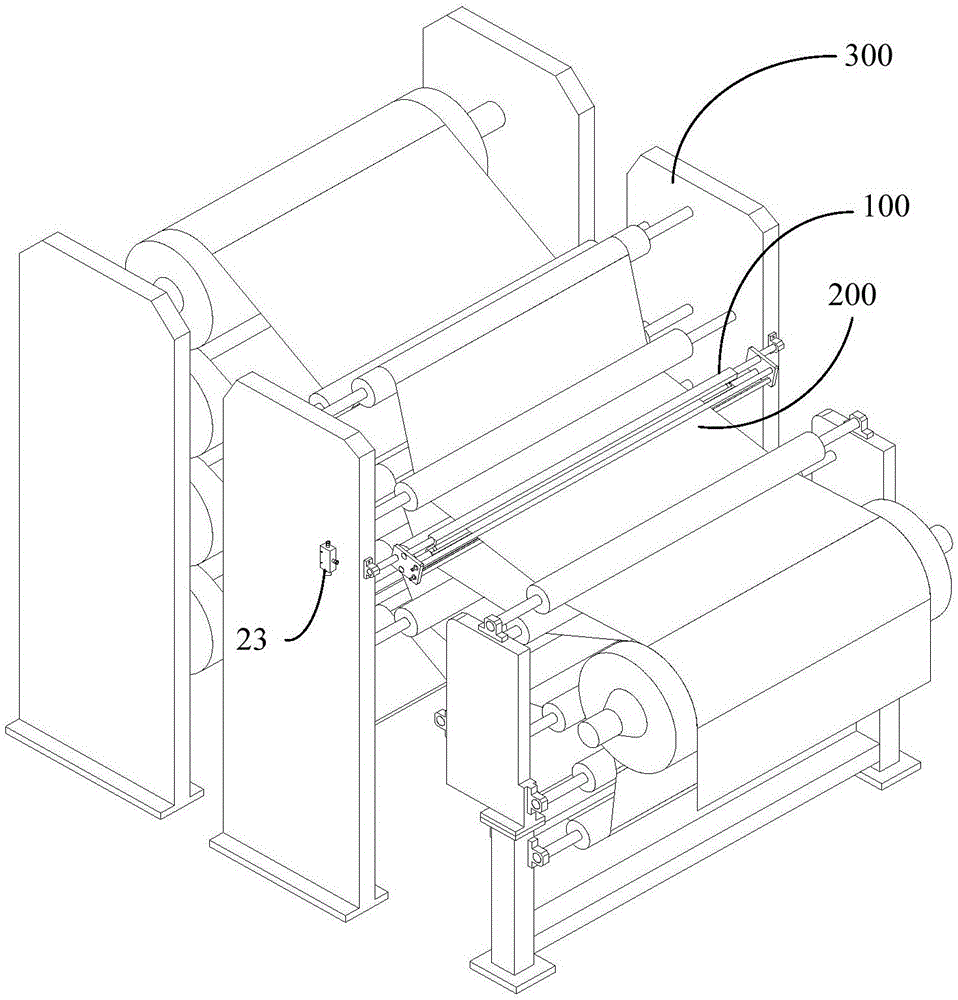

圖1為本實用新型提供的鋰電池隔膜生產設備一實施例的立體結構示意圖；

圖2為圖1中鋰電池隔膜表面清潔裝置的立體結構示意圖；

圖3為圖2中鋰電池隔膜表面清潔裝置的俯視圖；

圖4為圖2中局部A的放大示意圖。

附圖標號說明：

本實用新型目的的實現、功能特點及優異效果，下面將結合具體實施例以及附圖做進一步的說明。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

需要說明，若本實用新型實施例中有涉及方向性指示，則該方向性指示僅用于解釋在某一特定姿態下各部件之間的相對位置關系、運動情況等，如果該特定姿態發生改變時，則該方向性指示也相應地隨之改變。

另外，若本實用新型實施例中有涉及“第一”、“第二”等的描述，則該“第一”、“第二”等的描述僅用于描述目的，而不能理解為指示或暗示其相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。另外，各個實施例之間的技術方案可以相互結合，但是必須是以本領域普通技術人員能夠?qū)崿F(xiàn)為基礎，當技術方案的結合出現相互矛盾或無法實現時應當認為這種技術方案的結合不存在，也不在本實用新型要求的保護范圍之內。

鋰電池隔膜生產設備運作時，各金屬構件之間摩擦?xí)a(chǎn)生金屬粉末，這些金屬粉末被吸附到膜面上，如果在制作過程中沒有將膜面的金屬粉末清理干凈，鋰電池在使用過程中就很可能發生電池短路。鑒于此，本實用新型旨在提供一種能夠在生產過程中有效消除鋰電池隔膜表面所吸附粉末的鋰電池隔膜表面清潔裝置，及具有該裝置的鋰電池隔膜生產設備。圖1至圖4為本實用新型提供的一種帶有鋰電池隔膜表面清潔裝置的鋰電池隔膜生產設備。

鋰電池隔膜生產設備300可以是隔膜拉伸機、隔膜收卷機或隔膜分切機。請參閱圖1，在本實施例中，所述鋰電池隔膜生產設備300為隔膜拉伸機，在生產隔膜200的過程中通過輥軸對隔膜200進行傳輸導引，鋰電池隔膜表面清潔裝置100被安裝在所述隔膜200的傳輸路徑上，并靠近所述隔膜200橫向設置。在本申請中“橫向”代表大致沿所述隔膜200幅寬的方向。

請參閱圖2和圖3，所述鋰電池隔膜表面清潔裝置100包括安裝架以及設于所述安裝架的至少一個吸附模組，所述吸附模組包括磁性吸附組件10和負壓吸附組件20，所述磁性吸附組件10用以磁性吸附隔膜200表面的金屬粉末，所述負壓吸附組件20，包括吸風口21，所述吸風口用以吸入隔膜200表面的粉末。

上述鋰電池隔膜表面清潔裝置100在鋰電池隔膜200的生產過程中，在所述隔膜200的傳輸路徑上，通過磁性吸附組件10和負壓吸附組件20采用磁性吸附和負壓吸附兩種方式共同吸附所述隔膜200表面的粉末，能夠達到很好的粉末消除效果，從而避免帶有金屬粉末的隔膜200導致電池短路，提高產品的安全性。

為了提高吸附效率，提供兩組吸附模組，所述兩組吸附模組間隔設置以在兩者之間形成通道11，所述通道11供所述隔膜200穿設。通過上述結構，所述兩組吸附模組用于同時分別吸附所述隔膜200兩個表面的粉末，大大提高了工作效率。

上述磁性吸附組件10在長時間使用后磁性逐漸減弱，可能導致吸附效果不佳。為此，優選所述磁性吸附組件10包括磁條座12和橫向延伸的磁條13，所述磁條座12具有一沿橫向延伸的安裝槽，所述安裝槽具有位于橫向上的兩端壁，所述安裝槽的兩端壁和所述磁條13的兩端上分設有卡接部和卡接配合部，通過所述卡接部和所述卡接配合部的配合，使得所述磁條13可拆卸地安裝于所述磁條座12，以便于方便地更換或者維護磁條13，保障磁性吸附組件 10的吸附效果。為了便于安裝，所述磁條13的材質可以選擇永磁體13，而為了精準控制磁力大小，優選所述磁條13為電磁鐵。

所述負壓吸附組件20的結構及構造不作限制，在本實施例中，具體請參閱圖4，所述負壓吸附組件20包括吸風管22和負壓產生裝置23。所述吸風管22具有連通所述負壓產生裝置23的負壓腔體，所述吸風口21連通所述負壓腔體，優選所述負壓產生裝置23為真空泵或真空發生器。如此在清潔裝置 100工作時，控制所述真空泵或真空發生器工作以產生負壓，并通過與上述負壓產生裝置23連通的吸風口21將隔膜200表面的粉末吸入。

由于吸風口21周邊的吸力逐漸遞減，可能出現吸附不均勻、粉末消除不到位的現象。為此，優選所述吸風管22橫向延伸，所述吸風口21呈條形，沿所述吸風管22管長方向延伸。或者，所述吸風口21設有多個，所述多個吸風口21沿所述吸風管22管長分布布置。如此，能夠均勻高效地吸附所述隔膜表面的粉末。

隔膜200在傳輸過程中由于生產工藝的限制，其膜面的角度可能發生變化，為此優選提供角度可調節的安裝架。具體請參閱圖4，所述安裝架包括固定板30、調節結構50和安裝座40，所述固定板30供所述吸附模組固定安裝，并通所述過調節結構50可轉動調節地連接所述安裝座40，所述安裝座40用于固定安裝于隔膜生產設備300。所述調節結構50包括分設于所述固定板30 和所述安裝座40的調節軸和軸套，所述軸套可轉動調節地套接于所述調節軸一端，并在轉動行程中通過定位配合機構定位在各轉動位置處。此處，“分設”指所述調節軸和軸套分別安裝在所述固定板30和所述安裝座40上，且兩者的安裝位置可以對調。

所述定位機構則可能有多種實施方式，例如可以采用螺接或者卡接的方式定位。具體地，在本實施例中，所述定位配合機構包括分設于所述調節軸和所述軸套的定位部和定位配合部。此處，“分設”指所述定位部和定位配合部分別安裝在所述調節軸和所述軸套上，且兩者的安裝位置可以對調。具體在本實施例中，所述定位部為定位銷，所述定位配合部為沿所述調節軸或軸套周向分布的定位槽，所述定位銷在所述軸套的轉動行程中分別與不同位置的定位槽定位配合。如此，上述定位配合機構以精準、可靠的方式對所述調節軸和軸套之間的旋轉角度進行定位。

通過上述結構，可以根據膜面的傾斜狀況調節調節結構50的調節軸和軸套之間的旋轉角度，使得所述磁性吸附組件10的磁條13和負壓吸附組件20 的吸風口21能夠以合適的角度朝向所述隔膜200的膜面，從而達到最佳的吸附效果。

以上僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。

技術特征：

1.一種鋰電池隔膜表面清潔裝置，其特征在于，包括安裝架以及設于所述安裝架的至少一個吸附模組，所述吸附模組包括：

磁性吸附組件，用以磁性吸附隔膜表面的金屬粉末；以及，

負壓吸附組件，包括吸風口，所述吸風口用以吸入隔膜表面的粉末。

2.如權利要求1所述的鋰電池隔膜表面清潔裝置，其特征在于，所述吸附模組間隔設有兩組，所述兩組吸附模組之間形成通道，以供所述隔膜穿設。

3.如權利要求1所述的鋰電池隔膜表面清潔裝置，其特征在于，所述磁性吸附組件包括磁條座和橫向延伸的磁條，所述磁條座具有一沿橫向延伸的安裝槽，所述安裝槽具有位于橫向上的兩端壁，所述安裝槽的兩端壁和所述磁條的兩端上分設有卡接部和卡接配合部，通過所述卡接部和所述卡接配合部的配合，使得所述磁條可拆卸地安裝于所述磁條座。

4.如權利要求3所述的鋰電池隔膜表面清潔裝置，其特征在于，所述磁條為永磁體或電磁鐵。

5.如權利要求1所述的鋰電池隔膜表面清潔裝置，其特征在于，所述負壓吸附組件還包括吸風管和負壓產生裝置，所述吸風管具有連通所述負壓產生裝置的負壓腔體，所述吸風口連通所述負壓腔體，所述負壓產生裝置為真空泵或真空發生器。

6.如權利要求5所述的鋰電池隔膜表面清潔裝置，其特征在于，所述吸風管橫向延伸，所述吸風口呈條形，沿所述吸風管管長方向延伸；或者，

所述吸風口設有多個，所述多個吸風口沿所述吸風管管長分布布置。

7.如權利要求1-6中任一項所述的鋰電池隔膜表面清潔裝置，其特征在于，所述安裝架包括固定板、調節結構和安裝座，所述固定板供所述吸附模組固定安裝，并通過所述調節結構可轉動調節地連接所述安裝座，所述安裝座用于固定安裝于隔膜生產設備的機座上；

所述調節結構包括分設于所述固定板和所述安裝座的調節軸和軸套，所述軸套可轉動調節地套接于所述調節軸一端，并在轉動行程中通過定位配合機構定位在各轉動位置處。

8.如權利要求7所述的鋰電池隔膜表面清潔裝置，其特征在于，所述定位配合機構包括分設于所述調節軸和所述軸套的定位部和定位配合部，所述定位部為定位銷，所述定位配合部為沿所述調節軸或所述軸套周向分布的定位槽，所述定位銷在所述軸套的轉動行程中分別與不同位置的定位槽定位配合。

9.一種鋰電池隔膜生產設備，其特征在于，包括如權利要求1-8中任一項所述的鋰電池隔膜表面清潔裝置。

10.如權利要求9所述的鋰電池隔膜生產設備，其特征在于，所述隔膜生產設備為隔膜拉伸機、隔膜收卷機或隔膜分切機。

技術總結

本實用新型公開一種鋰電池隔膜表面清潔裝置及鋰電池隔膜生產設備。鋰電池隔膜表面清潔裝置包括安裝架以及設于所述安裝架的至少一個吸附模組，所述吸附模組包括：磁性吸附組件，用以磁性吸附隔膜表面的金屬粉末；以及，負壓吸附組件，包括吸風口，所述吸風口用以吸入隔膜表面的粉末。上述機構通過磁性吸附組件和負壓吸附組件采用兩種方式共同吸附隔膜表面的粉末，能夠達到很好的粉末消除效果，從而避免帶有金屬粉末的隔膜導致電池短路，提高產品的安全性。

技術研發人員：黃科研;陳世章;毛鵬飛

受保護的技術使用者：東莞市博盛新材料有限公司

技術研發日：2018.06.28

技術公布日：2019.04.26
