隔膜分切裝置的制作方法

2023年11月11日國知局瀏覽量:0

隔膜分切裝置的制作方法

本實用新型涉及一種隔膜分切裝置。

背景技術:

目前,分切工序是將寬度較大的隔膜分切為客戶所需要寬度的隔膜,在分切工序中,常見的易耗品為分切刀片,目前市面上常見的刀片為直刀,但直刀使用時是固定不動的,在分切過程中,會在刀片與隔膜接觸的位置,定點磨損產生豁口,在后續分切隔膜時會造成分切缺陷。

在cn201820775790.4專利中,針對上述問題提出了一種解決方案。此方案中有以下幾個缺點:由于采用的是以切刀軸為中心進行旋轉的刀片移動方式,因此刀具旋轉時,刀具可利用的寬度較窄,提升壽命較短。刀具在旋轉時會對隔膜造成橫向的力,造成分切處隔膜形變。影響最終產品良率。

技術實現要素:

本實用新型所要解決的技術問題是,克服現有技術的不足,提供一種隔膜分切裝置,它可以降低切割時刀片對于隔膜的橫向力。

為了解決上述技術問題,本實用新型的技術方案是:

一種隔膜分切裝置,它包括刀架、滑塊、擺動軌道、連桿和曲柄,所述滑塊與刀架的兩端固定連接,所述滑塊的底部與擺動軌道配合滑動,所述連桿的一端與滑塊鉸接,所述連桿的另一端與曲柄的一端鉸接,所述曲柄的另一端固定在擺動電機的轉軸上。

進一步,所述刀架上均勻設置有刀片。

進一步,所述刀片在切割時與隔膜的夾角α為0-30°。

進一步,所述滑塊在擺動軌道上的移動幅度大于刀片的長度。

進一步,所述滑塊在擺動軌道上的移動頻率在1來回/min-20來回/min之間。

采用了上述技術方案,本實用新型通過在刀架兩端設置曲柄連桿和滑塊,使刀片在在擺動軌道上做往復運動,降低了切割時刀片對于分切隔膜的橫向力,提高分切良率及效率,同時可以大幅提升刀片的使用范圍及壽命。

附圖說明

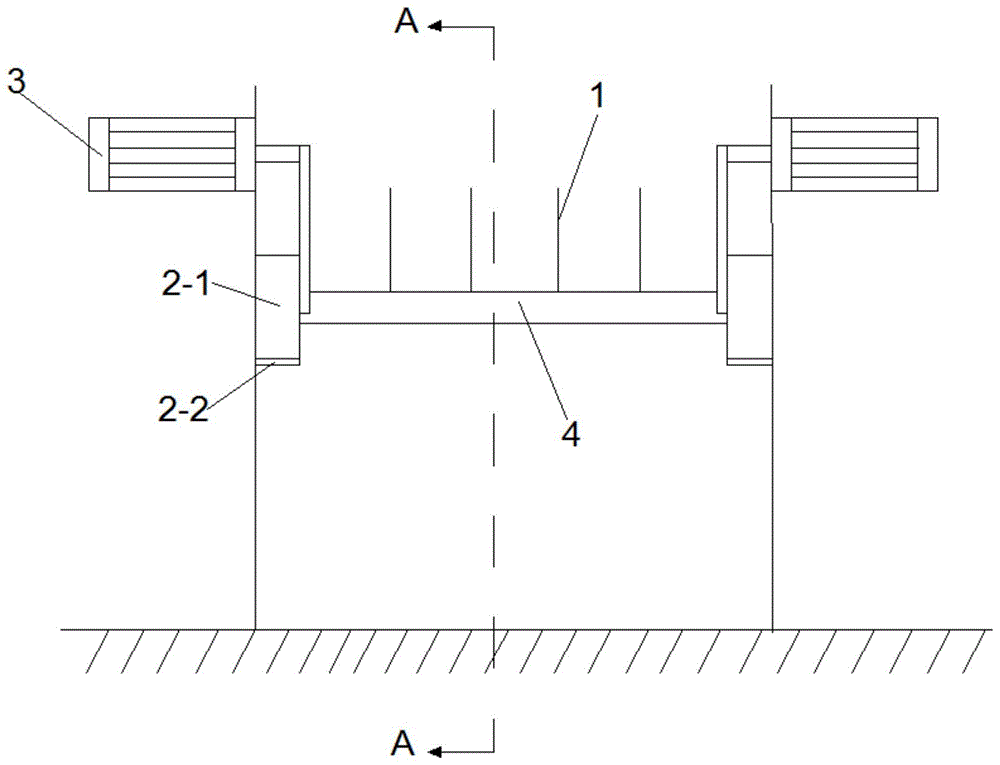

圖1為本實用新型的隔膜分切裝置的結構示意圖;

圖2為圖1的a-a剖視圖。

具體實施方式

為了使本實用新型的內容更容易被清楚地理解,下面根據具體實施例并結合附圖,對本實用新型作進一步詳細的說明。

如圖1、2所示,一種隔膜分切裝置,它包括刀架4、滑塊2-1、擺動軌道2-2、連桿3-2和曲柄3-1,刀架4上均勻設置有刀片1,滑塊2-1與刀架4的兩端固定連接,滑塊2-1的底部與擺動軌道2-2配合滑動,擺動軌道2-2固定在分切機壁的一側,連桿3-2的一端與滑塊2-1鉸接,連桿3-2的另一端與曲柄3-1的一端鉸接,曲柄3-1的另一端固定在擺動電機3的轉軸上,擺動電機3固定在分切機壁的另一側。隔膜5在豎直方向上運輸,刀片1伸出后與隔膜5相切,刀片1在切割時與隔膜5的夾角α為0-30°,滑塊2-1在擺動軌道2-2上的移動幅度大于刀片1的長度,滑塊2-1在擺動軌道2-2上的移動頻率在1來回/min-20來回/min之間。

在分切時,擺動電機3轉動,帶動電機轉軸上的曲柄3-1轉動,曲柄3-1帶動連桿3-2擺動,連桿3-2帶動滑塊2-1在擺動軌道2-2上來回移動,從而使刀片1做往復運動,過調節擺動電機3的頻率,來改變刀片1往復的頻率,同時由于刀片1與隔膜5夾角很小,在刀片1往復運動時,對隔膜5產生的橫向作用力變得很小,從而降低隔膜5在分切時由于刀片1運動造成的橫向的力,同時由于采用沿刀片1方向的移動,可以大幅提高刀片1的使用范圍,提高刀片1的使用率,大幅提升刀片1的使用壽命。

以上的具體實施例,對本實用新型解決的技術問題、技術方案和有益效果進行了進一步詳細說明,所應理解的是,以上僅為本實用新型的具體實施例而已,并不用于限制本實用新型,凡在本實用新型的精神和原則之內,所做的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。

技術特征:

1.一種隔膜分切裝置,其特征在于:它包括刀架(4)、滑塊(2-1)、擺動軌道(2-2)、連桿(3-2)和曲柄(3-1),所述滑塊(2-1)與刀架(4)的兩端固定連接,所述滑塊(2-1)的底部與擺動軌道(2-2)配合滑動,所述連桿(3-2)的一端與滑塊(2-1)鉸接,所述連桿(3-2)的另一端與曲柄(3-1)的一端鉸接,所述曲柄(3-1)的另一端固定在擺動電機(3)的轉軸上。

2.根據權利要求1所述的隔膜分切裝置,其特征在于:所述刀架(4)上均勻設置有刀片(1)。

3.根據權利要求2所述的隔膜分切裝置,其特征在于:所述刀片(1)在切割時與隔膜(5)的夾角α為0-30°。

4.根據權利要求1所述的隔膜分切裝置,其特征在于:所述滑塊(2-1)在擺動軌道(2-2)上的移動幅度大于刀片(1)的長度。

5.根據權利要求1所述的隔膜分切裝置,其特征在于:所述滑塊(2-1)在擺動軌道(2-2)上的移動頻率在1來回/min-20來回/min之間。

技術總結

本實用新型公開了一種隔膜分切裝置,它包括刀架、滑塊、擺動軌道、連桿和曲柄,所述滑塊與刀架的兩端固定連接,所述滑塊的底部與擺動軌道配合滑動,所述連桿的一端與滑塊鉸接,所述連桿的另一端與曲柄的一端鉸接,所述曲柄的另一端固定在擺動電機的轉軸上。本實用新型提供一種隔膜分切裝置,它可以降低切割時刀片對于隔膜的橫向力。

技術研發人員:尚文濱;李正林;張立斌;王成豪

受保護的技術使用者:江蘇厚生新能源科技有限公司

技術研發日:2019.11.11

技術公布日:2020.08.18
