本發明涉及刀具制造領域,具體地說,是一種單刃口圓盤分切刀片。
背景技術:
分切刀是非常精密的刀具,設計來任何時候都減少工作中運行和高性能剪切的停機時間,從高性能系列上選擇氣動分切刀或者新的非氣動分。分切刀不管是在分切材料、超速運轉方面,還是刀片的外形、鋒利程度和集合參數等方面。分切刀分為上刀和下刀,裝在分切機的刀軸上,利用滾剪原理來分切厚度為0.01~0.1mm成卷的各種電容器紙,鋁箔,金屬化薄膜,電影膠片,計算機帶及磁帶等。
傳統分切刀往往采用高速鋼材料制成,高速鋼由于工藝性能較好且制造成本低,但在刀具使用過程中必須最好日常防銹工作,所以只能做比較一般的分切工作,且使用壽命低,而鎢鋼由于本身硬度較高,且硬而脆的物理特性,較易加工出高硬質刀具的,切削壽命等于碳素鋼的數十倍,所以比較高速鋼來說,可以達到更理想的分切效果。
技術實現要素:
本發明的目的就是披露一種用鎢鋼合金材料制成的雙刃口分切刀片。
本發明采用的具體技術方案如下:
一種單刃口圓盤分切刀片,包括鎢鋼合金材料制成的圓盤形刀片本體,刀片本體中間部位設置有與刀片本體同心的圓孔,刀片本體邊緣一側設置有刀刃部。
本發明的進一步改進,刀片本體的直徑為130mm,圓孔的直徑為88mm。
本發明的進一步改進,刀片本體的厚度在0.995-1.005mm之間。
本發明的進一步改進,刀刃部的夾角α為30°。
本發明的進一步改進,圓孔的邊緣處設置有一處方形的缺口。
本發明的進一步改進,用來制造刀片本體的鎢鋼合金材料密度14.6g/cm3,硬度為hrc74.5-75,抗彎強度2900-3200n/mm2,鈷磁11.7%,顆粒直徑0.6-0.8um。
本發明的有益效果:本發明披露的由鎢鋼合金材料制成的單刃口圓盤分切刀片,在生產過程中采用精確定位方法將刀片定位在規定的位置內,防止刀片移動,對刀片進行平面磨合精磨的效果顯著,能夠保證刀片表面的厚度均勻;設置磁性收集槽,將磨削液中的液體和磁性粉末狀物質分開收集,減少磨削液的排放負擔,環保,污染?。辉O(shè)置固定式壓緊器與移動式壓緊器,能夠?qū)⒍鄠€(gè)刀片同時壓緊、同時進行開內孔,效率高,安裝操作方便、靈活,緊固性好,能夠保證多個刀片一體開內孔的一致性;研磨設備上也設置圓形夾具,能夠保證研磨過程中刀片不移動,提高研磨精度;開刃口的工作臺固定設置,與現有的工作臺移動不同,移動的工作臺有抖動性,影響開刃口表面的光潔度;通過優良的選材與專業的刃口精磨工藝改進,同時自主開發一種新型磨具工裝,使操作更安全、方便,大大提高了刀片精加工效率、加工精度以及耐磨強度,延長了產品使用壽命,且縮短了制造周期,降低成本,產生了實質性的效果。
附圖說明
圖1是本發明的結構示意圖。

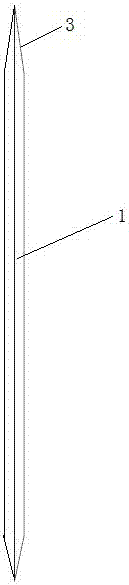

圖2是圖1的橫截面示意圖。
圖3是圖2中刀刃部的放大示意圖。
圖中,1-刀片本體,2-圓孔,3-刀刃部,4-缺口。
具體實施方式
為了加深對本發明的理解,下面將結合附圖和實施例對本發明做進一步詳細描述,該實施例僅用于解釋本發明,并不對本發明的保護范圍構成限定。
實施例:如圖1所示,一種單刃口圓盤分切刀片,包括鎢鋼合金材料制成的圓盤形刀片本體1,刀片本體1中間部位設置有與刀片本體1同心的圓孔2,圓孔2的邊緣處設置有一處方形的缺口4,刀片本體1邊緣兩側設置有刀刃部3。
如圖2和圖3所示,刀片本體1的直徑為130mm,圓孔2的直徑為88mm,刀片本體1的厚度在0.995-1.005mm之間,刀刃部3的夾角α為30°。
在本實施例中,用來制造刀片本體1的鎢鋼合金材料密度14.6g/cm3,硬度為hrc74.5-75,抗彎強度2900-3200n/mm2,鈷磁11.7%,顆粒直徑0.6-0.8um。
以上顯示和描述了本發明的基本原理、主要特征及優點。本行業的技術人員應該了解,本發明不受上述實施例的限制,上述實施例和說明書中描述的只是說明本發明的原理,在不脫離本發明精神和范圍的前提下,本發明還會有各種變化和改進,這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
技術特征:
技術總結
本發明涉及刀具制造領域,具體地說,一種單刃口圓盤分切刀片,包括鎢鋼合金材料制成的圓盤形刀片本體,刀片本體中間部位設置有與刀片本體同心的圓孔,圓孔的邊緣處設置有一處方形的缺口,刀片本體邊緣兩側設置有刀刃部,刀片本體的直徑為130mm,圓孔的直徑為88mm,刀片本體的厚度在0.995?1.005mm之間,刀刃部的夾角α為30°,用來制造刀片本體的鎢鋼合金材料密度14.6g/cm3,硬度為HRC74.5?75,抗彎強度2900?3200N/MM2,鈷磁11.7%,顆粒直徑0.6?0.8um。
技術研發人員:遲德林
受保護的技術使用者:馬鞍山市歐林機械設備有限公司
技術研發日:2017.10.09
技術公布日:2017.12.29
