本實用新型涉及滑差軸技術領域,特別涉及一種用于分切機的滑差軸。
背景技術:
滑差軸,又稱摩擦軸,應用于分切機得收卷軸,特殊場合也用于放卷軸,目的是利用滑差軸上各個滑差環打滑的原理,使軸上多個卷筒料,始終保持恒張力收放卷,滑差軸結構特殊,由多個滑差環以及芯卷等組件組成;現有的分切機滑差軸在使用時存在一定的弊端,首先,氣管與外接管道對接時,難以區分,其次,結構組裝緊密,出現故障時難以拆卸,還有,多組滑差環排列,工作時,接觸面容易出現磨損,給人們的使用過程帶來了一定的不利影響,為此,我們提出一種用于分切機的滑差軸。
技術實現要素:
本實用新型的主要目的在于提供一種用于分切機的滑差軸,可以有效解決背景技術中的問題。
為實現上述目的,本實用新型采取的技術方案為:
一種用于分切機的滑差軸,包括芯卷,其特征在于:所述芯卷的一端外表面設置有圓盤式接頭,所述芯卷的另一端外表面固定安裝有環式接頭,所述芯卷的中部外表面設置有滑差環,所述圓盤式接頭的一側設置有一號安裝座,所述環式接頭的一側外表面固定安裝有二號安裝座,所述二號安裝座的一側內表面設置有密封層,所述密封層的上端一側外表面設置有一號氣管,所述密封層的下端一側外表面設置有二號氣管,所述二號安裝座的上端一側外表面設置有一號標簽,所述二號安裝座的下端一側外表面設置有二號標簽,所述圓盤式接頭的一側外表面固定安裝有一號螺紋環,所述圓盤式接頭的另一側外表面固定安裝有二號螺紋環,所述滑差環的一側外表面設置有一號橡膠墊,所述滑差環的另一側外表面設置有二號橡膠墊。
密封層位于環式接頭與二號安裝座之間,為整體結構提供氣密性,防止內部空氣泄露。
一號橡膠墊與二號橡膠墊均為橡膠材料制成,并且表面光滑,可減少滑差環的磨損。
優選的,所述一號標簽與二號安裝座之間設置有一號強力膠,所述一號標簽的一側外表面通過一號強力膠與二號安裝座的上端一側外表面固定連接,所述二號標簽與二號安裝座之間設置有二號強力膠,所述二號標簽的一側外表面通過二號強力膠與二號安裝座的下端一側外表面固定連接。
優選的,所述芯卷與二號螺紋環之間設置有一號螺旋紋,所述芯卷的一端內表面通過一號螺旋紋與二號螺紋環的外表面旋鈕連接,所述一號安裝座與一號螺紋環之間設置有二號螺旋紋,所述一號安裝座的一端內表面通過二號螺旋紋與一號螺紋環的外表面旋鈕連接。
優選的,所述一號橡膠墊與滑差環之間設置有一號粘合劑,所述一號橡膠墊的一側外表面通過一號粘合劑與滑差環的一側外表面固定連接,所述二號橡膠墊與滑差環之間設置有二號粘合劑,所述二號橡膠墊的一側外表面通過二號粘合劑與滑差環的另一側外表面固定連接。
優選的,所述滑差環的數量為若干組,所述一號橡膠墊的數量與滑差環相等,所述二號橡膠墊的數量與滑差環相等。
優選的,所述二號安裝座的一側外表面通過焊接與環式接頭的一側外表面固定。
與現有技術相比,本實用新型具有如下有益效果:該一種用于分切機的滑差軸,通過設置的一號標簽與二號標簽,一號氣管與二號氣管與外接管道對接時便于區分,通過設置的圓盤式接頭,圓盤式接頭兩側均可旋鈕拆卸,拆裝操作簡單,一號橡膠墊與二號橡膠墊的設置,可減少滑差環兩側面的磨損,提高使用壽命,利于人們使用,整個一種用于分切機的滑差軸結構簡單,操作方便,使用的效果相對于傳統方式更好。
附圖說明

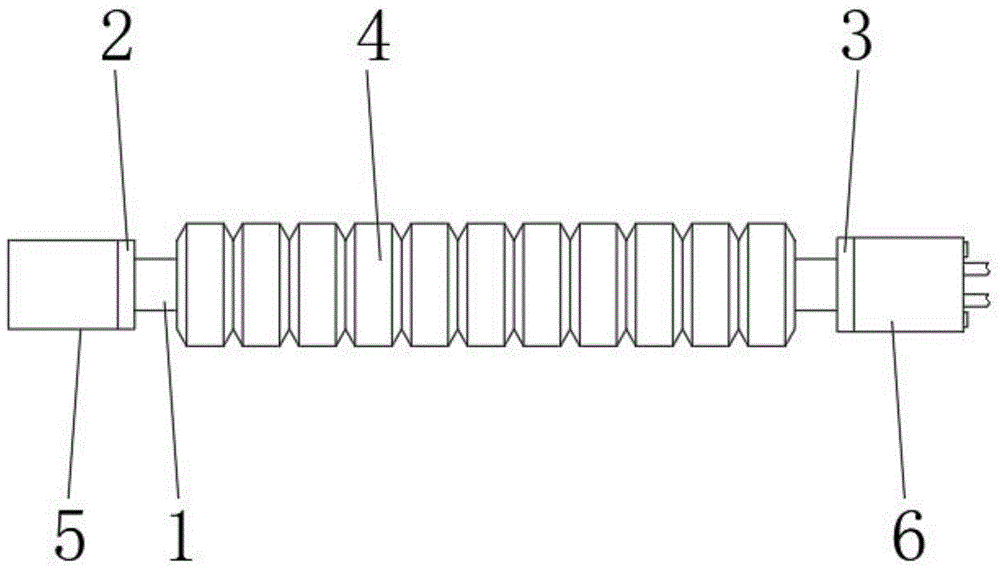

圖1為本實用新型一種用于分切機的滑差軸的整體結構示意圖。
圖2為本實用新型一種用于分切機的滑差軸的圖1中二號安裝座6的剖面圖。
圖3為本實用新型一種用于分切機的滑差軸的圖1中圓盤式接頭2與一號安裝座5的剖面圖。
圖4為本實用新型一種用于分切機的滑差軸的圖1中滑差環4的結構示意圖。
圖中:1、芯卷;2、圓盤式接頭;3、環式接頭;4、滑差環;5、一號安裝座;6、二號安裝座;7、密封層;8、一號氣管;9、二號氣管;10、一號標簽;11、二號標簽;12、一號螺紋環;13、一號橡膠墊;14、二號橡膠墊;15、二號螺紋環。
具體實施方式
為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解,下面結合具體實施方式,進一步闡述本實用新型。
如圖1-4所示,一種用于分切機的滑差軸,包括芯卷1,其特征在于:芯卷1的一端外表面設置有圓盤式接頭2,芯卷1的另一端外表面固定安裝有環式接頭3,芯卷1的中部外表面設置有滑差環4,圓盤式接頭2的一側設置有一號安裝座5,環式接頭3的一側外表面固定安裝有二號安裝座6,二號安裝座6的一側內表面設置有密封層7,密封層7的上端一側外表面設置有一號氣管8,密封層7的下端一側外表面設置有二號氣管9,二號安裝座6的上端一側外表面設置有一號標簽10,二號安裝座6的下端一側外表面設置有二號標簽11,圓盤式接頭2的一側外表面固定安裝有一號螺紋環12,圓盤式接頭2的另一側外表面固定安裝有二號螺紋環15,滑差環4的一側外表面設置有一號橡膠墊13,滑差環4的另一側外表面設置有二號橡膠墊14。
一號標簽10與二號安裝座6之間設置有一號強力膠,一號標簽10的一側外表面通過一號強力膠與二號安裝座6的上端一側外表面固定連接,二號標簽11與二號安裝座6之間設置有二號強力膠,二號標簽11的一側外表面通過二號強力膠與二號安裝座6的下端一側外表面固定連接,提供示位作用;芯卷1與二號螺紋環15之間設置有一號螺旋紋,芯卷1的一端內表面通過一號螺旋紋與二號螺紋環15的外表面旋鈕連接,一號安裝座5與一號螺紋環12之間設置有二號螺旋紋,一號安裝座5的一端內表面通過二號螺旋紋與一號螺紋環12的外表面旋鈕連接,圓盤式接頭2拆裝簡單;一號橡膠墊13與滑差環4之間設置有一號粘合劑,一號橡膠墊13的一側外表面通過一號粘合劑與滑差環4的一側外表面固定連接,二號橡膠墊14與滑差環4之間設置有二號粘合劑,二號橡膠墊14的一側外表面通過二號粘合劑與滑差環4的另一側外表面固定連接,可減少滑差環4的磨損;滑差環4的數量為若干組,一號橡膠墊13的數量與滑差環4相等,二號橡膠墊14的數量與滑差環4相等;二號安裝座6的一側外表面通過焊接與環式接頭3的一側外表面固定。
需要說明的是,本實用新型為一種用于分切機的滑差軸,使用時,卷料安裝于滑差環4上,一號氣管8與空氣壓縮機管道連接,二號氣管9與抽氣機管道連接,控制空氣壓縮機運轉,通以一定壓力的壓縮空氣到芯卷1的軸芯,使軸芯通過摩擦件與滑差環4之間產生摩擦轉矩,從而達到恒張力卷取,可應用于由極低到最高張力的范圍,適用于高速,多段張力控制,張力控制精度高,達到端面收卷整齊的要求,滑差環4的兩側分別設有一號橡膠墊13與二號橡膠墊14,可減少滑差環4的磨損,圓盤式接頭2的兩側均可旋鈕拆卸,拆裝操作簡單,較為實用。
以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解,本實用新型不受上述實施例的限制,上述實施例和說明書中描述的只是說明本實用新型的原理,在不脫離本實用新型精神和范圍的前提下,本實用新型還會有各種變化和改進,這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
技術特征:
1.一種用于分切機的滑差軸,包括芯卷(1),其特征在于:所述芯卷(1)的一端外表面設置有圓盤式接頭(2),所述芯卷(1)的另一端外表面固定安裝有環式接頭(3),所述芯卷(1)的中部外表面設置有滑差環(4),所述圓盤式接頭(2)的一側設置有一號安裝座(5),所述環式接頭(3)的一側外表面固定安裝有二號安裝座(6),所述二號安裝座(6)的一側內表面設置有密封層(7),所述密封層(7)的上端一側外表面設置有一號氣管(8),所述密封層(7)的下端一側外表面設置有二號氣管(9),所述二號安裝座(6)的上端一側外表面設置有一號標簽(10),所述二號安裝座(6)的下端一側外表面設置有二號標簽(11),所述圓盤式接頭(2)的一側外表面固定安裝有一號螺紋環(12),所述圓盤式接頭(2)的另一側外表面固定安裝有二號螺紋環(15),所述滑差環(4)的一側外表面設置有一號橡膠墊(13),所述滑差環(4)的另一側外表面設置有二號橡膠墊(14)。
2.根據權利要求1所述的一種用于分切機的滑差軸,其特征在于:所述一號標簽(10)與二號安裝座(6)之間設置有一號強力膠,所述一號標簽(10)的一側外表面通過一號強力膠與二號安裝座(6)的上端一側外表面固定連接,所述二號標簽(11)與二號安裝座(6)之間設置有二號強力膠,所述二號標簽(11)的一側外表面通過二號強力膠與二號安裝座(6)的下端一側外表面固定連接。
3.根據權利要求1所述的一種用于分切機的滑差軸,其特征在于:所述芯卷(1)與二號螺紋環(15)之間設置有一號螺旋紋,所述芯卷(1)的一端內表面通過一號螺旋紋與二號螺紋環(15)的外表面旋鈕連接,所述一號安裝座(5)與一號螺紋環(12)之間設置有二號螺旋紋,所述一號安裝座(5)的一端內表面通過二號螺旋紋與一號螺紋環(12)的外表面旋鈕連接。
4.根據權利要求1所述的一種用于分切機的滑差軸,其特征在于:所述一號橡膠墊(13)與滑差環(4)之間設置有一號粘合劑,所述一號橡膠墊(13)的一側外表面通過一號粘合劑與滑差環(4)的一側外表面固定連接,所述二號橡膠墊(14)與滑差環(4)之間設置有二號粘合劑,所述二號橡膠墊(14)的一側外表面通過二號粘合劑與滑差環(4)的另一側外表面固定連接。
5.根據權利要求1所述的一種用于分切機的滑差軸,其特征在于:所述滑差環(4)的數量為若干組,所述一號橡膠墊(13)的數量與滑差環(4)相等,所述二號橡膠墊(14)的數量與滑差環(4)相等。
6.根據權利要求1所述的一種用于分切機的滑差軸,其特征在于:所述二號安裝座(6)的一側外表面通過焊接與環式接頭(3)的一側外表面固定。
技術總結
本實用新型公開了一種用于分切機的滑差軸,包括芯卷,其特征在于:所述芯卷的一端外表面設置有圓盤式接頭,所述芯卷的另一端外表面固定安裝有環式接頭,所述芯卷的中部外表面設置有滑差環,所述圓盤式接頭的一側設置有一號安裝座,所述環式接頭的一側外表面固定安裝有二號安裝座,所述二號安裝座的一側內表面設置有密封層,所述密封層的上端一側外表面設置有一號氣管,所述密封層的下端一側外表面設置有二號氣管。本實用新型所述的一種用于分切機的滑差軸,設有一號標簽、二號標簽、圓盤式接頭、一號橡膠墊與二號橡膠墊,能夠方便區分對接管道,還能簡化拆裝操作,還可以減少滑差環的磨損,帶來更好的使用前景。
技術研發人員:姜兆闖;丁新軍
受保護的技術使用者:蘇州龍昌電子材料有限公司
技術研發日:2019.02.27
技術公布日:2019.12.13
