本實用新型涉及分切機技術領域，具體是一種鋰電池蓋板分切刀架。

背景技術：

鋰電池是指電化學體系中含有鋰(包括金屬鋰、鋰合金和鋰離子、鋰聚合物)的電池。鋰電池蓋板通常通過分切機進行切割工作，分切機刀架是分切機中安裝刀片進行工作的部件，分切刀在作業時，一定要保證其穩定性，這樣才能保證分切質量。然而，現有的技術在安裝或拆卸分切刀時，效率較低，影響工作效率，其次刀片容易磨損，更換新的切刀不僅會提高設備的使用成本，而且還降低了設備的生產效率。

技術實現要素：

本實用新型的目的在于提供一種鋰電池蓋板分切刀架，以解決現有技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鋰電池蓋板分切刀架，包括切刀固定板，所述切刀固定板的一側設置有第一螺紋孔，所述切刀固定板的上表面開設有工形槽，所述工形槽內安裝有工形固定板，所述工形固定板的一側設置有第一錐形定位孔，所述工形固定板的另一側設置有第二螺紋孔，所述工形固定板的上表面開設有T形槽，所述T形槽內安裝有分切刀，所述分切刀由刀頭、刀身和刀尾組成，所述刀尾的一側設置有第二錐形定位孔，所述刀身的外壁四周設置有耐磨合金層，所述刀頭的外壁四周設置有金剛石層。

優選的，所述第一螺釘通過第一螺紋孔與第一錐形定位孔連接，所述第二螺釘通過第二螺紋孔與第二錐形定位孔連接。

優選的，所述工形固定板與工形槽之間通過過渡連接。

優選的，所述分切刀的刀尾與T形槽之間通過過渡連接。

與現有技術相比，本實用新型的有益效果是：分切刀通過T形槽與工形固定板過渡連接，可以增強分切刀工作時的穩定性，通過第二螺釘與第二錐形定位孔之間的固定連接，可以有效地保證分切刀工作時的穩定性，且安裝拆卸方便簡單，對分切刀本身性能影響較小。工形固定板通過工形槽與切刀固定板過渡連接，增強工形固定板的穩定性，通過第一螺釘與第一錐形定位孔之間的固定連接，保證了工形固定板的穩定性，且安裝方便，通過分切刀的刀頭外壁四周設置的金剛石層和刀身外壁四周設置的耐磨合金層，提高了分切刀的硬度，延長了刀具的使用壽命。

附圖說明

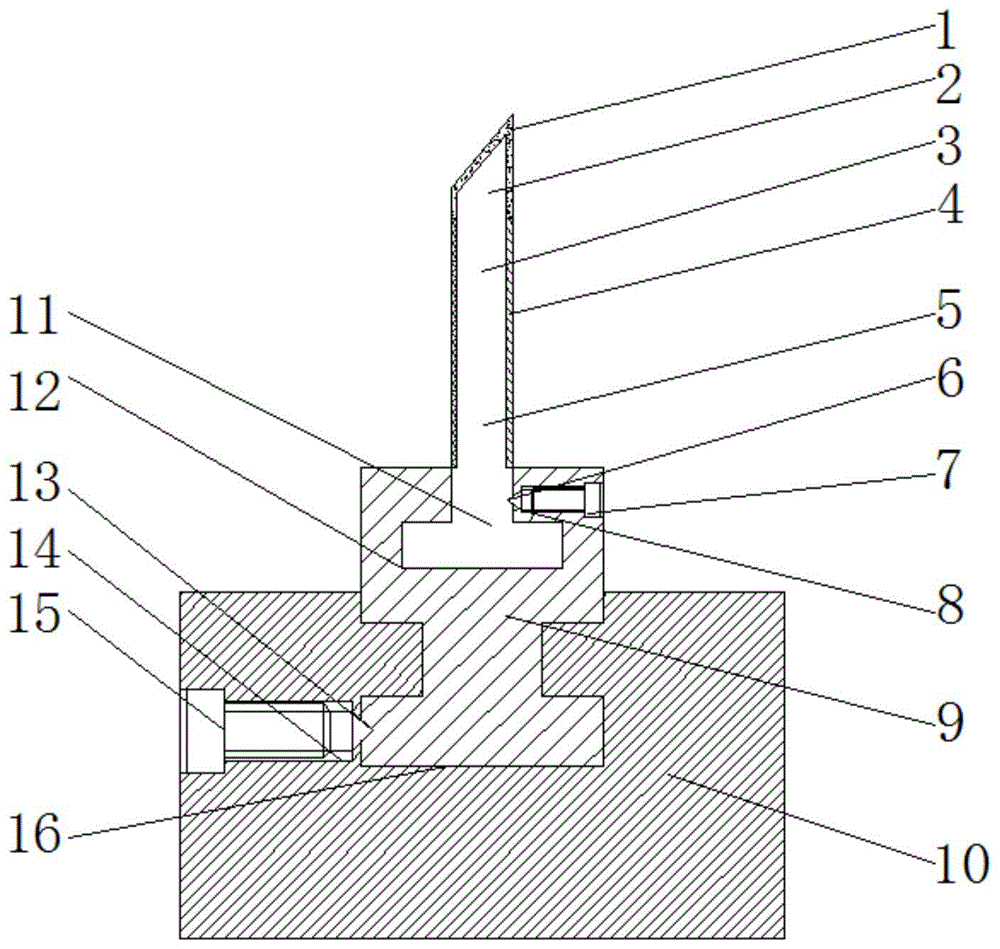

圖1為本實用新型一種鋰電池蓋板分切刀架的結構示意圖。

圖2為本實用新型一種鋰電池蓋板分切刀架的立體圖。

圖3為本實用新型一種鋰電池蓋板分切刀架工形固定板的立體圖。

圖中：1、金剛石層；2、刀頭；3、刀身；4、耐磨合金層；5、分切刀；6、第二錐形定位孔；7、第二螺釘；8、第二螺紋孔；9、工形固定板；10、切刀固定板；11、刀尾；12、T形槽；13、第一錐形定位孔；14、第一螺紋孔；15、第一螺釘；16、工形槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～3，本實用新型實施例中，一種鋰電池蓋板分切刀架，包括切刀固定板10，切刀固定板10的一側設置有第一螺紋孔14，切刀固定板10的上表面開設有工形槽16，工形槽16內安裝有工形固定板9，工形固定板9的一側設置有第一錐形定位孔13，工形固定板9的另一側設置有第二螺紋孔8，工形固定板9的上表面開設有T形槽12，T形槽12內安裝有分切刀5，分切刀5由刀頭2、刀身3和刀尾11組成，刀尾11的一側設置有第二錐形定位孔6，刀身3的外壁四周設置有耐磨合金層4，刀頭2的外壁四周設置有金剛石層1，第一螺釘15通過第一螺紋孔14與第一錐形定位孔13連接，第二螺釘7通過第二螺紋孔8與第二錐形定位孔6連接，工形固定板9與工形槽16之間通過過渡連接，分切刀5的刀尾11與T形槽12之間通過過渡連接。

本實用新型的工作原理是：分切刀架由切刀固定板10、工形固定板9和分切刀5組成，分切刀5通過T形槽12與工形固定板9過渡連接，可以增強分切刀5工作時的穩定性，通過第二螺釘7與第二錐形定位孔6之間的固定連接，可以有效地保證分切刀5工作時的穩定性，且安裝拆卸方便簡單，對分切刀5本身性能影響較小。工形固定板9通過工形槽16與切刀固定板10過渡連接，增強工形固定板9的穩定性，通過第一螺釘15與第一錐形定位孔13之間的固定連接，保證了工形固定板9的穩定性，且安裝方便，通過分切刀5的刀頭2外壁四周設置的金剛石層1和刀身3外壁四周設置的耐磨合金層4，提高了分切刀5的硬度，延長了刀具的使用壽命。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種鋰電池蓋板分切刀架，包括切刀固定板（10），其特征在于：所述切刀固定板（10）的一側設置有第一螺紋孔（14），所述切刀固定板（10）的上表面開設有工形槽（16），所述工形槽（16）內安裝有工形固定板（9），所述工形固定板（9）的一側設置有第一錐形定位孔（13），所述工形固定板（9）的另一側設置有第二螺紋孔（8），所述工形固定板（9）的上表面開設有T形槽（12），所述T形槽（12）內安裝有分切刀（5），所述分切刀（5）由刀頭（2）、刀身（3）和刀尾（11）組成，所述刀尾（11）的一側設置有第二錐形定位孔（6），所述刀身（3）的外壁四周設置有耐磨合金層（4），所述刀頭（2）的外壁四周設置有金剛石層（1）。

2.根據權利要求1所述的一種鋰電池蓋板分切刀架，其特征在于：所述工形固定板（9）與工形槽（16）之間通過過渡連接。

3.根據權利要求1所述的一種鋰電池蓋板分切刀架，其特征在于：所述分切刀（5）的刀尾（11）與T形槽（12）之間通過過渡連接。

技術總結

本實用新型公開了一種鋰電池蓋板分切刀架，包括切刀固定板，所述切刀固定板的一側設置有第一螺紋孔，所述切刀固定板的上表面開設有工形槽，所述工形槽內安裝有工形固定板，所述工形固定板的一側設置有第一錐形定位孔，所述工形固定板的另一側設置有第二螺紋孔，所述工形固定板的上表面開設有T形槽，所述T形槽內安裝有分切刀，所述分切刀由刀頭、刀身和刀尾組成，所述刀尾的一側設置有第二錐形定位孔，所述刀身的外壁四周設置有耐磨合金層，所述刀頭的外壁四周設置有金剛石層。本實用新型解決了因分切刀安裝的穩定性而影響分切機工作效率的問題，具有安裝拆卸方便的好處。
