1.本技術涉及無紡布切割技術領域,尤其是涉及一種無紡布分切機。
背景技術:
2.分切機是一種將寬幅無紡布、紙張、云母帶或薄膜分切成多條窄幅材料的機械設備。通常分切機包括放卷部分、切割部分和收卷部分,無紡布經放卷部分放卷后,由切割部分對整塊無紡布進行分條切割,再通過收卷部分對切割后的無紡布進行收卷工作。
3.目前,傳統的分切機,一般包括機座,機座的一端轉動安裝有布料卷繞輥,另一端轉動安裝有收卷輥,在機座上位于布料卷繞輥和收卷輥之間安裝有傳導輥,機座上位于傳導輥的上方安裝有上壓輥,上壓輥上排布有切刀固定組件,切刀固定組件上安裝有刀片式的分切刀頭,通過將布料固定在收卷輥上,并拉動布料通過分切刀頭將布料進行分切,分切后的布片通過收卷輥進行卷繞收卷。
4.但是,針對上述技術方案,刀片式的分切刀頭在分切布料時容易拉扯布料,造成布料損壞,從而影響布料的切割質量。
技術實現要素:
5.為了能夠提升布料切割的質量,本技術提供一種無紡布分切機。
6.本技術提供一種無紡布分切機,采用如下技術方案:
7.一種無紡布分切機,包括機架,所述機架上轉動安裝有收卷輥,所述機架上位于收卷輥的下方轉動安裝有分料輥,所述機架上位于分料輥和收卷輥之間安裝有切割裝置,所述切割裝置包括切割輥和若干圓形的切刀,所述切割輥安裝在機架上位于收卷輥和分料輥之間,所述切刀滑動安裝在機架上,且沿切割輥的長度方向排布,所述切刀的刃部與切割輥的側壁抵觸,所述切割裝置還包括驅動機構,所述驅動機構包括若干氣缸,所述氣缸沿切割輥的軸線方向滑動安裝在機架上,所述切刀安裝在氣缸的活塞桿上。
8.通過采用上述技術方案,設置切割裝置,方便通過切割裝置對布料進行分條切割,設置切割輥,方便切割裝置中的切割部對經過切割輥的布料進行分條切割,設置圓形的切刀,方便通過圓形的切刀對布料進行切割,從而減少切刀在切割布料時對布料的拉車,從而提高布料的切割質量,設置多個切刀,方便通過多個切刀的排布組合,切割出不同寬度的布料,將切刀滑動安裝在機架上,方便通過調整切刀之間的距離,從而分切出不同寬度要求的布料,將切刀的刃部與切割輥的側壁抵觸,方便切刀對從切割輥側壁上傳送過的布料進行切割,設置驅動機構,方便通過驅動機構驅動切刀工作,調節切刀與切割輥之間的距離,方便對不同切刀之間的距離進行調節,設置氣缸,方便通過氣缸帶動切刀朝向切割輥或遠離切割輥移動,從而方便切刀的工作或調節分切的尺寸,將氣缸滑動安裝在機架上,方便通過滑動氣缸,從而調節切刀之間的距離。
9.在一個具體的可實施方案中,所述驅動機構還包括若干電機,所述電機固定安裝在氣缸的活塞桿上,所述切刀同軸安裝在電機的驅動軸上。
10.通過采用上述技術方案,設置電機,方便通過電機驅動切刀轉動,使切刀在切割布料的同時能夠轉動,從而提高切割速度。
11.在一個具體的可實施方案中,所述電機的側壁上固定安裝有切割罩,所述切割罩朝向切割輥的一側開設有安裝槽,所述切刀在安裝槽內轉動。
12.通過采用上述技術方案,設置切割罩,方便通過切割罩對切刀進行保護,從而提高切刀的使用壽命。
13.在一個具體的可實施方案中,所述驅動機構還包括滑軌,所述滑軌固定安裝在機架上位于切割輥的下方,所述氣缸的側壁上開設有滑槽一,所述滑槽一與滑軌滑動連接。
14.通過采用上述技術方案,設置滑軌,方便氣缸在滑軌上滑動,從而調節不同切刀之間的距離,提高氣缸滑動調節的精度,設置滑槽一,方便氣缸通過滑槽一沿著滑軌滑動,從而提高氣缸滑動的穩定性。
15.在一個具體的可實施方案中,所述滑槽一的側壁上螺紋安裝有定位栓,所述定位栓的一端與滑軌的側壁抵觸。
16.通過采用上述技術方案,設置定位栓,方便氣缸通過定位栓定位在調節后的位置,從而提高切刀切割的穩定性。
17.在一個具體的可實施方案中,所述切割裝置還包括若干切割盤,所述切割盤滑動安裝在切割輥上,所述切刀的刃部與切割盤的側壁抵觸。
18.通過采用上述技術方案,設置切割盤,方便通過切割盤配合切刀對不了進行分切,設置多個切割盤,方便通過調節每個切割盤之間的距離從而調節布料被分切后的寬度。
19.在一個具體的可實施方案中,所述切割盤的側壁上開設有若干切割槽,所述切刀的刃部插接在切割槽內。
20.通過采用上述技術方案,設置切割槽,方便切刀移動至切割槽內,從而對切割盤表面的布料進行切割,從而提高分切的精度,在同一個切割盤上設置多個切割槽,方便通過滑動切刀,使切刀的刀刃對準不同的切割槽,從而實現對布料的切割尺寸進行微調,從而提高分切的精度。
21.在一個具體的可實施方案中,所述機架上位于切割輥與收卷輥之間安裝有張緊輥。
22.通過采用上述技術方案,設置張緊輥,方便通過張緊輥運送分切割后的布料,提高分切后的布料的張力,從而方便收卷輥進行收卷。
23.綜上所述,本技術包括以下至少一種有益效果:
24.1.本技術通過設置切割裝置,方便通過切割裝置對布料進行分切。
25.2.本技術通過設置圓形的切刀,方便通過圓形的切刀對布料進行切割,從而減少切刀在切割過程中對布料的拉扯,從而提高布料的切割質量。
26.3.本技術通過設置多組切割盤,方便通過滑動切割盤和切刀,使切割裝置能夠分切出不同寬度尺寸的布料。
27.4.本技術通過在切割盤上設置多條切割槽,方便切刀對布料的寬度尺寸進行微調,從而提高布料分切的精度。
附圖說明

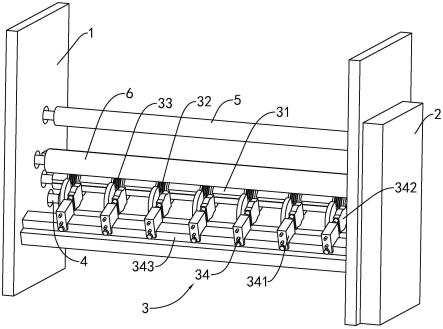

28.圖1是本技術實施例的結構示意圖。
29.圖2是本技術實施例中切割裝置的結構示意圖。
30.圖3是圖2中a處的放大圖。
31.附圖標記說明:
32.1、機架;2、動力箱;3、切割裝置;31、切割輥;311、滑槽二;32、切刀;33、切割盤;331、切割槽;332、滑塊;34、驅動機構;341、氣缸;3411、滑槽一;342、電機;343、滑軌;344、定位栓;345、切割罩;4、分料輥;5、收卷輥;6、張緊輥。
具體實施方式
33.以下結合附圖對本技術作進一步詳細說明。
34.本技術實施例公開一種無紡布分切機,參照?qǐng)D1,包括機架1,機架1的下端轉動安裝分料輥4,機架1上位于分料輥4的上方轉動安裝有收卷輥5,機架1上位于收卷輥5和分料輥4之間安裝有張緊輥6,機架1上位于收卷輥5與分料輥4之間還安裝有切割裝置3。機架1的一側固定安裝有動力箱2,動力箱2中安裝有驅動切割裝置3、收卷輥5、分料輥4和張緊輥6工作的動力源。卷繞在分料輥4上的布料經過引導,由切割裝置3切割后的布料經過張緊輥6張緊,最后由收卷輥5對張緊后的布料進行收卷。
35.參照?qǐng)D1和圖2,切割裝置3包括切割輥31、若干切刀32和驅動機構34,切割輥31安裝在機架1上位于張緊輥6和分料輥4之間,切刀32為圓形切刀32,且沿切割輥31的軸線方向滑動安裝在機架1上,切刀32的刀刃朝向切割輥31,驅動機構34安裝在機架1上,切刀32與驅動機構34連接,驅動機構34驅動切刀32轉動,且驅動機構34驅動切刀32向靠近切割輥31或遠離切割輥31的方向移動。
36.參照?qǐng)D2和圖3,驅動機構34包括若干氣缸341、若干電機342和滑軌343,滑軌343固定安裝在機架1上位于切割輥31的斜下方,氣缸341的側壁上開設有滑槽一3411,氣缸341通過滑槽一3411滑動安裝在滑軌343上,滑槽一3411的外側壁上螺紋安裝有定位栓344,定位栓344的一端與滑軌343的側壁抵觸,氣缸341通過滑槽一3411在滑軌343上滑動,并通過定位栓344將氣缸341定位在合適的位置。電機342固定安裝在氣缸341的活塞桿上,切刀32的轉軸與電機342的驅動軸同軸連接,通過氣缸341帶動切刀32向朝向切割輥31或遠離切割輥31的方向移動。電機342的側壁上固定安裝有切割罩345,切割罩345的截面為半圓形,且切割罩345的弧形側壁朝向氣缸341方向,切割罩345朝向切割輥31的側壁上開設有安裝槽,切刀32在切割罩345的安裝槽內轉動。
37.參照?qǐng)D3,切割裝置3還包括若干切割盤33,切割輥31上沿其軸線開設有若干條滑槽二311,切割盤33的內壁上固定安裝有若干滑塊332,切割盤33通過滑塊332滑動安裝在切割輥31上,每個切割盤33的側壁上開設有若干條切割槽331,切刀32在朝向切割輥31移動的過程中,切刀32的刀刃能夠插接在切割槽331內。
38.本技術實施例的工作原理為:將卷繞在分料輥4上的布料引導至切割輥31處,經過切刀32分切后,將布料引導至張緊輥6上,通過張緊輥6將布料張緊,最后將張緊后的布料引導至收卷輥5上進行收卷。
39.當需要調節布料被分切的尺寸時,將切割盤33沿切割輥31滑動,調節每個切割盤
33之間的距離,從而得到所需要的尺寸,再將氣缸341沿滑軌343滑動,調節不同氣缸341之間的距離,根據布料尺寸的精度要求,調整切刀32的刀刃對準同一切割盤33上的不同的切割槽331,從而對布料寬度尺寸進行微調,得到更精準的尺寸,最后將調節好的氣缸341通過定位栓344定位在調節后的位置。
40.當布料的切割尺寸被調節好后,切割裝置3開始切割工作,布料在切割輥31的切割盤33表面滑動,氣缸341驅動切刀32向切割輥31方向移動,使切刀32的刀刃對準切割盤33的切割槽331,同時電機342驅動切刀32轉動,對布料進行分切。
41.以上為本技術的較佳實施例,并非依此限制本技術的保護范圍,故:凡依本技術的結構、形狀、原理所做的等效變化均應涵蓋于本技術的保護范圍之內。
