一種調刀方便的分切機的圓刀調刀機構的制作方法

2023年12月06日國知局瀏覽量:0

一種調刀方便的分切機的圓刀調刀機構的制作方法

本實用新型涉及分切機技術領域,更具體地說,是涉及一種調刀方便的分切機的圓刀調刀機構。

背景技術:

分切機是一種將材料分切成多條的機械設備。其中,現有的分切機通常設置有上刀軸和下刀軸,上刀軸和下刀軸上分別裝設有圓切刀。然而,為適應不同材料的規格,需要經常調節上刀軸和下刀軸上的切刀的間隙,但是現有的分切機的調刀操作較為麻煩,費時費力,并且不能精確地調節切刀之間的間隙,降低了產品的生產質量。

技術實現要素:

本實用新型的目的在于克服現有技術中的上述缺陷,提供一種調刀方便、省時省力、可精確地調節切刀之間的間隙和保證產品的生產質量的分切機的圓刀調刀機構。

為實現上述目的,本實用新型提供了一種調刀方便的分切機的圓刀調刀機構,包括左墻板、右墻板、上刀軸、下刀軸、移刀手輪、擺刀架和擺刀蝸桿,所述下刀軸的兩端可轉動地安裝在左墻板與右墻板的內板面上,所述上刀軸上裝設有上圓切刀,所述下刀軸上裝設有下圓切刀,所述移刀手輪通過移刀套裝設在左墻板的外板面上,所述移刀套的外緣上裝設有擺刀蝸輪,所述擺刀架包括兩擺臂安裝塊和裝設在兩擺臂安裝塊之間的擺刀軸,所述擺刀軸的一端通過移刀套與移刀手輪傳動連接,所述擺刀軸的另一端通過法蘭裝設在右墻板的內板面上,所述移刀手輪在轉動時能夠帶動擺刀架左右移動以調節上圓切刀與下圓切刀的橫向間隙,所述上刀軸可轉動地安裝在兩擺臂安裝塊之間,所述擺刀蝸桿通過軸承座裝設在左墻板的外板面上,所述擺刀蝸桿與移刀手輪的布置方向相垂直,所述擺刀蝸桿的桿體上設有與擺刀蝸輪相嚙合的螺紋,所述擺刀蝸桿在轉動時能夠帶動擺刀架抬起或壓下以調節上圓切刀與下圓切刀的垂直間隙。

作為優選的實施方式,所述上刀軸通過傳動齒輪與下刀軸實現同步轉動。

作為優選的實施方式,所述下刀軸的兩端分別裝設有下刀軸承,所述左墻板和右墻板的內板面上分別裝設有下刀固定座,所述下刀軸兩端的下刀軸承分別裝設在相應的下刀固定座中。

作為優選的實施方式,所述上刀軸的兩端分別裝設有上刀軸承,所述上刀軸兩端的上刀軸承分別裝設在兩擺臂安裝塊開設的相應安裝孔中。

與現有技術相比,本實用新型的有益效果在于:

本實用新型既可通過轉動移刀手輪從而帶動擺刀架左右移動以調節上圓切刀與下圓切刀的橫向間隙,也可通過轉動擺刀蝸桿從而帶動擺刀架抬起或壓下以調節上圓切刀與下圓切刀的垂直間隙,本實用新型的調刀方便,省時省力,提高了工作效率,并且可精確地調節切刀之間的間隙,保證了產品的生產質量。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案,下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖是本實用新型的一些實施例,對于本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型提供的圓刀調刀機構的結構示意圖;

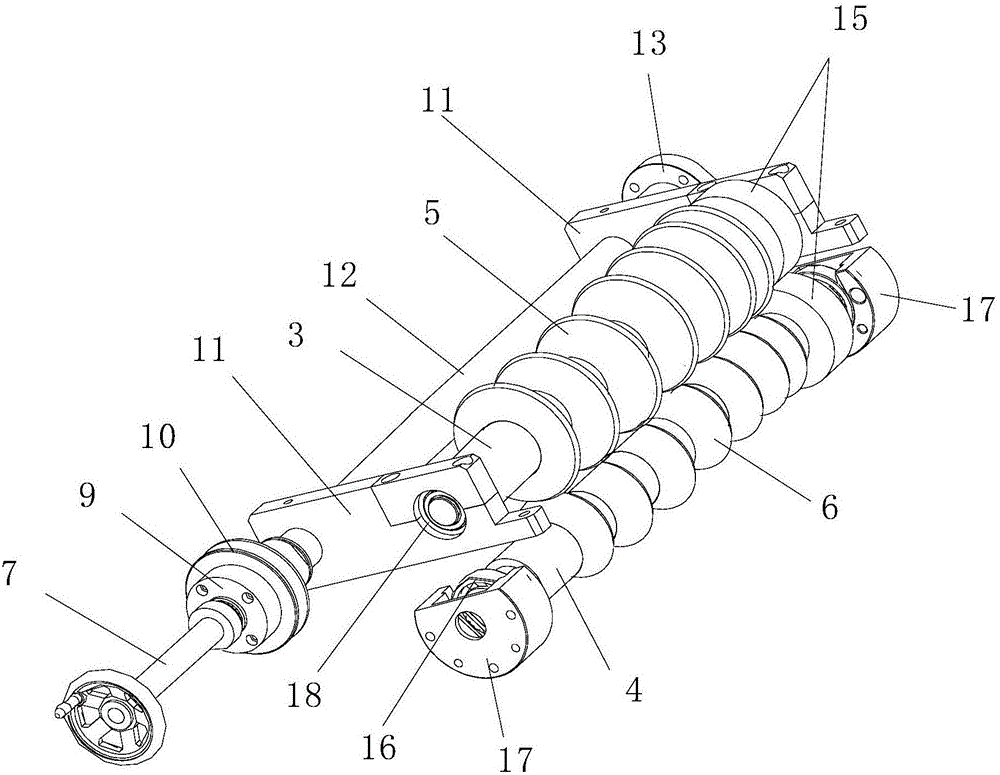

圖2是本實用新型提供的圓刀調刀機構隱去左右墻板后的的結構示意圖。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚,下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

請參考圖1和圖2,本實用新型的實施例提供了一種調刀方便的分切機的圓刀調刀機構,該圓刀調刀機構包括左墻板1、右墻板2、上刀軸3、下刀軸4、移刀手輪7、擺刀架和擺刀蝸桿8等,下面將結合附圖對本實施例的各個部件進行詳細說明。

下刀軸4上裝設有下圓切刀6,下刀軸4的兩端分別裝設有下刀軸承16,左墻板1和右墻板2的內板面上分別裝設有下刀固定座17,下刀軸4兩端的下刀軸承16分別裝設在相應的下刀固定座17中,這樣下刀軸4的兩端可轉動地安裝在左墻板1與右墻板2之間。

移刀手輪7通過移刀套9裝設在左墻板1的外板面上,移刀套9的外緣上裝設有擺刀蝸輪10。

擺刀架位于左墻板1與右墻板2之間,其中,擺刀架包括兩擺臂安裝塊11和裝設在兩擺臂安裝塊11之間的擺刀軸12,擺刀軸12的一端通過移刀套9與移刀手輪7傳動連接,擺刀軸12的另一端通過法蘭13裝設在右墻板2的內板面上。

上刀軸3上裝設有上圓切刀5,上刀軸3位于下刀軸4的上方,上刀軸3的兩端分別裝設有上刀軸承18,上刀軸3兩端的上刀軸承18分別裝設在兩擺臂安裝塊11開設的相應安裝孔中,這樣上刀軸3可轉動地安裝在兩擺臂安裝塊11之間。切料時,上刀軸3可通過傳動齒輪15與下刀軸4實現同步轉動,從而使上圓切刀5能夠與下圓切刀6互相配合,對材料進行分條切割。

擺刀蝸桿8通過軸承座14裝設在左墻板1的外板面上,擺刀蝸桿8與移刀手輪7的布置方向相垂直,擺刀蝸桿8的桿體上設有與擺刀蝸輪10相嚙合的螺紋,擺刀蝸桿8能夠帶動擺刀蝸輪10轉動。

在具體調刀的過程中,用戶可通過轉動移刀手輪7帶動擺刀架左右移動,進而調節上圓切刀5與下圓切刀6的橫向間隙。此外,用戶也可以通過轉動擺刀蝸桿8帶動擺刀架抬起或壓下,進而調節上圓切刀5與下圓切刀6的垂直間隙,使上圓切刀5與下圓切刀6相切,并切斷材料。

綜上所述,本實用新型的調刀方便,省時省力,提高了工作效率,并且可精確地調節切刀之間的間隙,保證了產品的生產質量。

上述實施例為本實用新型較佳的實施方式,但本實用新型的實施方式并不受上述實施例的限制,其他的任何未背離本實用新型的精神實質與原理下所作的改變、修飾、替代、組合、簡化,均應為等效的置換方式,都包含在本實用新型的保護范圍之內。

技術特征:

1.一種調刀方便的分切機的圓刀調刀機構,包括左墻板(1)、右墻板(2)和位于左墻板(1)與右墻板(2)之間的上刀軸(3)及下刀軸(4),所述下刀軸(4)的兩端可轉動地安裝在左墻板(1)與右墻板(2)的內板面上,所述上刀軸(3)上裝設有上圓切刀(5),所述下刀軸(4)上裝設有下圓切刀(6),其特征在于:還包括移刀手輪(7)、擺刀架和擺刀蝸桿(8),所述移刀手輪(7)通過移刀套(9)裝設在左墻板(1)的外板面上,所述移刀套(9)的外緣上裝設有擺刀蝸輪(10),所述擺刀架位于左墻板(1)與右墻板(2)之間,所述擺刀架包括兩擺臂安裝塊(11)和裝設在兩擺臂安裝塊(11)之間的擺刀軸(12),所述擺刀軸(12)的一端通過移刀套(9)與移刀手輪(7)傳動連接,所述擺刀軸(12)的另一端通過法蘭(13)裝設在右墻板(2)的內板面上,所述移刀手輪(7)在轉動時能夠帶動擺刀架左右移動以調節上圓切刀(5)與下圓切刀(6)的橫向間隙,所述上刀軸(3)可轉動地安裝在兩擺臂安裝塊(11)之間,所述擺刀蝸桿(8)通過軸承座(14)裝設在左墻板(1)的外板面上,所述擺刀蝸桿(8)與移刀手輪(7)的布置方向相垂直,所述擺刀蝸桿(8)的桿體上設有與擺刀蝸輪(10)相嚙合的螺紋,所述擺刀蝸桿(8)在轉動時能夠帶動擺刀架抬起或壓下以調節上圓切刀(5)與下圓切刀(6)的垂直間隙。

2.根據權利要求1所述的一種調刀方便的分切機的圓刀調刀機構,其特征在于:所述上刀軸(3)通過傳動齒輪(15)與下刀軸(4)實現同步轉動。

3.根據權利要求1所述的一種調刀方便的分切機的圓刀調刀機構,其特征在于:所述下刀軸(4)的兩端分別裝設有下刀軸承(16),所述左墻板(1)和右墻板(2)的內板面上分別裝設有下刀固定座(17),所述下刀軸(4)兩端的下刀軸承(16)分別裝設在相應的下刀固定座(17)中。

4.根據權利要求1所述的一種調刀方便的分切機的圓刀調刀機構,其特征在于:所述上刀軸(3)的兩端分別裝設有上刀軸承(18),所述上刀軸(3)兩端的上刀軸承(18)分別裝設在兩擺臂安裝塊(11)開設的相應安裝孔中。

技術總結

本實用新型公開了一種調刀方便的分切機的圓刀調刀機構,包括左墻板、右墻板、移刀手輪、擺刀架、擺刀蝸桿和帶有圓切刀的上刀軸、下刀軸,下刀軸安裝在左墻板與右墻板之間,移刀手輪通過移刀套裝設在左墻板上,擺刀架包括兩擺臂安裝塊和裝設在兩擺臂安裝塊之間的擺刀軸,擺刀軸的一端通過移刀套與移刀手輪傳動連接,擺刀軸的另一端通過法蘭裝設在右墻板上,移刀手輪在轉動時能夠帶動擺刀架左右移動以調節上下圓切刀的橫向間隙,上刀軸安裝在兩擺臂安裝塊之間,擺刀蝸桿通過軸承座裝設在左墻板上,擺刀蝸桿在轉動時能夠帶動擺刀架抬起或壓下以調節上下圓切刀的垂直間隙,其調刀方便,可精確調節切刀的間隙,提高了工作效率,保證了產品的生產質量。

技術研發人員:葉武清

受保護的技術使用者:東莞市鋼鑫機械有限公司

文檔號碼:201621391890

技術研發日:2016.12.16

技術公布日:2017.06.13
