一種分切機的張力調節機構的制作方法

2023年12月25日國知局瀏覽量:0

一種分切機的張力調節機構的制作方法

本實用新型涉及一種分切機的張力調節機構。

背景技術:

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,可以將薄膜(如BOPP、PVC等)及類似薄型材料的縱向分切和復卷。張力控制是指能夠持久地控制原料在設備上輸送時的張力的能力。這種控制對機器的任何運行速度都必須保持有效,包括機器的加速、減速和勻速。即使在緊急停車情況下,也應有能力保證被分切物不破損。張力控制的穩定與否直接關系到分切產品的質量。若張力不足,原料在運行中產生漂移,會出現分切復卷后成品紙起皺現象;若張力過大,原料又易被拉斷,使分切復卷后成品斷頭增多。

現有的張力控制系統通常包括張力檢測機構、張力控制器、張力調節機構等。采用張力傳感器直接檢測方式,張力傳感器直接測定原料的實際張力值,然后把張力值轉換成張力信號反饋回張力控制器,通過此信號與控制器預先設定的張力值對比,計算出控制信號,自動控制執行單元調節實際張力值與預設張力值相等,以達到張力穩定目的。但是,上述技術方案結構較復雜,需要電子系統和程序控制,成本較高,且耗能較大。

技術實現要素:

本實用新型為了解決現有技術的問題,提供了一種結構較簡單,能耗較小,成本較低的分切機的張力調節機構。

具體技術方案如下:一種分切機的張力調節機構,包括第一轉動桿,第二轉動桿,連接桿,第一調節組件和第二調節組件,第一、第二轉動桿分別與連接桿兩端連接,第一轉動桿一端設有調節輪,所述第一調節組件包括彈簧和螺桿,彈簧兩端分別與螺桿和連接桿連接,所述第二調節組件包括連接線和限位件,所述連接線兩端分別與限位件和第二轉動桿連接,限位件設置在送料輪上。

以下為本實用新型的附屬技術方案。

作為優選方案,張力調節機構包括第一支架和第二支架,所述連接桿設置在第一、第二支架之間,第一轉動桿與第一支架樞軸連接。

作為優選方案,所述第一調節組件包括固定座,固定座與第一支架連接,固定座上設有螺紋孔,所述螺桿與螺紋孔配接。

作為優選方案,所述連接桿包括連接座,連接座套設在連接桿上,所述彈簧一端與連接座連接。

作為優選方案,所述第二調節組件包括基座和調節桿,調節桿插設在基座上并通過螺帽固定,所述限位件一端與調節桿連接。

本實用新型的技術效果:本實用新型的分切機的張力調節機構能夠在物料輸送過程中保持一定張力,從而保證分切產品的質量;同時,無需消耗電能,降低了設備的能耗,降低了成本;此外,能夠根據不同需要通過調節彈簧進行張力調節。

附圖說明

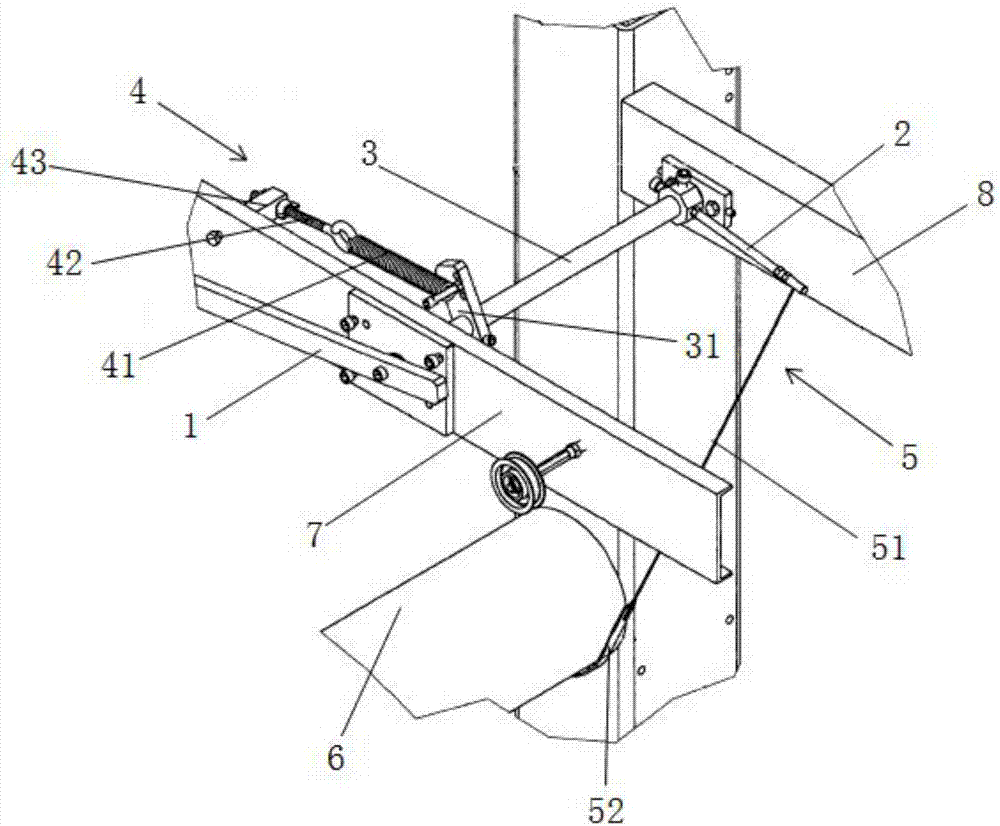

圖1是本實用新型實施例的分切機的張力調節機構的示意圖。

圖2是本實用新型實施例的分切機的張力調節機構的另一示意圖。

圖3是本實用新型實施例的第一轉動桿逆時針轉動時的示意圖。

圖4是本實用新型實施例的第一調節組件的示意圖。

圖5是本實用新型實施例的第二調節組件的示意圖。

具體實施方式

下面,結合實例對本實用新型的實質性特點和優勢作進一步的說明,但本實用新型并不局限于所列的實施例。

如圖1至圖5所示,本實施例的分切機的張力調節機構包括第一轉動桿1,第二轉動桿2,連接桿3,第一調節組件4和第二調節組件5,第一、第二轉動桿分別與連接桿3兩端連接,第一轉動桿1一端設有調節輪11。所述第一調節組件4包括彈簧41和螺桿42,彈簧41兩端分別與螺桿42和連接桿3連接,所述第二調節組件5包括連接線51和限位件52,所述連接線51兩端分別與限位件52和第二轉動桿2連接,限位件設置在送料輪6上。上述技術方案中,當物料10受到Y(jié)方向的拉力時,調節輪11向Y方向升起,帶動第一轉動桿11順時針方向轉動,通過連接桿的傳動,使得第二轉動桿順時針方向轉動,從而使連接線下行,使得限位件與送料輪之間的作用力減小,摩擦力減小,物料從送料輪上被拉出。當拉力增大時,彈簧41被拉長,限位件與送料輪之間的作用力繼續減小,物料在保持一定張力情況下被拉出速度變快。當拉力減小時,由于彈簧的回復力使得第一、第二轉動桿逆時針轉動,使得限位件與送料輪的摩擦力增大,從而減小送料輪的轉速。

如圖1至圖5所示,進一步的,張力調節機構包括第一支架7和第二支架8,所述連接桿2設置在第一、第二支架之間,第一轉動桿1與第一支架7樞軸連接。所述第一調節組件4包括固定座43,固定座43與第一支架3連接,固定座43上設有螺紋孔431,所述螺桿42與螺紋孔配接,通過螺桿與固定座43之間位置的改變,可調節彈簧長度,從而調節張力。所述連接桿3包括連接座31,連接座31套設在連接桿3上,所述彈簧41一端與連接座連接。所述第二調節組件5包括基座53和調節桿54,調節桿54插設在基座53上并通過螺帽55固定,所述限位件52一端與調節桿54連接,通過調節桿可調節限位件的位置。

本實施例的分切機的張力調節機構能夠在物料輸送過程中保持一定張力,從而保證分切產品的質量;同時,無需消耗電能,降低了設備的能耗,降低了成本;此外,能夠根據不同需要通過調節彈簧進行張力調節。

需要指出的是,上述較佳實施例僅為說明本實用新型的技術構思及特點,其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并據以實施,并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所作的等效變化或修飾,都應涵蓋在本實用新型的保護范圍之內。

技術特征:

1.一種分切機的張力調節機構,其特征在于,包括第一轉動桿,第二轉動桿,連接桿,第一調節組件和第二調節組件,第一、第二轉動桿分別與連接桿兩端連接,第一轉動桿一端設有調節輪,所述第一調節組件包括彈簧和螺桿,彈簧兩端分別與螺桿和連接桿連接,所述第二調節組件包括連接線和限位件,所述連接線兩端分別與限位件和第二轉動桿連接,限位件設置在送料輪上。

2.如權利要求1所述的分切機的張力調節機構,其特征在于,張力調節機構包括第一支架和第二支架,所述連接桿設置在第一、第二支架之間,第一轉動桿與第一支架樞軸連接。

3.如權利要求2所述的分切機的張力調節機構,其特征在于,所述第一調節組件包括固定座,固定座與第一支架連接,固定座上設有螺紋孔,所述螺桿與螺紋孔配接。

4.如權利要求3所述的分切機的張力調節機構,其特征在于,所述連接桿包括連接座,連接座套設在連接桿上,所述彈簧一端與連接座連接。

5.如權利要求4所述的分切機的張力調節機構,其特征在于,所述第二調節組件包括基座和調節桿,調節桿插設在基座上并通過螺帽固定,所述限位件一端與調節桿連接。

技術總結

本實用新型涉及一種分切機的張力調節機構,包括第一轉動桿,第二轉動桿,連接桿,第一調節組件和第二調節組件,第一、第二轉動桿分別與連接桿兩端連接,第一轉動桿一端設有調節輪,所述第一調節組件包括彈簧和螺桿,彈簧兩端分別與螺桿和連接桿連接,所述第二調節組件包括連接線和限位件,所述連接線兩端分別與限位件和第二轉動桿連接,限位件設置在送料輪上。本實用新型的分切機的張力調節機構能夠在物料輸送過程中保持一定張力,從而保證分切產品的質量;同時,無需消耗電能,降低了設備的能耗,降低了成本;此外,能夠根據不同需要通過調節彈簧進行張力調節。

技術研發人員:劉平;田波;張東梅

受保護的技術使用者:重慶匯科包裝有限公司

文檔號碼:201720507426

技術研發日:2017.05.09

技術公布日:2017.12.22
