1.本實用新型涉及一種超薄銅箔分切機,特別涉及一種維修方便的超薄銅箔分切機。
背景技術:
2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布,紙張,絕緣材料、云母帶、薄膜等等)的分切,銅箔也常使用分切機進行分切,超薄銅箔分切機可以對超薄銅箔進行分切,常見的超薄銅箔分切機由于底座距離地面的距離較小,在對分切機底部進行維修時通常需要使用千斤頂或起吊機等裝置將分切機抬起,然后再從分切機的底部進行維修。
技術實現要素:
3.本實用新型的目的在于提供一種維修方便的超薄銅箔分切機,以解決上述背景技術中提出的常見的超薄銅箔分切機不便于維修的問題。
4.為實現上述目的,本實用新型提供如下技術方案:一種維修方便的超薄銅箔分切機,包括分切機本體,所述分切機本體的底部設置有底座,所述底座底端的四邊角均固定安裝有起升機構,所述起升機構包括絲桿、絲杠、第一傘齒輪、第二傘齒輪、連接軸、手輪和支撐座,所述絲桿轉動安裝于底座底端的一邊角,所述連接軸轉動安裝于底座的一側壁,所述絲桿上螺紋安裝有絲杠,所述絲杠的頂端固定安裝有第一傘齒輪,所述連接軸的一端固定安裝有手輪,所述連接軸的另一端固定安裝有第二傘齒輪,所述第一傘齒輪與所述第二傘齒輪嚙合連接,所述絲桿的底端轉動安裝有支撐座,所述支撐座的底端固定安裝有第一支撐墊,所述底座底端的兩側均固定安裝有輔助支撐機構。
5.作為本實用新型的一種優選技術方案,所述輔助支撐機構包括支撐筒、支撐腿和支撐彈簧,所述支撐腿固定安裝于底座底端的一側,所述支撐腿滑動安裝于支撐筒內腔的頂部,所述支撐筒的內端固定安裝有支撐彈簧,所述支撐彈簧的頂端與支撐腿的底端固定連接。
6.作為本實用新型的一種優選技術方案,所述輔助支撐機構還包括第二支撐墊,所述第二支撐墊固定安裝于支撐筒的底端。
7.作為本實用新型的一種優選技術方案,所述起升機構還包括限位塊,所述限位塊固定安裝于絲桿的頂端。
8.作為本實用新型的一種優選技術方案,所述底座底端的邊部包覆安裝有防撞墊。
9.作為本實用新型的一種優選技術方案,所述分切機本體頂端的中部固定安裝有水平儀。
10.與現有技術相比,本實用新型的有益效果是:本實用新型一種維修方便的超薄銅箔分切機,需要對分切機本體的底部進行維修時,轉動四個手輪,手輪通過連接軸帶動第二
傘齒輪旋轉,第二傘齒輪通過第一傘齒輪帶動絲杠旋轉,從而帶動絲桿向上移動,使得分切機本體抬起,然后即可從分切機本體的底部進行維修,不需要使用千斤頂、起重機等設備抬起分切機本體,便于維修,通過底座底端的邊部包覆安裝的防撞墊可以防止維修工程師撞傷頭部,通過水平儀可以檢測分切機本體是否水平,通過輔助支撐機構可以對分切機本體進行輔助支撐,以降低絲桿所受的壓力。
附圖說明

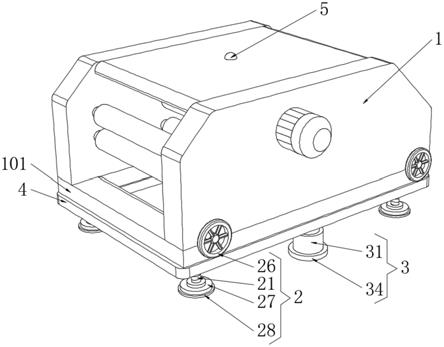

11.圖1為本實用新型的結構示意圖;
12.圖2為本實用新型起升機構的結構示意圖;
13.圖3為本實用新型輔助支撐機構的剖面結構示意圖。
14.圖中:1、分切機本體;101、底座;2、起升機構;21、絲桿;22、絲杠;23、第一傘齒輪;24、第二傘齒輪;25、連接軸;26、手輪;27、支撐座;28、第一支撐墊;29、限位塊;3、輔助支撐機構;31、支撐筒;32、支撐腿;33、支撐彈簧;34、第二支撐墊;4、防撞墊;5、水平儀。
具體實施方式
15.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
16.請參閱圖1?3,本實用新型提供了一種維修方便的超薄銅箔分切機,包括分切機本體1,分切機本體1的底部設置有底座101,底座101底端的四邊角均固定安裝有起升機構2,起升機構2包括絲桿21、絲杠22、第一傘齒輪23、第二傘齒輪24、連接軸25、手輪26和支撐座27,絲桿21轉動安裝于底座101底端的一邊角,連接軸25轉動安裝于底座101的一側壁,絲桿21上螺紋安裝有絲杠22,絲杠22的頂端固定安裝有第一傘齒輪23,連接軸25的一端固定安裝有手輪26,連接軸25的另一端固定安裝有第二傘齒輪24,第一傘齒輪23與第二傘齒輪24嚙合連接,絲桿21的底端轉動安裝有支撐座27,支撐座27的底端固定安裝有第一支撐墊28,第一支撐墊28為橡膠材質制成,可以起到緩沖的作用,轉動手輪26時,手輪26通過連接軸25帶動第二傘齒輪24旋轉,第二傘齒輪24通過第一傘齒輪23帶動絲杠22旋轉,從而帶動絲桿21上下移動,底座101底端的兩側均固定安裝有輔助支撐機構3,通過輔助支撐機構3可以對分切機本體1進行支撐,以降低絲桿21所受的壓力。
17.優選的,輔助支撐機構3包括支撐筒31、支撐腿32和支撐彈簧33,支撐腿32固定安裝于底座101底端的一側,支撐腿32滑動安裝于支撐筒31內腔的頂部,支撐筒31的內端固定安裝有支撐彈簧33,支撐彈簧33的頂端與支撐腿32的底端固定連接,通過支撐彈簧33可以對支撐腿32進行支撐,輔助支撐機構3還包括第二支撐墊34,第二支撐墊34固定安裝于支撐筒31的底端,第二支撐墊34為橡膠材質制成,可以起到緩沖的作用,起升機構2還包括限位塊29,限位塊29固定安裝于絲桿21的頂端,從而起到限位的作用,防止絲桿21與絲杠22脫離,底座101底端的邊部包覆安裝有防撞墊4,防撞墊4為橡膠材質制成,以防止維修工程師撞傷頭部,分切機本體1頂端的中部固定安裝有水平儀5,水平儀5的型號為hd?11395,可以檢測分切機本體1是否水平。
18.具體使用時,本實用新型一種維修方便的超薄銅箔分切機,需要對分切機本體1的底部進行維修時,轉動四個手輪26,手輪26通過連接軸25帶動第二傘齒輪24旋轉,第二傘齒輪24通過第一傘齒輪23帶動絲杠22旋轉,從而帶動絲桿21向上移動,使得分切機本體1抬起,然后即可從分切機本體1的底部進行維修,通過底座101底端的邊部包覆安裝的防撞墊4可以防止維修工程師撞傷頭部,通過水平儀5可以檢測分切機本體1是否水平,通過輔助支撐機構3可以對分切機本體1進行輔助支撐,以降低絲桿21所受的壓力。
19.在本實用新型的描述中,需要理解的是,指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。
20.在本實用新型中,除非另有明確的規定和限定,例如,可以是固定連接,也可以是可拆卸連接,或成一體;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通或兩個元件的相互作用關系,除非另有明確的限定,對于本領域的普通技術人員而言,可以根據具體情況理解上述術語在本實用新型中的具體含義。
21.盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。
技術特征:
1.一種維修方便的超薄銅箔分切機,包括分切機本體(1),其特征在于,所述分切機本體(1)的底部設置有底座(101),所述底座(101)底端的四邊角均固定安裝有起升機構(2),所述起升機構(2)包括絲桿(21)、絲杠(22)、第一傘齒輪(23)、第二傘齒輪(24)、連接軸(25)、手輪(26)和支撐座(27),所述絲桿(21)轉動安裝于底座(101)底端的一邊角,所述連接軸(25)轉動安裝于底座(101)的一側壁,所述絲桿(21)上螺紋安裝有絲杠(22),所述絲杠(22)的頂端固定安裝有第一傘齒輪(23),所述連接軸(25)的一端固定安裝有手輪(26),所述連接軸(25)的另一端固定安裝有第二傘齒輪(24),所述第一傘齒輪(23)與所述第二傘齒輪(24)嚙合連接,所述絲桿(21)的底端轉動安裝有支撐座(27),所述支撐座(27)的底端固定安裝有第一支撐墊(28),所述底座(101)底端的兩側均固定安裝有輔助支撐機構(3)。2.根據權利要求1所述的一種維修方便的超薄銅箔分切機,其特征在于:所述輔助支撐機構(3)包括支撐筒(31)、支撐腿(32)和支撐彈簧(33),所述支撐腿(32)固定安裝于底座(101)底端的一側,所述支撐腿(32)滑動安裝于支撐筒(31)內腔的頂部,所述支撐筒(31)的內端固定安裝有支撐彈簧(33),所述支撐彈簧(33)的頂端與支撐腿(32)的底端固定連接。3.根據權利要求2所述的一種維修方便的超薄銅箔分切機,其特征在于:所述輔助支撐機構(3)還包括第二支撐墊(34),所述第二支撐墊(34)固定安裝于支撐筒(31)的底端。4.根據權利要求1所述的一種維修方便的超薄銅箔分切機,其特征在于:所述起升機構(2)還包括限位塊(29),所述限位塊(29)固定安裝于絲桿(21)的頂端。5.根據權利要求1所述的一種維修方便的超薄銅箔分切機,其特征在于:所述底座(101)底端的邊部包覆安裝有防撞墊(4)。6.根據權利要求1所述的一種維修方便的超薄銅箔分切機,其特征在于:所述分切機本體(1)頂端的中部固定安裝有水平儀(5)。
技術總結
本實用新型公開了一種維修方便的超薄銅箔分切機,包括分切機本體,分切機本體的底部設置有底座,底座底端的四邊角均固定安裝有起升機構,起升機構包括絲桿、絲杠、第一傘齒輪、第二傘齒輪、連接軸、手輪和支撐座,絲桿轉動安裝于底座底端的一邊角,連接軸轉動安裝于底座的一側壁;本實用新型的有益效果是:本實用新型一種維修方便的超薄銅箔分切機,需要對分切機本體的底部進行維修時,轉動四個手輪,手輪通過連接軸帶動第二傘齒輪旋轉,第二傘齒輪通過第一傘齒輪帶動絲杠旋轉,從而帶動絲桿向上移動,使得分切機本體抬起,然后即可從分切機本體的底部進行維修,不需要使用千斤頂、起重機等設備抬起分切機本體,便于維修。便于維修。便于維修。
