一種預涂膜分切機的壓輥裝置的制作方法

2024年01月09日國知局瀏覽量:0

一種預涂膜分切機的壓輥裝置的制作方法

1.本實用新型涉及壓輥設備技術領域,尤其涉及一種預涂膜分切機的壓輥裝置。

背景技術:

2.預涂膜是將熱熔膠預先涂布在不同的基材薄膜基材上,形成能夠與紙質印刷品等材料經加熱加壓后使之粘合在一起的一種薄膜。預涂膜分切機是一種專門用于分切預涂膜的機械設備。

3.預涂膜由于膠層均勻度較差,從而導致幅寬方向厚度的偏差較大,而現有的預涂膜分切機,無法很好地調節壓輥的位置,一旦壓輥的現有位置無法滿足實際收卷的需要,膜卷張力在幅寬方向會不均衡,會造成收卷不整齊的現象,因此我們提出了一種預涂膜分切機的壓輥裝置用于解決上述問題。

技術實現要素:

4.本實用新型的目的是為了解決現有技術中存在無法很好地調節壓輥的位置,一旦壓輥的現有位置無法滿足實際收卷的需要,仍然會造成收卷不整齊的現象的缺點,而提出的一種預涂膜分切機的壓輥裝置。

5.為了實現上述目的,本實用新型采用了如下技術方案:

6.一種預涂膜分切機的壓輥裝置,包括安裝架,所述安裝架內滑動安裝有u形框,且u形框內設有壓輥,安裝架的頂部內壁上開設有兩個對稱設置的第一槽,第一槽內滑動安裝有移動座,兩個移動座相互靠近的一側固定安裝有同一個固定桿,兩個第一槽中的一個第一槽的一側內壁上開設有第一螺紋孔,第一螺紋孔內螺紋安裝有調節螺桿,且調節螺桿的一端轉動安裝在對應的移動座上,u形框的兩側內壁上均開設有滑動槽,滑動槽內滑動安裝有滑動座,壓輥的兩側均固定安裝有轉動桿的一端,轉動桿的另一端轉動安裝在對應的滑動座上,滑動座的頂部固定安裝有壓縮彈簧的一端,壓縮彈簧的另一端固定安裝在滑動槽內壁上,滑動座的頂部開設有第二槽,第二槽的內壁上開設有環形槽,滑動槽的頂部內壁上開設有第二螺紋孔,第二螺紋孔內螺紋安裝有螺紋桿,且螺紋桿的頂端延伸至u形框的上方,螺紋桿的底端延伸至第二槽內固定安裝有連接板,且連接板與對應的環形槽相適配。

7.優選的,所述第一槽的兩側內壁上均開設有限位槽,移動座的兩側均固定安裝有限位座,且限位座與對應的限位槽滑動連接,能夠使得移動座進行穩定的移動。

8.優選的,兩個第一槽相互靠近的一側均開設有同一個移動孔,且固定桿與對應的移動孔滑動連接。

9.優選的,兩個移動座中的一個移動座的一側開設有轉動槽,調節螺桿的一端轉動安裝在轉動槽內,調節螺桿的另一端壓縮安裝架的外側并固定安裝有手柄。

10.優選的,所述滑動槽的兩側內壁上均開設有移動槽,滑動座的兩側均固定安裝有移動塊,且移動塊與對應的移動槽滑動連接,能夠使得滑動座進行穩定的移動。

11.本實用新型中,所述一種預涂膜分切機的壓輥裝置當對壓輥的位置進行調節時,

首先通過旋轉,旋轉能夠帶動調節螺桿進行轉動,在第一螺紋孔的作用下,能夠使得調節螺桿一邊轉動一邊移動,調節螺桿能夠帶動一個移動座進行移動,一個移動座通過固定桿能夠帶動另一個移動座進行移動,使得兩個移動座能夠同時移動,移動座的移動能夠帶動連接桿進行移動,連接桿能夠帶動u形框進行移動,從而u形框能夠帶動壓輥進行移動,從而能夠對壓輥的位置進行調節;

12.通過壓輥能夠對預涂膜進行初步壓緊,然后通過轉動螺紋桿,在第二螺紋孔的作用下,能夠使得螺紋桿向下移動并帶動連接板向下移動,此時連接板不與環形槽的頂部內壁上相接觸,此時在壓縮彈簧的彈力作用下,能夠使得壓縮彈簧推動滑動座向下移動,所以當預涂膜有輕微的松動時,此時壓縮彈簧能夠推動滑動座向下移動,滑動座通過轉動桿帶動壓輥向下移動并對預涂膜進行自動壓緊。

13.本實用新型設計合理,通過調節壓輥,能夠保證收卷時的張力穩定,即使預涂膜出現輕微的松動,通過壓縮彈簧能夠推動壓輥向下移動并對預涂膜進行自動壓緊,使得卷料收卷整齊且不出現褶皺現象。

附圖說明

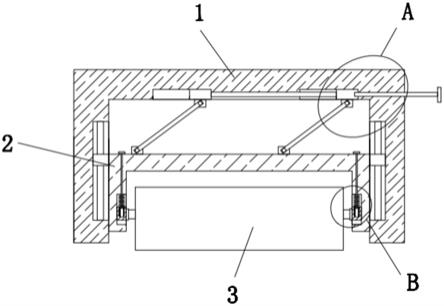

14.圖1為本實用新型提出的一種預涂膜分切機的壓輥裝置的結構示意圖;

15.圖2為本實用新型提出的一種預涂膜分切機的壓輥裝置的a部分結構示意圖;

16.圖3為本實用新型提出的一種預涂膜分切機的壓輥裝置的b部分結構示意圖。

17.圖中:1、安裝架;2、u形框;3、壓輥;4、第一槽;5、移動座;6、固定桿;7、連接桿;8、第一螺紋孔;9、調節螺桿;10、滑動槽;11、滑動座;12、轉動桿;13、壓縮彈簧;14、第二槽;15、環形槽;16、第二螺紋孔;17、螺紋桿;18、連接板。

具體實施方式

18.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。

19.參照圖1?3,一種預涂膜分切機的壓輥裝置,包括安裝架1,安裝架1內滑動安裝有u形框2,且u形框2內設有壓輥3,安裝架1的頂部內壁上開設有兩個對稱設置的第一槽4,第一槽4內滑動安裝有移動座5,兩個移動座5相互靠近的一側固定安裝有同一個固定桿6,兩個第一槽4中的一個第一槽4的一側內壁上開設有第一螺紋孔8,第一螺紋孔8內螺紋安裝有調節螺桿9,且調節螺桿9的一端轉動安裝在對應的移動座5上,u形框2的兩側內壁上均開設有滑動槽10,滑動槽10內滑動安裝有滑動座11,壓輥3的兩側均固定安裝有轉動桿12的一端,轉動桿12的另一端轉動安裝在對應的滑動座11上,滑動座11的頂部固定安裝有壓縮彈簧13的一端,壓縮彈簧13的另一端固定安裝在滑動槽10內壁上,滑動座11的頂部開設有第二槽14,第二槽14的內壁上開設有環形槽15,滑動槽10的頂部內壁上開設有第二螺紋孔16,第二螺紋孔16內螺紋安裝有螺紋桿17,且螺紋桿17的頂端延伸至u形框2的上方,螺紋桿17的底端延伸至第二槽14內固定安裝有連接板18,且連接板18與對應的環形槽15相適配。

20.本實用新型中,第一槽4的兩側內壁上均開設有限位槽,移動座5的兩側均固定安裝有限位座,且限位座與對應的限位槽滑動連接,能夠使得移動座5進行穩定的移動。

21.本實用新型中,兩個第一槽4相互靠近的一側均開設有同一個移動孔,且固定桿6與對應的移動孔滑動連接。

22.本實用新型中,兩個移動座5中的一個移動座5的一側開設有轉動槽,調節螺桿9的一端轉動安裝在轉動槽內,調節螺桿9的另一端壓縮安裝架1的外側并固定安裝有手柄。

23.本實用新型中,滑動槽10的兩側內壁上均開設有移動槽,滑動座11的兩側均固定安裝有移動塊,且移動塊與對應的移動槽滑動連接,能夠使得滑動座11進行穩定的移動。

24.本實用新型中,當對壓輥3的位置進行調節時,首先通過旋轉,旋轉能夠帶動調節螺桿9進行轉動,在第一螺紋孔8的作用下,能夠使得調節螺桿9一邊轉動一邊移動,調節螺桿9能夠帶動一個移動座5進行移動,一個移動座5通過固定桿6能夠帶動另一個移動座5進行移動,使得兩個移動座5能夠同時移動,移動座5的移動能夠帶動連接桿7進行移動,連接桿7能夠帶動u形框進行移動,從而u形框2能夠帶動壓輥3進行移動,從而能夠對壓輥3的位置進行調節,通過壓輥3能夠對預涂膜進行初步壓緊,然后通過轉動螺紋桿17,在第二螺紋孔16的作用下,能夠使得螺紋桿17向下移動并帶動連接板18向下移動,此時連接板18不與環形槽15的頂部內壁上相接觸,此時在壓縮彈簧13的彈力作用下,能夠使得壓縮彈簧13推動滑動座11向下移動,所以當預涂膜有輕微的松動時,此時壓縮彈簧13能夠推動滑動座11向下移動,滑動座11通過轉動桿12帶動壓輥3向下移動并對預涂膜進行自動壓緊。

25.以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。

技術特征:

1.一種預涂膜分切機的壓輥裝置,包括安裝架(1),其特征在于,所述安裝架(1)內滑動安裝有u形框(2),且u形框(2)內設有壓輥(3),安裝架(1)的頂部內壁上開設有兩個對稱設置的第一槽(4),第一槽(4)內滑動安裝有移動座(5),兩個移動座(5)相互靠近的一側固定安裝有同一個固定桿(6),兩個第一槽(4)中的一個第一槽(4)的一側內壁上開設有第一螺紋孔(8),第一螺紋孔(8)內螺紋安裝有調節螺桿(9),且調節螺桿(9)的一端轉動安裝在對應的移動座(5)上,u形框(2)的兩側內壁上均開設有滑動槽(10),滑動槽(10)內滑動安裝有滑動座(11),壓輥(3)的兩側均固定安裝有轉動桿(12)的一端,轉動桿(12)的另一端轉動安裝在對應的滑動座(11)上,滑動座(11)的頂部固定安裝有壓縮彈簧(13)的一端,壓縮彈簧(13)的另一端固定安裝在滑動槽(10)內壁上,滑動座(11)的頂部開設有第二槽(14),第二槽(14)的內壁上開設有環形槽(15),滑動槽(10)的頂部內壁上開設有第二螺紋孔(16),第二螺紋孔(16)內螺紋安裝有螺紋桿(17),且螺紋桿(17)的頂端延伸至u形框(2)的上方,螺紋桿(17)的底端延伸至第二槽(14)內固定安裝有連接板(18),且連接板(18)與對應的環形槽(15)相適配。2.根據權利要求1所述的一種預涂膜分切機的壓輥裝置,其特征在于,所述第一槽(4)的兩側內壁上均開設有限位槽,移動座(5)的兩側均固定安裝有限位座,且限位座與對應的限位槽滑動連接。3.根據權利要求1所述的一種預涂膜分切機的壓輥裝置,其特征在于,兩個第一槽(4)相互靠近的一側均開設有同一個移動孔,且固定桿(6)與對應的移動孔滑動連接。4.根據權利要求1所述的一種預涂膜分切機的壓輥裝置,其特征在于,兩個移動座(5)中的一個移動座(5)的一側開設有轉動槽,調節螺桿(9)的一端轉動安裝在轉動槽內,調節螺桿(9)的另一端壓縮安裝架(1)的外側并固定安裝有手柄。5.根據權利要求1所述的一種預涂膜分切機的壓輥裝置,其特征在于,所述滑動槽(10)的兩側內壁上均開設有移動槽,滑動座(11)的兩側均固定安裝有移動塊,且移動塊與對應的移動槽滑動連接。

技術總結

本實用新型屬于壓輥設備領域,尤其是一種預涂膜分切機的壓輥裝置,包括安裝架,所述安裝架內滑動安裝有U形框,且U形框內設有壓輥,安裝架的頂部內壁上開設有兩個對稱設置的第一槽,第一槽內滑動安裝有移動座,兩個移動座相互靠近的一側固定安裝有同一個固定桿,兩個第一槽中的一個第一槽的一側內壁上開設有第一螺紋孔,第一螺紋孔內螺紋安裝有調節螺桿,且調節螺桿的一端轉動安裝在對應的移動座上。本實用新型設計合理,通過調節壓輥,能夠保證收卷時的張力穩定,即使預涂膜出現輕微的松動,通過壓縮彈簧能夠推動壓輥向下移動并對預涂膜進行自動壓緊,使得卷料收卷整齊且不出現褶皺現象。褶皺現象。褶皺現象。

技術研發人員:紀小賓

受保護的技術使用者:深圳市愛比歐新材料科技有限公司

技術研發日:2020.07.24

技術公布日:2021/4/27
