一種銅箔分切機放卷延長架機構的制作方法

2024年01月11日國知局瀏覽量:0

一種銅箔分切機放卷延長架機構的制作方法

1.本實用新型涉及銅箔分切機技術領域,特別是涉及一種銅箔分切機放卷延長架機構。

背景技術:

2.隨著銅箔分切機的快速發展,其伴隨的放卷延長架機構也得到了廣泛的應用,而銅箔分切機放卷時通常需要使用到延長架機構;

3.但是銅箔分切機在使用時其銅箔的放料座都是固定式的,由操作人員用天車吊運銅箔至放料座的形式,對于使用agv搬運小車來放置銅箔的廠家來說,這種放料座不適用需另行設計,因此我們提出了一種銅箔分切機放卷延長架機構。

技術實現要素:

4.本實用新型的目的在于提供一種銅箔分切機放卷延長架機構,以解決上述背景技術中提到的問題。

5.本實用新型的技術方案是一種銅箔分切機放卷延長架機構,包括左放料座和右放料座,所述左放料座上有左延長架,所述右放料座有右延長架,所述左延長架上安裝有左延長滑軌,且所述右延長架上安裝有右延長滑軌,所述左延長滑軌的左右兩側有壓板,所述右延長滑軌連接有右擋板,所述左延長滑軌的前端裝有螺桿固定塊,所述螺桿固定塊上連接有調節螺桿。

6.在一個實施例中,所述左延長滑軌上裝有左擋板。

7.在一個實施例中,所述左擋板和右擋板之間有氣漲軸。

8.在一個實施例中,所述調節螺桿通過軸承與螺桿固定塊活動連接,且調節螺桿的前端穿過軸承的內圈延伸至螺桿固定塊的前側。

9.在一個實施例中,所述左延長架通過螺栓安裝在左放料座的前壁上。

10.在一個實施例中,所述右延長架通過螺栓安裝在右放料座的前壁上。

11.在一個實施例中,所述左擋板和右擋板的大小和形狀相同,且左擋板和右擋板以氣漲軸的中心軸線為對稱軸呈左右對稱設置。

12.本實用新型所提供的有益效果是:本技術方案有了放卷延長架機構后,氣漲軸就可以拉出來,偏離左右放料座一些距離,這個位置就可以讓agv小車的托舉平臺穿到氣漲軸底下,將氣漲軸抬起并移動到小車上,可以更方便的實現自動換卷,無需操作人員手動用行吊吊裝銅箔。

附圖說明

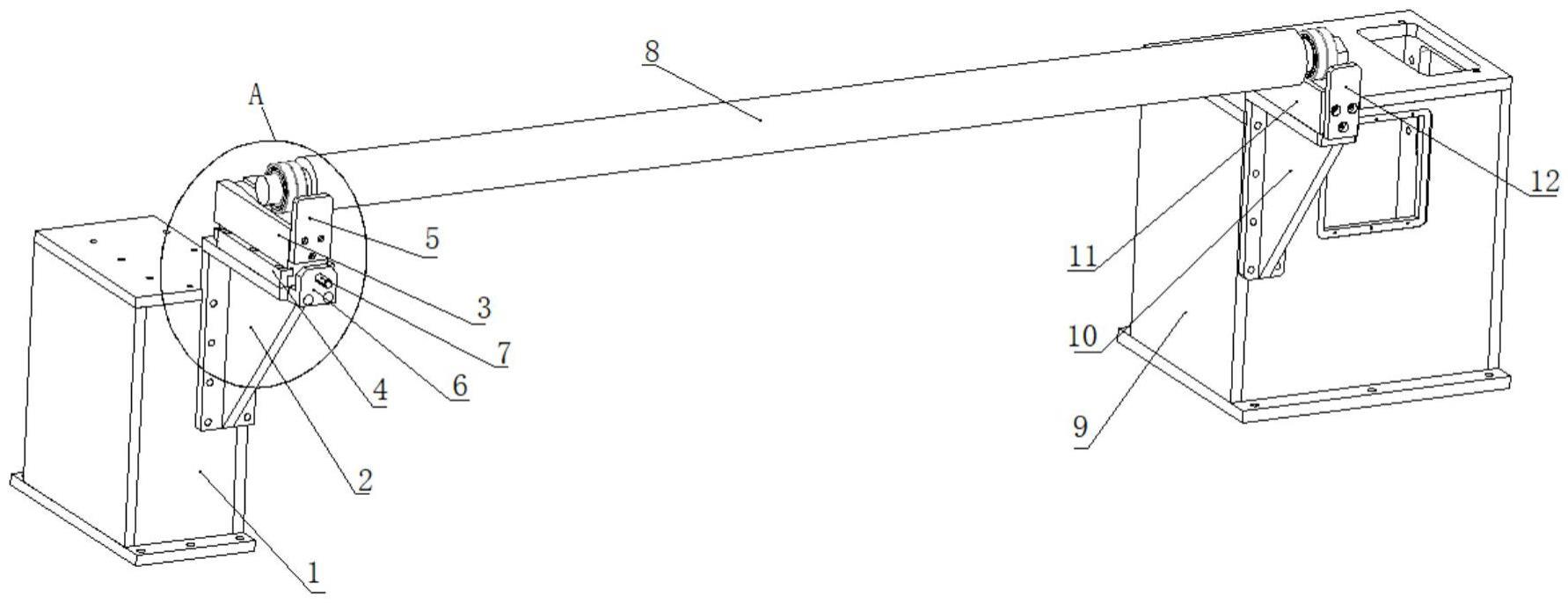

13.圖1為本實施例的立體結構示意圖;

14.圖2為圖1的右側局部結構示意圖;

15.圖3為圖1中的a處放大圖;

16.圖4為圖本實施例的產品展示圖。

17.附圖中,1、左放料座;2、左延長架;3、左延長滑軌;4、壓板;5、左擋板;6、螺桿固定塊;7、調節螺桿;8、氣漲軸;9、右放料座;10、右延長架;11、右延長滑軌;12、右擋板。

具體實施方式

18.需要說明的是,在不沖突的情況下,本實用新型中的實施例及實施例中的特征可以相互組合。以下將結合本實用新型實施例的附圖,對本實用新型的技術方案做進一步描述,本實用新型不僅限于以下具體實施方式。

19.需要理解的是,實施例的附圖中相同或相似的標號對應相同或相似的部件。在本實用新型的描述中,需要理解的是,若有術語“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作,因此附圖中描述位置關系的用語僅用于示例性說明,不能理解為對本專利的限制,對于本領域的普通技術人員而言,可以根據具體情況理解上述術語的具體含義。

20.在一個實施例中,如圖1、圖2、圖3和圖4所示,一種銅箔分切機放卷延長架機構,包括左放料座1和右放料座9,左放料座1上有左延長架2,左延長架2通過螺栓安裝在左放料座1的前壁上,右放料座9有右延長架10,右延長架10通過螺栓安裝在右放料座9的前壁上,左延長架2上安裝有左延長滑軌3,且右延長架10上安裝有右延長滑軌11,左延長滑軌3上裝有左擋板5,左延長滑軌3的左右兩側有壓板4,右延長滑軌11連接有右擋板12,左擋板5和右擋板12之間有氣漲軸8,左延長滑軌3的前端裝有螺桿固定塊6,螺桿固定塊6上連接有調節螺桿7,調節螺桿7通過軸承與螺桿固定塊6活動連接,且調節螺桿7的前端穿過軸承的內圈延伸至螺桿固定塊6的前側,左擋板5和右擋板12的大小和形狀相同,且左擋板5和右擋板12以氣漲軸8的中心軸線為對稱軸呈左右對稱設置;

21.本技術方案;有了放卷延長架機構后,氣漲軸8就可以拉出來,偏離左右放料座一些距離,這個位置就可以讓agv小車的托舉平臺穿到氣漲軸8底下,將氣漲軸8抬起并移動到小車上,可以更方便的實現自動換卷,無需操作人員手動用行吊吊裝銅箔。

22.為了實現本技術方案,首先是左放料底座1和右放料底座9為基礎,在原本的放料座上增加延長部分,既左延長架2和右延長架10,其次在延長架上安裝左延長滑軌3和右延長滑軌11使得氣漲軸8得以滑出,左右有些許結構不同,右延長滑軌11直接連接右擋板12,防止氣漲軸8滑出,至于左延長滑軌3則是兩側有壓板4鎖住起到導向作用,在左延長滑軌3前端裝有螺桿固定塊6用以固定調節螺桿7,調節螺桿7是用來調節左延長滑軌3前后伸縮,在左延長滑軌3上同樣裝有左擋板5防止氣漲軸8滑出。

23.以上所述實施例的各技術特征可以進行任意的組合,為使描述簡潔,未對上述實施例中的各個技術特征所有可能的組合都進行描述,然而,只要這些技術特征的組合不存在矛盾,都應當認為是本說明書記載的范圍。

24.以上所述實施例僅表達了本實用新型的幾種實施方式,其描述較為具體和詳細,但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是,對于本領域的普通技術人員來說,在不脫離本實用新型構思的前提下,還可以做出若干變形和改進,這些都屬于本實用新型的保護范圍。因此,本實用新型專利的保護范圍應以所附權利要求為準。

技術特征:

1.一種銅箔分切機放卷延長架機構,其特征在于,包括左放料座和右放料座,所述左放料座上有左延長架,所述右放料座有右延長架,所述左延長架上安裝有左延長滑軌,且所述右延長架上安裝有右延長滑軌,所述左延長滑軌的左右兩側有壓板,所述右延長滑軌連接有右擋板,所述左延長滑軌的前端裝有螺桿固定塊,所述螺桿固定塊上連接有調節螺桿。2.根據權利要求1所述的一種銅箔分切機放卷延長架機構,其特征在于,所述左延長滑軌上裝有左擋板。3.根據權利要求2所述的一種銅箔分切機放卷延長架機構,其特征在于,所述左擋板和右擋板之間有氣漲軸。4.根據權利要求1所述的一種銅箔分切機放卷延長架機構,其特征在于,所述調節螺桿通過軸承與螺桿固定塊活動連接,且調節螺桿的前端穿過軸承的內圈延伸至螺桿固定塊的前側。5.根據權利要求1所述的一種銅箔分切機放卷延長架機構,其特征在于,所述左延長架通過螺栓安裝在左放料座的前壁上。6.根據權利要求1所述的一種銅箔分切機放卷延長架機構,其特征在于,所述右延長架通過螺栓安裝在右放料座的前壁上。7.根據權利要求2所述的一種銅箔分切機放卷延長架機構,其特征在于,所述左擋板和右擋板的大小和形狀相同,且左擋板和右擋板以氣漲軸的中心軸線為對稱軸呈左右對稱設置。

技術總結

本實用新型涉及一種銅箔分切機放卷延長架機構,包括左放料座和右放料座,所述左放料座上有左延長架,所述右放料座有右延長架,所述左延長架上安裝有左延長滑軌,且所述右延長架上安裝有右延長滑軌,所述左延長滑軌的左右兩側有壓板,所述右延長滑軌連接有右擋板,所述左延長滑軌的前端裝有螺桿固定塊,所述螺桿固定塊上連接有調節螺桿,本技術方案有了放卷延長架機構后,氣漲軸就可以拉出來,偏離左右放料座一些距離,這個位置就可以讓AGV小車的托舉平臺穿到氣漲軸底下,將氣漲軸抬起并移動到小車上,可以更方便的實現自動換卷,無需操作人員手動用行吊吊裝銅箔。作人員手動用行吊吊裝銅箔。作人員手動用行吊吊裝銅箔。

技術研發人員:王猛 陳其民 王威

受保護的技術使用者:東莞市菱森精密機械制造有限公司

技術研發日:2022.10.21

技術公布日:2023/5/31
