一種復卷機壓紙輥調節機構的制作方法

2024年01月19日國知局瀏覽量:0

一種復卷機壓紙輥調節機構的制作方法

本實用新型涉及復卷機技術領域,尤其涉及一種復卷機壓紙輥調節機構。

背景技術:

復卷機一般用于:云母帶、紙張、薄膜的復卷分切、起到一切為二的作用,常用于將寬幅的卷材分切、更為后續的再次分切起到了重要的作用、是一種用于紙類、云母帶、薄膜專用設備。由于紙張的厚度不同,需要對壓紙輥的厚度進行調節,但是現有的復卷機調節不方便。

技術實現要素:

本實用新型的目的是為了解決現有技術中存在的不方便調節的缺點,而提出的一種復卷機壓紙輥調節機構。

為了實現上述目的,本實用新型采用了如下技術方案:

設計一種復卷機壓紙輥調節機構,包括底板,所述底板上端兩個均垂直固定焊接有側板,所述側板中部位置均固定連接有第二軸承,所述第二軸承的內軸面固定連接有走紙輥,兩個所述側板上端中部位置固定連接有第一軸承,所述第一軸承的內軸面固定連接有轉軸,所述轉軸上設置有外螺紋,所述外螺紋上螺紋連接有螺紋套,兩個所述螺紋套相對內側均焊接有連接柱,所述連接柱另一端固定連接有第三軸承,所述第三軸承的外軸面與壓紙輥固定連接,其中一個所述轉軸上端固定連接有搖把,兩個所述轉軸之間設置有傳動機構。

優選的,所述傳動機構包括與其中一個所述轉軸上固定連接的主動輪,另一個所述轉軸上固定連接有從動輪,所述從動輪與主動輪之間套設有皮帶。

優選的,所述搖把上端位置通過膠水固定連接有把握套。

優選的,所述把握套包括彈性層,所述彈性層外圈固定連接有防氧化層。

優選的,所述第一軸承、第二軸承與第三軸承均為深溝球軸承。

本實用新型提出的一種復卷機壓紙輥調節機構,有益效果在于:通過螺紋套、轉軸、第一軸承、傳動機構的設計,便于對壓紙輥的高度進行調節,從而調節壓紙輥與壓紙輥之間的距離,以便不同厚度的紙進行通過,從而將通過的紙進行限位壓平,操作簡單,使用方便的特點。

附圖說明

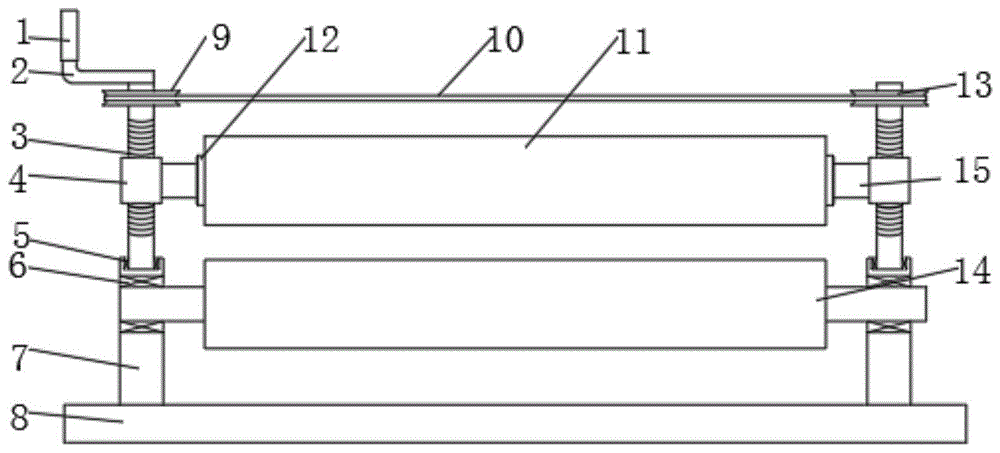

圖1為本實用新型提出的一種復卷機壓紙輥調節機構的結構示意圖;

圖2為本實用新型提出的一種復卷機壓紙輥調節機構的俯視圖;

圖3為本實用新型提出的一種復卷機壓紙輥調節機構中把握套的結構示意圖。

圖中:把握套1、搖把2、轉軸3、螺紋套4、第一軸承5、第二軸承6、側板7、底板8、主動輪9、皮帶10、壓紙輥11、第三軸承12、從動輪13、走紙輥14、連接柱15、防氧化層16、彈性層17。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。

實施例1

參照?qǐng)D1-2,一種復卷機壓紙輥調節機構,包括底板8,底板8上端兩個均垂直固定焊接有側板7,側板7中部位置均固定連接有第二軸承6,第二軸承6的內軸面固定連接有走紙輥14,將走紙輥14通過聯軸器其與電機的輸出軸進行連接,從而帶動走紙輥14進行轉動,帶動走紙輥14上的紙進行移動。

兩個側板7上端中部位置固定連接有第一軸承5,第一軸承5的內軸面固定連接有轉軸3,轉軸3上設置有外螺紋,外螺紋上螺紋連接有螺紋套4,兩個螺紋套4相對內側均焊接有連接柱15,連接柱15另一端固定連接有第三軸承12,第三軸承12的外軸面與壓紙輥11固定連接,其中一個轉軸3上端固定連接有搖把2,兩個轉軸3之間設置有傳動機構,第一軸承5、第二軸承6與第三軸承12均為深溝球軸承,通過轉動搖把2,在傳動機構的帶動下,將帶動兩個轉軸3進行同時轉動,從而帶動螺紋套4在轉軸3上進行移動,從而對壓紙輥11高度進行調節,以便對不同厚度的紙進行通過限位壓平,操作簡單,使用方便。

傳動機構包括與其中一個轉軸3上固定連接的主動輪9,另一個轉軸3上固定連接有從動輪13,從動輪13與主動輪9之間套設有皮帶10,通過主動輪9進行轉動,在皮帶10的帶動下,將帶動從動輪13進行轉動。

實施例2

參照?qǐng)D3,作為本實用新型的另一優選實施例,與實施例1的區別在于,搖把2上端位置通過膠水固定連接有把握套1,把握套1包括彈性層17,彈性層17為橡膠材料制成,彈性層17外圈固定連接有防氧化層16,防氧化層16為聚丁烯制成,彈性層17的設計,增強了搖把的彈性,有利于把握時的舒適度,防氧化層16的設計,起到防止氧化的作用,有利于延長握套1的使用壽命。

以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。

技術特征:

1.一種復卷機壓紙輥調節機構,包括底板(8),所述底板(8)上端兩個均垂直固定焊接有側板(7),所述側板(7)中部位置均固定連接有第二軸承(6),所述第二軸承(6)的內軸面固定連接有走紙輥(14),其特征在于,兩個所述側板(7)上端中部位置固定連接有第一軸承(5),所述第一軸承(5)的內軸面固定連接有轉軸(3),所述轉軸(3)上設置有外螺紋,所述外螺紋上螺紋連接有螺紋套(4),兩個所述螺紋套(4)相對內側均焊接有連接柱(15),所述連接柱(15)另一端固定連接有第三軸承(12),所述第三軸承(12)的外軸面與壓紙輥(11)固定連接,其中一個所述轉軸(3)上端固定連接有搖把(2),兩個所述轉軸(3)之間設置有傳動機構。

2.根據權利要求1所述的一種復卷機壓紙輥調節機構,其特征在于,所述傳動機構包括與其中一個所述轉軸(3)上固定連接的主動輪(9),另一個所述轉軸(3)上固定連接有從動輪(13),所述從動輪(13)與主動輪(9)之間套設有皮帶(10)。

3.根據權利要求1所述的一種復卷機壓紙輥調節機構,其特征在于,所述搖把(2)上端位置通過膠水固定連接有把握套(1)。

4.根據權利要求3所述的一種復卷機壓紙輥調節機構,其特征在于,所述把握套(1)包括彈性層(17),所述彈性層(17)外圈固定連接有防氧化層(16)。

5.根據權利要求1所述的一種復卷機壓紙輥調節機構,其特征在于,所述第一軸承(5)、第二軸承(6)與第三軸承(12)均為深溝球軸承。

技術總結

本實用新型涉及復卷機技術領域,尤其是一種復卷機壓紙輥調節機構,包括底板,所述底板上端兩個均垂直固定焊接有側板,所述側板中部位置均固定連接有第二軸承,所述第二軸承的內軸面固定連接有走紙輥,兩個所述側板上端中部位置固定連接有第一軸承,所述第一軸承的內軸面固定連接有轉軸,所述轉軸上設置有外螺紋,所述外螺紋上螺紋連接有螺紋套,兩個所述螺紋套相對內側均焊接有連接柱,所述連接柱另一端固定連接有第三軸承,所述第三軸承的外軸面與壓紙輥固定連接,其中一個所述轉軸上端固定連接有搖把,兩個所述轉軸之間設置有傳動機構。本實用新型具有便于對壓紙輥的高度進行調節,操作簡單,使用方便的特點。

技術研發人員:汪冬燕;王偉偉

受保護的技術使用者:杭州普潤特裝飾材料有限公司

技術研發日:2019.09.08

技術公布日:2020.05.19
