復卷機壓紙輥?zhàn)詣?dòng)平衡裝置的制作方法

2024年01月19日國知局瀏覽量:0

復卷機壓紙輥?zhàn)詣?dòng)平衡裝置的制作方法

本實用新型屬于復卷機技術領域,具體涉及復卷機壓紙輥?zhàn)詣?dòng)平衡裝置。

背景技術:

復卷機,是一種用于紙類、云母帶、薄膜專用設備,其用途是將造紙機生產出來的紙卷(稱為原紙卷)進行依次復卷,紙張經過復卷后做成成品紙出廠。復卷機用交流傳動代替直流傳動在造紙機械行業中已成為發展趨勢。由卷紙機卷得的紙卷比較松軟,內部可能會有破損或斷頭,兩側邊緣不整齊,紙幅寬度等多不能直接使用于紙加工或印刷等機器,大部分紙種(如新聞紙、凸版印刷紙、包裝紙等)必須經過復卷機切邊、分切、接頭、在紙卷芯上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠,復卷機的壓紙輥在工作時必須保持平衡,避免在卷取的時候產生褶皺等,然而市面上各種的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置仍存在各種各樣的問題。

如授權公告號為cn110817555a所公開的全自動復卷機壓輥生產線,其雖然實現了該種全自動復卷機壓輥生產線,通過收紙筒、切割刀和第一減速電機等相互配合使用,將原紙分成五分繞接到五個收紙筒上,啟動第一減速電機,第一減速電機的輸出軸帶動第一轉動軸進行轉動,第一轉動軸帶動五個收紙筒進行轉動,啟動第二減速電機,第二減速電機的輸出軸帶動第二轉動軸進行轉動,第二轉動軸帶動切割刀進行轉動,從而對原紙進行切割,使原紙分割成多個小的原紙筒,提高了原紙筒切割的效率,也提高了復卷機對原紙的收卷效率,但是并未解決現有復卷機壓紙輥?zhàn)詣?dòng)平衡裝置存在的無法自動調節平衡、輥輪之間不存在韌性的問題,為此我們提出復卷機壓紙輥?zhàn)詣?dòng)平衡裝置。

技術實現要素:

本實用新型的目的在于提供復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,以解決上述背景技術中提出的問題。

為實現上述目的,本實用新型提供如下技術方案:復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,包括設備架,所述設備架的一側通過第二自動調節機構活動安裝有兩個主輥輪,所述第二自動調節機構遠離主輥輪的一側固定安裝有電機,所述設備架的上端中心處設置有分切裝置,所述分切裝置的下端活動安裝有輔助輥輪,所述輔助輥輪的下端兩側均通過第一自動調節機構活動安裝有輥輪組。

優選的,所述第二自動調節機構包含第一滑塊、第一滑桿、第一彈簧、第一活動槽、第一輥輪軸,所述設備架的下端開設有第一活動槽、所述第一活動槽的上下兩端內部四角均固定安裝有第一滑桿,四個所述第一滑桿的外側共同活動套設有第一滑塊,四個所述第一滑桿的外側位于第一滑塊的上端和第一活動槽的內部上端側壁均套設安裝有第一彈簧,所述第一滑塊的兩端均通過軸承安裝有第一輥輪軸,所述第一輥輪軸的一端與主輥輪固定連接。

優選的,所述第一滑塊遠離主輥輪的一側固定安裝有電機支架,所述電機支架的另一端與電機固定連接,所述電機的輸出軸端與第一輥輪軸固定連接。

優選的,所述第一自動調節機構包含第二活動槽、第二滑桿、第二滑塊、第二彈簧、第二輥輪軸,所述輔助輥輪的下端兩側均開設有第二活動槽,所述第二活動槽的內部均固定安裝有兩個第二滑桿,兩個所述第二滑桿的外側共同套設安裝有第二滑塊,所述第二滑桿的外側位于第二滑塊的上端和第二活動槽的內部上端側壁之間套設安裝有第二彈簧,所述第二滑塊位于第二活動槽外部一側固定安裝有兩個第二輥輪軸,兩個所述第二輥輪軸通過軸承與輥輪組活動連接。

優選的,所述主輥輪的外側均覆蓋有橡膠層。

優選的,所述電機支架的外側活動安裝有電機箱。

與現有技術相比,本實用新型的有益效果是:

(1)本實用新型通過設置第二自動調節機構,當設備在工作時,主輥輪處收到壓力時,第一滑塊將通過上下的第一彈簧在第一滑桿上進行滑動,并且由于兩個主輥輪都安裝在同一個第一滑塊上,從而在調節時,具有兩個主輥輪一起調節的效果,從而達到自動調節的效果,通過設置第二彈簧和第一彈簧.在設備整理收到壓力較大時,在保持平衡的同時,第二彈簧和第一彈簧將提供足夠的韌性給設備,防止在使用中遇到較大壓力,造成紙張斷裂的情況發生。

(2)本實用新型通過設置第一自動調節機構,當輥輪組受到壓力時,將通過第二滑塊上端的第二彈簧進行移動,由于第二滑塊是安裝在第一自動調節機構外側的,并且安裝了兩根第二滑桿,可以將第二滑塊保持垂直的上下移動,從而達到自動調節、保持平衡的效果。

附圖說明

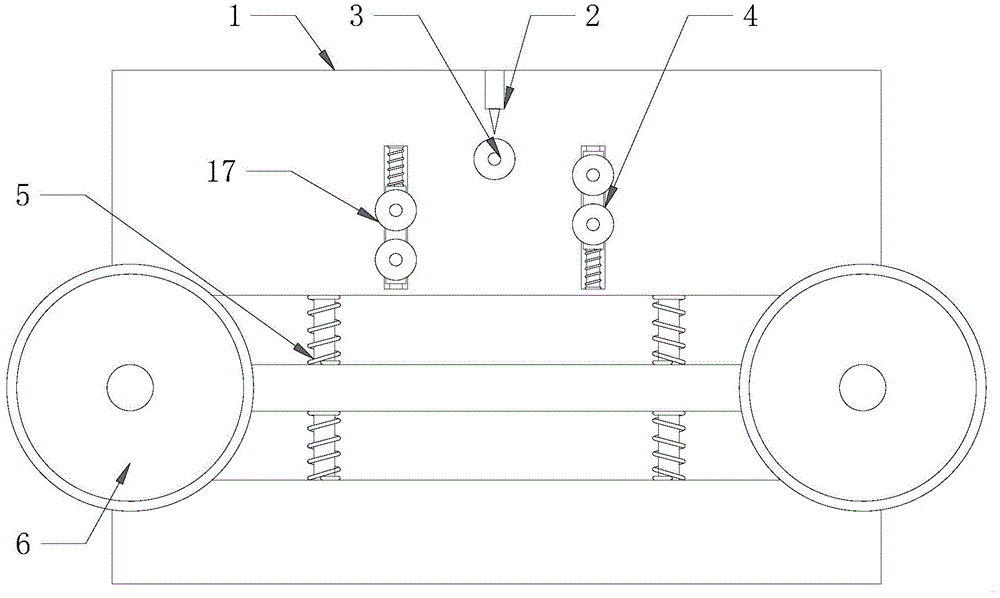

圖1為本實用新型復卷機壓紙輥?zhàn)詣?dòng)平衡裝置的整體結構示意圖;

圖2為本實用新型復卷機壓紙輥?zhàn)詣?dòng)平衡裝置的第二自動調節機構的安裝示意圖;

圖3為本實用新型復卷機壓紙輥?zhàn)詣?dòng)平衡裝置的第一自動調節機構的安裝示意圖。

圖中:1、設備架;2、分切裝置;3、輔助輥輪;4、第一自動調節機構;5、第二自動調節機構;6、主輥輪;7、第一滑塊;8、第一滑桿;9、第一彈簧;10、第一活動槽;11、電機;12、電機支架;13、第二活動槽;14、第二滑桿;15、第二滑塊;16、第二彈簧;17、輥輪組;18、第一輥輪軸;19、第二輥輪軸;20、電機箱。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

請參閱圖1-圖3,本實用新型提供復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,包括設備架1,設備架1的一側通過第二自動調節機構5活動安裝有兩個主輥輪6,第二自動調節機構5遠離主輥輪6的一側固定安裝有電機11,設備架1的上端中心處設置有分切裝置2,分切裝置2的下端活動安裝有輔助輥輪3,輔助輥輪3的下端兩側均通過第一自動調節機構4活動安裝有輥輪組17。

本實施例中,優選的,第二自動調節機構5包含第一滑塊7、第一滑桿8、第一彈簧9、第一活動槽10、第一輥輪軸18,設備架1的下端開設有第一活動槽10、第一活動槽10的上下兩端內部四角均固定安裝有第一滑桿8,四個第一滑桿8的外側共同活動套設有第一滑塊7,四個第一滑桿8的外側位于第一滑塊7的上端和第一活動槽10的內部上端側壁均套設安裝有第一彈簧9,第一滑塊7的兩端均通過軸承安裝有第一輥輪軸18,第一輥輪軸18的一端與主輥輪6固定連接,通過設置第二自動調節機構5,當設備在工作時,主輥輪6處收到壓力時,第一滑塊7將通過上下的第一彈簧9在第一滑桿8上進行滑動,并且由于兩個主輥輪6都安裝在同一個第一滑塊7上,從而在調節時,具有兩個主輥輪6一起調節的效果,從而達到自動調節的效果。

本實施例中,優選的,第一滑塊7遠離主輥輪6的一側固定安裝有電機支架12,電機支架12的另一端與電機11固定連接,電機11的輸出軸端與第一輥輪軸18固定連接。

本實施例中,優選的,第一自動調節機構4包含第二活動槽13、第二滑桿14、第二滑塊15、第二彈簧16、第二輥輪軸19,輔助輥輪3的下端兩側均開設有第二活動槽13,第二活動槽13的內部均固定安裝有兩個第二滑桿14,兩個第二滑桿14的外側共同套設安裝有第二滑塊15,第二滑桿14的外側位于第二滑塊15的上端和第二活動槽13的內部上端側壁之間套設安裝有第二彈簧16,第二滑塊15位于第二活動槽13外部一側固定安裝有兩個第二輥輪軸19,兩個第二輥輪軸19通過軸承與輥輪組17活動連接,通過設置第一自動調節機構4,當輥輪組17受到壓力時,將通過第二滑塊15上端的第二彈簧16進行移動,由于第二滑塊15是安裝在第一自動調節機構4外側的,并且安裝了兩根第二滑桿14,可以將第二滑塊15保持垂直的上下移動,從而達到自動調節、保持平衡的效果。

本實施例中,優選的,主輥輪6的外側均覆蓋有橡膠層,通過設置橡膠層,兩個主輥輪6的外側具有防滑的效果。

本實施例中,優選的,電機支架12的外側活動安裝有電機箱20。

本實用新型的工作原理及使用流程:通過設置第二自動調節機構5,當設備在工作時,主輥輪6處收到壓力時,第一滑塊7將通過上下的第一彈簧9在第一滑桿8上進行滑動,并且由于兩個主輥輪6都安裝在同一個第一滑塊7上,從而在調節時,具有兩個主輥輪6一起調節的效果,從而達到自動調節的效果,通過設置第一自動調節機構4,當輥輪組17受到壓力時,將通過第二滑塊15上端的第二彈簧16進行移動,由于第二滑塊15是安裝在第一自動調節機構4外側的,并且安裝了兩根第二滑桿14,可以將第二滑塊15保持垂直的上下移動,從而達到自動調節、保持平衡的效果,通過設置第二彈簧16和第一彈簧9.在設備整理收到壓力較大時,在保持平衡的同時,第二彈簧16和第一彈簧9將提供足夠的韌性給設備,防止在使用中遇到較大壓力,造成紙張斷裂的情況發生。

盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。

技術特征:

1.復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,包括設備架(1),其特征在于:所述設備架(1)的一側通過第二自動調節機構(5)活動安裝有兩個主輥輪(6),所述第二自動調節機構(5)遠離主輥輪(6)的一側固定安裝有電機(11),所述設備架(1)的上端中心處設置有分切裝置(2),所述分切裝置(2)的下端活動安裝有輔助輥輪(3),所述輔助輥輪(3)的下端兩側均通過第一自動調節機構(4)活動安裝有輥輪組(17)。

2.根據權利要求1所述的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,其特征在于:所述第二自動調節機構(5)包含第一滑塊(7)、第一滑桿(8)、第一彈簧(9)、第一活動槽(10)、第一輥輪軸(18),所述設備架(1)的下端開設有第一活動槽(10)、所述第一活動槽(10)的上下兩端內部四角均固定安裝有第一滑桿(8),四個所述第一滑桿(8)的外側共同活動套設有第一滑塊(7),四個所述第一滑桿(8)的外側位于第一滑塊(7)的上端和第一活動槽(10)的內部上端側壁均套設安裝有第一彈簧(9),所述第一滑塊(7)的兩端均通過軸承安裝有第一輥輪軸(18),所述第一輥輪軸(18)的一端與主輥輪(6)固定連接。

3.根據權利要求2所述的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,其特征在于:所述第一滑塊(7)遠離主輥輪(6)的一側固定安裝有電機支架(12),所述電機支架(12)的另一端與電機(11)固定連接,所述電機(11)的輸出軸端與第一輥輪軸(18)固定連接。

4.根據權利要求1所述的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,其特征在于:所述第一自動調節機構(4)包含第二活動槽(13)、第二滑桿(14)、第二滑塊(15)、第二彈簧(16)、第二輥輪軸(19),所述輔助輥輪(3)的下端兩側均開設有第二活動槽(13),所述第二活動槽(13)的內部均固定安裝有兩個第二滑桿(14),兩個所述第二滑桿(14)的外側共同套設安裝有第二滑塊(15),所述第二滑桿(14)的外側位于第二滑塊(15)的上端和第二活動槽(13)的內部上端側壁之間套設安裝有第二彈簧(16),所述第二滑塊(15)位于第二活動槽(13)外部一側固定安裝有兩個第二輥輪軸(19),兩個所述第二輥輪軸(19)通過軸承與輥輪組(17)活動連接。

5.根據權利要求1所述的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,其特征在于:所述主輥輪(6)的外側均覆蓋有橡膠層。

6.根據權利要求3所述的復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,其特征在于:所述電機支架(12)的外側活動安裝有電機箱(20)。

技術總結

本實用新型公開了復卷機壓紙輥?zhàn)詣?dòng)平衡裝置,包括設備架,所述設備架的一側通過第二自動調節機構活動安裝有兩個主輥輪,所述第二自動調節機構遠離主輥輪的一側固定安裝有電機。本實用新型通過設置第二自動調節機構,當設備在工作時,主輥輪處收到壓力時,第一滑塊將通過上下的第一彈簧在第一滑桿上進行滑動,并且由于兩個主輥輪都安裝在同一個第一滑塊上,從而在調節時,具有兩個主輥輪一起調節的效果,從而達到自動調節的效果,通過設置第二彈簧和第一彈簧.在設備整理收到壓力較大時,在保持平衡的同時,第二彈簧和第一彈簧將提供足夠的韌性給設備,防止在使用中遇到較大壓力,造成紙張斷裂的情況發生。

技術研發人員:袁仲倫

受保護的技術使用者:太倉市倫友精工機械有限公司

技術研發日:2020.05.12

技術公布日:2021.04.06
